PowerMILL的后處理應用技巧 2.2? PM-Post后處理

 PM-Post是Delcam提供的專用后處理模塊，其后處理操作步驟如下:

    (1)在PowerMILL的"選項"中將NC程序輸出文件類型改成"刀位"，輸出后綴名為cut的刀具路徑文件。

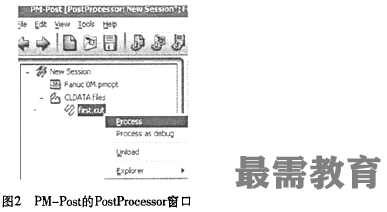

    (2)啟動PM-Post進人PostProcessor模塊，如圖2所示，分別添加NC程序格式選項文件Option files和第一步產生的刀具路徑文件CLDATA Gles.

    (3)右鍵單擊某個刀具路徑文件，在彈出的菜單中選擇Process選項，實現該刀具路徑文件的NC程序的輸出。

    可以看出，NC程序方法簡單，當程序后處理設置為固定無需改動時，只需要選擇相應的后處理選項文件，即可快速生成所需的NC程序代碼。這種方法適用于單位設備固定統一，軟件后處理對應性較強的情況。PM-Post方法不但可以生成所需的NC程序，還可以通過PM-Post中的Editor模塊對NC程序格式選項文件進行設置，有利于生成更加簡潔高效的NC程序代碼。這種方法比較適合單位設備的種類型號較多，且自動數控編程由工藝組統一負責，然后再根據設備分配情況生成NC加工程序等場合。
