PowerMILL的后處理應用技巧 3 PowerMILL后處理設置技巧

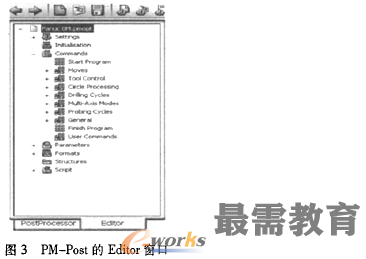

早期的PowerMILL后處理程序DuctPost以及其它數控編程軟件提供的后處理程序大部分都是基于純文本文檔，用戶可通過文本編輯器修改這些文件。該文件結構主要有注釋、定義變量類型、定義使用格式、常量賦值、定義問題、字符串列表、自定義單節及系統問題等部分。最新的PowerMILL后處理程序PM-Post基于圖形窗口和對話框，使后處理選項文件的設置變得直觀、明了。 PM-Post的格式選項文件的修改在Editor模塊中進行，如圖3所示。

    下面以Fanuc系統為例，給出常用后處理設置的方法:

    為保留系統自帶的Fanuc后處理文件，我們?cè)谛薷那跋葘⒃撐募泶鏋镕anuc OM.pmopt，并在此基礎上進行修改。啟動PM-Post，進人Editor模塊，點擊"Load Option file"快捷圖標選中并加載Fanuc.pmopt后處理文件，然后另存為Fanuc OM.pmopt。

后處理的實際應用中，經常需要修改或刪除的部分主要有幾方面:程序頭的修改;程序尾的修改;刀具調用的修改;第四軸的開啟與關閉;各種注釋部分的刪除;鉆孔循環的定制;行號的設定與省略;新參數的設定等。

    (1)程序頭的修改。

    選中任務樹窗口中的"Fanuc  OM.pmopt Commands-Start Program"項，在右邊圖形窗口中，選中程序中不需要的部分，再點擊上方的刪除圖標，可以刪除該部分內容;如程序中默認的機床回參考點程序段"G91G28XOYOZO"，如在程序啟動時不必首先回參考點，可刪除該段內容。

    (2)程序尾的修改。

    在任務樹窗口中的"Fanuc OM.pmopt-Commands-Finish  Program"項中可以定義程序尾部分的內容。默認的程序尾包含了"G91G28Z0"和"G28XOY0"機床回參考點選項，如不需要也可以刪除。

    (3)換刀程序段的修改。

    選中任務樹窗口中的"Fanuc  OM.pmopt -Commands-Tool Control-Load First Tool"項，可以通過選中圖形窗口中的"M6"項，點擊添加"BlockNumber"，使T指令和M6指令分行;同樣可以使Change Tool項中的T指令和M6指令分行;如采用手動換刀，則NC程序中不需換刀程序，可右鍵點擊"Load First Tool"和"Change Tool"，在快捷鍵中選中"Deactivate，以關閉換刀程序。

    (4)第4軸的開啟和關閉。

    選中任務樹窗口中的"Fanuc OM.pmopt-Settings-Machine Kinematics"項，右邊圖形窗口中"KinematicModel"的選項，默認的"3-Axis"項則關閉第4軸;"4-Axis"項則打開第4軸，第4軸打開后，需對其方向、原點及行程范圍等進行設置。

    (5)各種注釋部分的刪除。

    程序頭部分、換刀部分等都設定了相應的注釋，如不需要這些注釋，可以進人程序頭部分、換刀部分，將其中的注釋內容選中刪除即可。

    (6)鉆孔循環指令的定制。

    打開任務樹窗口中的"Fanuc OM.pmopt-Commands-Drilling Cycles"項，這里定義了各種鉆銷循環。如其中的"Single Pecking Setup"定義了基本鉆削循環G81指令;"Deep Drill Setup"中定義深孔鉆削循環G83指令。如要取消，可右鍵點擊該指令，在快捷鍵中選中"Deactivate"，即可取消該項定義。"DrillingCycles"子目錄下還有其他鉆鑊削循環，可根據機床具體情況進行定義或刪除。

    (7)行號的設定與省略。

    點擊任務樹窗口中的"Fanuc OM.pmopt-Settings-Global Constants"選項，右邊圖形窗口中"OutputBlock Number，項的"Value"框中的值，默認的為Yes ,顯示行號;改為No，則不顯示行號;"Block Increment"項為程序行號間距，"Value"值默認的為10，可根據需要修改成適合自己的行號間距。

    (8)新參數的設定。

    當數控機床的控制系統在PowerMILL自帶的后置處理選項文件中沒有的時候，就需要重新定義新的控制系統選項文件。如需專門定義各種常用G,M,F,S代碼以及坐標表示等，可在"Fanuc  OM.pmopt-Parameters"項中進行。如，需修改快進G代碼G00，可雙擊"Fanuc  OM.pmopt -Parameters -General -MotionMode"，在彈出的對話框中對"RAP狀態項后面的"Value"值進行修改，還可以在對話框上半部分的"Prefix"修改快進指令的前綴+G ;如需修改冷卻模式的M代碼，可雙擊"Fanuc OM.pmopt-Parameters-General-Coolant Mode"，在彈出的對話框中進行相應修改;主軸轉速可在"Fanuc OM.pmopt-Parameters-General-Spindle Speed"中進行。
