PowerMill 五軸加工分類

3+2軸加工

4+1軸加工

五軸聯動加工

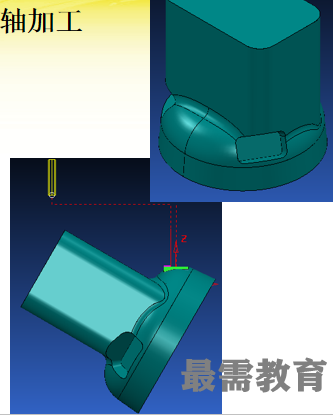

       3+2軸加工屬于一種定位加工，簡單的說就是先將工件或者刀具旋轉到合適的角度，再進行三軸加工。這種功能可使需多次單獨3軸加工才能完成的零件僅通過一次裝夾即可完成全部加工。它可直接加工零件的底切特征及較刀具最大長度深的零件的側壁，在編程中表現為對用戶坐標系進行定位。

       使用這種方法加工時，必須對刀具路徑進行合適的切入切出、連接及延伸處理，以防止和避免過切產生。

4+1軸加工也屬于一種定位加工，加工過程中其中的一個旋轉軸保持固定的角度即靜止狀態(tài)，另外的一個的旋轉軸處于運動狀態(tài)。

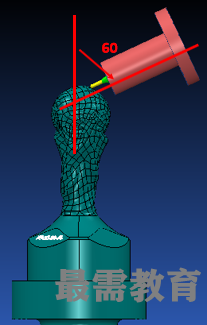

     右圖中：機床具有的旋轉軸為B、C軸，那么B軸保持固定的60度角，而C軸一直處于處于運動狀態(tài)。

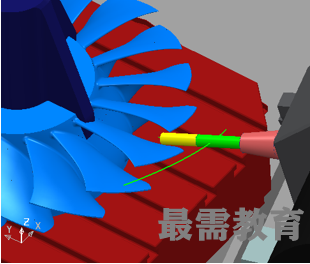

五軸聯動加工：

           床頭或工作臺除沿三維坐標系做線性移動外兩個旋轉軸也同時做旋轉移動。

            5軸加工時，必須確保選取了合適的切入切出和連接及三維限界，并仔細檢查可能導致過切的區(qū)域，確保刀具路徑無過切。所有產生的刀具路徑在加工前，請確保其已進行過仿真模擬加工檢查。
