PowerMill 鼠標鍵

鼠標鍵 1: 點取和選取鍵

使用此按鍵可從主菜單的下拉菜單中選取選項，填寫表格，選取幾何元素。

鼠標鍵 2: 動態鍵

放大和縮小: - 同時按下CTRL鍵和鼠標鍵2，上下移動鼠標，可放大或 縮小視圖。

平移模型: -同時按下SHIFT鍵和鼠標鍵2，移動鼠標，可將模型按鼠標移動方向平移。

方框放大－同時按下 Ctrl 和 shift 鍵以及鼠標中鍵，畫出一個方框，可放大方框所包 含的區域。

旋轉模型－ 按下并保持鼠標中鍵，移動鼠標，于是屏幕上出現一跟蹤球，模型可繞跟 蹤球中心旋轉。

旋轉查看－ 動態旋轉查看并快速釋放鼠標鍵即可進行動態旋轉查看。移動鼠標鍵的速 度越快，旋轉速度就越快。此功能的缺省設置為關。

· 從主菜單的工具菜單中選取選項，打開選項表格，在表格中點取查看標簽并點取旋轉查看選項，可打開旋轉查看功能。

鼠標鍵 3: 特殊菜單及 PowerMILL 瀏覽器選項鍵

按下此按鍵后將調出一個新的菜單，菜單的內容取決于光標所處位置。如果光標下幾何元素，則調出查看菜單。

范例 1

在第一個練習中，我們將用到一個已保存的PowerMILL模型。

· 選取文件 - 范例

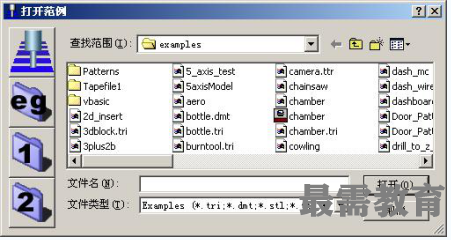

于是打開范例對話視窗出現在屏幕上，通過此對話視窗可快速選取范例模型。主要的范例文件都保存在“eg”圖標目錄下。

· 點取 eg 圖標。

· 選取模型 phone.dgk ，然后點取打開。

我們可看到，電話模型以線框形式顯示在屏幕上，查看方向為沿Z軸向下，但我們僅可看到模型的一部分，因為模型相對當前查看來說太大?？墒褂萌林禺嫴僮魇谷磕Ｐ屯暾仫@示在屏幕上。

選取全屏重畫圖標。

點取 ISO 1 圖標。

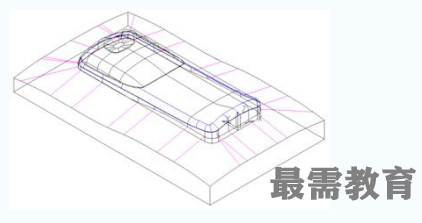

于是我們即可非常清晰地以線框形式查看整體模型。要陰影查看模型，則需選取陰影查看選項。

 點取陰影圖標。

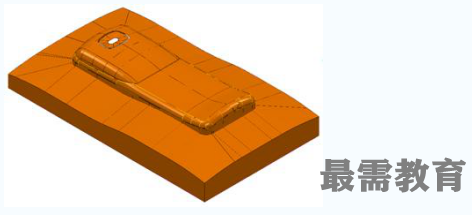

于是我們得到一帶線框的陰影模型。要得到不包含線框的陰影模型，則可點取線框顯示圖標。

· 點取線框圖標。

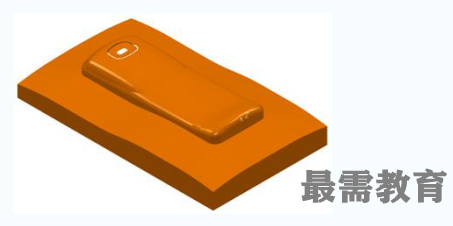

點取線框圖標后，線框被隱藏，模型僅以陰影形式顯示。

· 點取陰影圖標，然后點取線框查看圖標。

練習一些不同的查看選項。
