PowerMill 4. 定義切削刀具

點取圖形視窗左下部刀具工具欄中的相應刀具圖標可打開相應的刀具定義表格。

· 點取刀具工具欄中的下拉箭頭，打開全部產生刀具圖標。

屏幕上出現全部可定義刀具的圖標。

將光標停留圖標上，相應的刀具類型描述將出現在屏幕上。

· 選取端銑刀圖標。

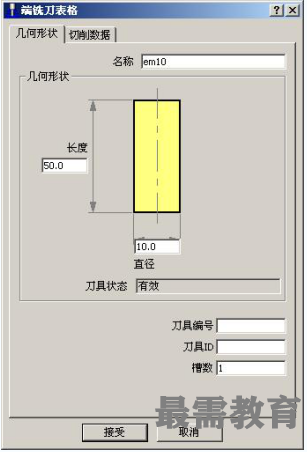

于是端銑刀表格出現在屏幕上，通過此表格可設置端銑刀參數。輸入直徑值后，長度域自動按缺省設置，其為刀具直徑的5倍。長度值也可根據需要改變。

最好是給刀具起一個容易理解和記憶的名稱，例如直徑為14的球頭刀的刀具名稱可起為：14bn。

· 輸入直徑 10 ，刀具長度自動按缺省設置為 50。

· 輸入刀具名稱 em10 。

· 點取接受。

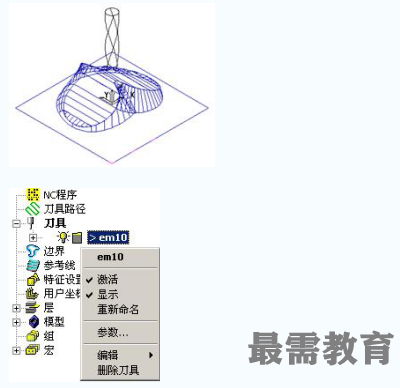

于是刀具即顯示在屏幕上，同時瀏覽器刀具段出現 該刀具實體。

以下對該刀具的任何改動均得通過瀏覽器。點取黃色燈泡圖標可將刀具隱藏。在瀏覽器的刀具段中在相應的刀具名稱上右擊鼠標鍵，從彈出菜單中點取激活選項可撤銷刀具的激活（

勾消失）；選取參數選項可打開刀具定義表格。

· 定義一直徑為12的球頭刀并將其命名為 bn12。

瀏覽器將更新為下面所示狀態，刀具 bn12 被激活。

注：在刀具定義表格中點取切削數據標簽可打開切削數據表格，通過該表格可定義其它的一些參數，如基本進給率、主軸轉速等并使這些參數和刀具數據保存在一起。
