PowerMill 7. 刀具開始點

刀具的開始點為刀具開始進行每一條刀具路徑加工的安全開始位置，也是進行完畢每一條刀具路徑后的安全結束位置。此位置也和使用的機床有關，對某些機床來說開始點位置也可能在實際的換刀位置。

點取開始點圖標。

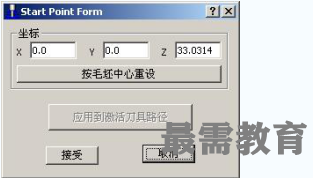

于是屏幕上出現開始點表格，顯示出刀具的開始點位置。

· 將坐標設置為 X 50，Y50 ， Z 50。

· 點取接受。

刀具現在處于新的刀具開始位置。

到此即完成設置過程，PowerMILL下面就可開始產生刀 具路徑。

刀具路徑

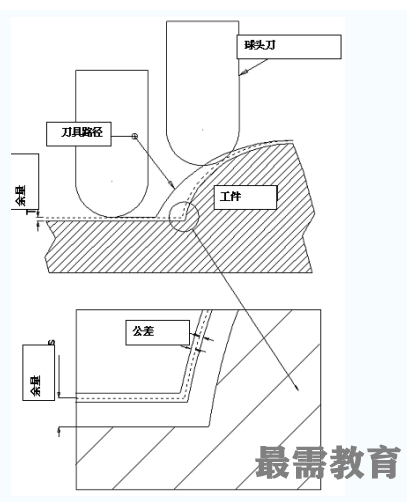

刀具路徑用來控制切削精度和殘留在材料上的材料余量。控制這兩個值的參數分別為公差和余量。

程序中有兩個獨立的地方來設置這兩個值，具體值的設置位置取決于是選取的區域清除加工選項還是選取的精加工選項。為此，在下面的章節中我們將分別介紹如何使用這些選項。

公差用來控制切削路徑沿零件 形狀的精度。

余量指定加工后材料表面上所 留下的材料量。

所產生的刀具路徑中包含產生刀具路徑過程中所輸入的全部信息，如使用的策略，公差，余量，毛坯尺寸等等。這些信息可通過瀏覽器中的刀具路徑部分來訪問。

項目

項目是PowerMILL瀏覽器中一用來管理、維護所產生的加工數據的目錄。目錄中所包含的數據可是刀具路徑、刀具、用戶坐標系和加工策略有關的實體數據。項目中同樣包含已保存實體的激活狀態。

有關項目的命令可通過文件下拉菜單訪問，在編程過程中應養成隨時保存項目的習慣，同時應盡早地將項目通過保存項目為選項，以一特定名稱保存。

當項目以某一特定項目名保存后，用戶可在瀏覽器中對此特定項目名進行操作，在瀏覽器中方便準確地定位項目位置。

此后選取保存項目選項將自動以當前文件名更新項目文件。如果希望備份項目文件，可重新選取保存項目為選項，將項目以一新的名稱保存。

原始項目產生后，可能會對零件進行某些修改，同時刀具的選取也可能發生變化。在這種情況下，使用項目可快速調出以前所做的加工設置，供加工全部零件或是零件的某一部分使用。
