PowerMill 測量模型簡介

加工工件

前，需先測量工件的某些特征，以幫助計劃使用合適的加工策略。例如，進行圓倒角加工設置前，必須知道圓倒角的最小半徑，這樣才便于決定加工中使用的球頭刀的最大尺寸。

直線測量

此方法可測量?jī)牲c(diǎn)的XYZ位置，它可用來決定最大尺寸刀具可擬合的模型間隙。

· 文件 - 全部刪除

· 裝載范例模型 powerdrill.dgk

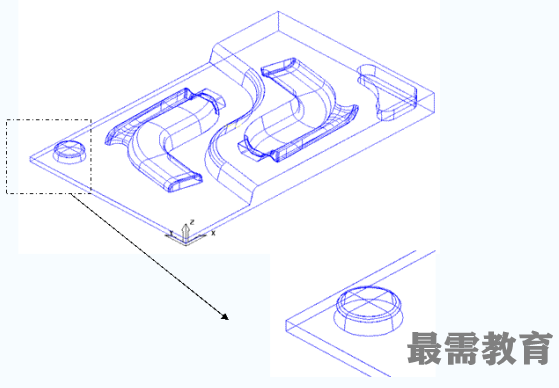

· 選取等軸查看，放大查看下圖所示的模型區域。

通過捕捉測量時，實際選取到的形體取決于捕捉過濾器。捕捉過濾器可通過主菜單中的工具下拉菜單訪問。按缺省設置，捕捉過濾器的全部選項均置開。因此包括點在內的任何形體均將被選取。

· 從主菜單中選取工具 – 捕捉過濾器 > 任意地方。

關掉任意地方捕捉后，測量工具將僅捕捉剩余的未關閉的選項，而不是捕捉模型上的任意幾何元素。進行邊界縫合時，別忘重新將任意地方選項置開。

 點取測量模型圖標。

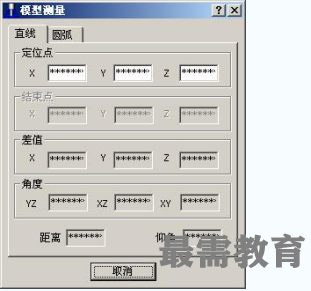

于是模型測量表格出現在屏幕上。

此表格有兩個功能，測量直線和測量圓弧。點取表格頂部的標簽可決定激活哪一功能。

· 確認已選取直線標簽。

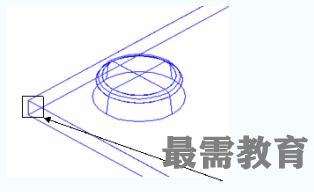

· 選取下圖所示的模型的角落上的一點。

在此處拖放出一方框選取此點

模型測量表格的上半部分將如下圖所示：

所選取的第一點稱為定位點，其坐標出現在表格中。此點的Z坐標值為 10.00 。要產生余量為1mm的區域清除刀具路徑，可插入一值為11.00的Z高度。

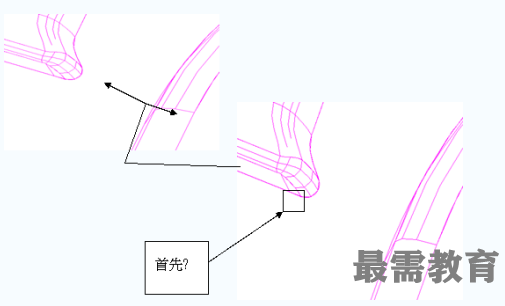

· 放大查看下圖所示區域。

測量此間隙以決定可使用的最大刀具直徑。

· 選取測量模型圖標，開始新的直線測量，否則測量將以前面所測量點為定位點。

· 如下圖所示，選取圓倒角和底部平面相交點。

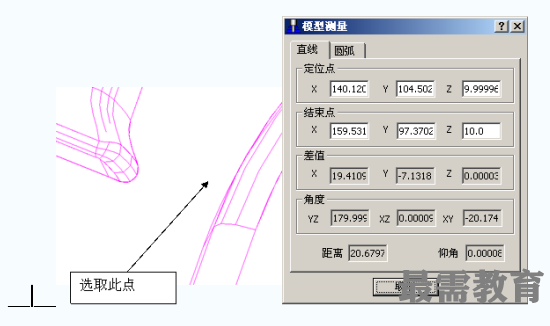

 下面選取對面的肩底部。

于是屏幕上出現一條直線將這兩個點連接在一起，和此直線相關的信息也同時顯示在表格中。（具體的值可能因?yàn)樗x取的點的位置的不同而有所不同）。

此處的距離（約為21）可用于此區域加工的平底銑刀的最大直徑。

圓弧測量

通過在圓弧或圓圈上拾取三個點的數據可測量圓弧。

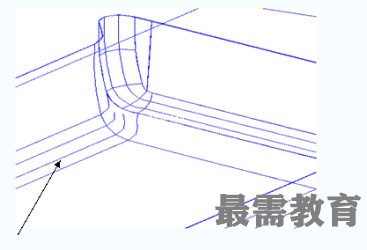

· 將查看定位到下圖所示區域。

將測量此圓倒角的圓倒角半徑，以決定可使用的最大直徑球頭刀或銑刀的刀尖圓角半徑。

· 點取模型測量表格中的圓弧標簽，激活圓弧測量功能。

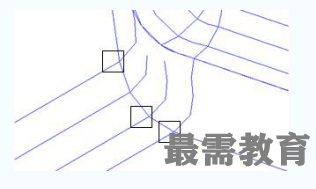

· 沿下圖所示的圓倒角選取開始點，中間點和結束點。

于是屏幕上出現一通過此三點的圓。

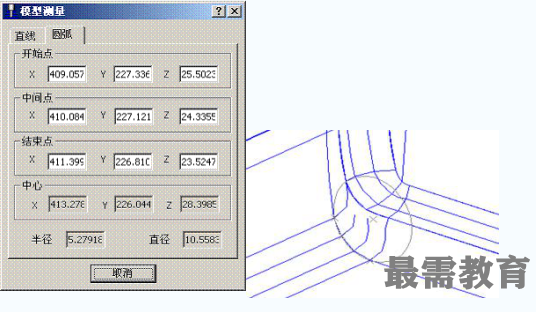

如左圖所示，模型測量表格給出有關此圓 的詳細信息。

半徑值約為 5mm，因此可使用一直徑為 10mm 的球頭刀來精加工此圓倒角區域 。
