PowerMill 模型簡介

這些選項對多型腔模具來說尤其有用。多型腔模具的CAD數據通常僅包含一組曲面數據，通過多次輸入這些數據并將它們移動到型腔塊中的合適位置而形成多型腔形體。 另外，這些功能也可用于對稱模型或是具有重復幾何形狀的模型的輸入。這種類型的CAD模型數據中通常僅包含了部分幾何形狀，模型裝載后，需對其進行鏡向復制等處理從而產生完整的模型。

在Powe

rMILL瀏覽器中右擊模型名稱，通過彈出菜單中的編輯選項下的子選項，可對模型進行移動、旋轉、縮放和鏡向操作。

范例

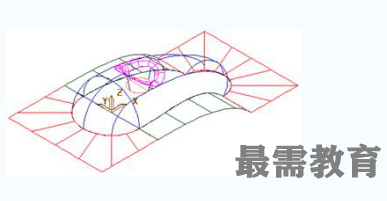

· 輸入模型 cowling.dgk ，然后選取等軸查看。

屏幕上顯示的白色坐標軸為世界坐標系坐標軸，因此不能修改它 。為便于加工，加工的原點位置 應定義在零件的拐角邊緣或是材料矩形塊的拐角。

· 在瀏覽器中右擊模型，從彈出菜單中選取屬性選項，查看模型尺寸。

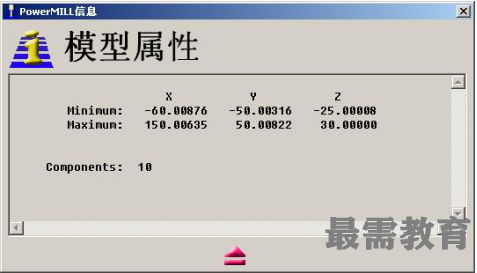

PowerMILL 給出模型的限界和模型中所具有的幾何元素?cái)?shù)量。

如果將模型沿 X +60.00,Y +50.00, 及 Z +25.00 移動，則工件的左下角將為世界坐標系 的原點 (0 0 0)。

· 右擊瀏覽器中名稱為 cowling 的模型，從彈出菜單中選取編輯 > 移動 > X

· 在移動X表格中輸入 60 。

 點取綠色勾，接受表格后模型即按指定值移動。

· 將模型沿Y軸移動 50 ，沿Z軸移動 25。

· 打開毛坯表格，按下計算按鈕。

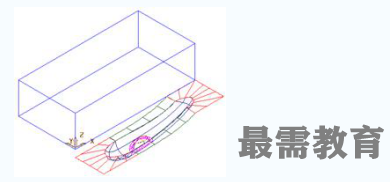

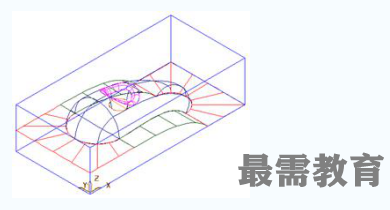

通過移動模型可改變模型和坐標系或世界坐標系的相對位置。此范例通過移動模型，使坐標系位于毛坯的左下角。

旋轉模型

模型可繞一軸或多軸旋轉。為加工模型 cowling 的內面，我們需將模型繞X軸或Y 軸旋轉180度。

· 在瀏覽器中右擊模型名稱，從彈出菜單中選取編輯 > 旋轉 > X。

· 在角度表格中輸入 180。

按下勾圖標。

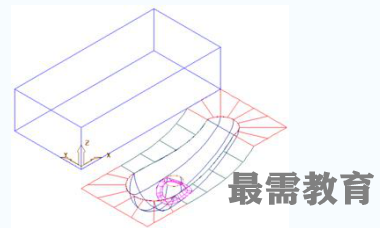

于是模型繞X軸旋轉了180度， 而剛才定義的毛坯沒發生任何變化。 為此必須重新產生一毛坯。

縮放模型

模型可相對于激活原點沿某一軸或全部軸縮放。產生塑料模具時，如果需要通過零件模型產生模具模型，我們就需要考慮模具在各個軸的收縮系數，在這種情況下就必須使用縮放功能。

· 在瀏覽器視窗中右擊模型名稱，從彈出菜單中選取編輯 > 縮放 > X。

· 在下面的表格中輸入 2 。

模型即沿X軸方向伸長了一倍。

· 從菜單中選取編輯 > 縮放 > 全部軸，在表格中輸入縮放系數 0.5。

模型在所有軸的方向縮短了一半。

鏡向模型

使用此選項可沿三個主坐標軸鏡向模型。其操作方法和上面介紹的方法基本相同。

保存模型

完成模型的移動和旋轉后，右擊瀏覽器的模型目錄，從彈出的菜單選項中選取輸出模型選項，將模型保存到磁盤。否則每次裝載原始模型后，都得重新對模型進行移動和旋轉，以和刀具路徑保持一致。

用戶坐標系

用戶坐標系是一可移動的原點，它可相對世界坐標系移動和旋轉，可根據需要激活或不激活。

產生用戶坐標系

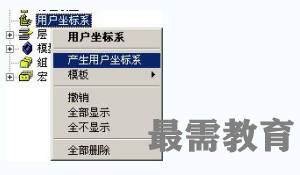

用戶坐標系通常通過PowerMILL閱覽器產生。將光標置于閱覽器中的用戶坐標系欄上，點擊右鼠標鍵，可調出用戶坐標系菜單。

 選取產生用戶坐標系選項。

用戶坐標系產生后，瀏覽器中的用戶坐標系域中出現一小加號，點取此加號后可看到已產生用戶坐標系1。

用戶坐標系產生在世界坐標系或是當前激活的用戶坐標系上，其以淺灰色的小坐標系顯示在屏幕上?？呻S后對其編輯，為它起一個容易理解的名稱。通過PowerMILL瀏覽器可編輯用戶坐標系，可在激活狀態或是非激活狀態編輯。

· 右擊用戶坐標系1，選取激活。

于是圖形視窗中的用戶坐標系變?yōu)橐淮蟮募t色坐標系，表示它呈激活狀態。用戶坐標系激活后，其原點和位置即成為新的坐標系的原點，所有實體將都相對于此坐標系。

使用PowerMILL瀏覽器中的編輯選項可移動和旋轉用戶坐標系。

移動用戶坐標系可右擊用戶坐標系1，然后從彈出菜單中選取編輯 > 按…移動 > X，然后鍵入所需值。重復此過程，可相對其它軸移動。

組合使用移動和旋轉命令，可重新定位用戶坐標系，以為某些特殊的加工指定一合適的原點。數據可通過測量或毛坯定義表格直接復制和粘貼到移動和旋轉表格中，也可使用手工輸入。但所有這些方法一

次只能對一個軸進行操作，因此，進行此操作時一定要有耐心。

另外，也可通過 PS-Sketcher 來產生一單個的用戶坐標系，我們?cè)诤罄m(xù)課程中將會詳細介紹這種產生方法。此工具利用了PowerSHAPE強大的線框構造功能來產生和重新定位用戶坐標系。輸入這種用戶坐標系到PowerMILL中時，用戶坐標系必須呈激活狀態。
