PowerMill 練習

有些情況下并不是總是希望刀具原點位于世界坐標系原點上。在這個練習中，我們將在毛坯中心產生一用戶坐標系，所有此用戶坐標系作為激活刀具的原點。

通過刀具原點表格可很容易獲取刀具原點信息，從而輕松地將用戶坐標系移動到毛坯的中央。

· 選取文件 > 全部刪除。

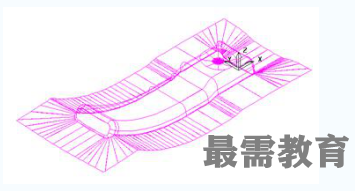

· 從范例文件中打開模型 Handset.tri 。

僅在Z軸移動模型，這樣使世界坐標系位于模型的最高處。

· 按模型限界計算毛坯，定義一直徑為 12mm 的端銑刀。

· 重設快進高度，將刀具的開始點設置為毛坯中央。

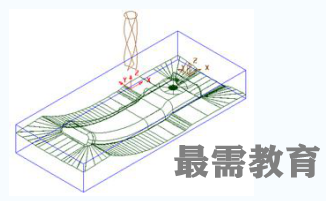

· 產生并激活一用戶坐標系。

· 將新產生的用戶坐標系重新命名為 ‘Datum’ ，使用刀具原點表格中的坐標參數將此用戶坐標系移動到毛坯中央。

我們可看到隨著用戶坐標系的移動，刀具和材料毛坯也隨著移動。這是正常的，因為開始前必須重新計算毛坯。
