PowerMill 5. 區域清除

區域清除加工

PowerMILL中所使用的主要粗加工策略為區域清除加工策略。這種策略假設粗加工過程從一毛坯矩形塊開始，對鑄件或預制件進行粗加工，則可能不需要進行區域清除加工而直接進行半精加工。對于大的零件，如果使用一次粗加工不能完全切除全部需在粗加工中切除的材料，以滿足精加工要求，則可使用一較粗加工小的粗加工刀具，使用殘留粗加工策略對材料進行進一步加工，切除原粗加工操作沒能切除的大量的型腔材料。

下面范例將使用帶區域過濾的偏置策略進行區域清除加工，然后進行三次殘留粗加工。

產生區域清除刀具路徑必須：

1. 產生Z高度。

2. 定義策略。

3. 選取值。

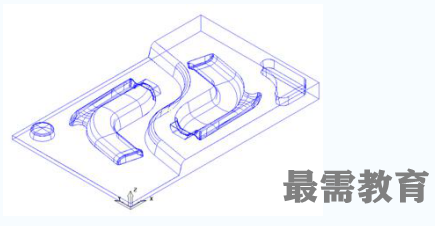

· 打開范例模型 powerdrill.dgk。

此模型包含電鉆鑄件的型芯和 型腔兩部分。

· 按模型的最小/最大限計算毛坯。

· 產生一直徑為 40 ，刀尖半徑為 6mm 的刀尖圓角端銑刀。

· 將刀具重新命名為 tr40x6。

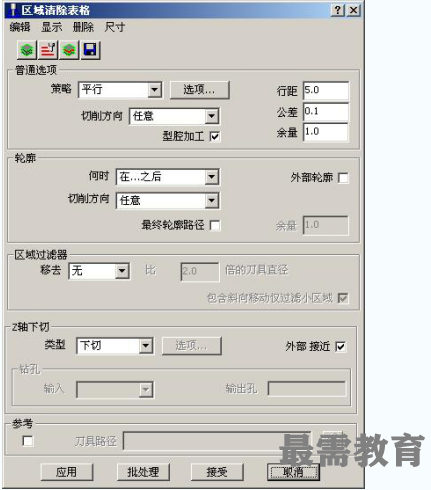

選取區域清除圖標。

于是區域清除表格出現在屏幕上。使用此表格可設置全部的區域清除刀具路徑參數并計算刀具路徑。

· 點取表格頂部的快進高度圖標。

于是快進高度表格出現在屏幕上。如果在相對域中的快進類型選項中選取了掠過，刀具將以快進速率提刀到最低一片等高切面以上的相對安全Z高度，避免和模型發生碰撞，然后下刀到相對安全Z高度。如果沒有設置上面的選項，加工完每一切面后，刀具將直接撤回到絕對安全Z高度，這勢必會浪費很多時間。

· 選取按安全高度重設。

· 將快進類型改變?yōu)槁舆^。

· 從PowerMILL的主工具欄中選取開始點圖標。

· 在開始點表格中點取按毛坯中心重設。
