PowerMill 產生Z高度

Z高度為一系列的Z值列表，將在這些Z值高度上產生區域清除刀具路徑。Z高度基于刀具、公差和余量計算，因此應使用實際參數值。有多種定義Z高度的方法，但在此例中將使用平面和下切步距來計算。多余的Z高度可通過在區域清除表格中選取刪除 > Z 高度 > 通過選取選項，用鼠標選取多余的Z高度來刪除。

選取平面選項后，系統將尋找模型中的平坦區域，由平坦區域的Z高度加上任何余量值來產生該區域的Z高度。

如果選取了下切步距選項，則將首先在毛坯的頂部產生一Z高度，然后按定義的下切步距下降一高度產生Z高度。最后的Z高度為毛坯的底部。恒定下切步距選項方框用來控制下切步距。

點取表格頂部的Z高度圖標。

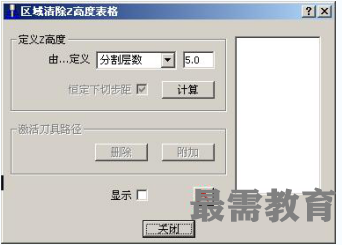

于是Z高度表格出現在屏幕上。

· 從表格中選取按平面定義選項，然后點取計算按鈕。

· 選取按下切步距定義選項，輸入值 10。

· 點取計算按鈕，然后點取關閉。

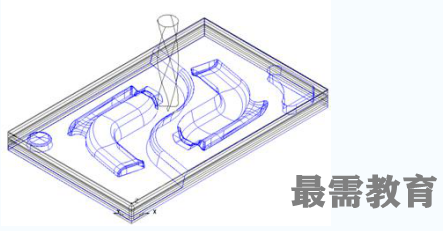

Z高度以綠色顯示在屏幕上，它 包括平面區域Z高度及以恒定下 切步距10mm沿Z軸向下分布的Z 高度。

定義切削策略

有三種切除輪廓中Z高度上的材料的方法，它們分別是：

1. 平行 - 包含X軸方向和Y軸方向的平行直線移動。

2. 輪廓 - 在Z高度上沿輪廓加工。

3. 偏置 - 按所設置的偏置距離在Z高度上通過不斷偏置切除材料。

此范例使用偏置策略，刀具的行距為25mm。零件加工公差為0.1，留下 0.5mm的余量 供精加工加工。

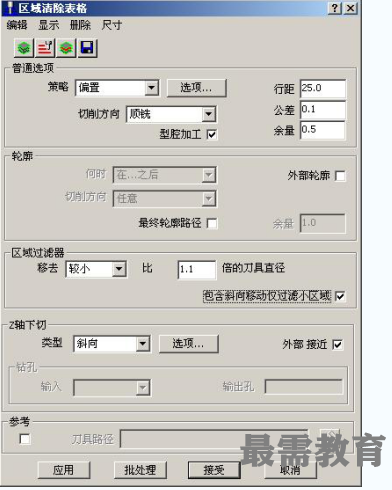

· 參照下圖填寫區域清除表格。

 不選取最終輪廓路徑選項。

· 選取區域過濾器選項，這樣刀具將忽略任何較刀具直徑小1.1倍的區域。（有時需仔細調整此值，直到得到所需結果。）

· 設置Z軸下切類型為斜向，最大左斜角為5。

· 其它設置使用缺省值。

· 點取應用，然后點取接受。

這樣刀具路徑即產生并自動以激活實體形式保存在瀏覽器的刀具路徑目錄下。

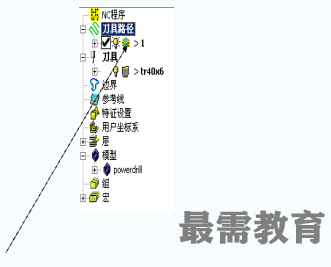

 點取瀏覽器中的 + 可顯示產生的刀具路徑類型。（如下圖所示， 本范例中 顯示的刀具路徑圖標為區域清除圖標）。同樣，點取瀏覽器刀具圖標旁的 + ， 可顯示出所定義的刀具。

右擊區域清除圖標將調出一子菜單。

· 從彈出菜單中選取動態模擬并選取合適的模擬速度。點取鍵盤上的Esc鍵可中斷模擬過程。

· 雙擊區域清除圖標，不激活此刀具路徑。

· 再次雙擊此圖標可重新激活此刀具路徑。
