PowerMill 仿真刀具路徑

ViewMill 提供了一三維圖像仿真解決方案，使用它可在加工前對加工路徑進行檢查。 ViewMill 具有其自帶的獨立工具欄，通過頂部工具欄中的加工仿真工具欄圖標可打 開或關閉此工具欄。

· 點取加工仿真圖標。

于是仿真工具欄出現在屏幕上。

· 選取 ISO 1 查看，查看模型。

· 點取加工仿真視窗切換圖標。

于是屏幕視窗切換成加工仿真視窗環境，屏幕上產 生一陰影的毛坯。

點取陰影刀具圖標。

陰影刀具后可清楚地看到刀具的原點位置。 仿真很精細的刀具路徑時，如果不顯示刀具 ，可顯著加快仿真速度。

點取開始/重新開始圖標。

于是刀具即沿刀具路徑切除毛坯上的材料。

通過仿真加工后的毛坯可清楚地看到，由于使用了區域過濾器選項，避免了零件右上部的型腔部分被加工。這一部分將使用殘留初加工或參考刀具路徑加工選項來加工。

我們需將Viewmill中加工仿真后的毛坯保存起來，這樣便于加工仿真后面范例中的殘留粗加工。

 選取保存毛坯圖標。

將毛坯保存在目錄C:\ Temp下，名稱為 Rest_Block.dmt 。

· 選取加工仿真視窗切換圖標，返回PowerMILL圖形視窗。

使用參考刀具路徑和復雜毛坯進行殘留粗加工

此選項允許通過組合使用參考刀具路徑和以前所保存的復雜毛坯產生一殘留粗加工刀具路徑。

· 打開區域清除表格。

· 激活刀具路徑 1 ，裝載所使用的參數。

· 定義一刀尖圓角端銑刀 tr20x5。

· 使用文件 Rest_Block.dmt ，由三角形定義一毛坯。

· 在區域清除表格中，將行距改變?yōu)?15 ，區域過濾器設置為無。

· 點取參考方框，然后點取插入激活刀具路徑名稱圖標。

· 應用并接受表格。

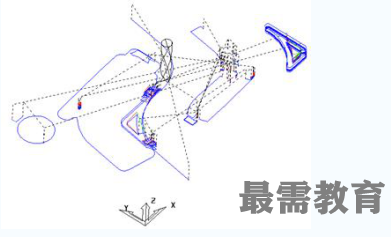

這樣即產生出刀具路徑。僅顯示 除剛才產生的刀具路徑，可看到 此刀具路徑切除了已選刀具尺寸 所能切除的全部殘留材料。
