PowerMill 編輯孔

如果孔的位置不理想，則可移動或是刪除當前孔。移動孔時，新的孔的位置必須在加工型腔的最深部位的等高切面內。

· 選取沿Z軸向下查看，激活刀具路徑 1_holes。

· 在區域清除表格中選取編輯 - 移動孔 > 通過選取輸入 > 按數據化輸出。

為清晰地顯示鉆孔位置，鉆孔位置上均被標記。使用左鼠標鍵點擊孔，可刪除所點 擊孔的位置。此時該孔被標 記為紅色，表示其被激活。 （再次點擊此孔，可撤銷其 激活狀態）。將光標移動到 其它位置并再次點擊即可將 孔的位置移動到光標點擊處 。移動完畢后，按下回車鍵 即可退出孔移動狀態。

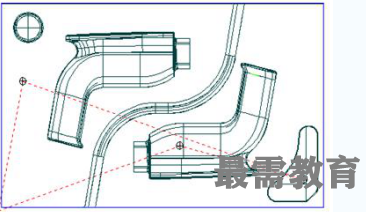

· 將孔移動到上圖指定位置，然后按下回車鍵。

· 點取區域清除表格中的應用按鈕，計算新的鉆孔路徑，最后點取接受。

· 激活新的鉆孔路徑 2_holes。

新的鉆孔刀具路徑使用了新 的孔的位置，同時產生一使 用新的鉆孔位置產生的區域 清除刀具路徑。

最好是將鉆孔位置移出側壁 區域，以免稍大的鉆孔刀具 應用在實際的加工切削中。 PowerMILL僅檢查指定刀具 的過切。
