PowerMill 層間斜向切入

斜向?qū)娱g移動選項允許刀具在區域清除加工過程中按指定角度斜向切入模型。使用此選項時可使用非下切刀具。

值得注意的是在層間或Z高度間進行斜向切入時，快進高度表格中的快進類型應設置為掠過，同時應將安全Z高度和開始Z高度均設置為1.0。這樣可避免刀具不必要地撤出工件，從而節省大量可貴的加工時間。

Powerdrill 范例繼續..

· 打開區域清除表格，點取快進高度圖標。

· 在相對段中的快進類型選項中選取掠過選項，按下圖所示輸入值 1 。

 按下接受。

· 在區域清除表格中的Z軸下切域中選取斜向選項。

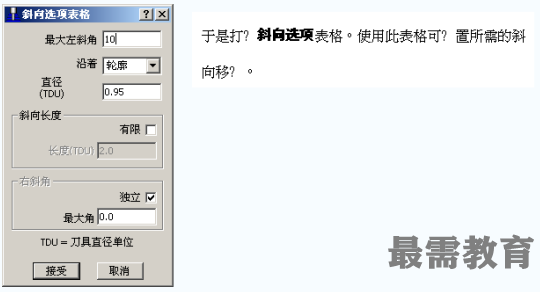

· 點取選項按鈕。

 設置最大左斜角為 10 并按下接受。

左斜角是刀具斜向切入毛坯時形成的坡度。右斜角是當斜向長度不允許刀具一次斜向切入時所形成的坡度。

斜向長度以“刀具直徑單位” (TDU) 來表示，例如，若刀具直徑為 10mm ，則 2 TDU 的斜向長度相當于 20mm。通常斜向長度應大于刀具直徑以便于從刀具底部排屑。

右斜角

如果已指定斜向長度，則 PowerMILL 在可能的情況下將插入右斜角進刀。此選項的 系統缺省設置是獨立選項旗標置為開，即需自行輸入最大角。右斜角的最大角方框缺省設置為0。旗標置關時，其值將與左斜角相同。

此處指定的是左斜角和右斜角的最大角，而不是絕對角度。因?yàn)樾毕蜷L度是固定的，不能改變它，因此，為保持恒定斜向長度，有時需要調整這些角度。角度總是減?。ń^對不增加），這樣才能保證在指定長度下同時滿足左斜角和右斜角的要求。

· 點取區域清除表格中的應用和接受按鈕。

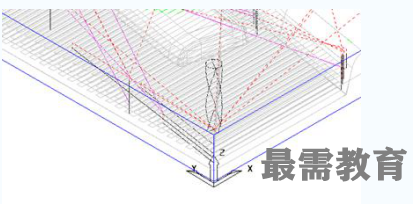

放大拐角處可看到，斜 向移動顯示為藍色。
