PowerMill 偏置區域清除策略

提問人:劉團圓發布時間:2020-10-23

使用此策略時,偏置刀具路徑間的偏置值由行距定義。若輸入的行距大于刀具直徑, PowerMILL 將自動調整此值,使得全部區域都能被加工。

偏置方向

偏置方向選項控制刀具路徑的方向。

自動 - 自動選取由內向外或由外向內,其選取取決于是否有型芯或型腔加工。

由內向外 - 從最里面輪廓開始向外加工。

由外向內 - 從最外部輪廓開始向內加工。

光順激活

選取此選項將光順任何由偏置刀具路徑產生的尖角。此選項對不允許突然改變加工方向的機床加工如高速加工機床尤其有益。

先加工最小的

選取此選項后,將首先加工材料中最小的區域,以避免損壞刀具。

最大光順余量

定義自尖角的最大偏差,其最大值是行距值的 40%,也即如果行距設置為 10mm, 則 從尖角到光順后的圓角的最大距離為 4mm 。

偏置范例

在區域清除選項表格中有兩個偏置選項-類型和方向,同時類型選項中又有兩個選項-全部和模型。

· 打開范例模型 handle.tri。

· 按最小/最大限計算毛坯,然后將其在X方向和Y方向擴展 15 。

· 重設快進高度和刀具開始點。

· 定義一直徑為 10mm ,名稱為 em10 的端銑刀。

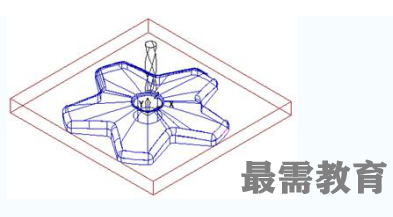

這是一無底座的模型。使用模型平面 功能可快速產生一底座。

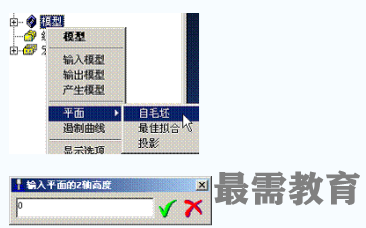

· 右擊瀏覽器中的模型目錄,從彈出菜單中選取平面>自毛坯選項,在Z 0處產生一平面。


 在表格中輸入 0 ,然后點取綠色的勾。

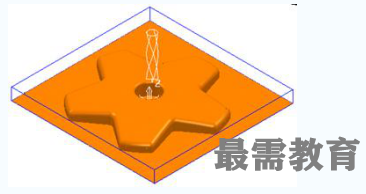

于是模型在Z0處新增一和毛坯尺寸 相同的平面。

· 打開區域清除表格,選取偏置策略。

· 設置切削方向為順銑,行距為4,公差為 0.05 ,余量為 0。

· 由平面定義Z高度(應僅存在一個平面)。

· 應用并接受表格。

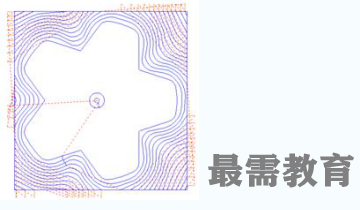

這樣即使用缺省選項全部產生了一偏置刀具路徑。 這種設置將同時按毛坯和模型偏置,可最小化提刀次數。

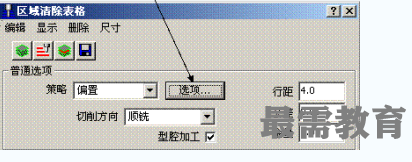

· 打開區域清除表格,點取選項按鈕。

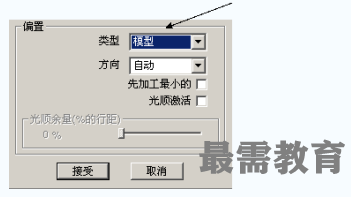

在區域清除選項表格的偏置域中的類型選項下選取模型選項。


接受此選項表格。

· 應用并接受區域清除表格。

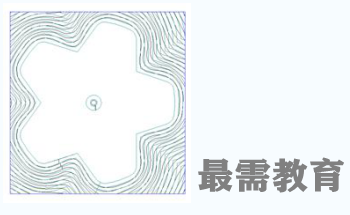

這種方法直接以零件形狀作參考,按指 定偏置距離進行一系列的偏置加工,直 至毛坯尺寸。

這種類型偏置的優點是:保持恒定刀具負荷和排屑,始終保持順銑方向,避免全刀寬切削。但這種方法將增加提刀次數。這種方法尤其適合于簡單形狀的型芯加工。

賽車線光順

這種選項使用了不同的方法來改善區域清除偏置路徑,它尤其適合于高速加工。使用賽車線策略進行加工時使用的是可變行距,使用它可消除刀具路徑中的尖銳拐角。

· 打開區域清除表格,和

前面一樣選取偏置選項。

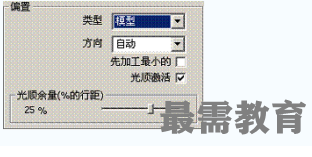

· 點取光順激活選項,將光順余量設置為 25%。


接受此選項表格,產生刀具路徑。


于是產生出一條更光順的刀具路徑。

· 顯示刀具路徑 2 并將它和刀具路徑 3 進行比較。


左圖是隱藏了切入切出和連接后的兩條刀具路徑。 它們看起來差別很大,但都在公差范圍內。 但賽 車線刀具路徑顯得更加光順且加工速度均勻 、穩 定,因此加工速度也就快得多。

這種刀具路徑使得刀具負荷更加穩定,可減少刀具磨損,改善加工質量。

區域清除加工的一般信息

以下是區域清除表格中的其它的一些選項的說明,這些內容在程序中的幫助部分也可找到(英文)。

切削方向-可設置為順銑或逆銑,或任意(雙方向切削)。

型腔加工-選取此選項后,加工將逐個型腔地順序進行而不是逐層進行。選取此選項后,區域清除選項表格中的自動角度的缺省設置為不設置,手動角度設置為 0。角度 是相對于X軸的角度,因此全部加工均將以0角度加工。
