AutoCAD2019——設置圖形單位選項說明

(1)“長度”與“角度”選項組：指定測量的長度與角度的當前單位及精度。
(2)“插入時的縮放單位”選項組：控制插入到當前圖形中的塊和圖形的測量單位。如果塊或圖形創建時使用的單位與該選項指定的單位不同，則在插入這些塊或圖形時，將對其按比例進行縮放。插入比例是原塊或圖形使用的單位與目標圖形使用的單位之比。如果插入塊時不按指定單位縮放，則在其下拉列表框中選擇“無單位”選項。
(3)“輸出樣例”選項組：顯示用當前單位和角度設置的例子。
(4)“光源”選項組：控制當前圖形中光度控制光源的強度的測量單位。為創建和使用光度控制光源，必須從下拉列表框中指定非“常規”的單位。如果“插入比例”設置為“無單位”，則將顯示警告信息，通知用戶渲染輸出可能不正確。

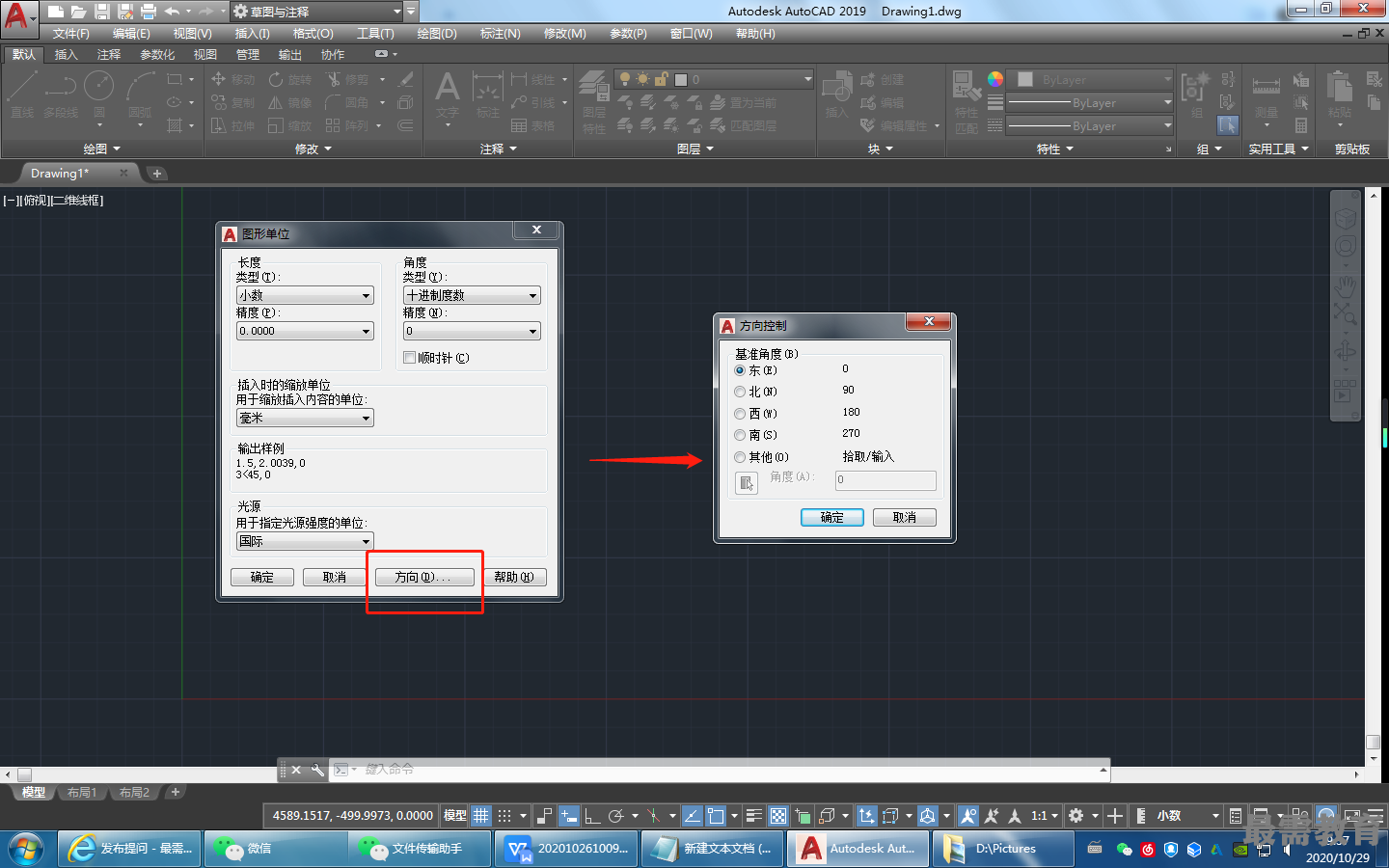

(5)“方向”按鈕：單擊該按鈕，系統打開“方向控制”對話框，如圖所示，可進行方向控制設置。
