AutoCAD2019—— 設置圖形界限

繪圖界限用于標明用戶的工作區域和圖紙的邊界，為了便于用戶準確地繪制和輸出圖形，避免繪制的圖形超出某個范圍，就可以使用CAD的繪圖界限功能。
命令行：LIMITS。
菜單欄：選擇菜單欄中的“格式”>“圖形界限”命令。
在命令行中輸入LIMITS,設置圖形界限為297x210,命令行提示與操作如下。

(1)開(ON):使圖形界限有效。系統在圖形界限以外拾取的點將視為無效。
(2)關(OFF):使圖形界限無效，用戶可以在圖形界限以外拾取點或?qū)嶓w。

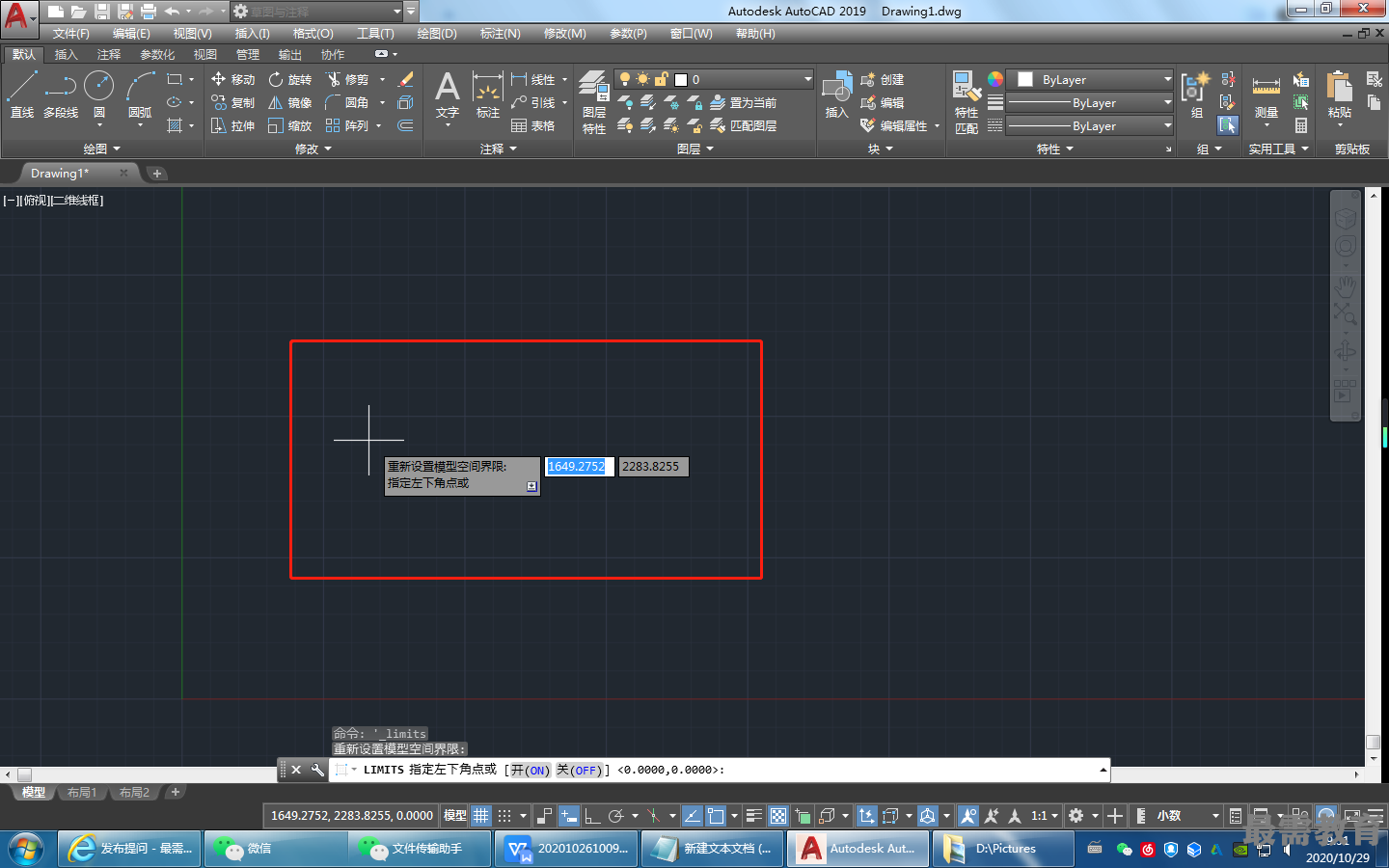

(3)動態輸入角點坐標：可以直接在繪圖區的動態文本框中輸入角點坐標，輸入了橫坐標值后，按“,”鍵，接著輸入縱坐標值，如圖所示；也可以按光標位置直接單擊，確定角點位置。
