AutoCAD2019——顏色設置選項說明

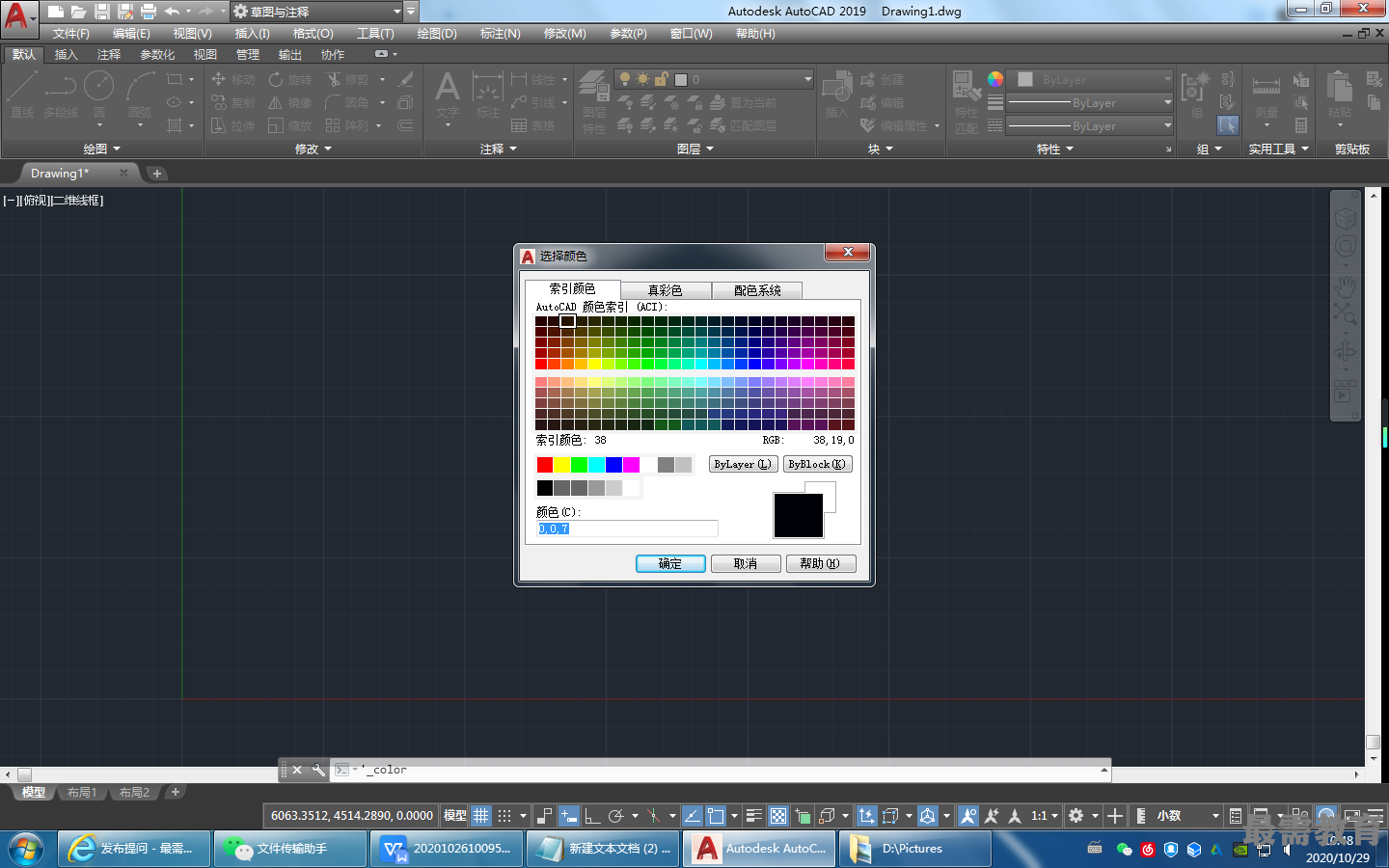

1.“索引顏色”選項卡
選擇“索引顏色”選項卡,可以在系統所提供的222種顏色索引表中選擇所需要的顏色,如圖所示。
(1)”顏色索引”列表框:依次列出了222種索引色,用戶可在此列表框中選擇所需要的顏色。
(2)“顏色”文本框:所選擇的顏色代號值顯示在“顏色”文本框中,用戶也可以直接 在該文本框中輸入自己設定的代號值來選擇顏色。
(3)ByLayer和ByBlock按鈕:單擊這兩個按鈕,顏色分別按圖層和圖塊設置。這兩個按鈕只有在設定了圖層顏色和圖塊顏色后才可以使用。

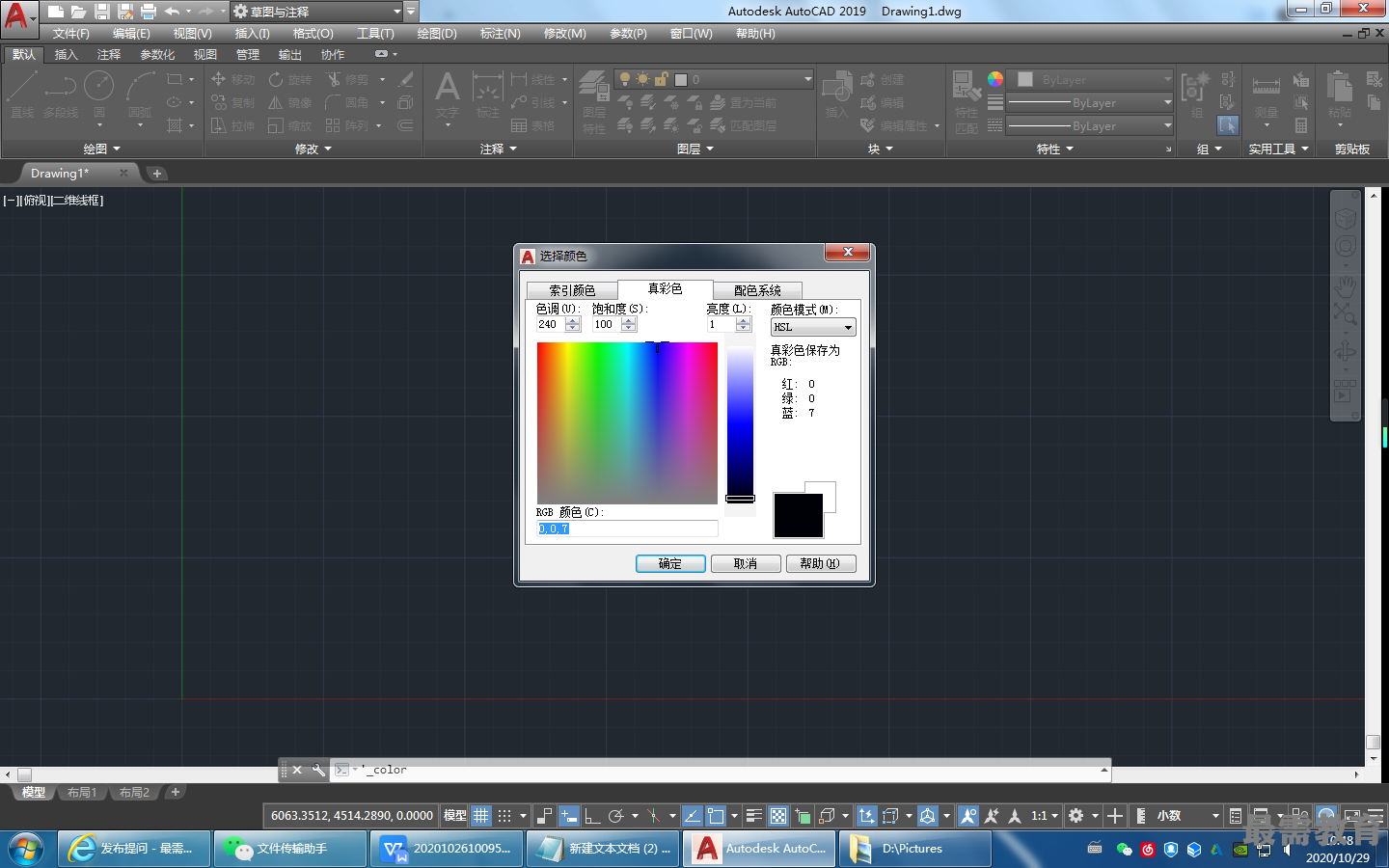

2. “真彩色”選項卡
選擇“真彩色”選項卡,可以選擇需要的任意顏色,如圖所示。可以拖動調色 板中的顏色指示光標和亮度滑塊選擇顏色及其亮度。也可以通過“色調” “飽和度”和“亮 度”的調節鈕來選擇需要的顏色。所選顏色的紅、綠、藍值顯示在下面的“顏色”文本框 中,也可以直接在該文本框中輸入自己設定的紅、綠、藍值來選擇顏色。
在此選項卡中還有一個“顏色模式”下拉列表框,默認的顏色模式為HSL模式,即如圖所示的模式。RGB模式也是常用的一種顏色模式

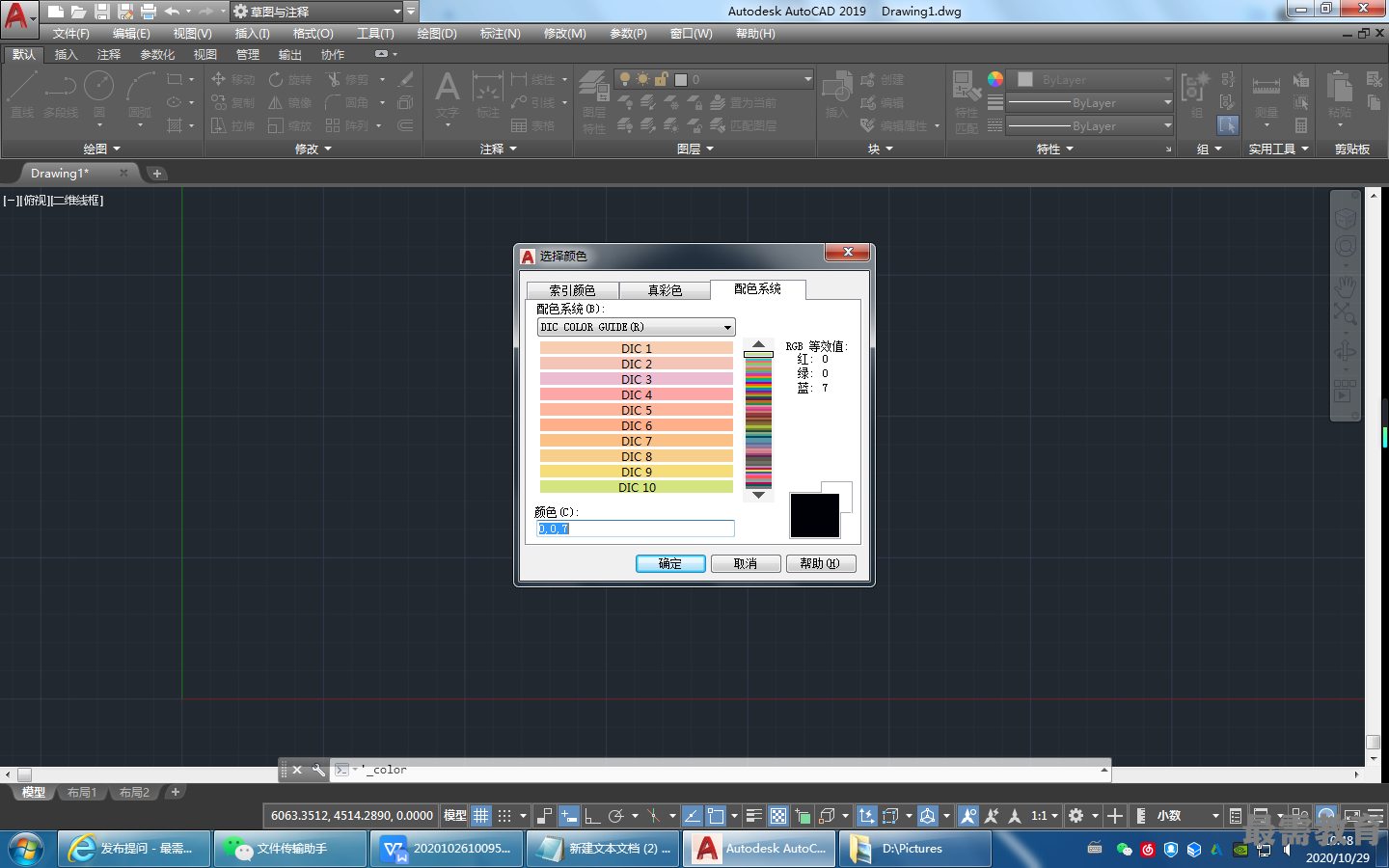

3.“配色系統”選項卡
選擇“配色系統”選項卡,可以從標準配色系統(如Pantone)中選擇預定義的顏色,如圖所示。首先在“配色系統”下拉列表框中選擇需要的系統,然后拖動右邊的滑塊來選擇具體的顏色,所選顏色編號顯示在下面的“顏色”文本框中,也可以直接在該文本框中輸入編號值來選擇需要的顏色。
