AutoCAD2019——設置線型說明

1.在“圖層特性管理器”選項板中設置線型
單擊“默認”選項卡的“圖層”面板中的“圖層特性”按鈕，打開“圖層特性管理器”選項板，如圖所示。在圖層列表的線型列下單擊線型名，系統打開“選擇線型”對話框，如圖所示，對話框中選項的含義如下。
(1)“已加載的線型”列表框：顯示在當前繪圖中加載的線型，可供用戶選用，其右側顯示線型的形式。

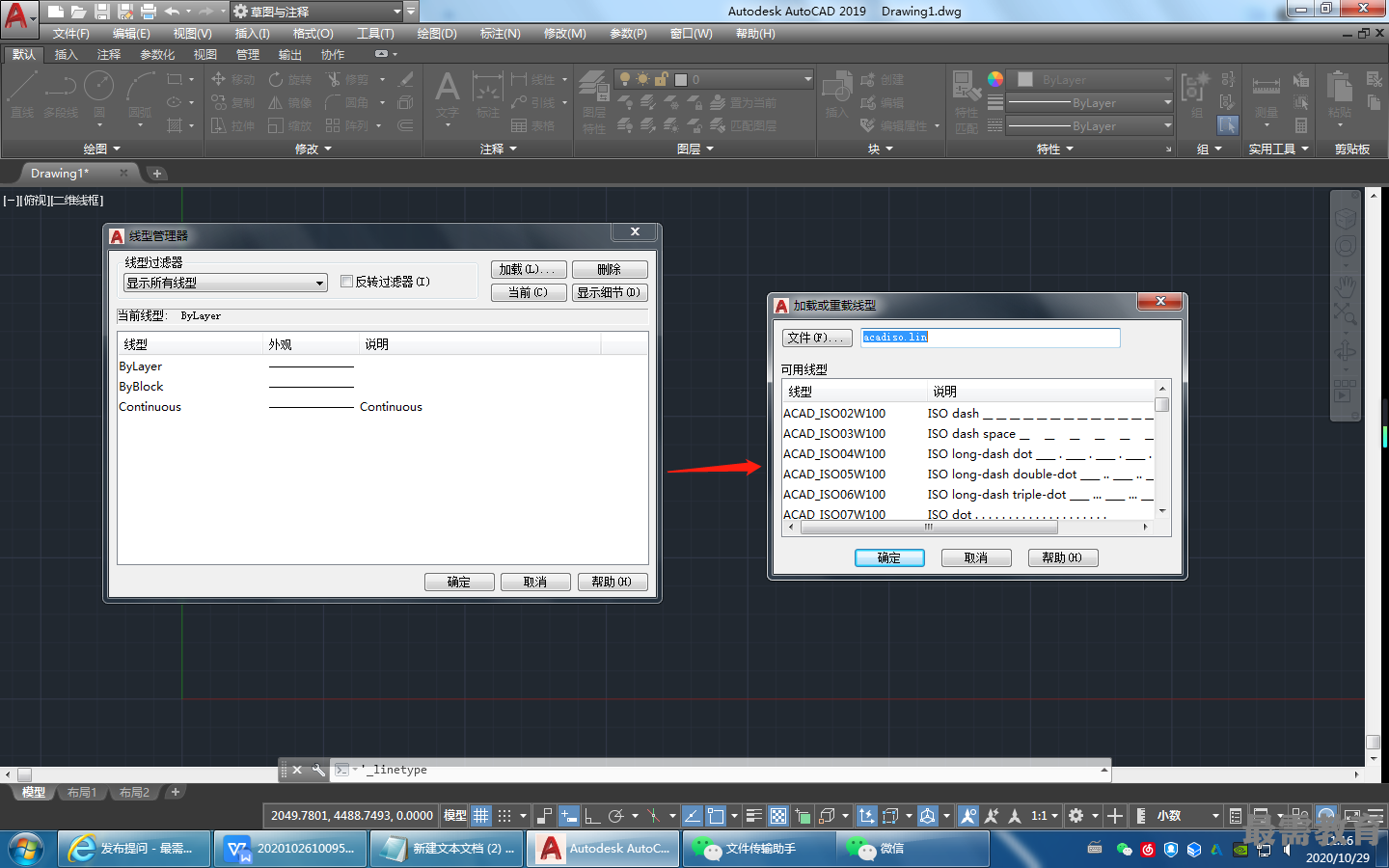

(2)“加載”按鈕：單擊該按鈕，打開“加載或重載線型”對話框，用戶可通過此對話框加載線型并把它添加到線型列中。但要注意的是，加載的線型必須是在線型庫（LIN)文件中定義過的。標準線型都保存在acad.lin文件中。

2.直接設置線型
命令行：LINETYPE。

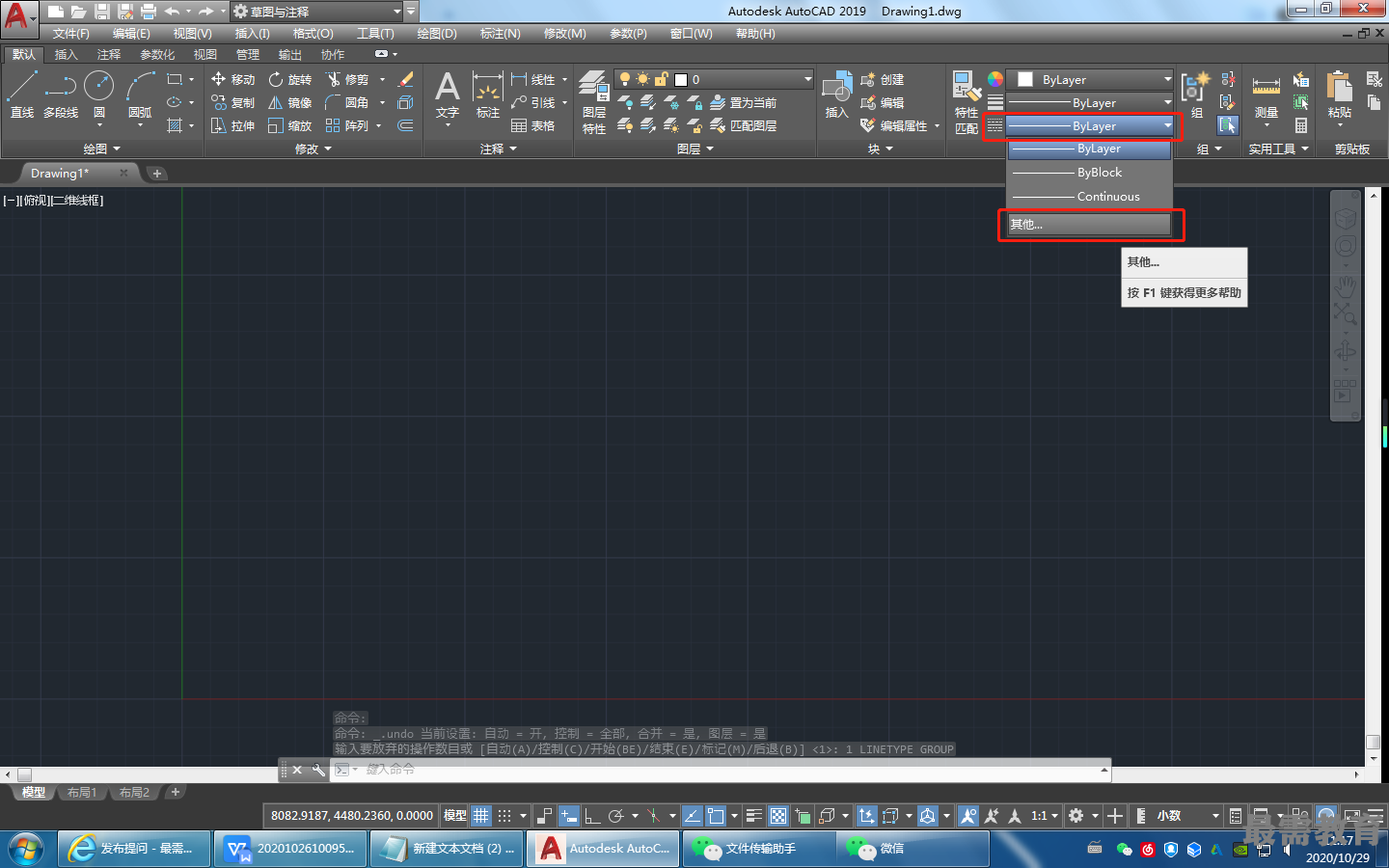

功能區:單擊“默認”選項卡的“特性”面板中的“線型”下拉菜單中的“其 他”按鈕，如圖2-16所示。

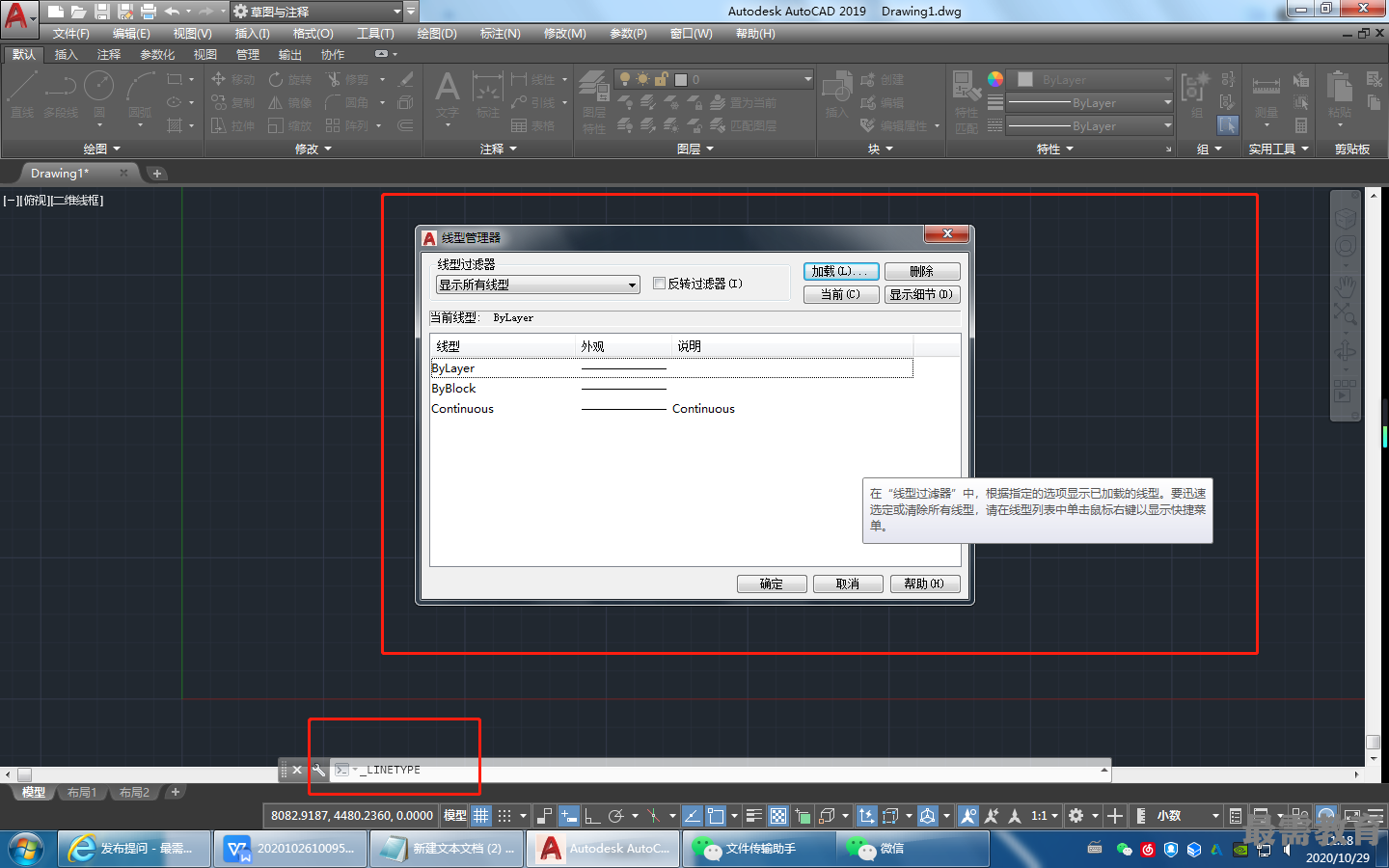

在命令行輸入上述命令后按Enter鍵，系統打開“線型管理器”對話框，如圖所示，用戶可在該對話框中設置線型。該對話框中的選項含義與前面介紹的選項含義相同，此處不再贅述。
