AutoCAD2019——線寬的設置
在國家標準GB/T 4457.4—2002中,對機械圖樣中使用的各種圖線的線寬做了規定,圖 線分為粗、細兩種,粗線的寬度^應按圖樣的大小和圖形的復雜程度,在0.2?2_選擇’細 線的寬度約為W2。AutoCAD 2019提供了相應的工具幫助用戶來設置線寬。
1.在“圖層特性管理器”中設置線型
打開“圖層特性管理器”選項板,單擊該層的“線寬”項,打開“線寬”對話框,其中列出了 AutoCAD 2019設定的線寬,用戶可從中選取。
2.直接設置線寬
命令行:LINEWEIGHT。
菜單欄:選擇菜單欄中的“格式”>“線寬”命令。

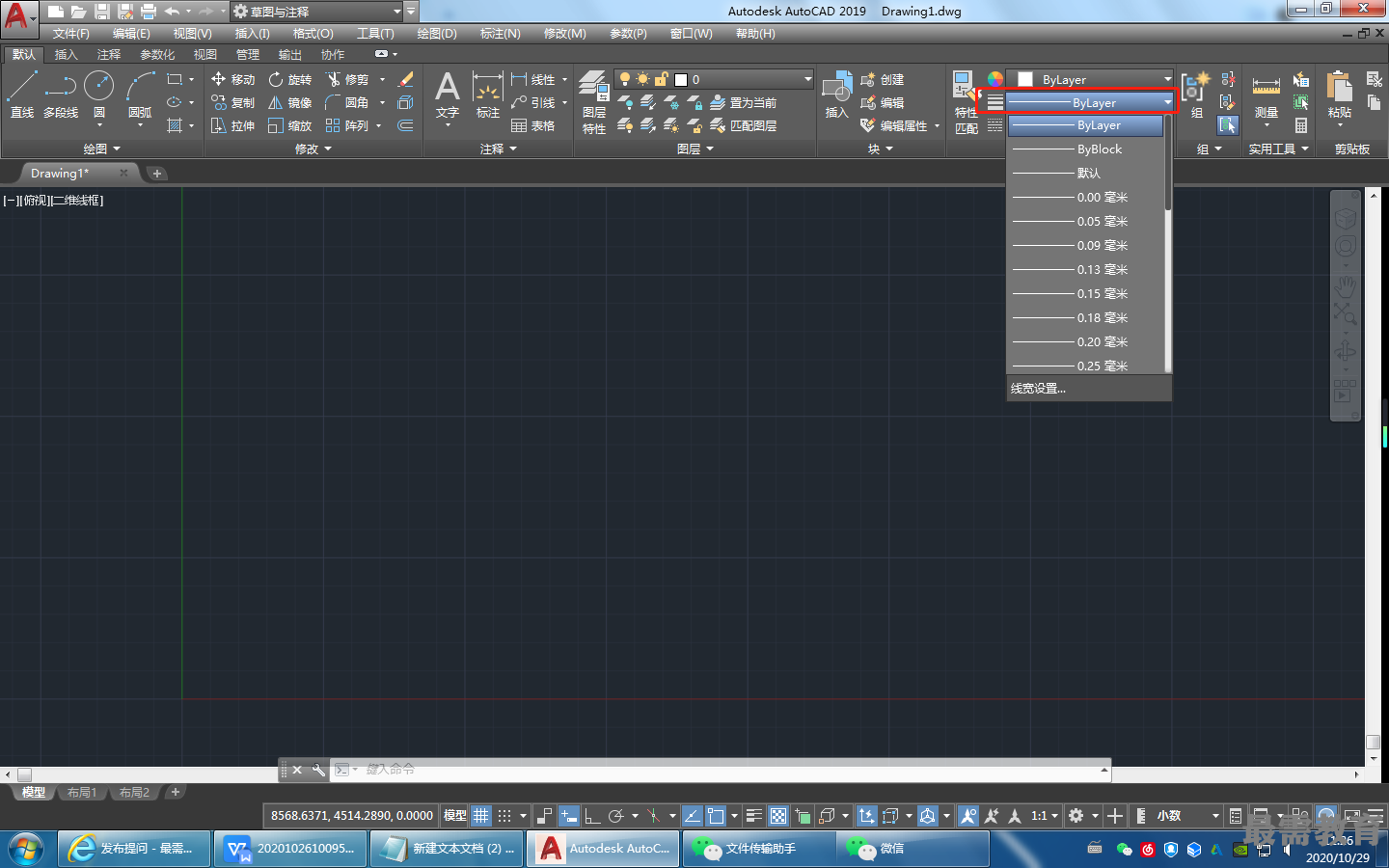

功能區:?jiǎn)螕簟澳J(rèn)”選項卡的“特性”面板中的“線寬”下拉菜單中的“線寬設置”按鈕,如圖所示。
在命令行輸入上述命令后,系統打開“線寬”對話框。
設置了線寬,但在圖形中顯示不出效果來,出現這種情況一般有以下兩種原因。
(1)沒有打開狀態中的“顯示線寬”按鈕。
(2)線寬設置的寬度不夠,AutoCAD 2019只能顯示出0.30mm以上的線寬的寬度,如果寬度低于0.30mm,就無法顯示出線寬的效果。
