AutoCAD2019——直線操作
1.繪制探測器外框

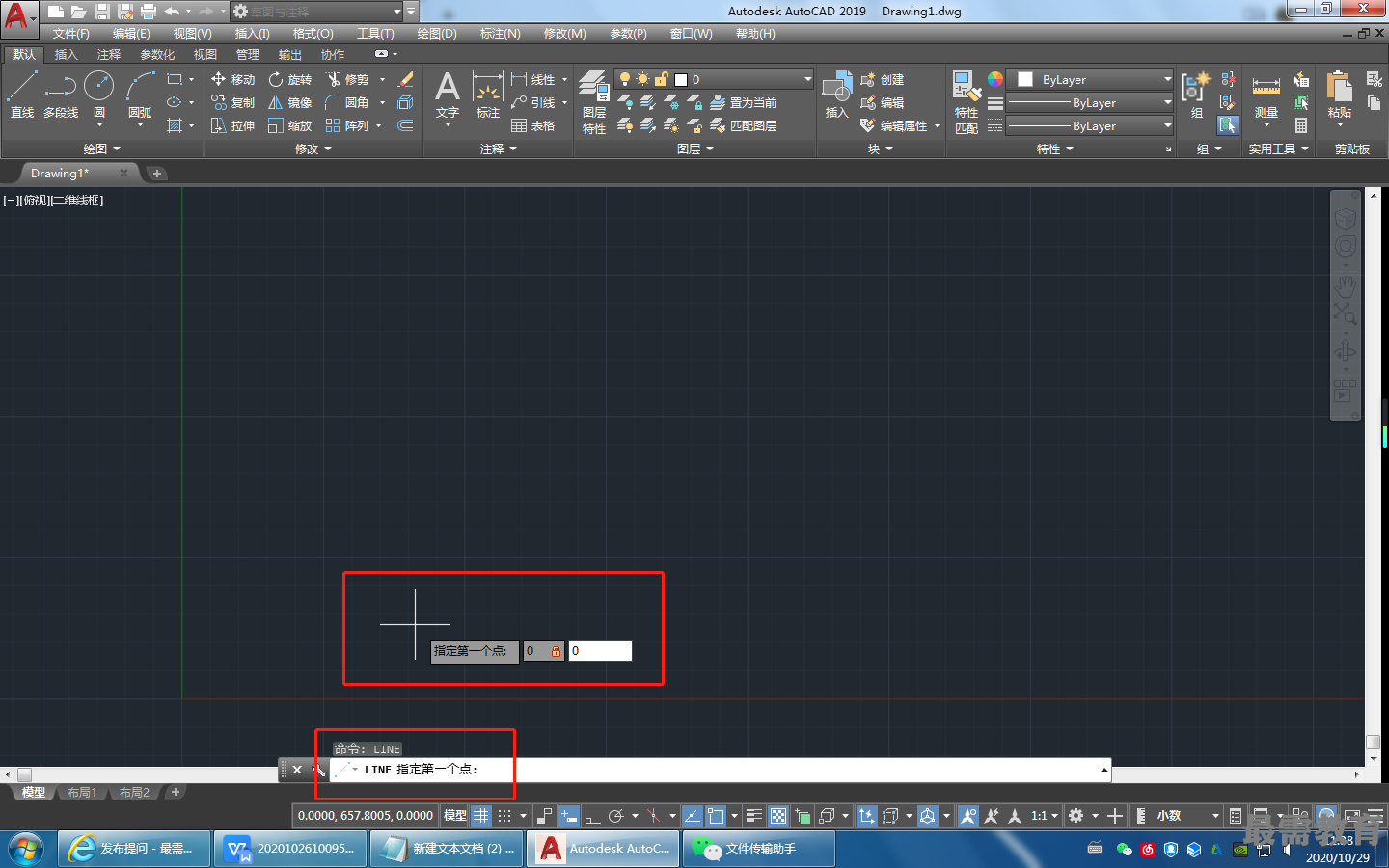

(1 )系統默認打開動態輸入,如果動態輸入沒有打開,單擊狀態欄中的“動態輸入”按鈕,打開動態輸入,單擊“默認”選項卡的“繪圖”面板中的“直線”按鈕,在動態輸入框中輸入第一點坐標為(0,0),如圖所示。按Enter鍵確認第一點。

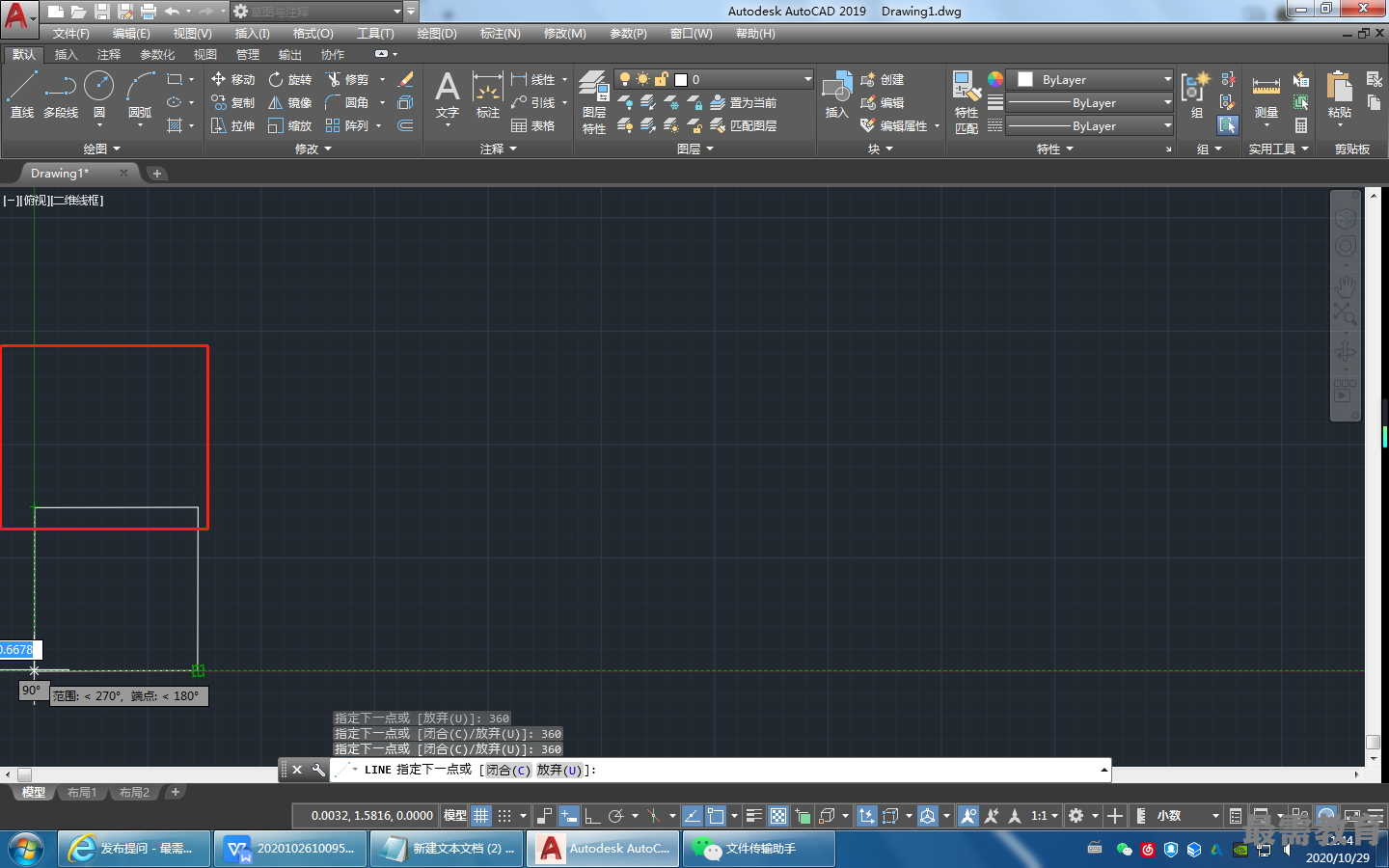

(2)在動態輸入框中輸入長度為360,按Tab鍵切換到角度輸入框,輸入角度為0°,如圖所示。按Enter鍵確認第二點。
(3)重復上述步驟輸入第三點長度為360,角度為90°;輸入第四點長度為360,角度為180°,最后輸入C (閉合),按Enter鍵確認,形成一個封閉的正方形,作為探測器的外框。
2.繪制內部結構

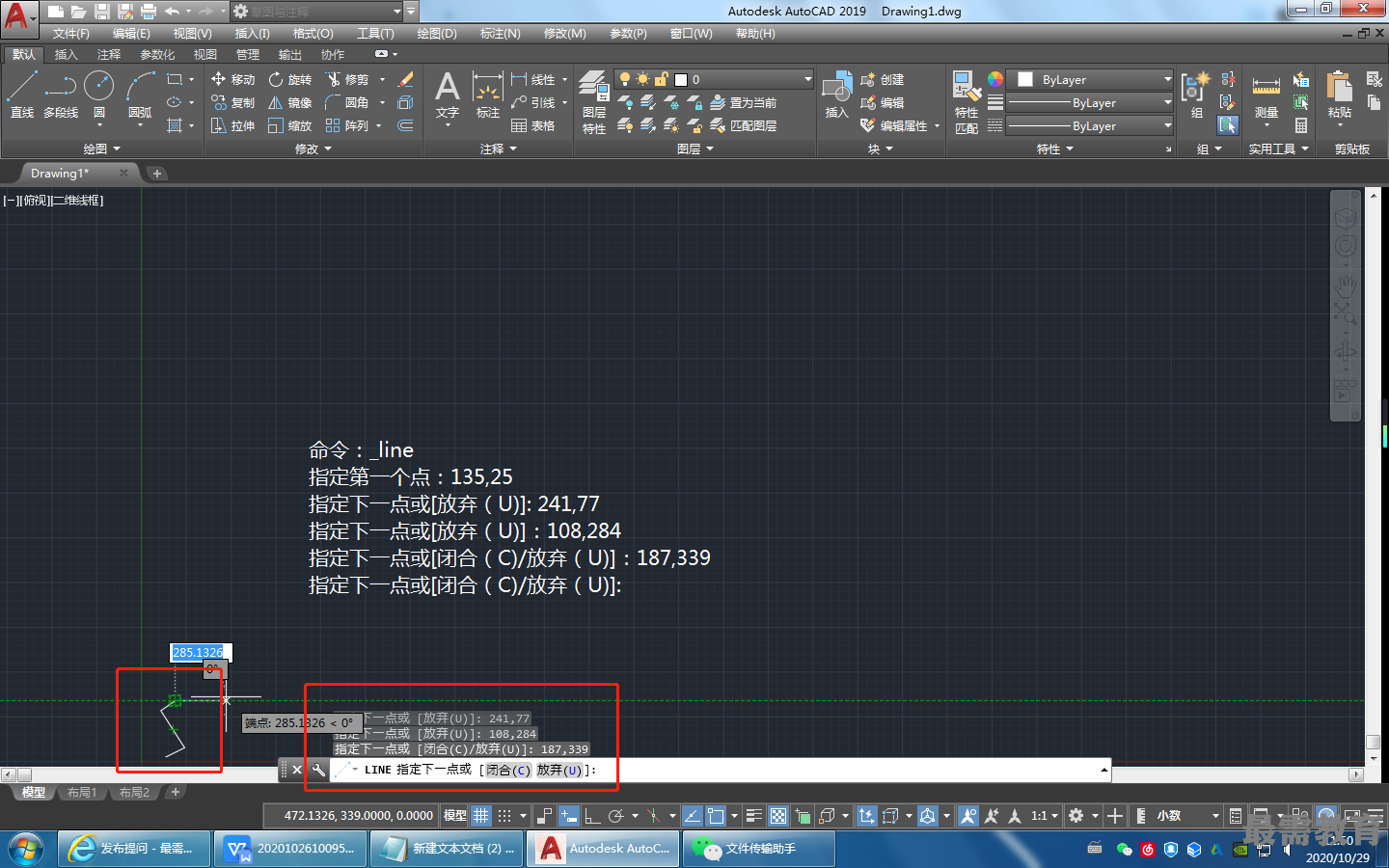

單擊狀態欄中的“動態輸入”按鈕,關閉動態輸入,把文字輸入狀態調整為英文狀態。單擊“默認”選項卡的“繪圖”面板中的“直線”按鈕,繪制內部結構,命令行提示與操作如下。
注意:
(1)一般每個命令有4種執行方式,這里只給出了命令行執行方式,其他三種執行方式的操作方法 與命令行執行方式相同。
(2)坐標中的逗號必須在英文狀態下輸入,否則會出錯。
