AutoCAD2019——直線選項說明

1.若采用按Enter鍵響應“指定第一個點”提示，系統會把上次繪制圖線的終點作為本次圖線的起始點。若上次操作為繪制圓弧，按Enter鍵響應后繪出通過圓弧終點并與該圓弧相切的直線段，該線段的長度為光標在繪圖區指定的一點與切點之間線段的距離。
2.在“指定下一點”提示下，用戶可以指定多個端點，從而繪出多條直線段。但是，每一段直線都是一個獨立的對象，可以進行單獨的編輯操作。
3.繪制兩條以上直線段后，若采用輸入選項C響應“指定下一點”提示，系統會自動連接起始點和最后一個端點，從而繪出封閉的圖形。
4.若采用輸入選項U響應提示，則刪除最近一次繪制的直線段。
5.若設置正交方式（單擊狀態欄中的“正交模式”按鈕)，只能繪制水平線段或垂直線段。

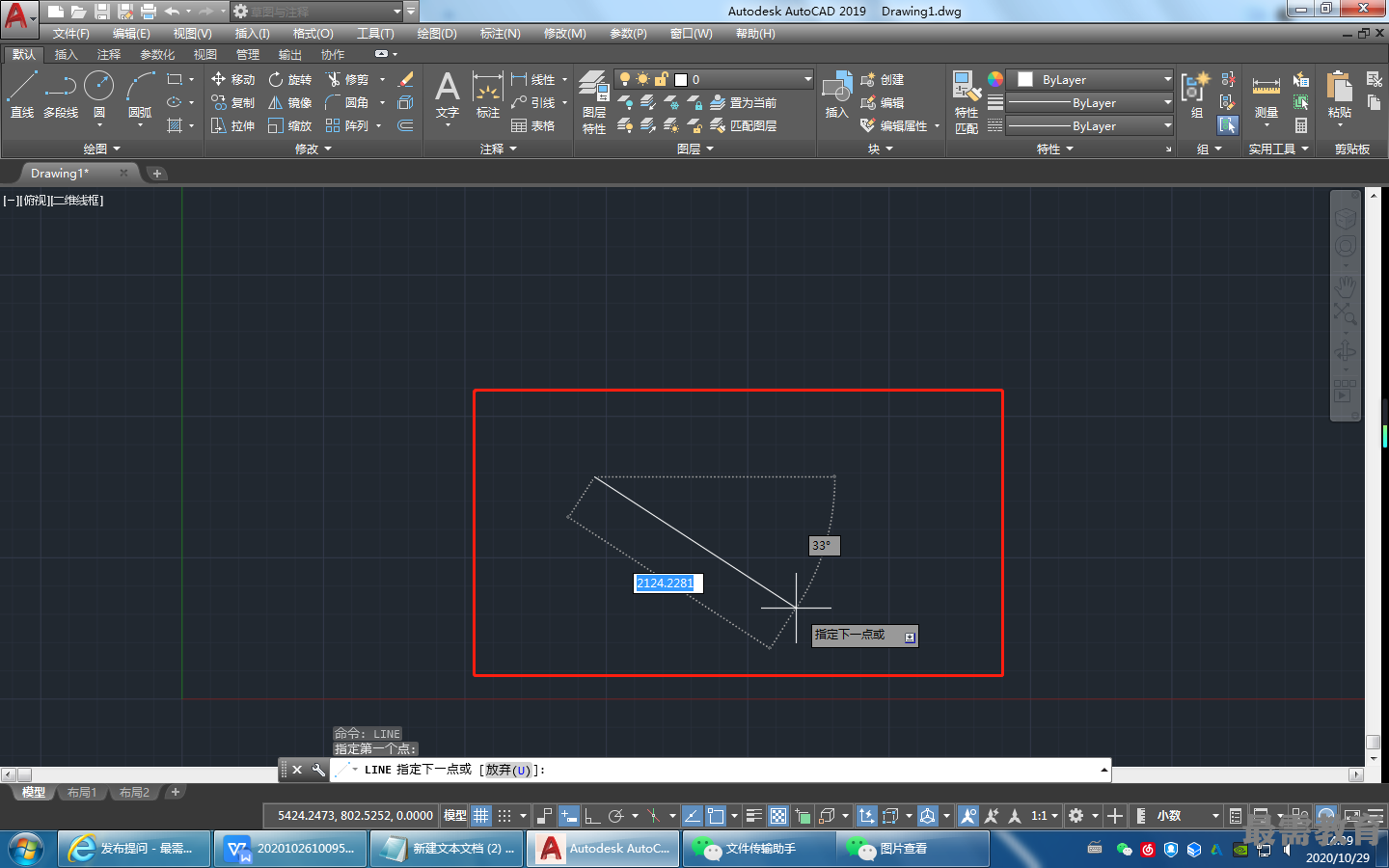

6.若設置動態數據輸入方式（單擊狀態欄中的“動態輸入”按鈕),則可以動態輸入坐標或長度值，效果與非動態數據輸入方式類似，如圖所示，除了特別需要，以后不再強調，而只按非動態數據輸入方式輸入相關數據。

技巧：
(1)由直線組成的圖形，每條線段都是獨立的對象，可對每條直線段進行單獨編輯。
(2)在結束直線命令后，再次執行直線命令，根據命令行提示，直接按Enter鍵，則以上次最后繪 制的線段或圓弧的終點作為當前線段的起點。
(3)在命令行中輸入三維點的坐標，則可以繪制三維直線段。
