AutoCAD2019—— 構造線

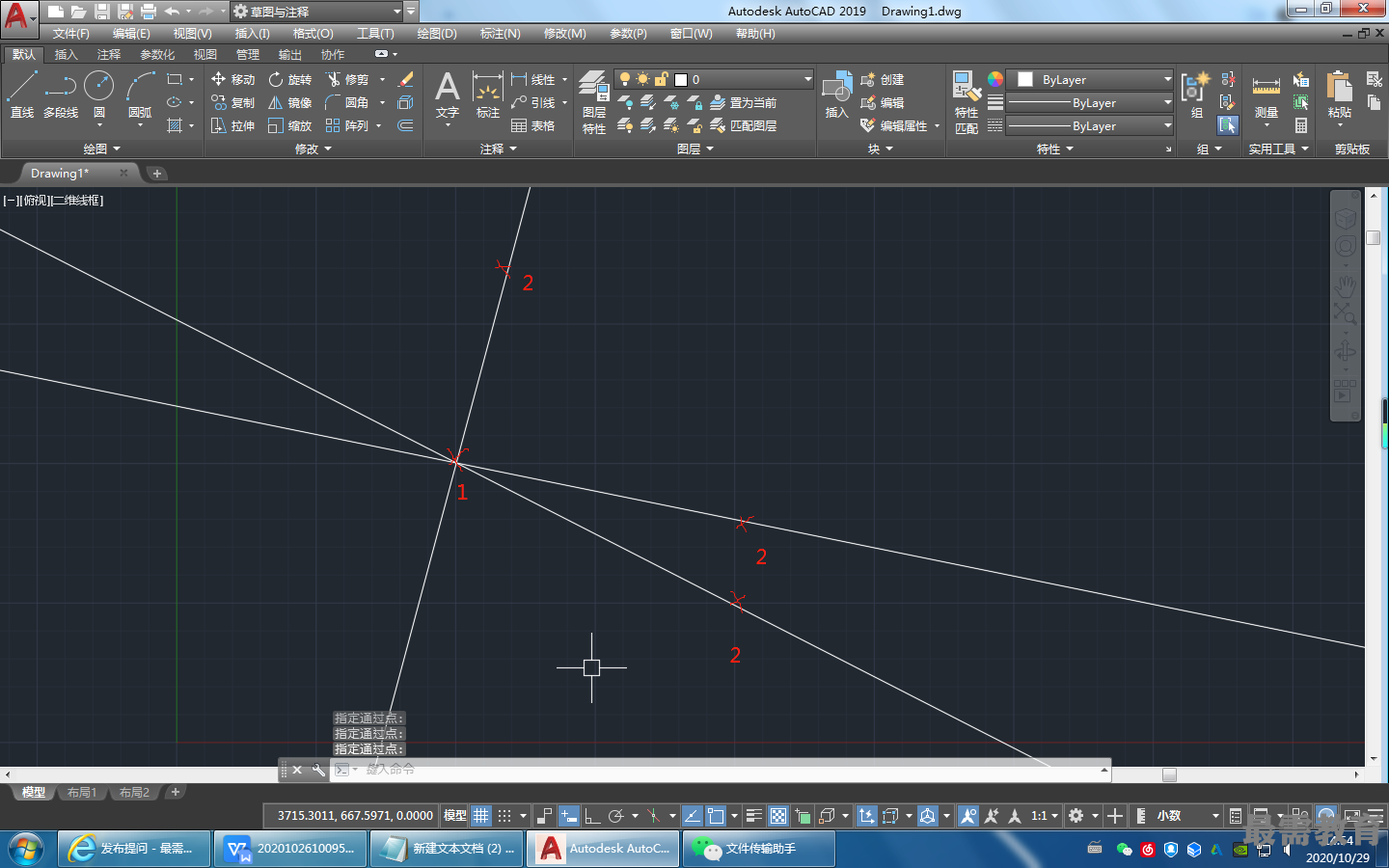

構造線就是無窮長度的直線，用于模擬手工作圖中的輔助作圖線。構造線用特殊的線型顯示，在圖形輸出時可不作輸出。應用構造線作為輔助線繪制機械圖中的三視圖是構造線的主要用途，構造線的應用保證三視圖之間“主、俯視圖長對正，主、左視圖高平齊，俯、左 視圖寬相等”的對應關系。如圖所示為應用構造線作為輔助線繪制機械圖中三視圖的示例。圖中細線為構造線，粗線為三視圖輪廓線。

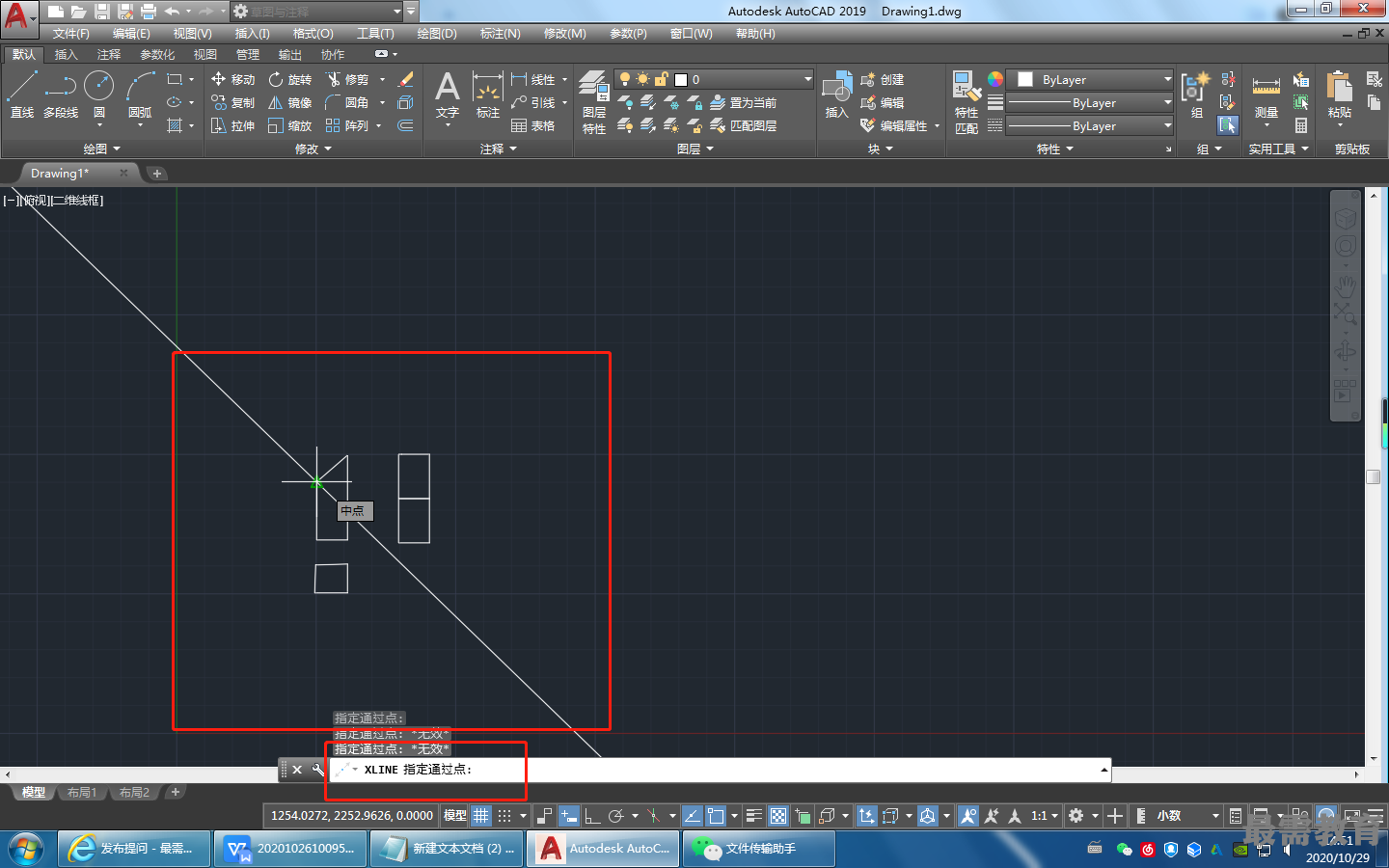

命令行：XLINE (快捷命令：XL)。
菜單欄：選擇菜單欄中的“繪圖”>“構造線”命令。
工具欄：單擊“繪圖”工具欄中的“構造線”按鈕。
功能區：單擊“默認”選項卡的“繪圖”面板中的“構造線”按鈕。
