AutoCAD2019——橢圓與橢圓弧的選項說明

(1)指定橢圓的軸端點：根據兩個端點定義橢圓的第一條軸，第一條軸的角度確定了整個橢圓的角度。第一條軸既可定義橢圓的長軸，也可定義其短軸。橢圓按圖中顯示的1—2—3—4順序繪制。

(2)圓弧(A):用于創建一段橢圓弧，與“單擊‘默認’選項卡的‘繪圖’面板中的‘橢圓弧’按鈕”功能相同。其中第一條軸的角度確定了橢圓弧的角度。第一條軸既可定義橢圓弧長軸，也可定義其短軸。選擇該選項，系統命令行中繼續提示與操作如下。
指定捕圓弧的軸端點或[中心點(c)]:(指定端點或輸入c)
指定軸的另一個端點:（指定另一端點）
指定另一條半軸長度或[旋轉(RH:(指定另一條半軸長度或輸入R)
指定起點角度或[參數(P)]:(指定起始角度或輸入P)
指定端點角度或[參數(P)/夾角（I)]:
其中各選項含義如下。

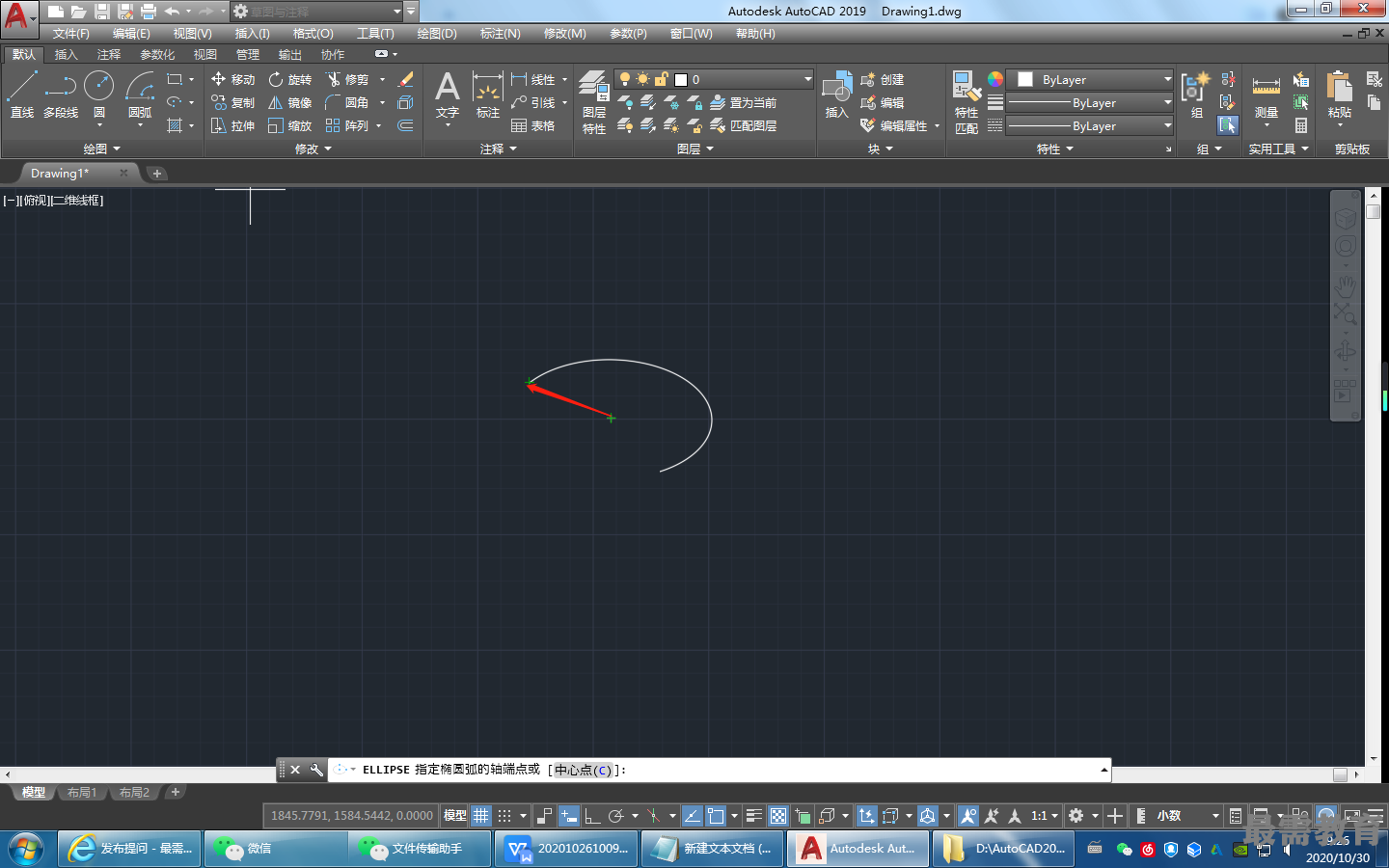

①起點角度：指定橢圓弧端點的兩種方式之一，光標與橢圓中心點連線的夾角為橢圓端點位置的角度，如圖所示。

②參數(P):指定橢圓弧端點的另一種方式，該方式同樣是指定橢圓弧端點的角度，但通過以下矢量參數方程式創建橢圓弧。
p(w)=cH-ax cosw+bxsinw
其中，c是橢圓的中心點，a和b分別是橢圓的長軸和短軸，u為光標與橢圓中心點連線的夾角。
③夾角(I):定義從起點角度開始的包含角度。
④中心點(C):通過指定的中心點創建橢圓。
⑤旋轉(R):通過繞第一條軸旋轉圓來創建橢圓。相當于將一個圓繞橢圓軸翻轉一個角度后的投影視圖。
