AutoCAD2019——查看圖像細節

(1)打開文件。

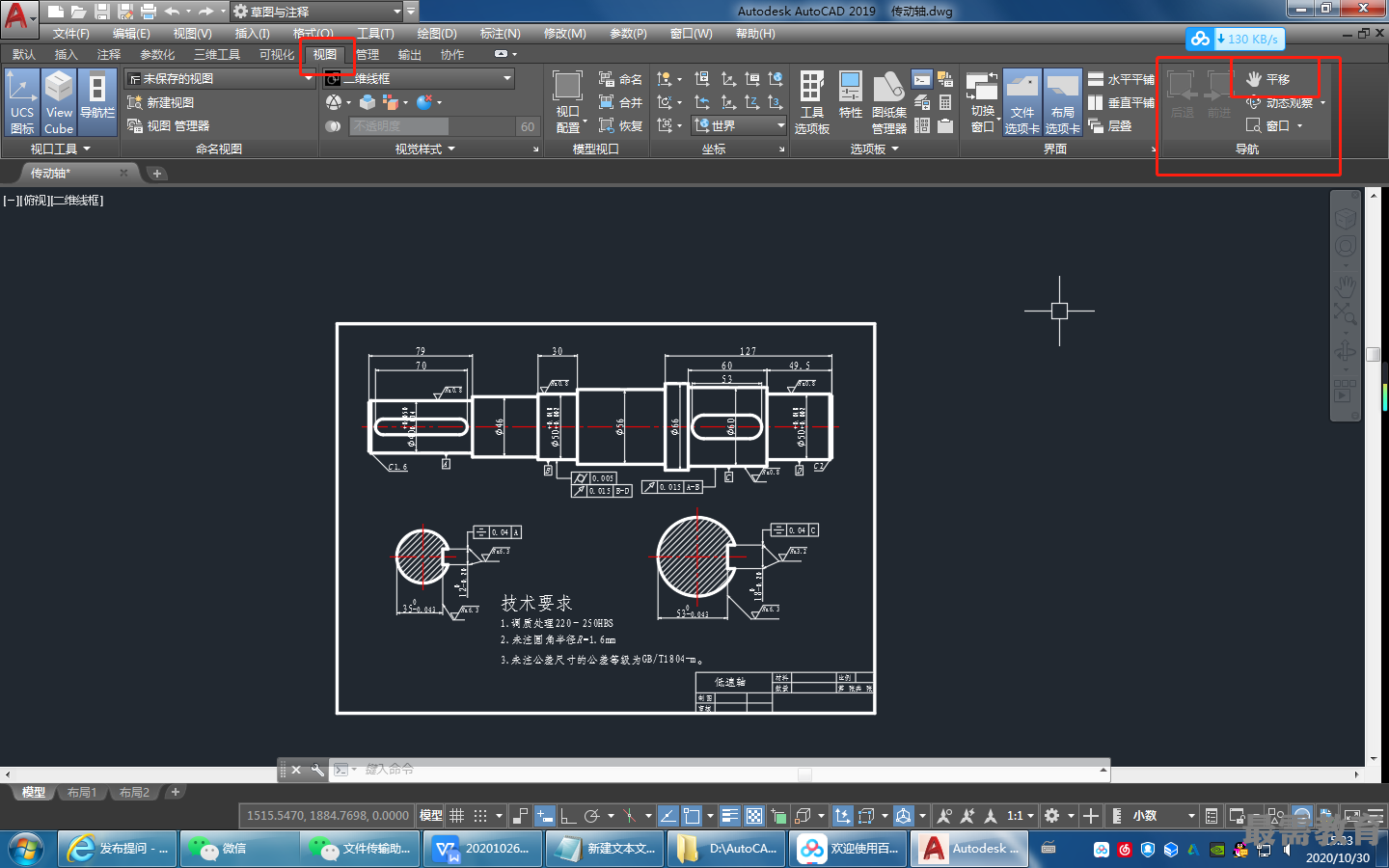

(2)單擊“視圖”選項卡的“導航”面板中的“平移”按鈕，用鼠標將圖形向左拖動，如圖所示。

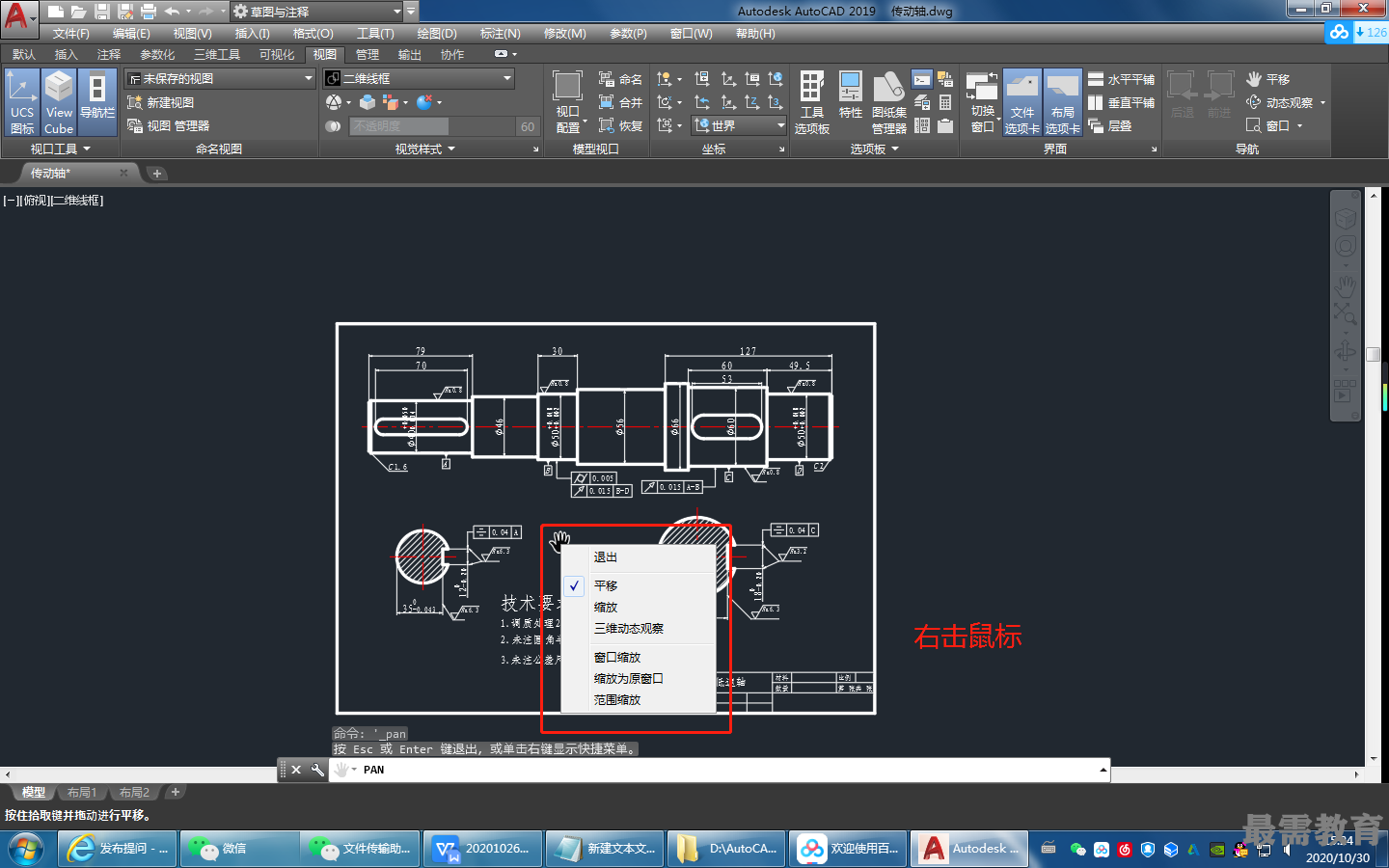

(3)右擊，系統打開快捷菜單，選擇其中的“縮放”命令，如圖所示。

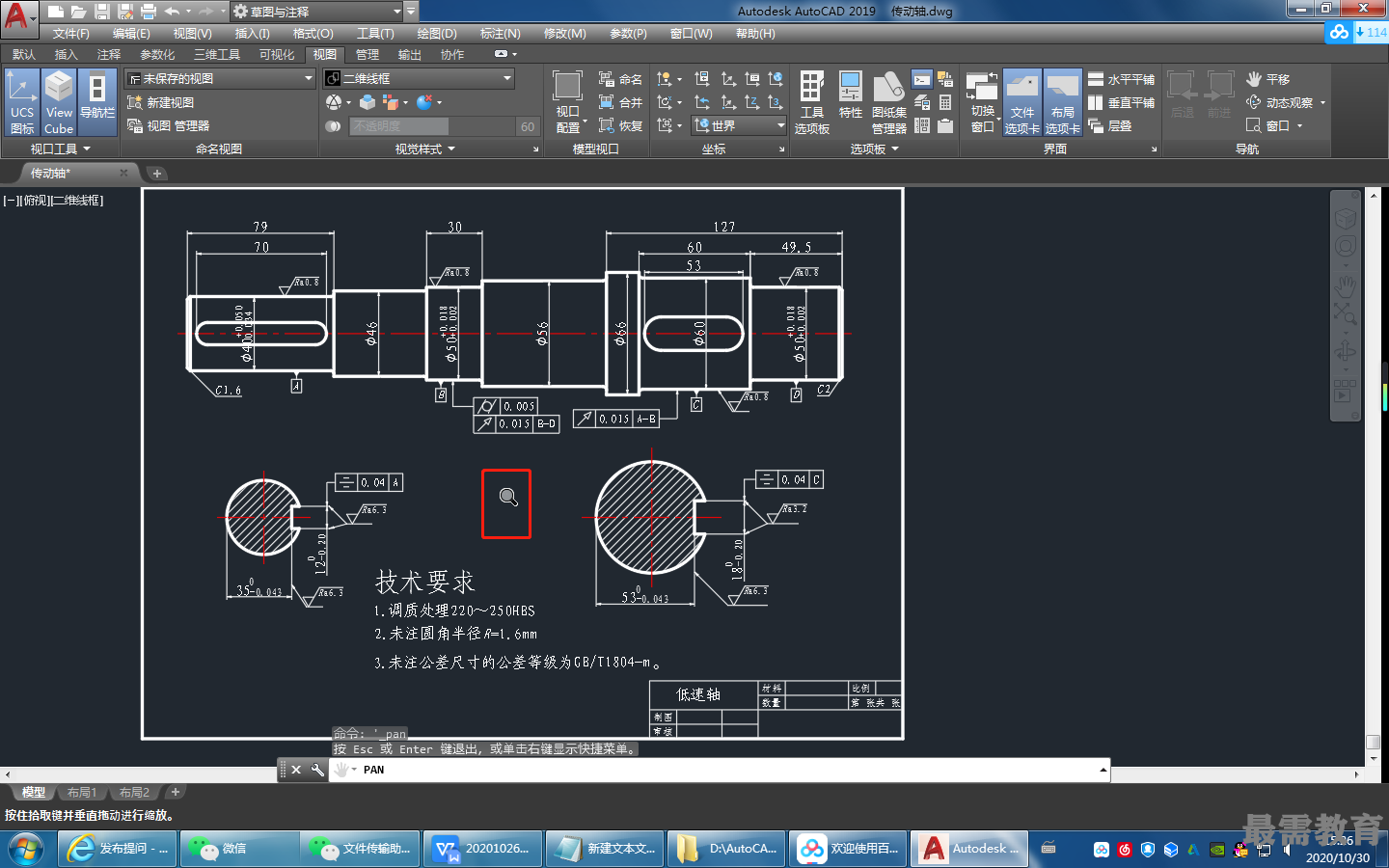

繪圖平面出現縮放標記，向上拖動鼠標，將圖形實時放大，單擊“視圖”選項卡的“導 航”面板中的“平移”按鈕?,將圖形移動到中間位置，結果如圖所示。

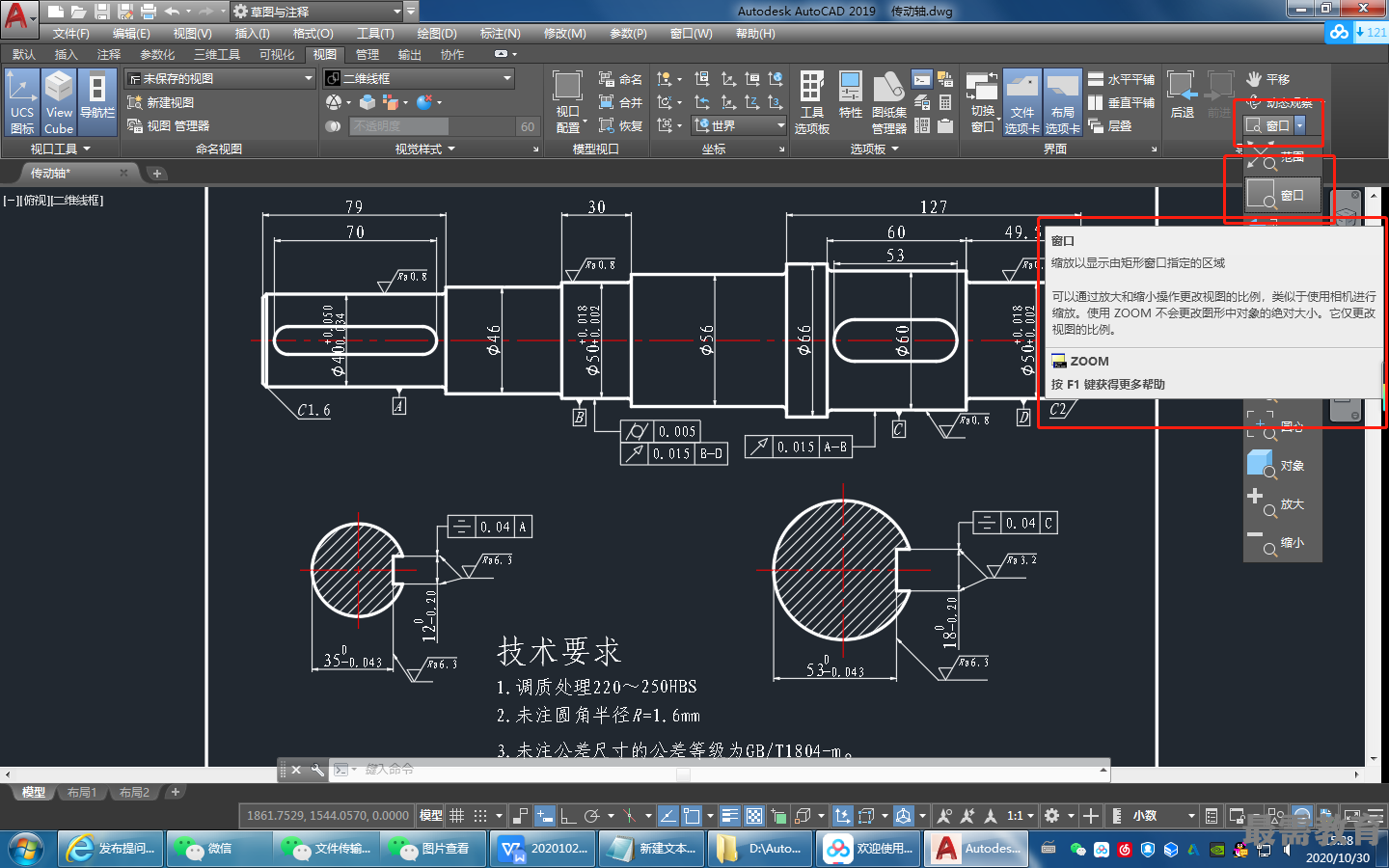

(4)單擊“視圖”選項卡的“導航”面板中的“窗口”按鈕，用鼠標拖出一個縮放窗口。單擊確認，窗口縮放結果如圖所示。

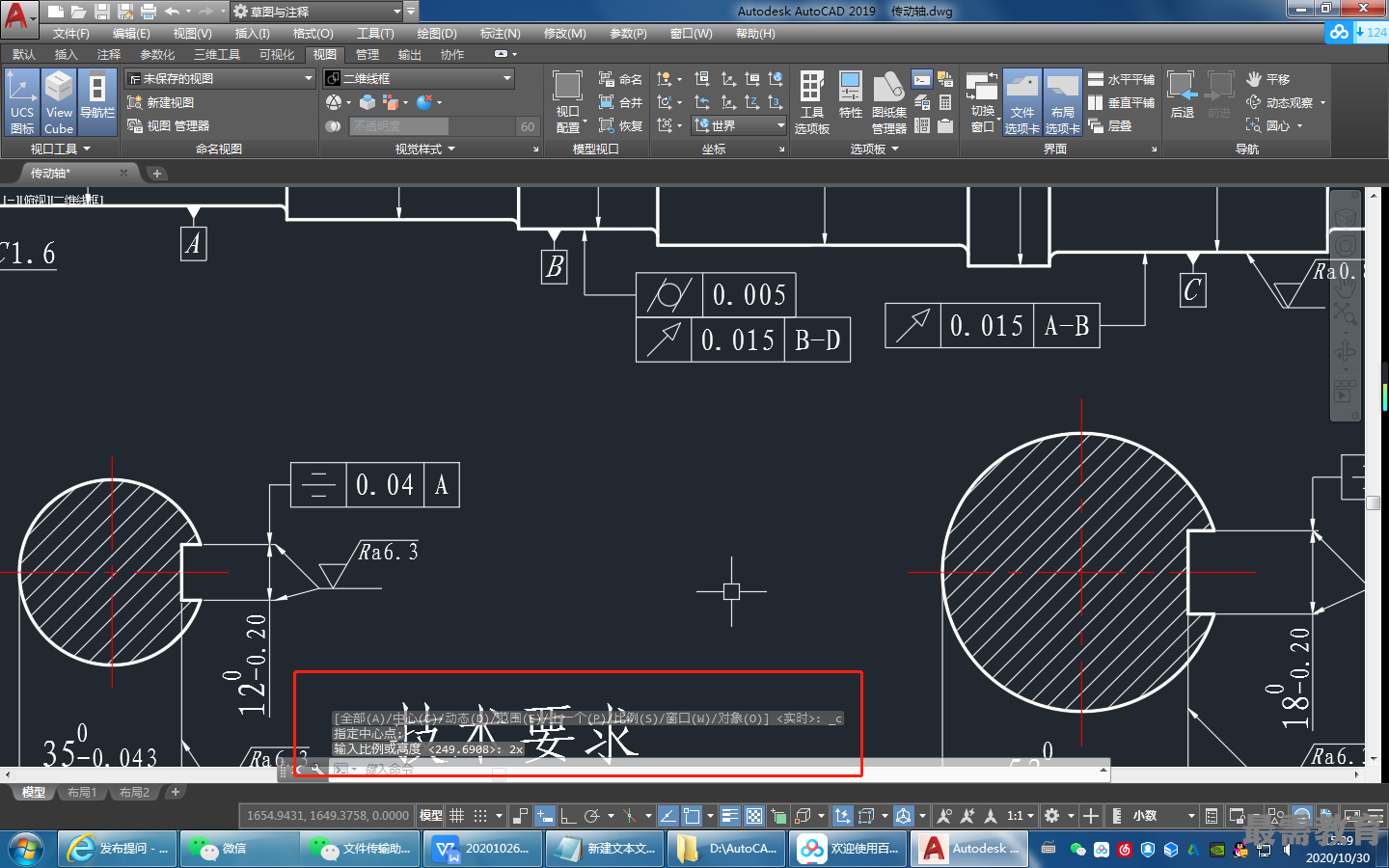

(5)單擊“視圖”選項卡的“導航”面板中的“圓心”按鈕，在圖形上要查看大體位置并指定一個縮放中心點。在命令行提示下輸入2X為縮放比例，縮放結 果如圖所示。

(6)單擊“視圖”選項卡的“導航”面板中的“上一個”按鈕，系統自動返回上一次縮放的圖形窗口，即中心縮放前的圖形窗口。

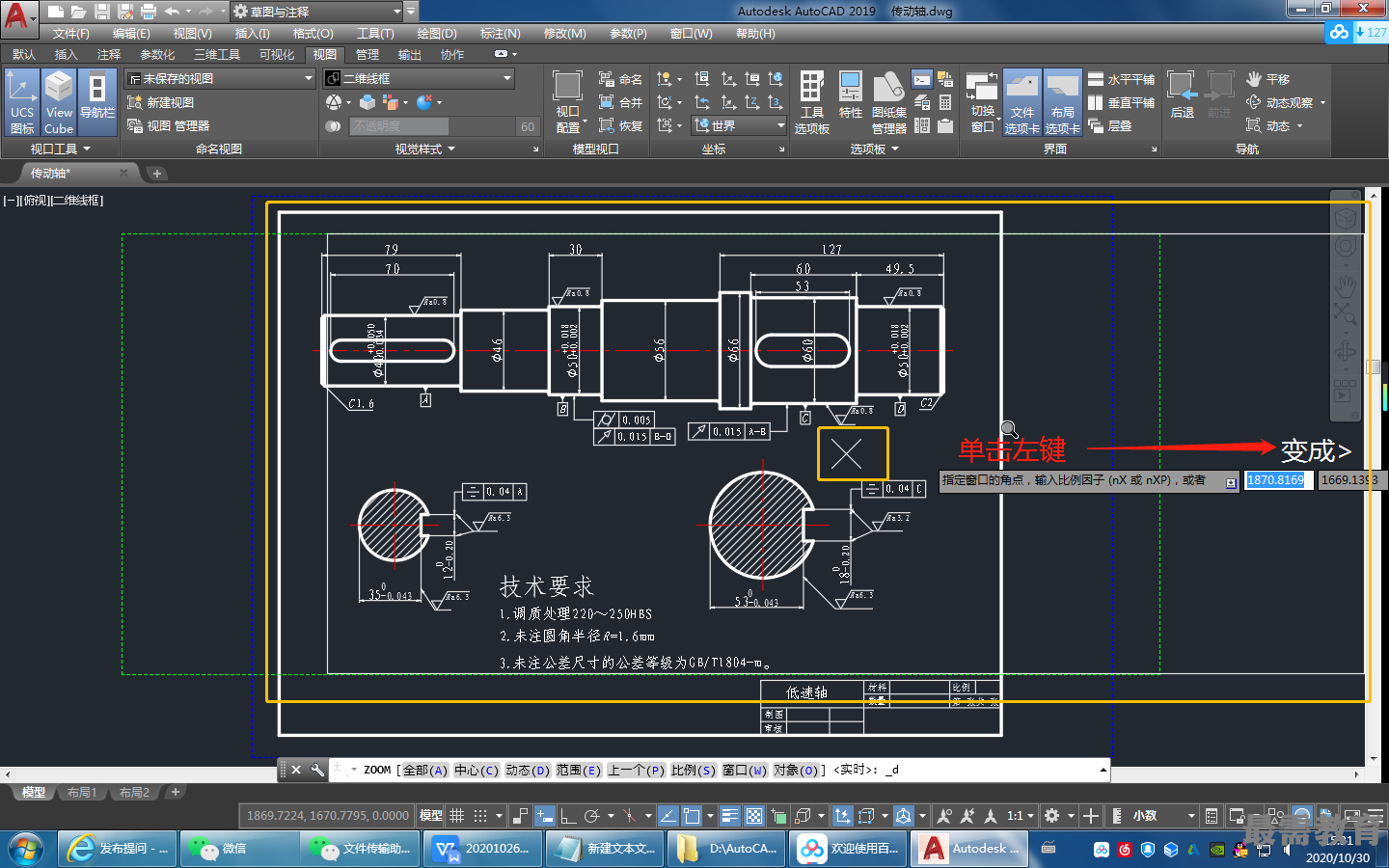

(7)單擊“視圖”選項卡的“導航”面板中的“動態”按鈕，這時，圖形平面上會出現一個中心有小叉的顯示范圍框，結果如圖所示。
(8)單擊，會出現右邊帶箭頭的縮放范圍顯示框。拖動鼠標，可以看出帶箭頭的范圍框大小在變化。松開鼠標左鍵，范圍框又變成帶小叉的形式，可以再次按住鼠標左鍵平移顯示框。按Enter鍵，則系統顯示動態縮放后的圖形，結果如圖所示。

(9)單擊“視圖”選項卡的“導航”面板中的“全部”按鈕系統將顯示全部圖形畫面，最終結果如圖所示。

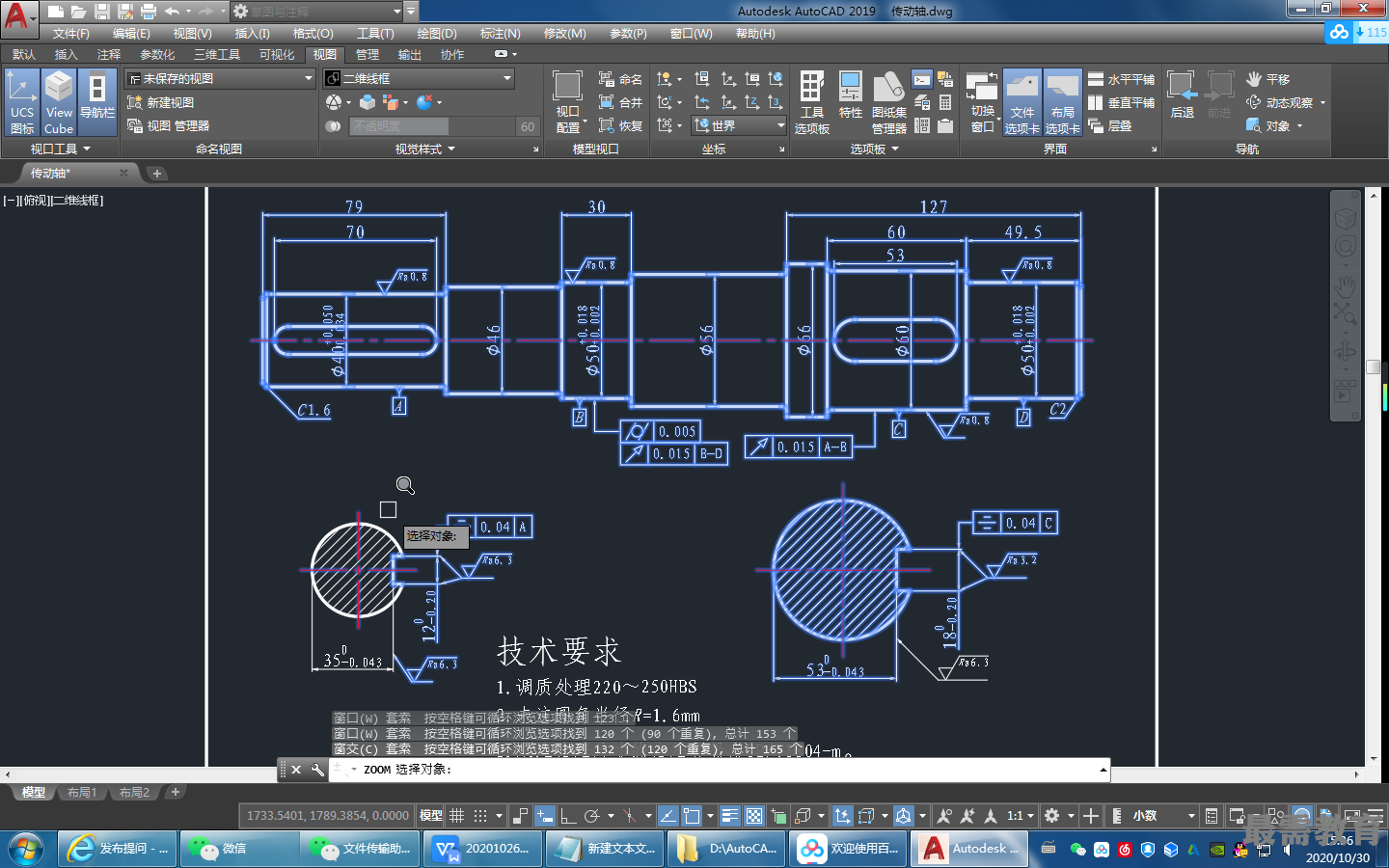

(10)單擊“視圖”選項卡的“導航”面板中的“對象”按鈕，并框選圖中箭頭所示的范圍，系統進行對象縮放，最終結果如圖所示。
