AutoCAD2019——設置頁面布局

提問人:卓娟發布時間:2020-10-30

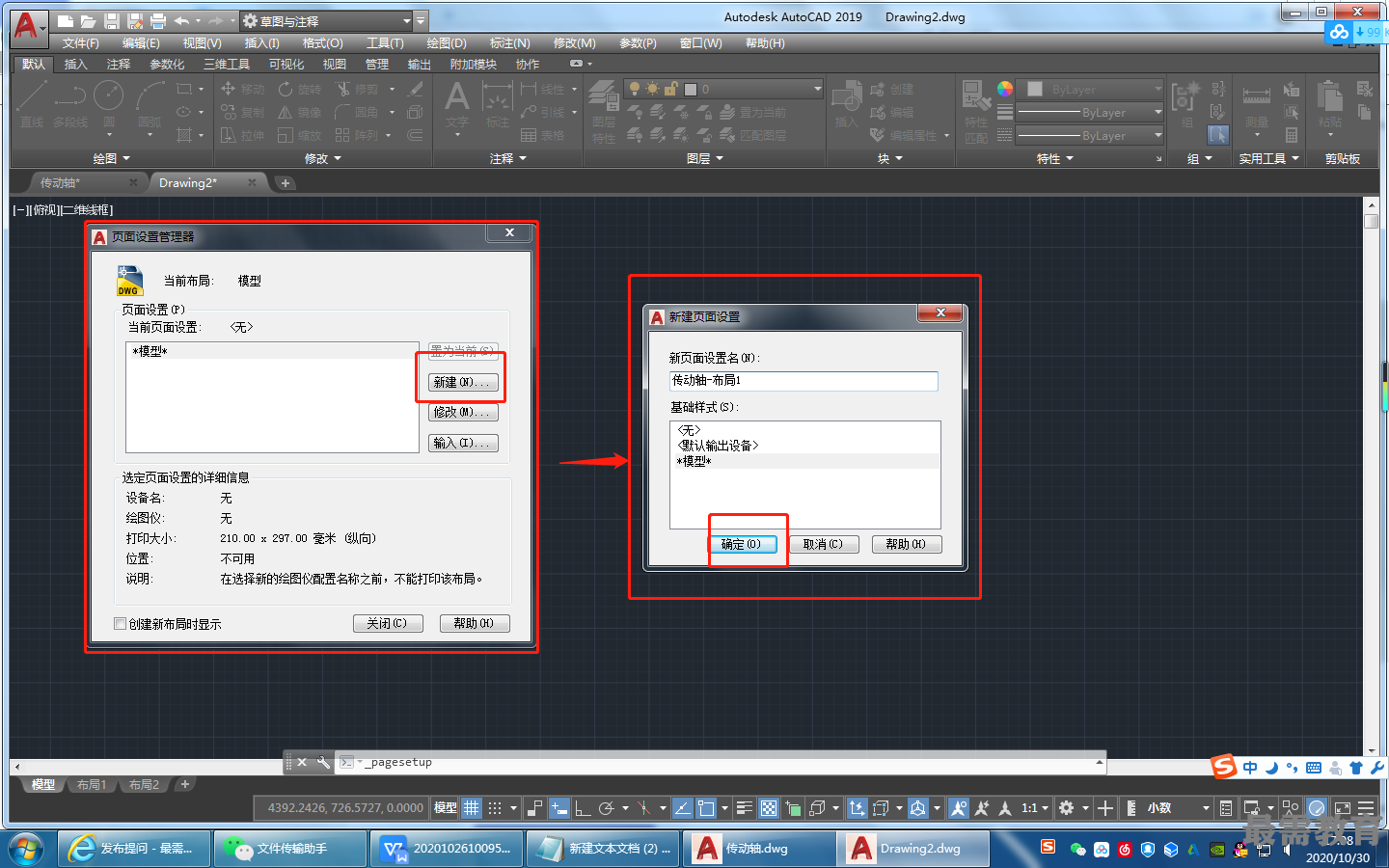

(1)單擊“輸出”選項卡的“打印”面板中的“頁面設置管理器”按鈕,打開“頁面設置管理器”對話框,如圖所示。在該對話框中可以完成新建布局、修改原有布局、 輸入存在的布局和將某一布局置為當前等操作。

(2)在“頁面設置管理器”對話框中單擊“新建”按鈕,打開“新建頁面設置”對話框,如圖所示。

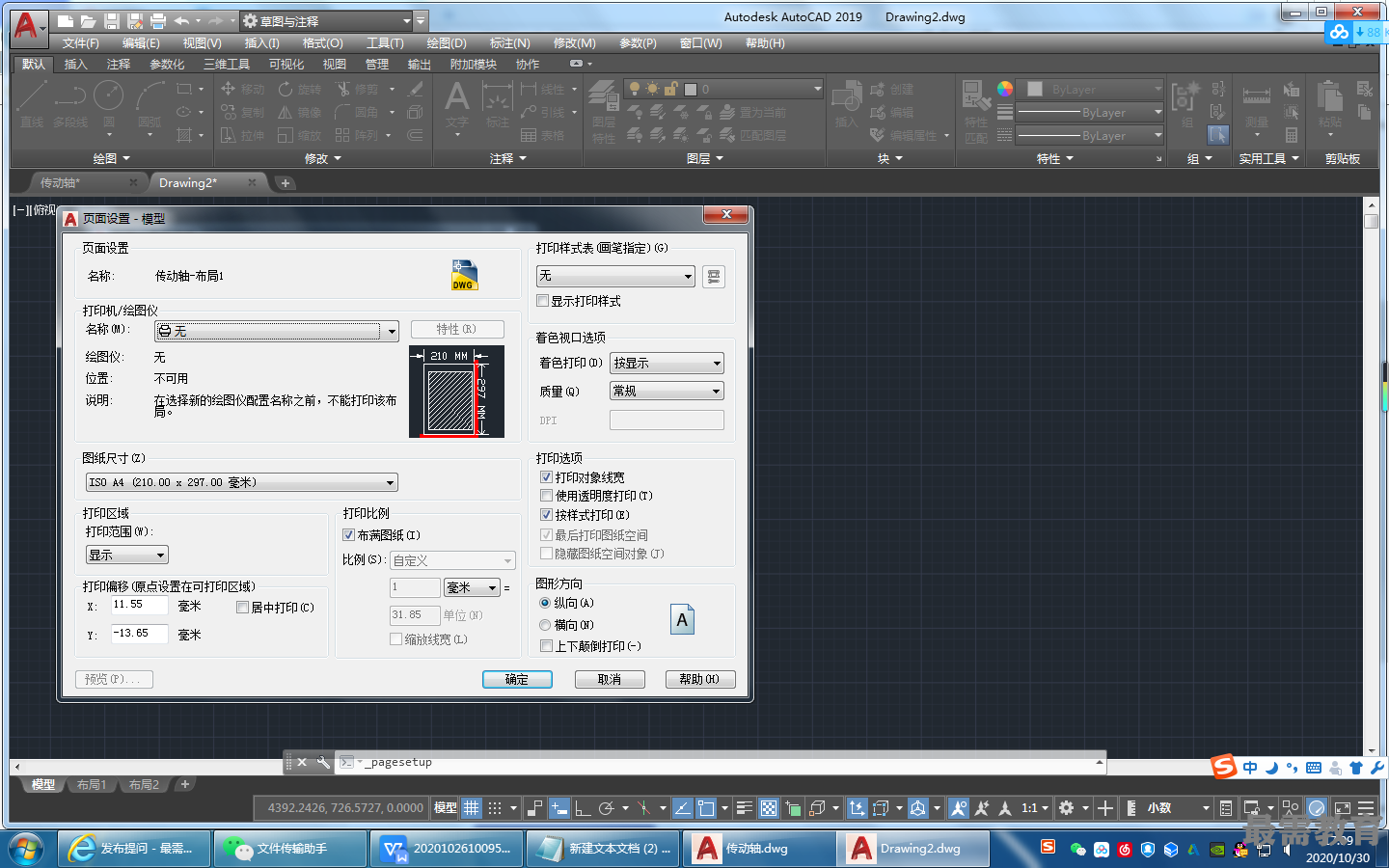

(3)在“新頁面設置名”文本框中輸入新建頁面的名稱,如“傳動軸-布局1”,單擊 “確定”按鈕,打開“頁面設置-傳動軸”對話框,如圖所示。


(4)在“頁面設置-傳動軸”對話框中可以設置布局和打印設備并預覽布局的結果。對于一個布局,可利用“頁面設置-傳動軸”對話框來完成其設置,虛線表示圖紙中當前配置的圖紙尺寸和繪圖儀的可打印區域。設置完畢后,單擊“確定”按鈕。
