AutoCAD2019——從圖紙空間輸出圖形

從圖紙空間輸出圖形時，根據打印的需要進行相關參數的設置，首先應在“頁面設置-布 局”對話框中指定圖紙的尺寸。
(1 )打開文件。

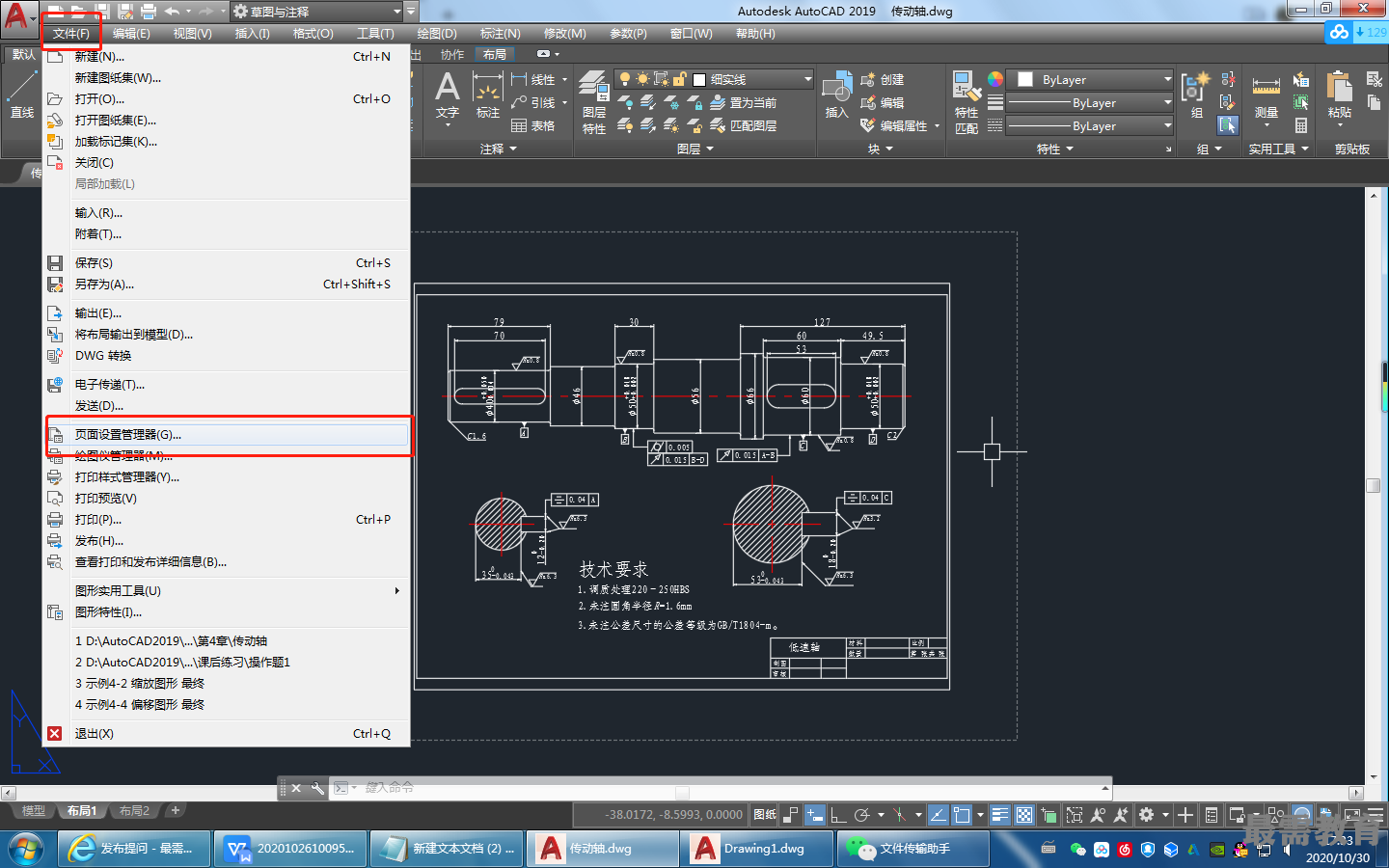

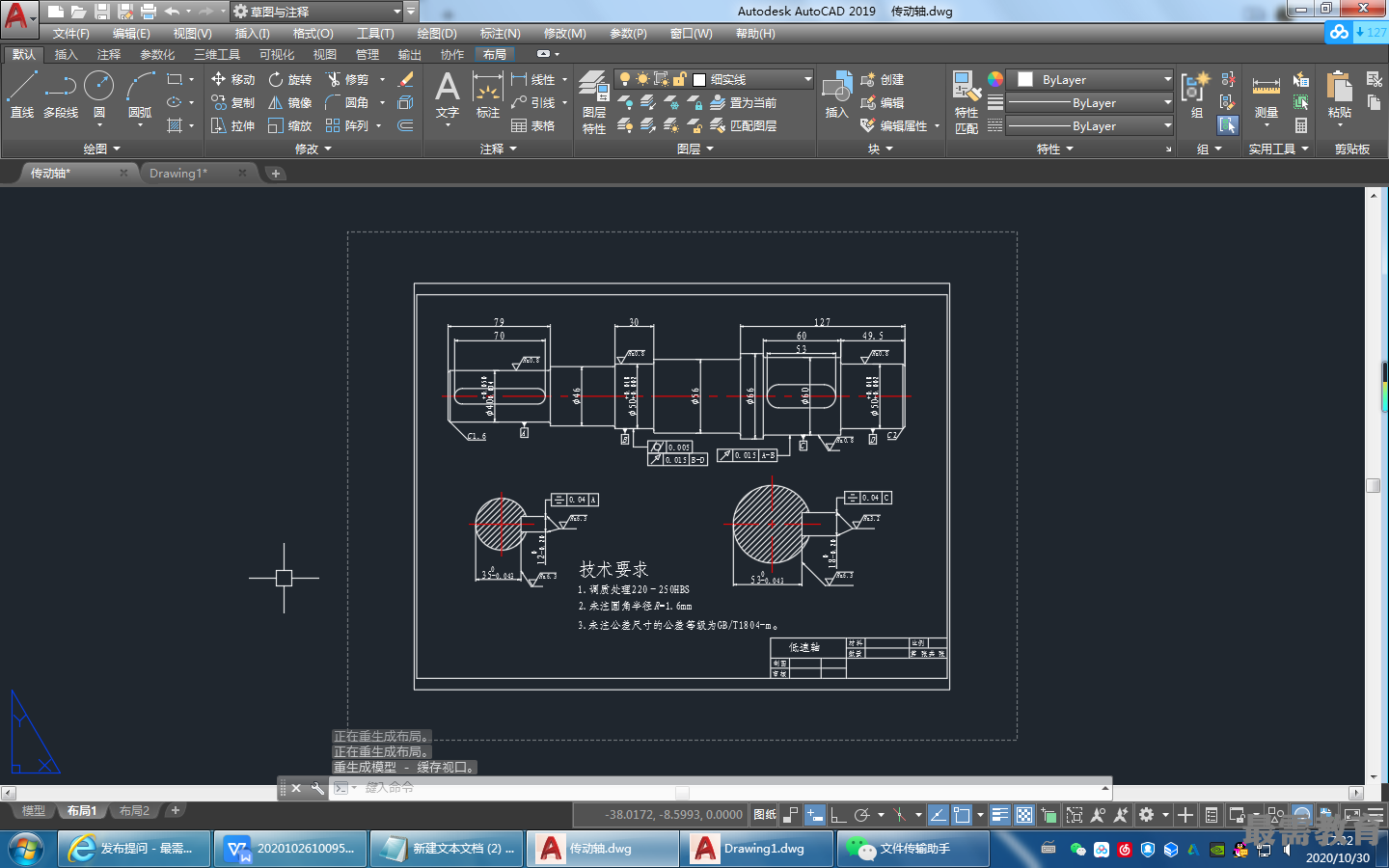

(2)將視圖空間切換到“布局1”，如圖所示。在“布局1”選項卡上右擊，在彈出的快捷菜單中選擇“頁面設置管理器”命令，如圖所示。

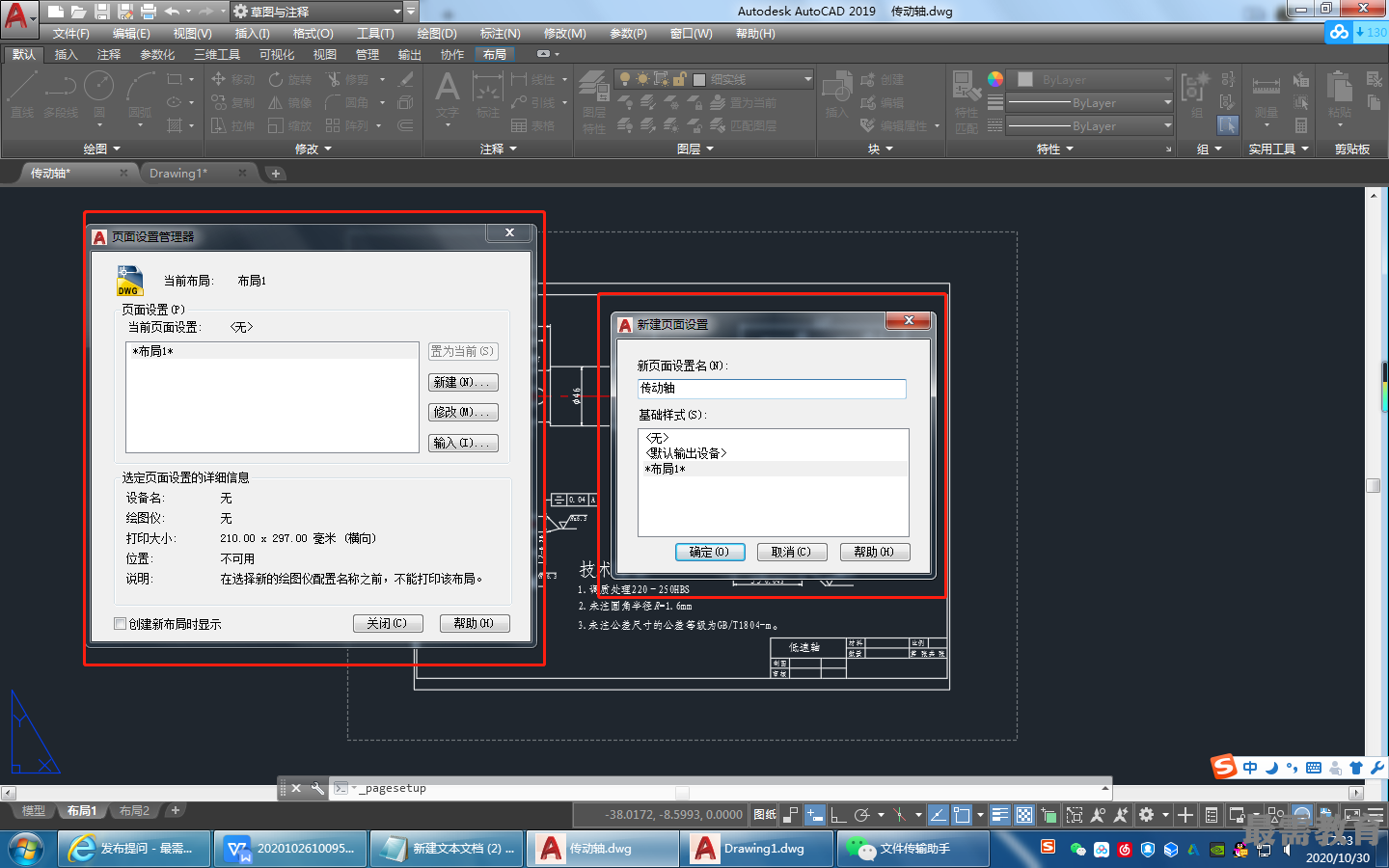

(3)打開“頁面設置管理器”對話框，如圖所示。單擊“新建”按鈕，打開“新建頁面設置”對話框。

(4)在“新建頁面設置”對話框的“新頁面設置名”文本框中輸入“傳動軸"，如圖所示。

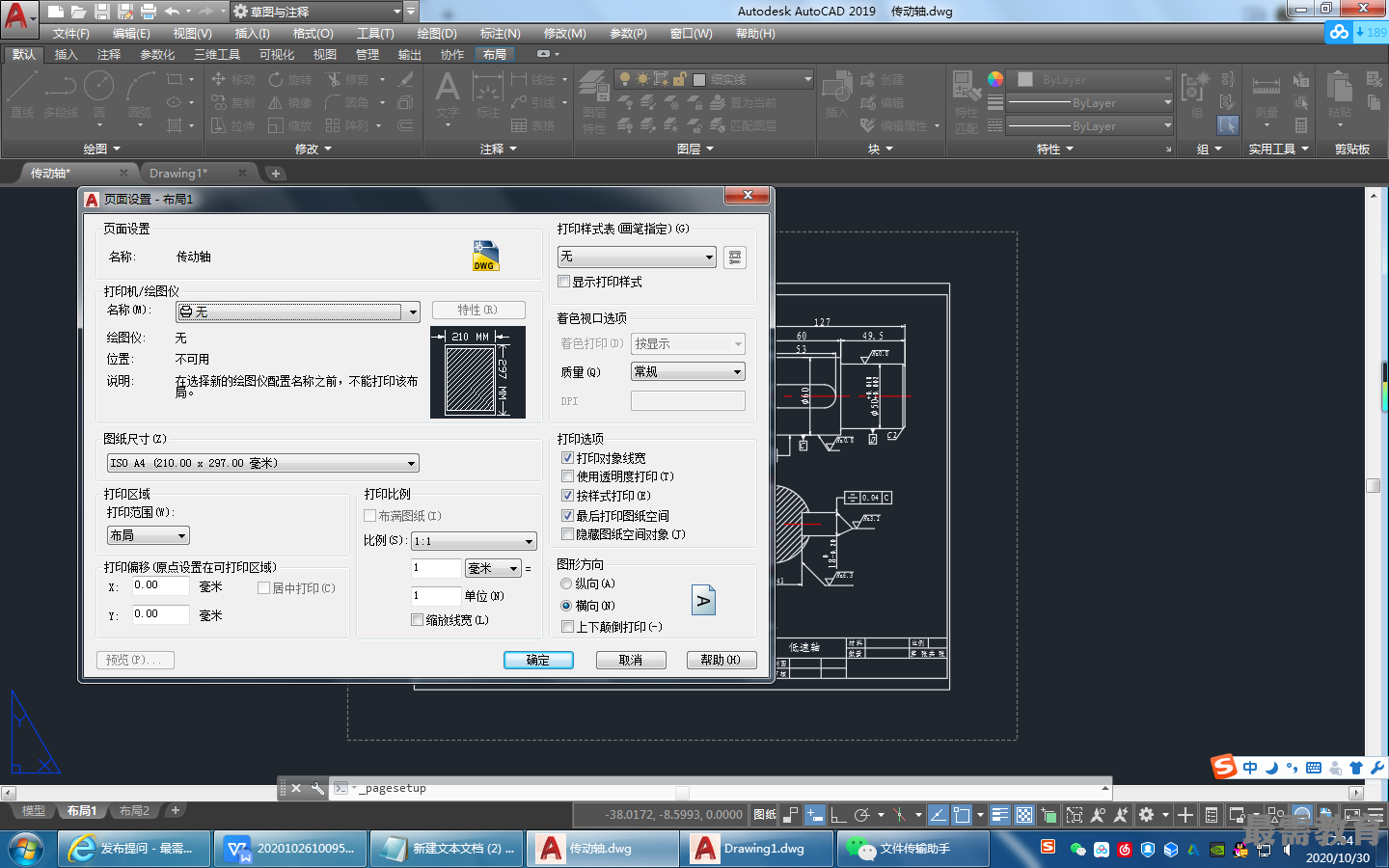

(5)單擊“確定”按鈕，打開“頁面設置-布局1”對話框，根據打印的需要進行相關參數的設置，如圖所示。

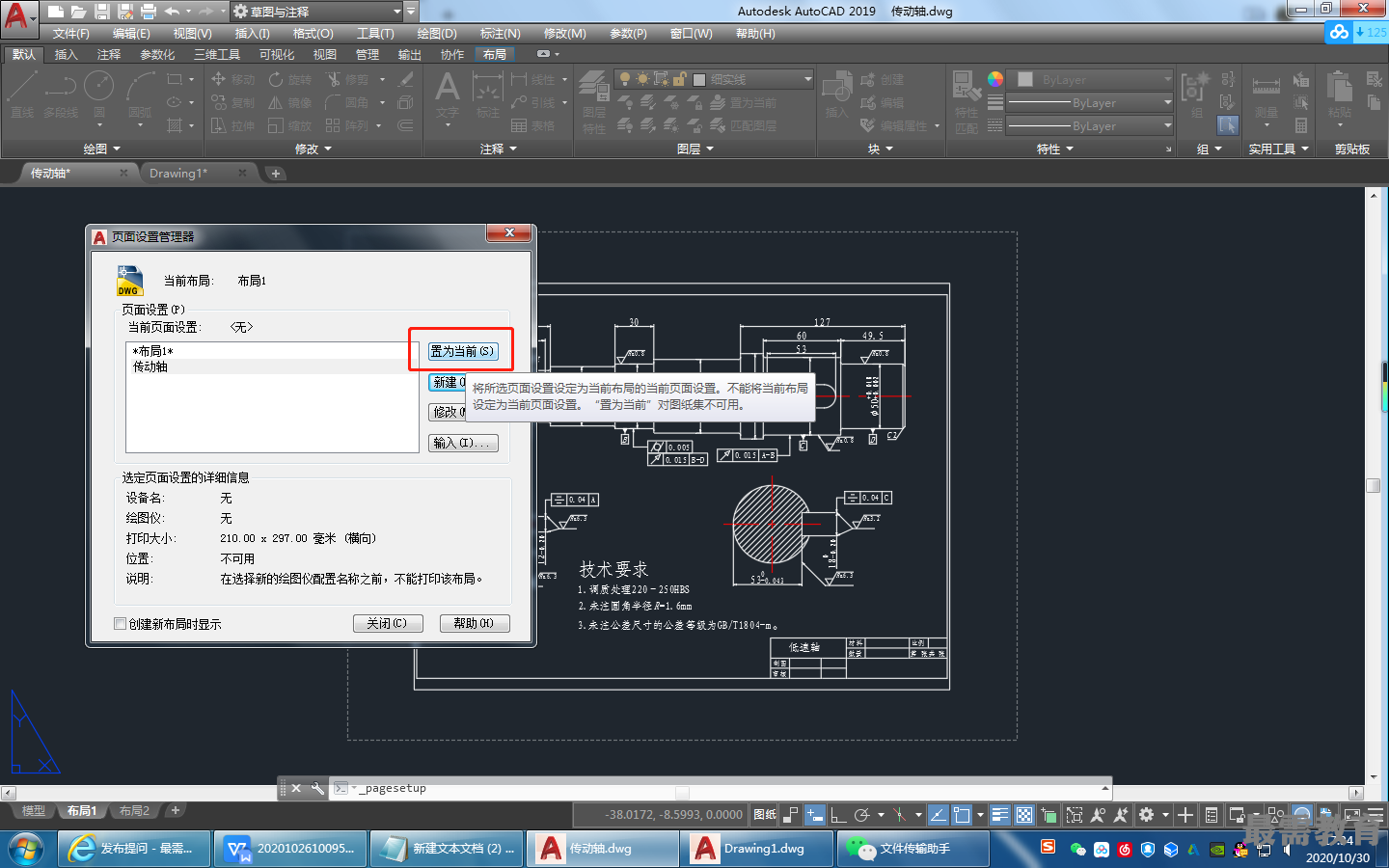

(6)設置完成后，單擊“確定”按鈕，返回到“頁面設置管理器”對話框。在“頁面設置”列表框中選擇“傳動軸”選項，單擊“置為當前”按鈕，將其設置為當前布局，如圖所示。

(7)單擊“關閉”按鈕，完成“A剖面圖”布局的創建。

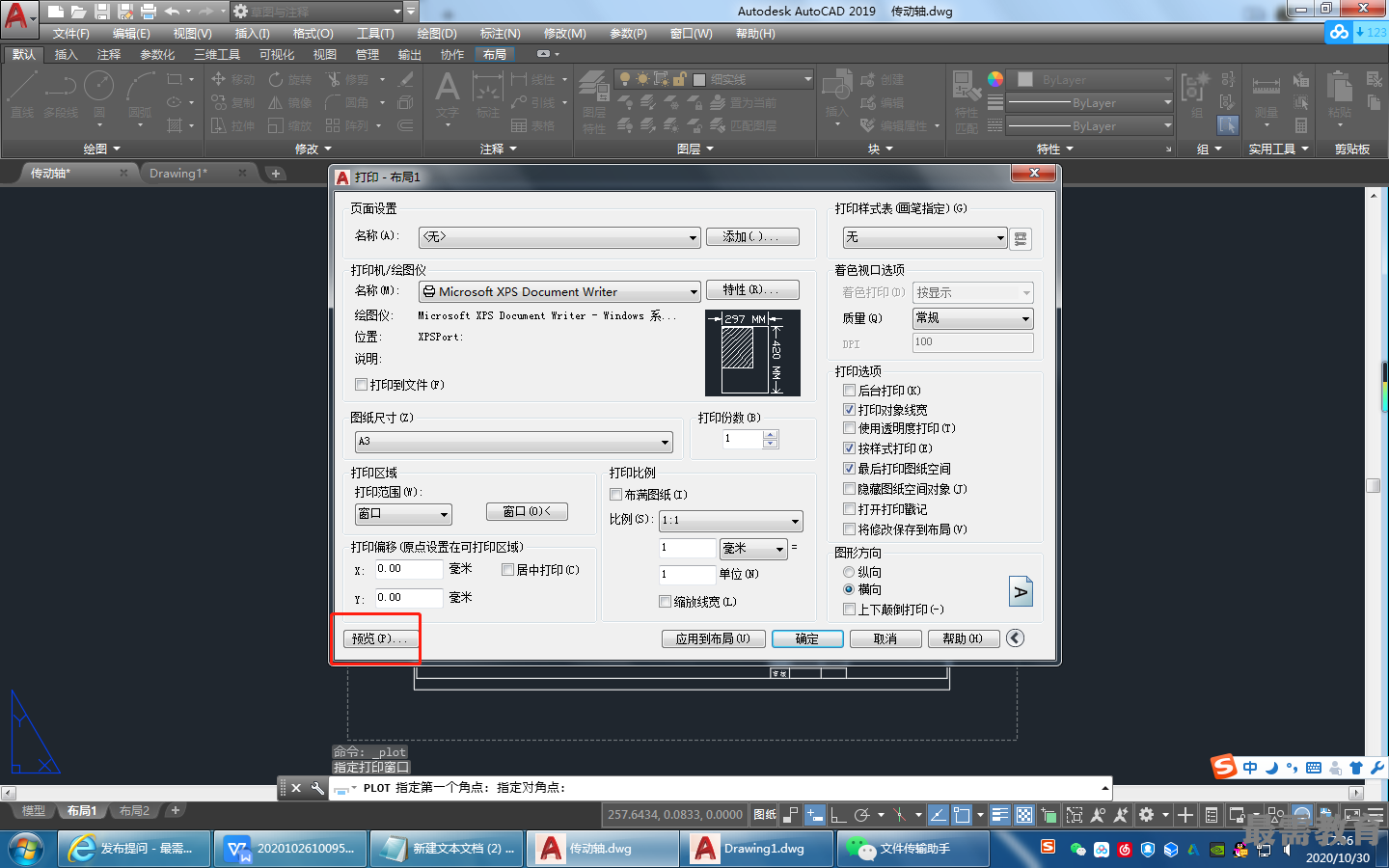

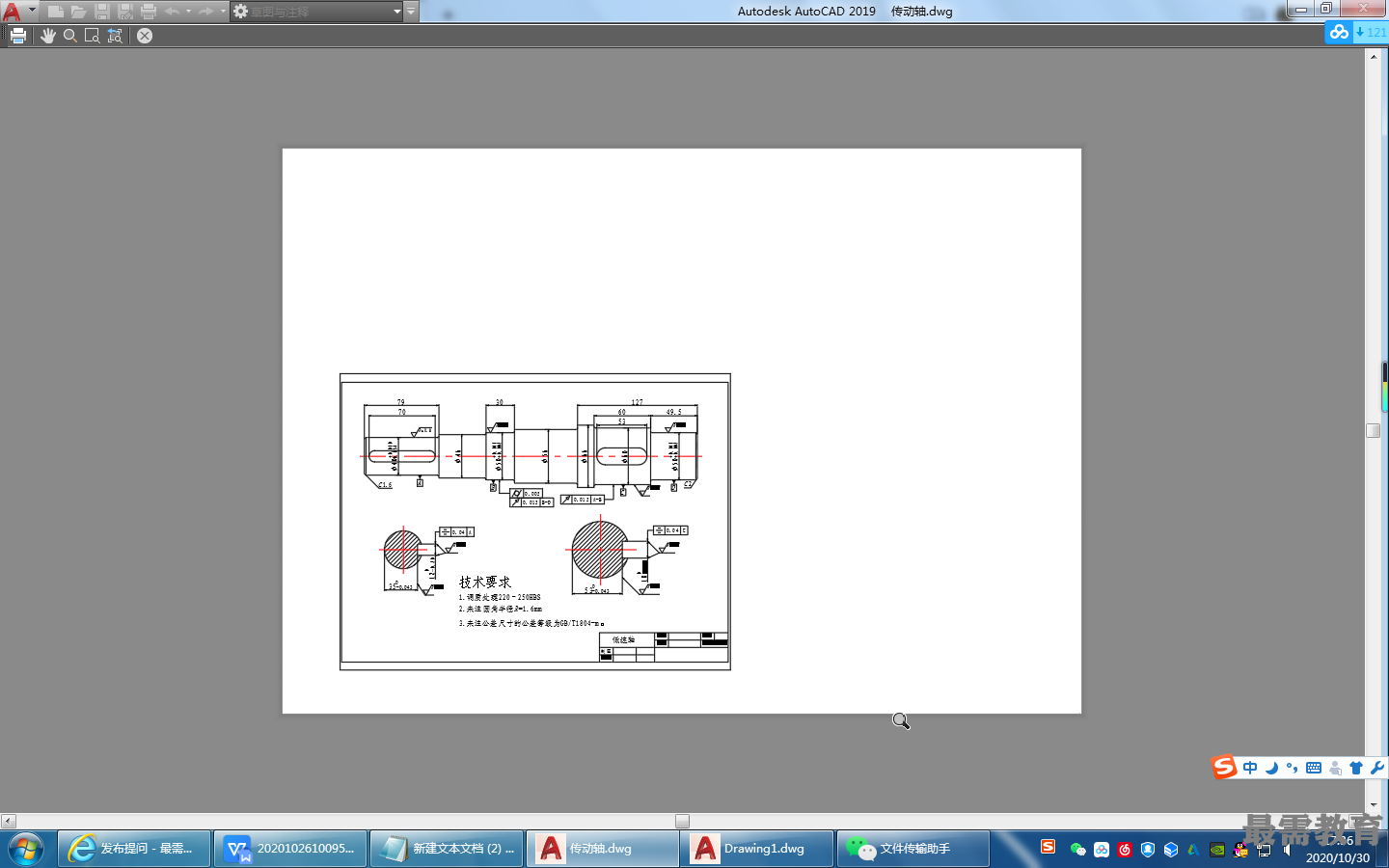

(8)單擊“輸出”選項卡的“打印”面板中的“打印”按鈕,打開“打印-布局1” 對話框，如圖所示，不需要重新設置，單擊左下方的“預覽”按鈕，打印預覽效果如圖所示。

(9)如果對效果滿意，在預覽窗口中右擊，在彈出的快捷菜單中選擇“打印”命令，完成一張零件圖的打印。
