AutoCAD2019——布爾運算的操作步驟

(1)單擊“默認”選項卡的“圖層”面板中的“圖層特性”按鈕，打開“圖層特性 管理器”選項板，新建以下兩個圖層。
①第一圖層命名為“輪廓線”圖層，線寬為0.30mm,其余屬性默認。
②第二圖層命名為“中心線”圖層，顏色為紅色，線型為CENTER,其余屬性默認。

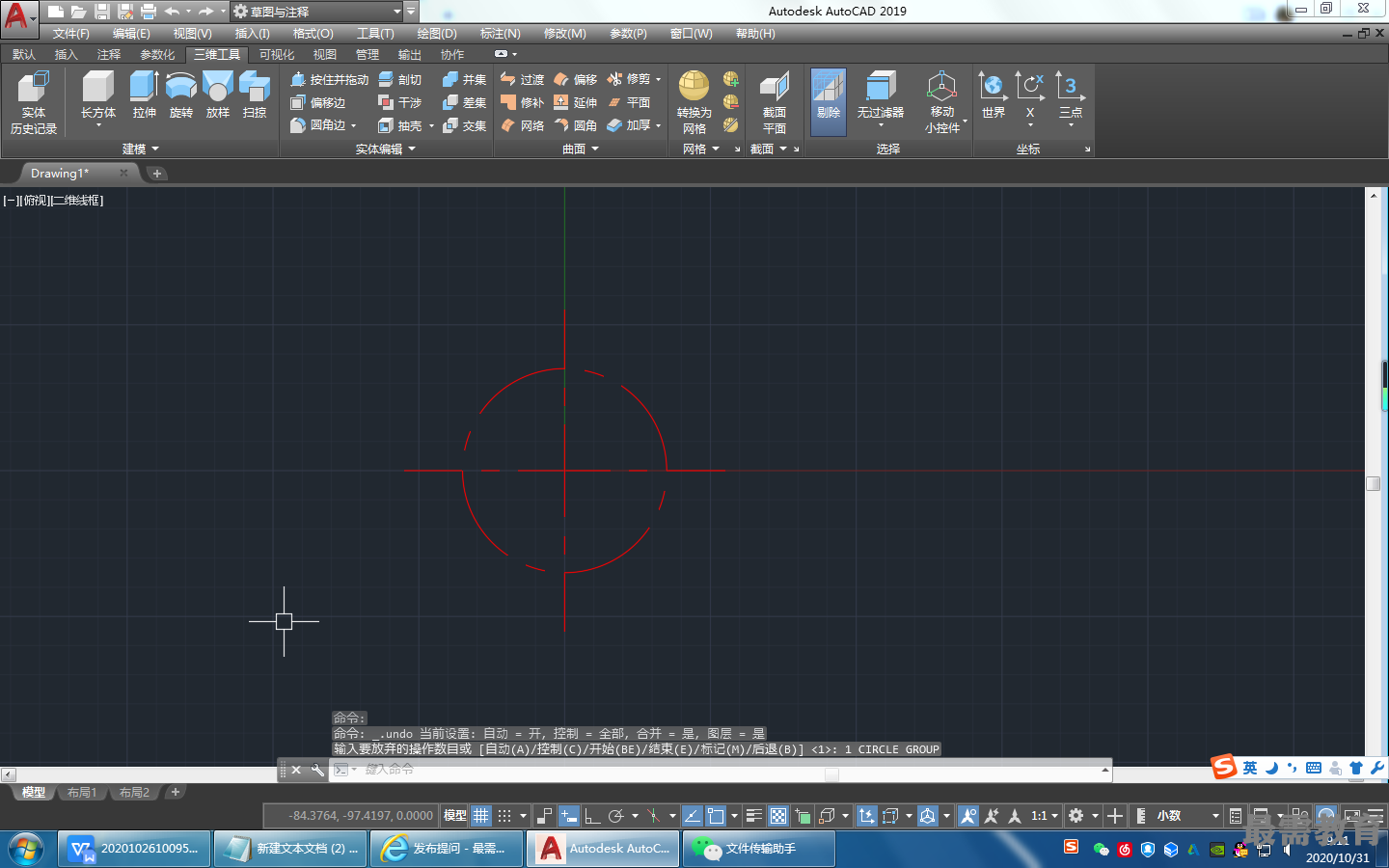

(2)將“中心線”圖層設置為當前圖層。單擊“默認”選項卡的“繪圖”面板中的“直線”按鈕，繪制端點坐標分別為{ (-55,0) , (55,0) }和{ (0,-55)，(0,55) }的直線。單擊“默認”選項卡的“繪圖”面板中的“圓”按鈕，繪制圓心坐標為（0,0)、半徑為35的圓，繪制結果如圖所示。

(3)將“輪廓線”圖層設置為當前圖層。單擊“默認”選項卡的“繪圖”面板中的 “圓”按鈕，繪制圓心坐標分別為（-35,0) (0,35) (35,0) (0,-35),半徑為6的圓；重復“圓”命令繪制圓心坐標分別為（-35,0) (0,35) (35,0) (0,-35),半徑為15的圓；重復“圓”命令繪制圓心坐標為（0,0)、半徑分別為15和43的圓，繪制結果如圖所示。

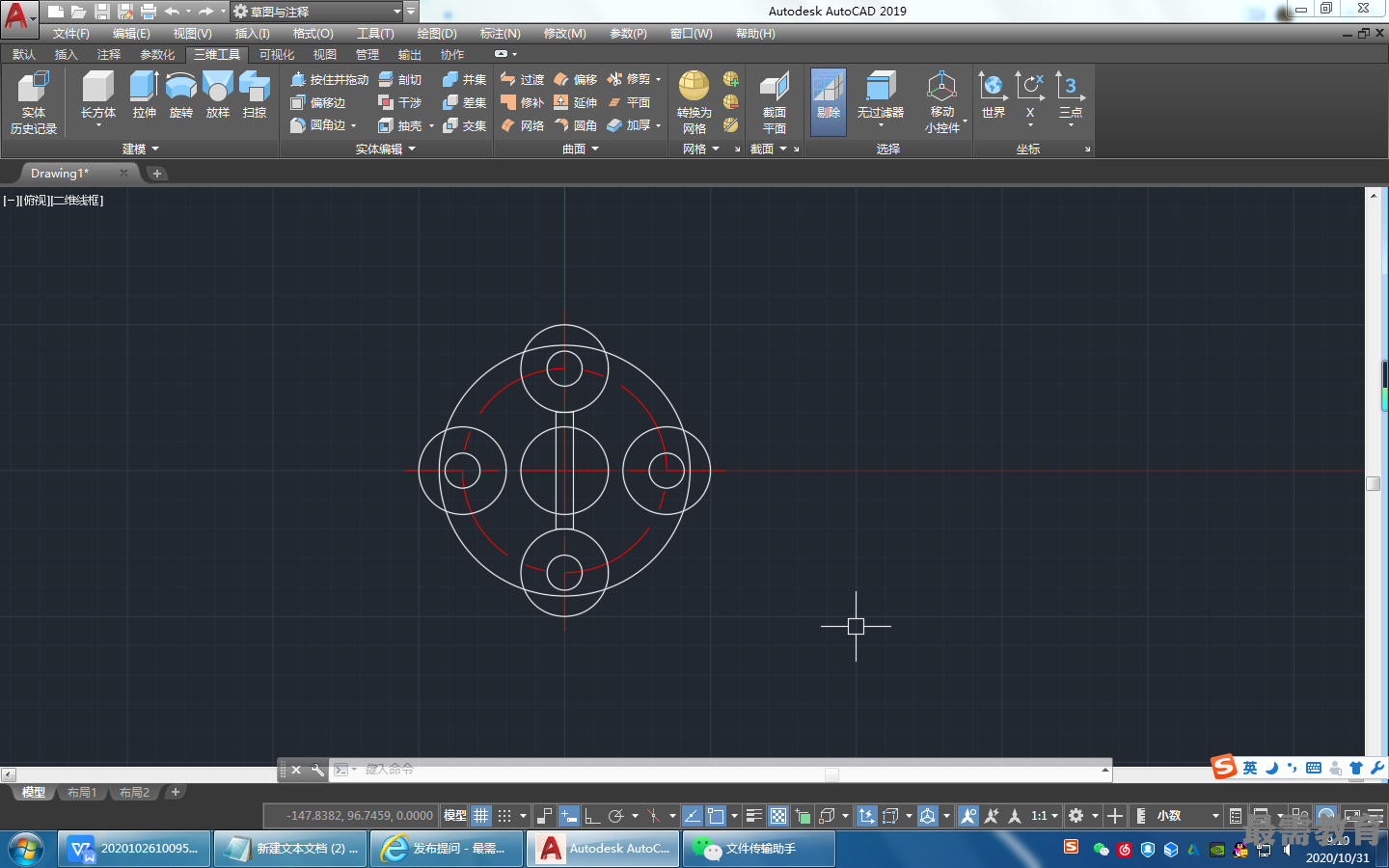

(4)單擊“默認”選項卡的“繪圖”面板中的“矩形”按鈕，繪制矩形。角點坐標分別是（-3，-20)和（3,20)，繪制結果如圖所示。

(5)單擊“默認”選項卡的“繪圖”面板中的“面域”按鈕，創建面域。命令行提示與操作如下。
命令：一rejion
選擇對i:(選擇圖中所有的粗實線圖層的圖形）
選擇對象：

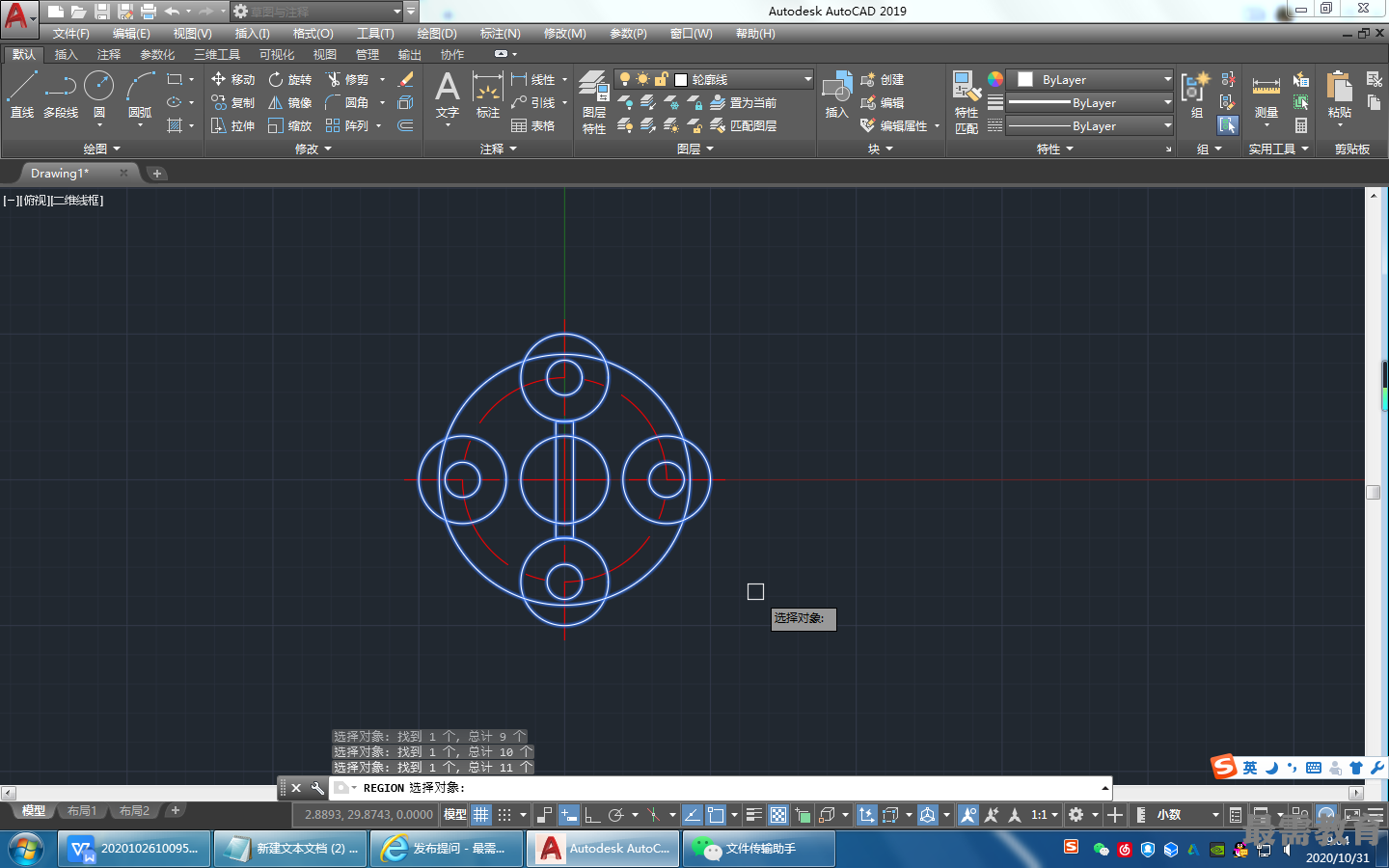

已創建10個面域

(6)單擊“三維工具”選項卡的“實體編輯”面板中的“并集”按鈕，將直徑為86 的圓與直徑為30的四個圓進行并集處理。命令行提示與操作如下。
命令：UNION
選擇對象：（選擇直徑86的圓）
選擇對象：（選擇直徑30的圓）
選擇對象：（選擇直徑30的圓）
選擇對象：（選擇直徑30的圓）
選擇對象：（選擇直徑30的圓）
選擇對象：

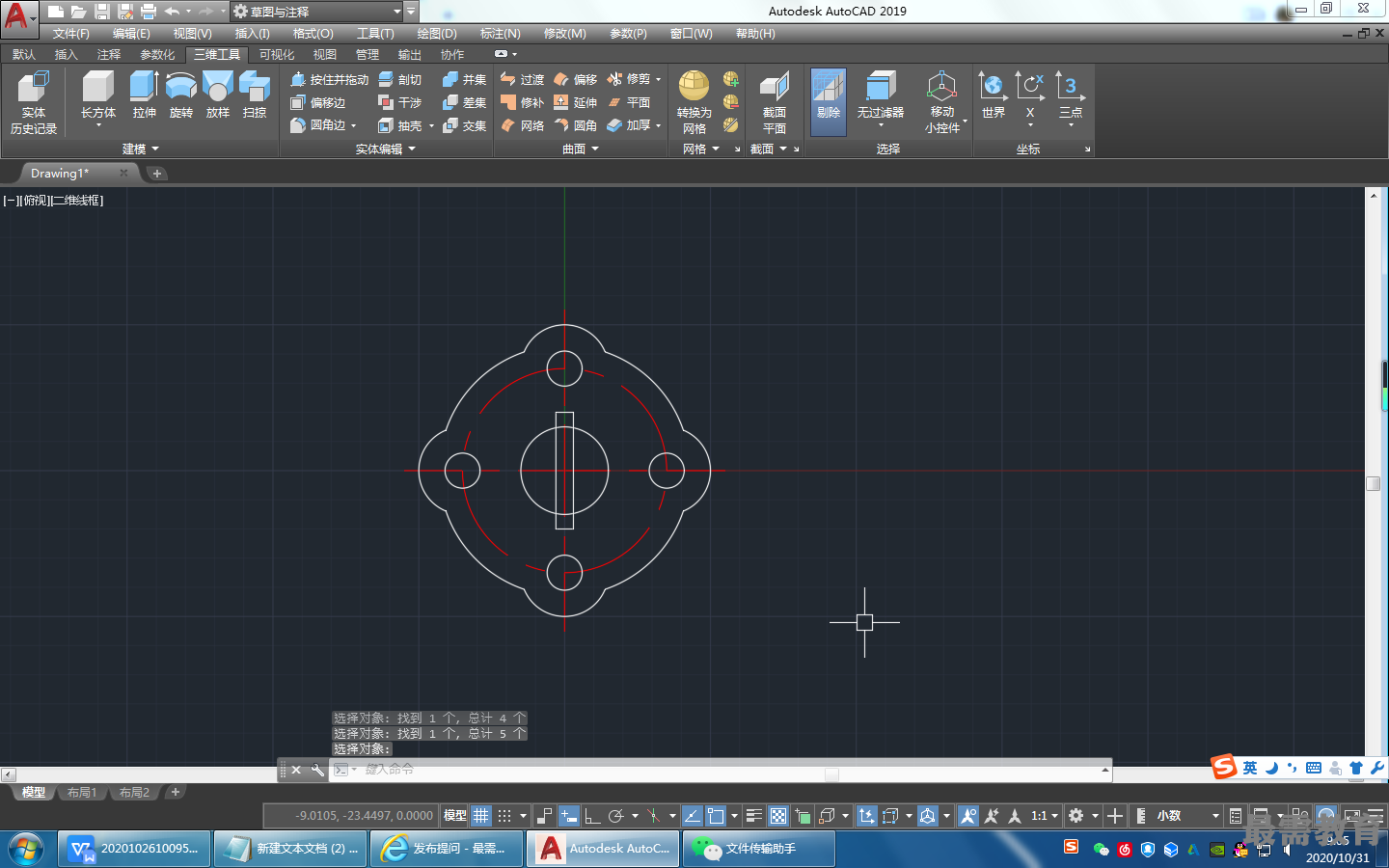

并集處理效果如圖所示。

(7)單擊“三維工具”選項卡的“實體編輯"面板中的“差集”按鈕，以并集對象為主體對象，直徑為30的中心圓為對象進行差集處理。命令行提示與操作如下。
命令：SUBTRACT
選擇要減去的實體、曲面和面域...
選擇對象：（選擇差集對象，選擇墊片主體）
選擇對象：
選擇要減去的實體、曲面和面域...
選擇對象：（選擇直徑為30的中心圓）
選擇對象：
命令：SUBTRACT
選擇要減去的實體、曲面和面域...
選擇對象：（選擇差集對象，選擇墊片主體）
選擇對象：
選擇要減去的實體、曲面和面域...
選擇對象：（選擇矩形）
選擇對象：

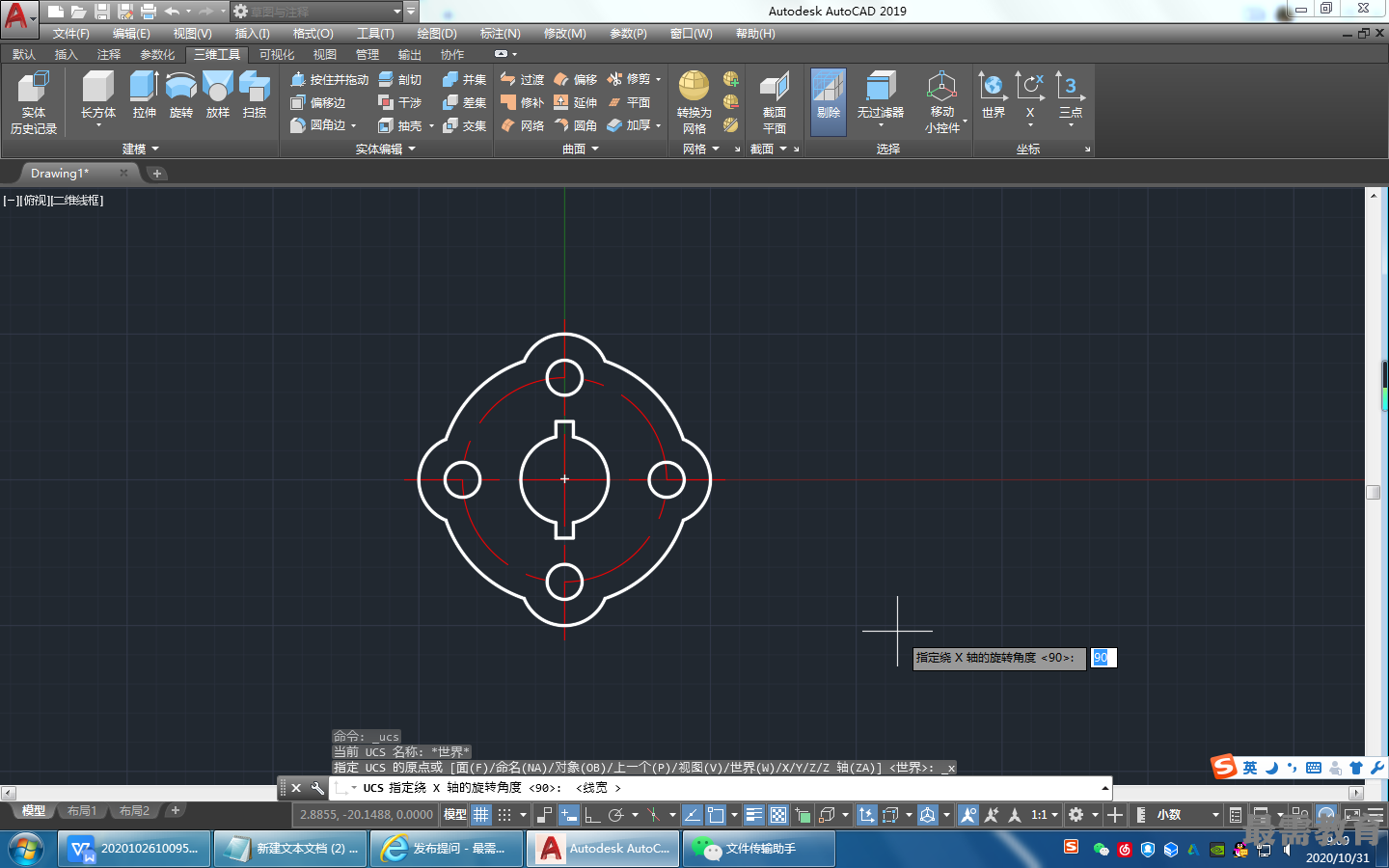

效果如圖所示。
