AutoCAD2019——填充方式

在進行圖案填充時，需要控制填充的范圍，AutoCAD 2019系統為用戶設置了以下3種填充方式，以實現對填充范圍的控制。

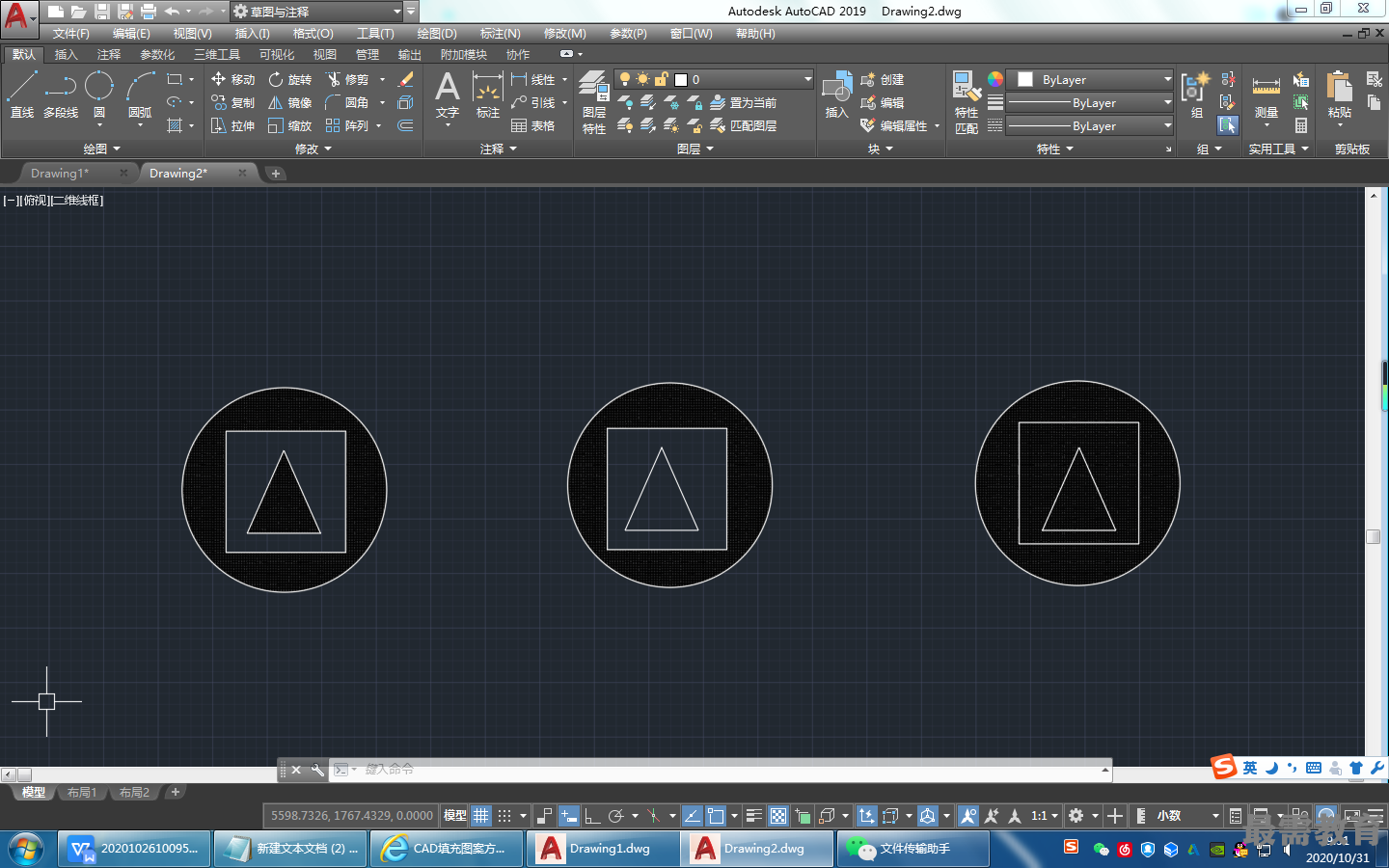

(1)普通方式。如圖所示，該方式從邊界開始，從每條填充線或每個填充符號的兩端向里填充，遇到內部對象與之相交時，填充線或符號斷開，直到遇到下一次相交時再繼續填充。釆用這種填充方式時，要避免剖面線或符號與內部對象的相交次數為奇數，該方式為系統內部的默認方式。
(2)最外層方式。如圖所示，該方式從邊界向里填充，只要在邊界內部與對象相交，剖面符號就會斷開，而不再繼續填充。
(3)忽略方式。如圖所示，該方式忽略邊界內的對象，所有內部結構都被剖面符號覆蓋。
