AutoCAD2019——圖案填充操作步驟

提問人:卓娟發布時間:2020-10-31

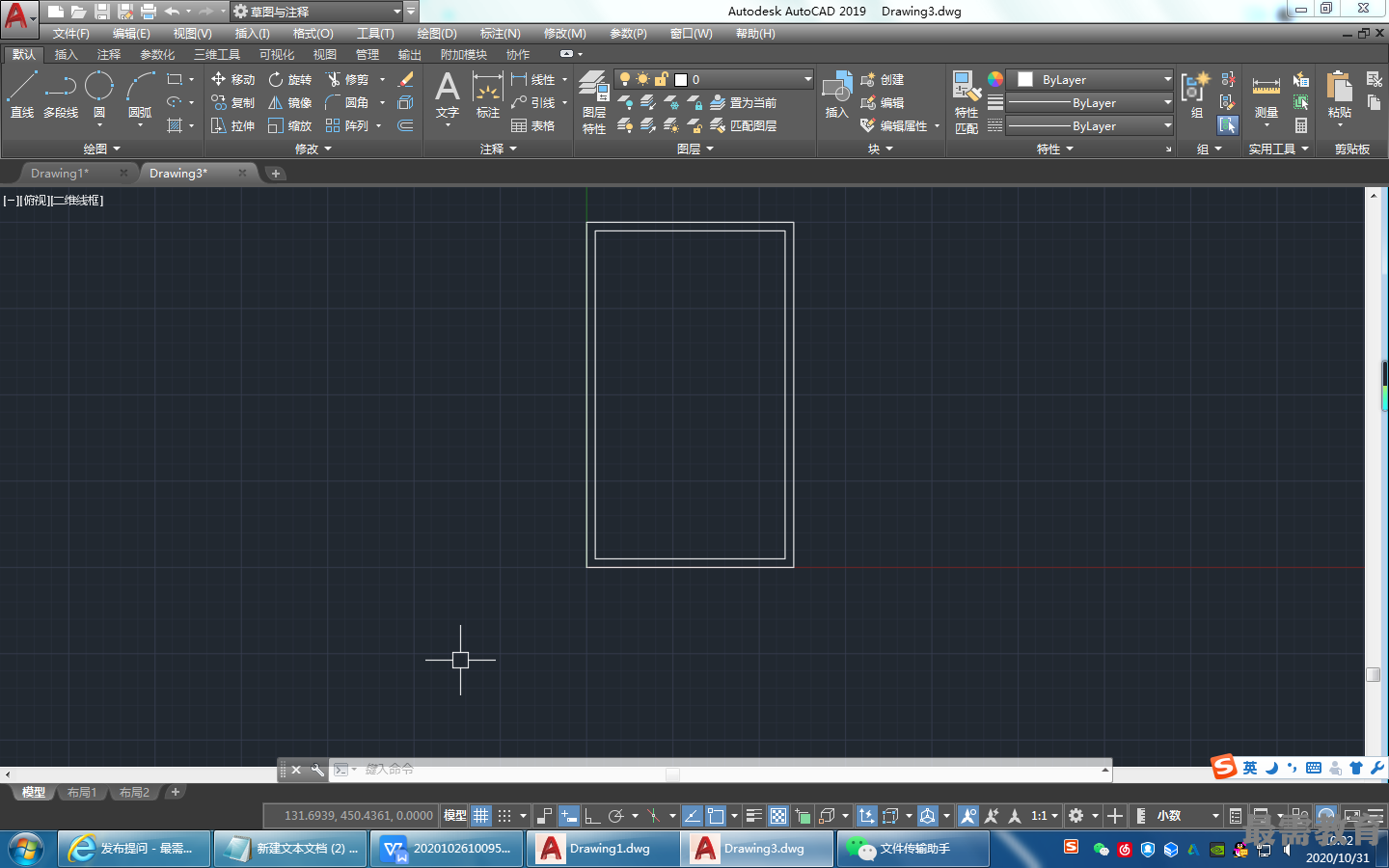

(1)單擊“默認”選項卡的“繪圖”面板中的“矩形”按鈕,以坐標原點為角點, 繪制600x1000的矩形。重復“矩形”命令,以(25,25)為角點,繪制550x950的矩形,結 果如圖所示。

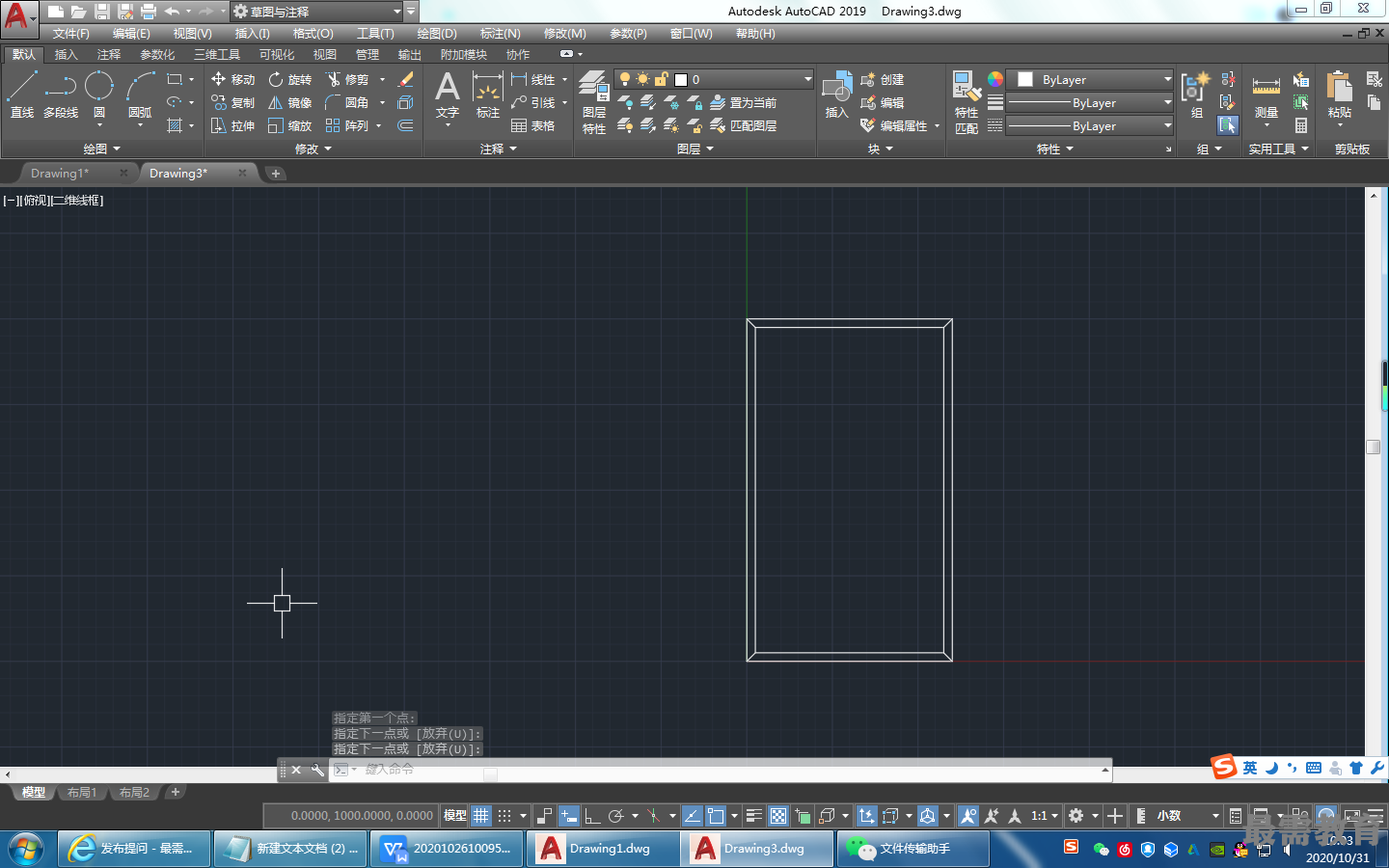

(2)單擊“默認”選項卡的“繪圖”面板中的“直線”按鈕,連接兩個矩形角點,結果如圖所示。

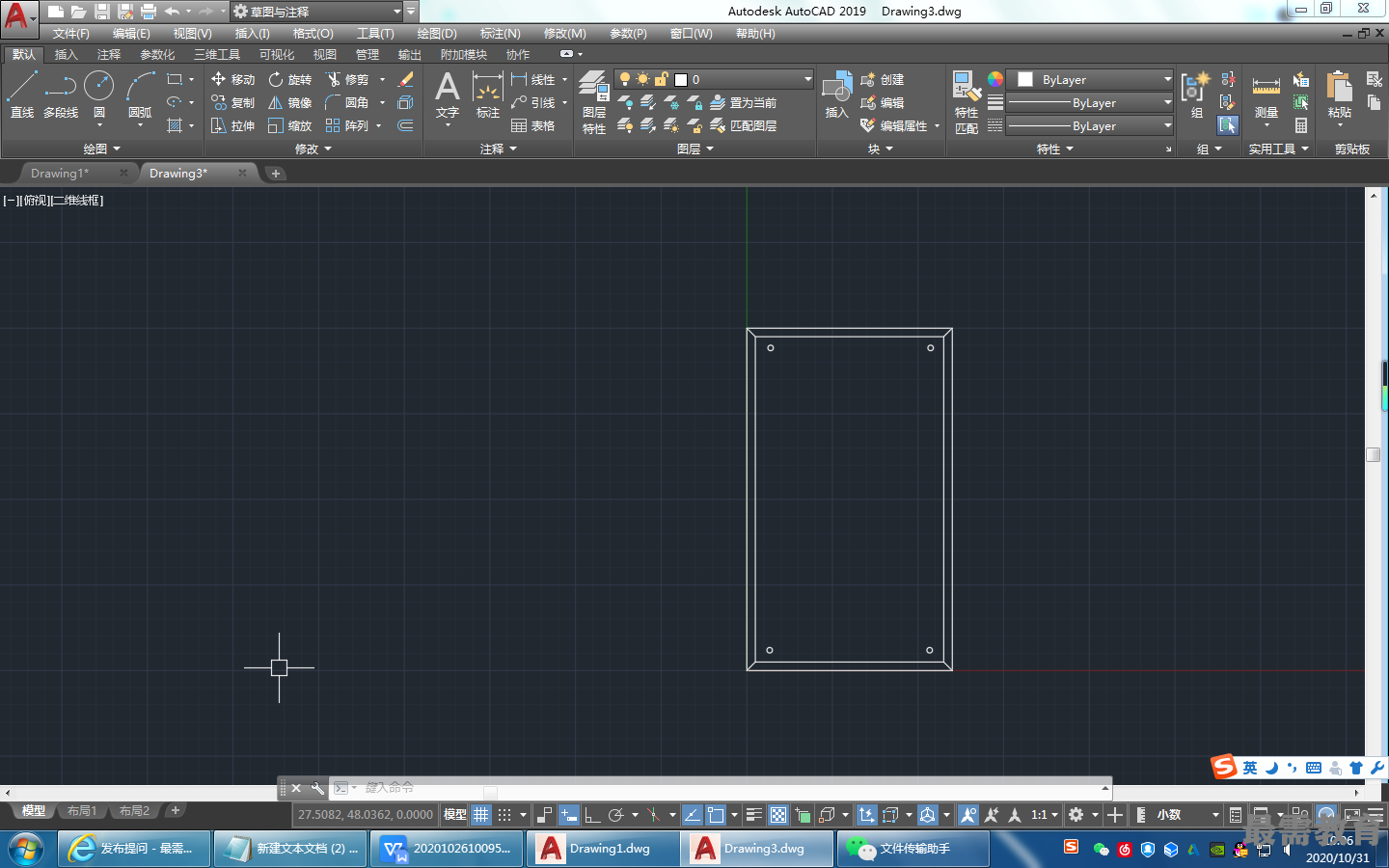

(3)單擊“默認”選項卡的“繪圖”面板中的“圓”按鈕,在四個角上繪制半徑為8的圓。

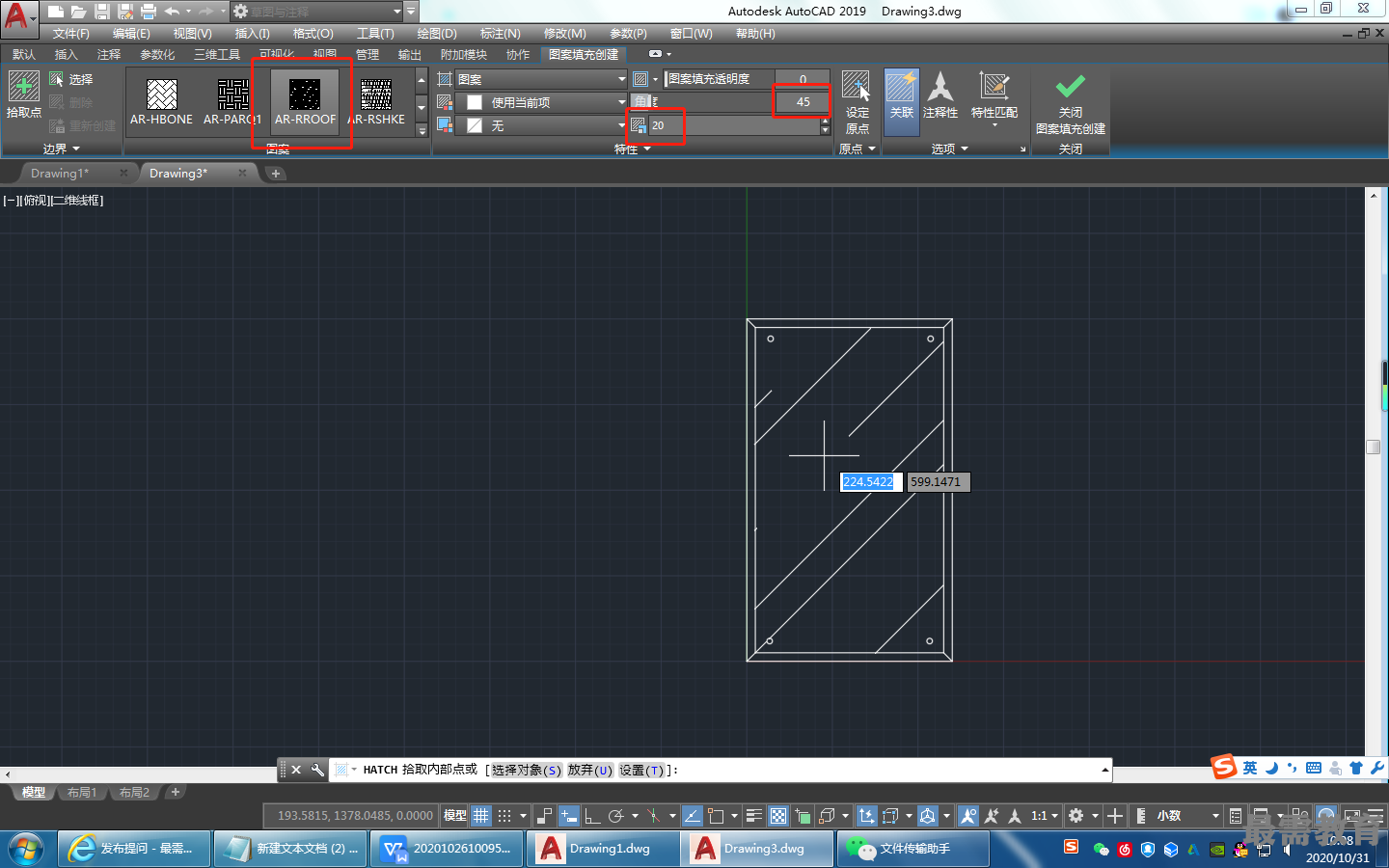

(4)單擊“默認”選項卡的“繪圖”面板中的"圖案填充”按鈕,打開“圖案填充 創建”選項卡,選擇AR-RROOF圖案,設置角度45°,比例為20,如圖所示,選擇如圖所示的內部矩形為填充邊界,單擊“關閉圖案填充創建”按鈕關閉選項卡.結果如圖所示。
