AutoCAD2019——邊界面板

提問人:卓娟發布時間:2020-10-31

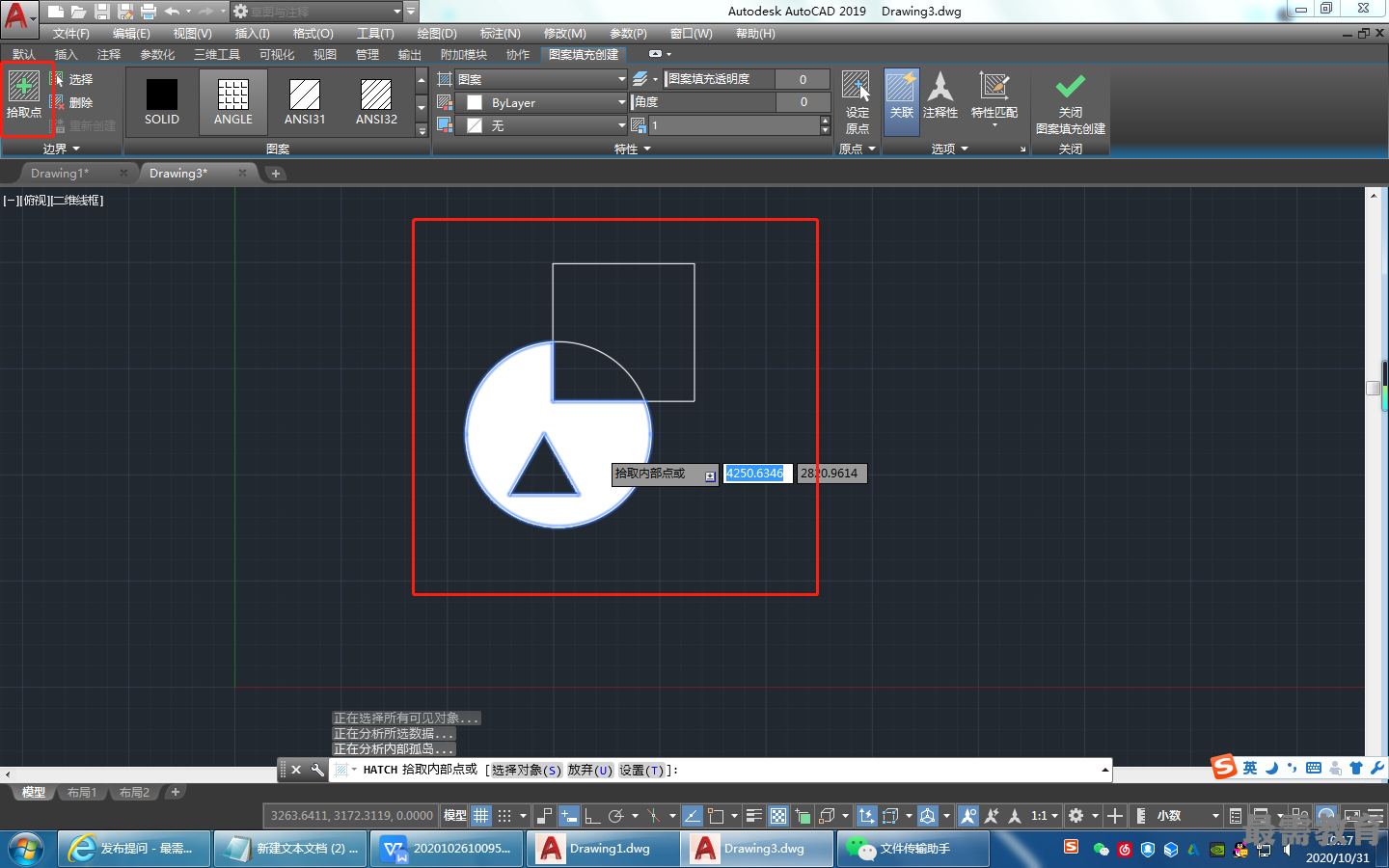

(1)拾取點:通過選擇由一個或多個對象形成的封閉區域內的點,確定圖案填充邊界,如圖所示。指定內部點時,可以隨時在繪圖區域中右擊以顯示包含多個選項的快捷菜單。

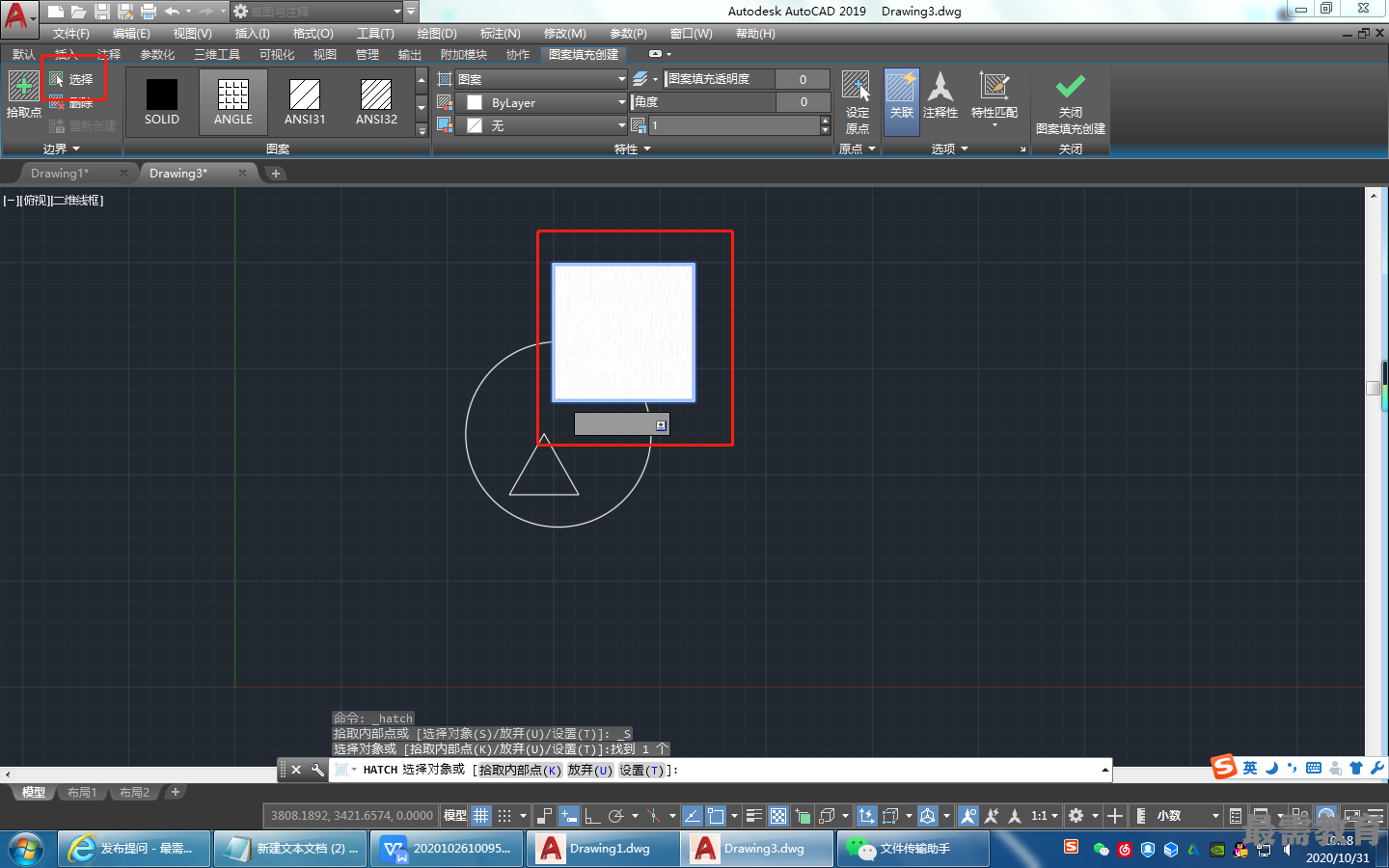

(2)選擇邊界對象:指定基于選定對象的圖案填充邊界。使用該選項時,不會自動檢測內部對象,必須選擇選定邊界內的對象,以按照當前孤島檢測樣式填充這些對象,如圖所示。

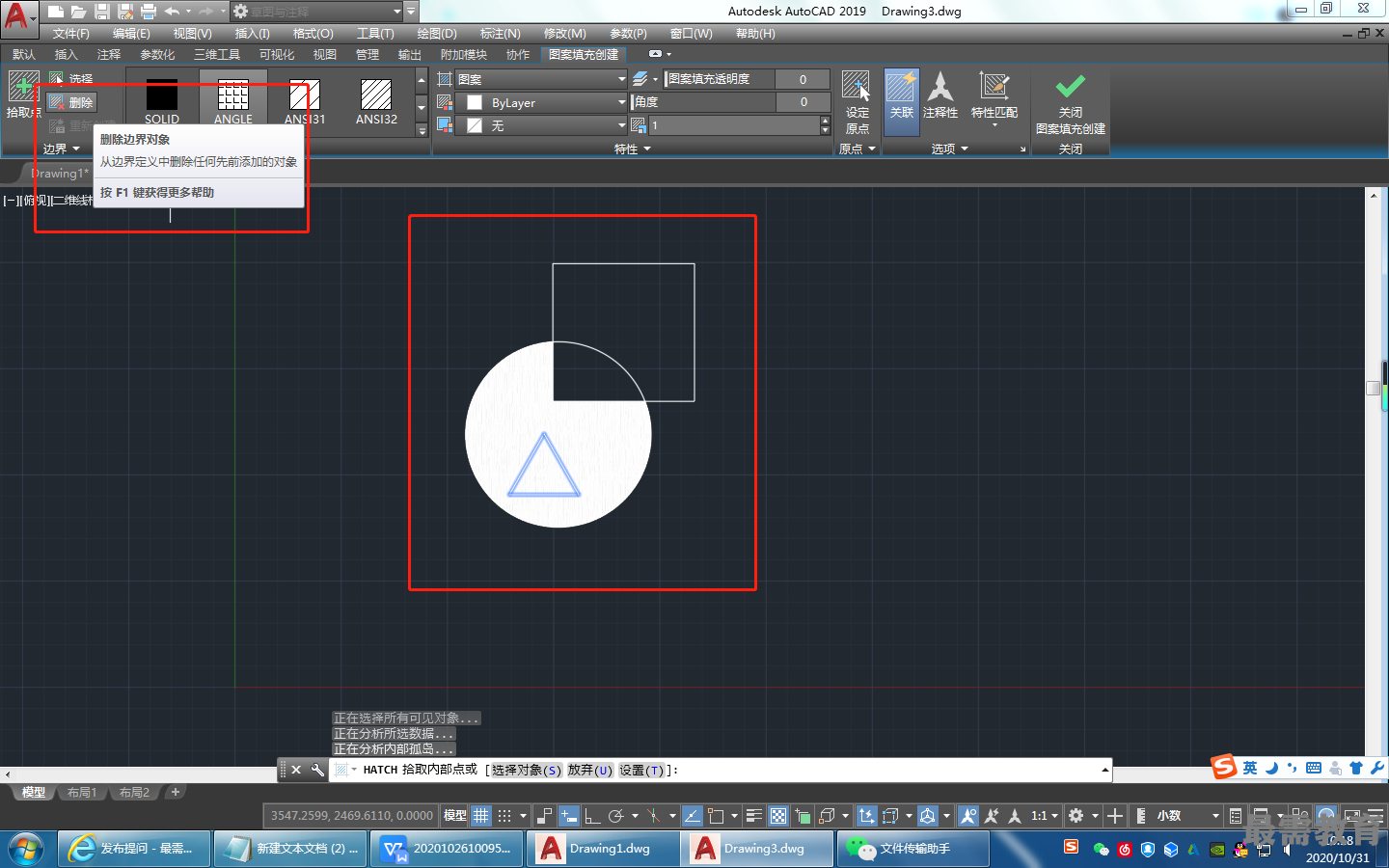

(3)刪除邊界對象:從邊界定義中刪除之前添加的任何對象,如圖所示。


(4)重新創建邊界:圍繞選定的圖案填充或填充對象創建多段線或面域,并使其與圖案填充對象相關聯(可選)。
(5)顯示邊界對象:選擇構成選定關聯圖案填充對象的邊界對象,使用顯示的夾點 可修改圖案填充邊界。
(6)保留邊界對象:指定如何處理圖案填充邊界對象。包括以下幾個選項。
①不保留邊界。(僅在圖案填充創建期間可用)不創建獨立的圖案填充邊界對象。
②保留邊界-多段線。(僅在圖案填充創建期間可用)創建封閉圖案填充對象的多段線。
③保留邊界-面域。(僅在圖案填充創建期間可用)創建封閉圖案填充對象的面域?qū)ο蟆?br/>(7)選擇新邊界集邱:指定對象的有限集(稱為邊界集),以便通過創建圖案填充時的拾取點進行計算。
