AutoCAD2019——對象捕捉設置操作步驟

(1)單擊“默認”選項卡的“圖層”面板中的“圖層特性”按鈕，彈出“圖層特性 管理器”對話框，新建以下兩個圖層。
①第一圖層命名為“粗實線”，線寬為0.30mm，其余屬性默認。
②第二圖層命名為“中心線”，顏色為紅色，線型為CENTER,其余屬性默認。
(2)將“中心線”圖層設置為當前圖層，單擊“默認”選項卡的“繪圖”面板中的 “直線”按鈕，繪制相互垂直的中心線。端點坐標分別是{(-70,0)，（70,0)}和{(0，-70)， (0,70) }

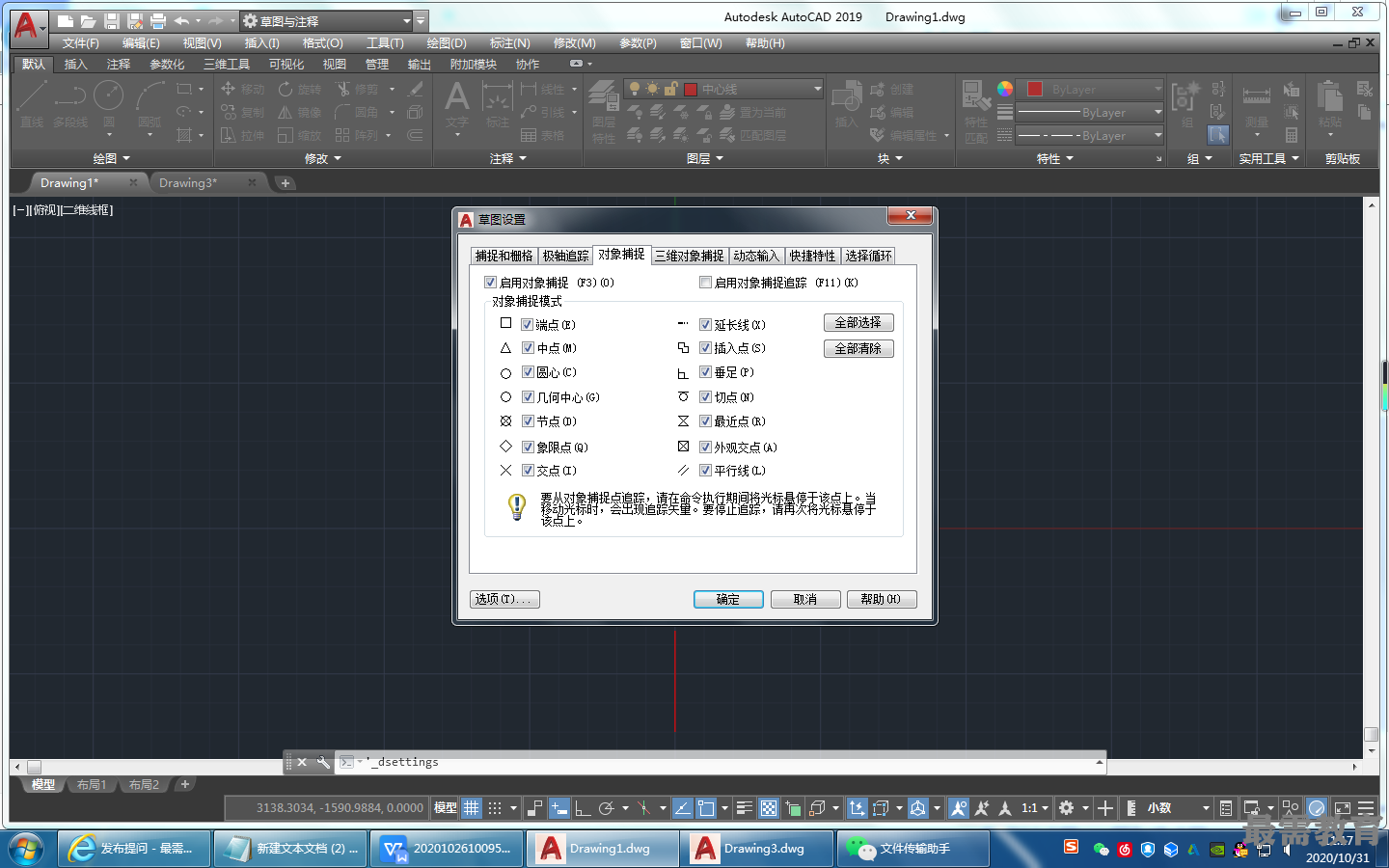

(3)選擇菜單欄中的“工具”一“繪圖設置”命令，打開“草圖設置”對話框，選擇 “對象捕捉”選項卡，單擊“全部選擇”按鈕，選擇所有的捕捉模式，然后選中“啟用對象捕捉”復選框，如圖所示，單擊“確定”按鈕，關閉對話框。

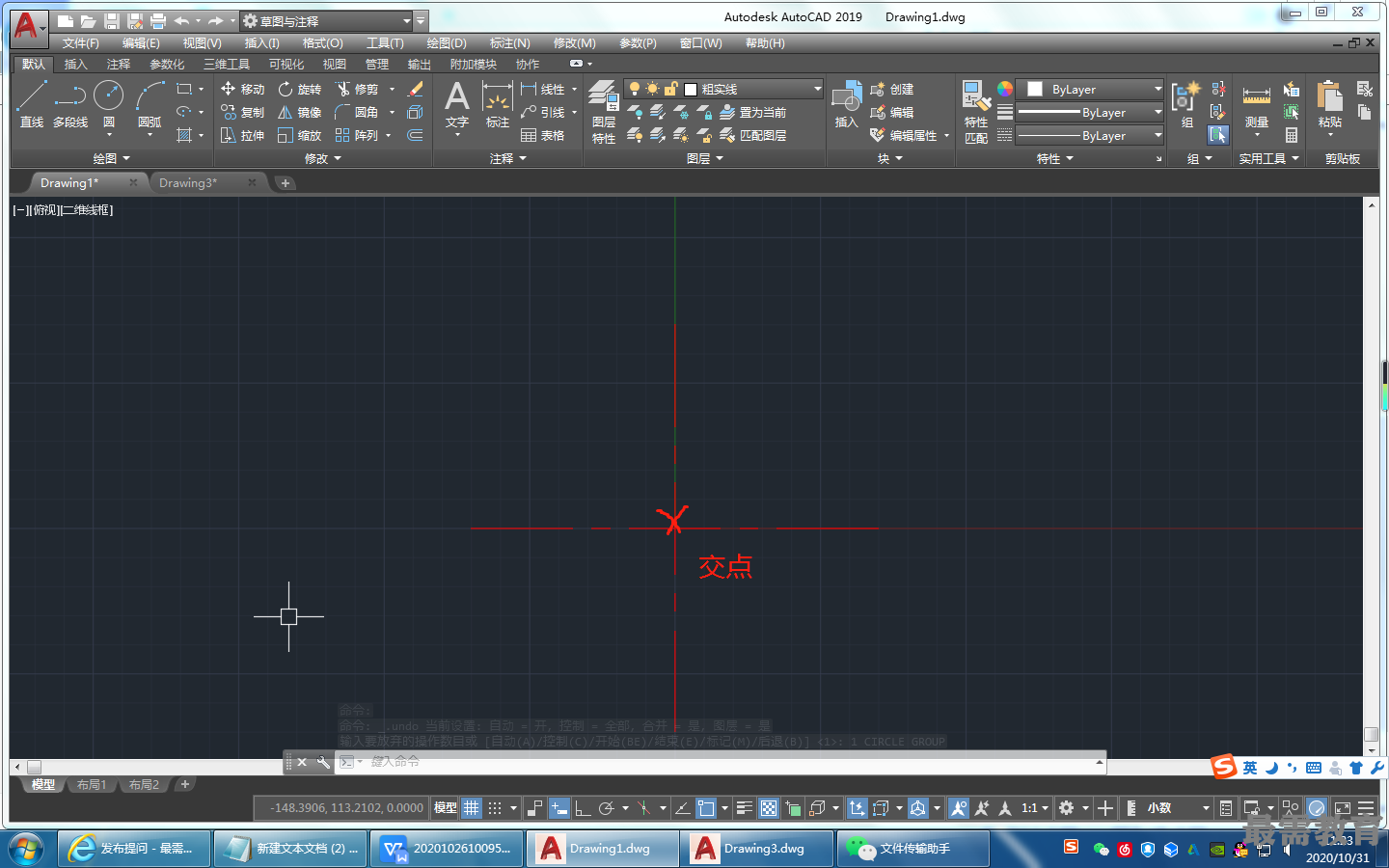

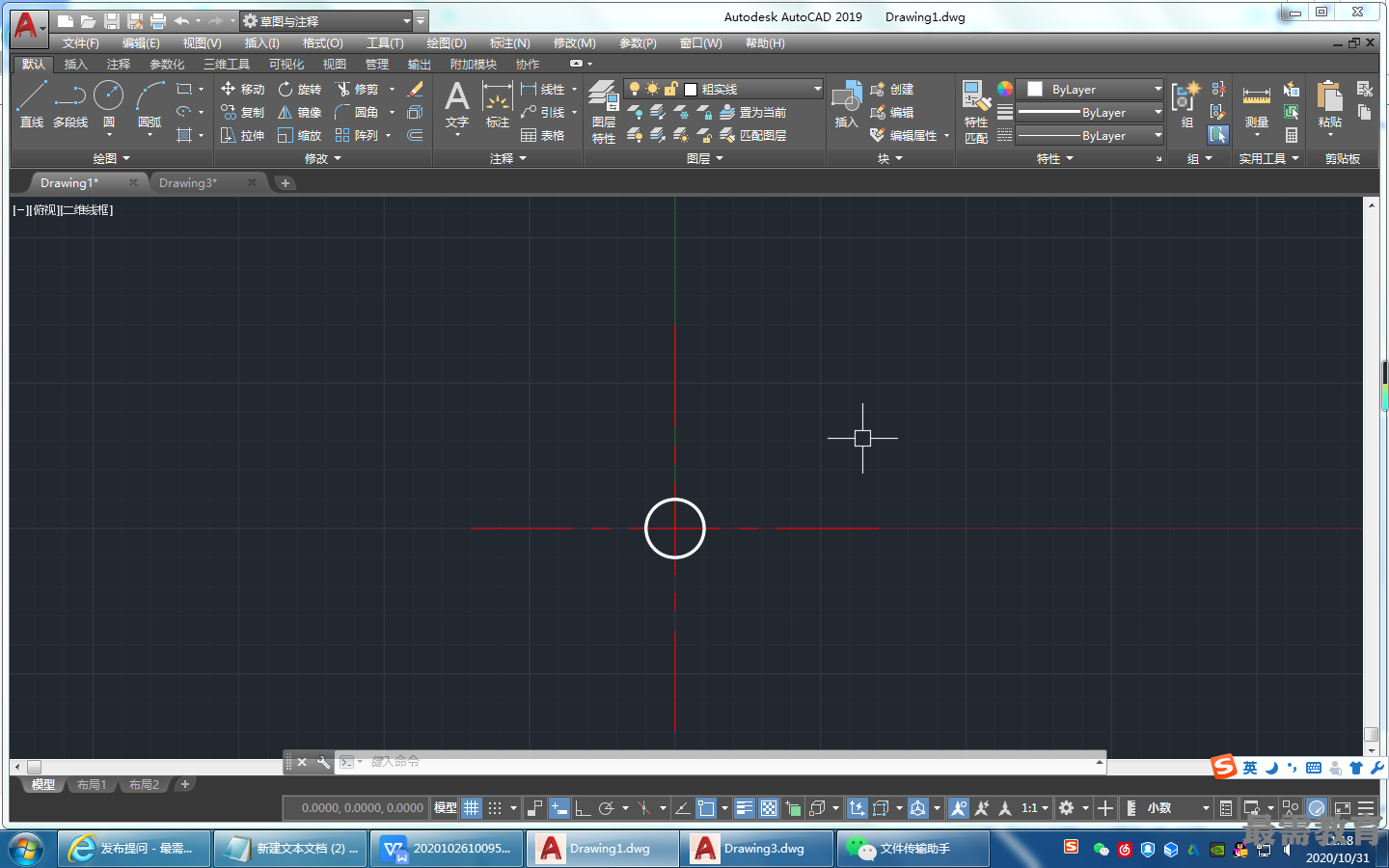

(4)將“粗實線”圖層設置為當前圖層，單擊“默認”選項卡的“繪圖”面板中的 “圓”按鈕繪制圓，在指定圓心時，捕捉垂直中心線的交點，如圖所示。指定圓的半徑為10,繪制效果如圖所示。

(5)單擊“默認”選項卡的“繪圖”面板中的“圓弧”按鈕繪制圓弧。命令行提示與操作如下。
命令：_arc
指定圓的起點或[圓心（C)]: C
指定圓弧的圓心：（捕捉垂直中心線的交點）
指定圓弧的起點：60，0
指定圓弧的端點：（按住Ctrl鍵以切換方向）或[角度（A)/弦長（L) ] -60,0
命令：_arc
指定圓蝨的起點或[圓心<C)]: C
指定圓弧的圓心：（捕捉垂直中心線的交點）
指定圓弧的起點：-40, 0
指定圓弧的端點：（按住Ctrl鍵以切換方向）或[角度（A>/弦長（L) ] 40,0

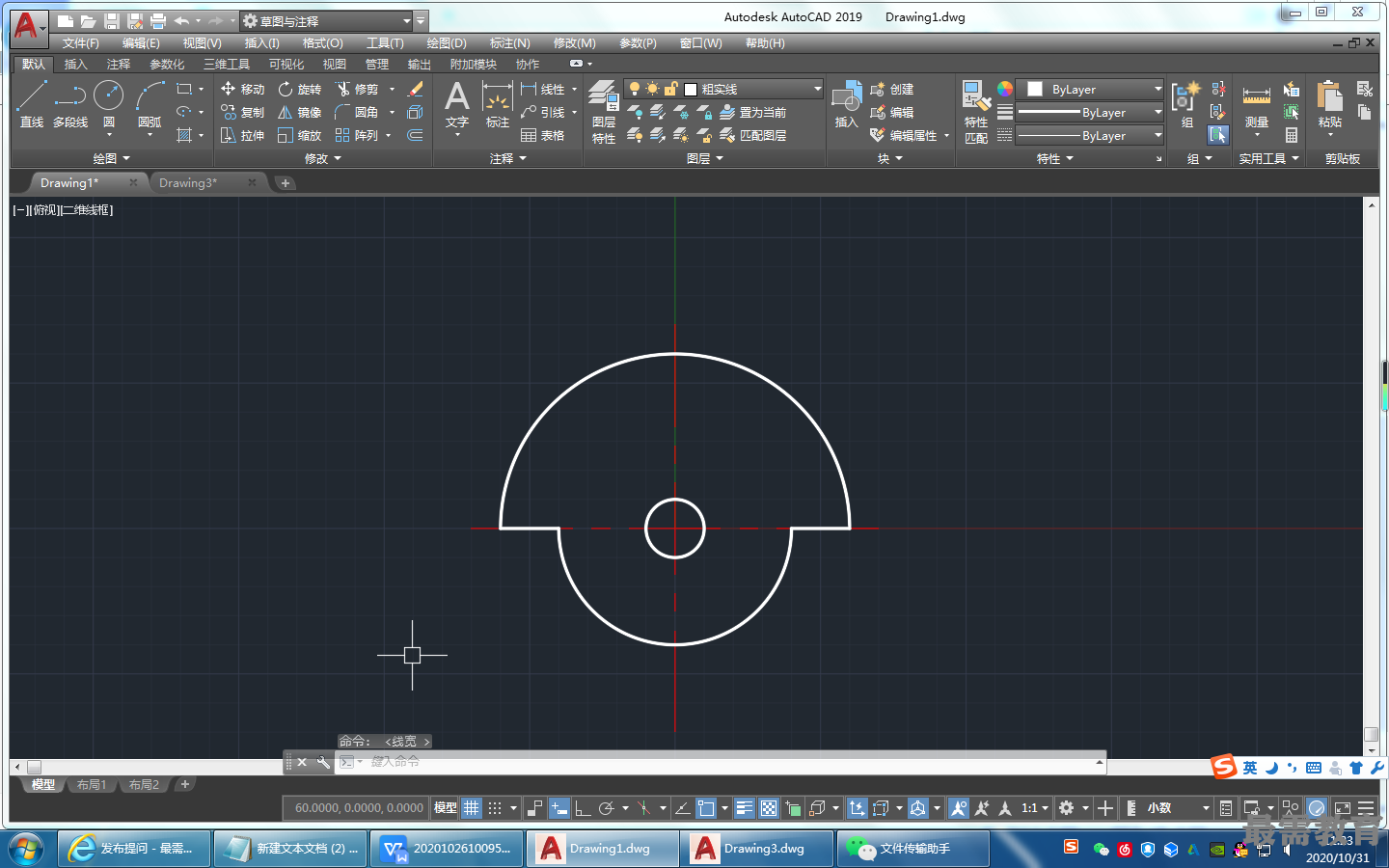

(6)單擊“默認”選項卡的“繪圖”面板中的“直線”按鈕/,連接兩個圓弧的端點，結果如圖所示。
