AutoCAD2019——特殊位置點捕捉操作步驟

(1)單擊“默認”選項卡的“圖層”面板中的“圖層特性”按鈕，彈出“圖層特性管理器”對話框，新建以下兩個圖層。
①第一圖層命名為“粗實線”，線寬為0.30mm,其余屬性默認。
②第二圖層命名為“中心線”，顏色為紅色，線型為CENTER,其余屬性默認。
(2)將“中心線”圖層設置為當前圖層，單擊“默認”選項卡的“繪圖”面板中的“直線”按鈕，繪制中心線。端點坐標分別為{ (-60,0), (60,0) }和{ (0,-60)，（0,60) }。
(3)將“粗實線”圖層設置為當前圖層，單擊“默認”選項卡的“繪圖”面板中的 “圓”按鈕,繪制圓心坐標為（0,0)，半徑分別為30和50的圓。

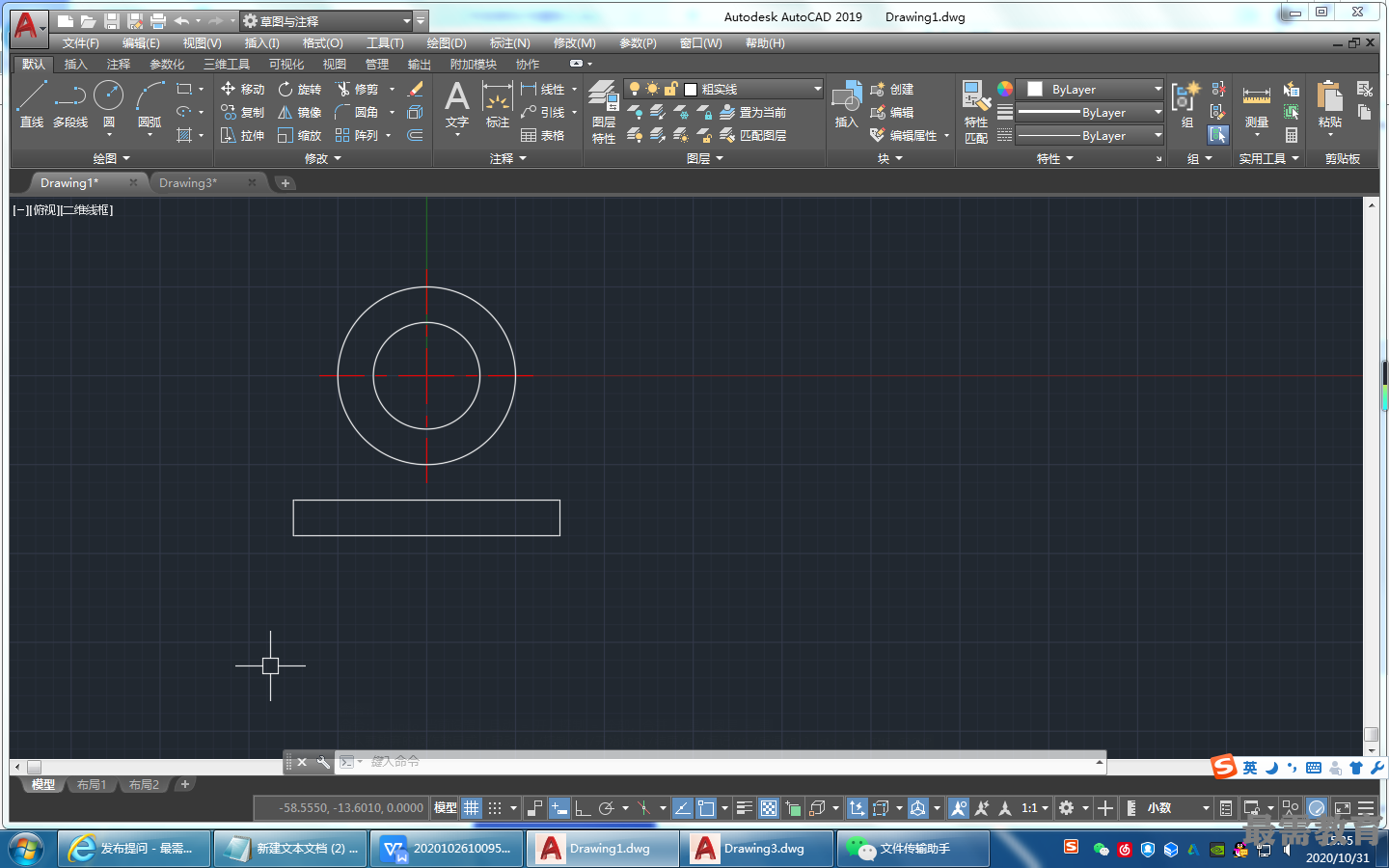

(4)單擊“默認”選項卡的“繪圖”面板中的“矩形”按鈕，繪制矩形。角點坐標分別為（-75，-90)和（75，-70)。結果如圖所示。

(5)單擊“默認”選項卡的“繪圖”面板中的“直線”按鈕，繪制切線。命令行提示與操作如下。
命令：_line
指定第一個點:捕捉矩形的左上端點

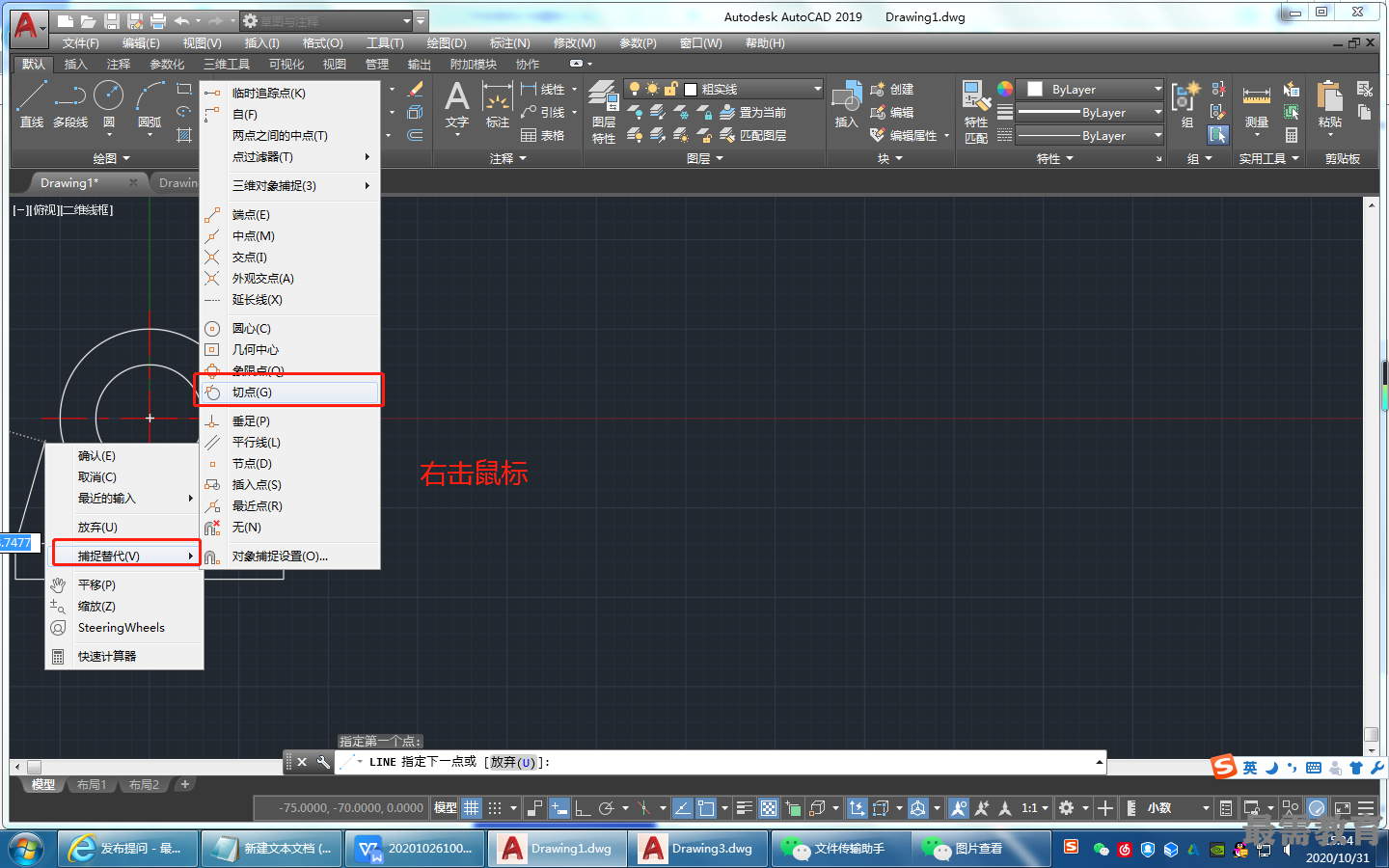

指定下一點或[放棄(un:(按Shift鍵并右擊，在彈出的如圖所示的快捷菜單中單擊“切點” 按鈕)

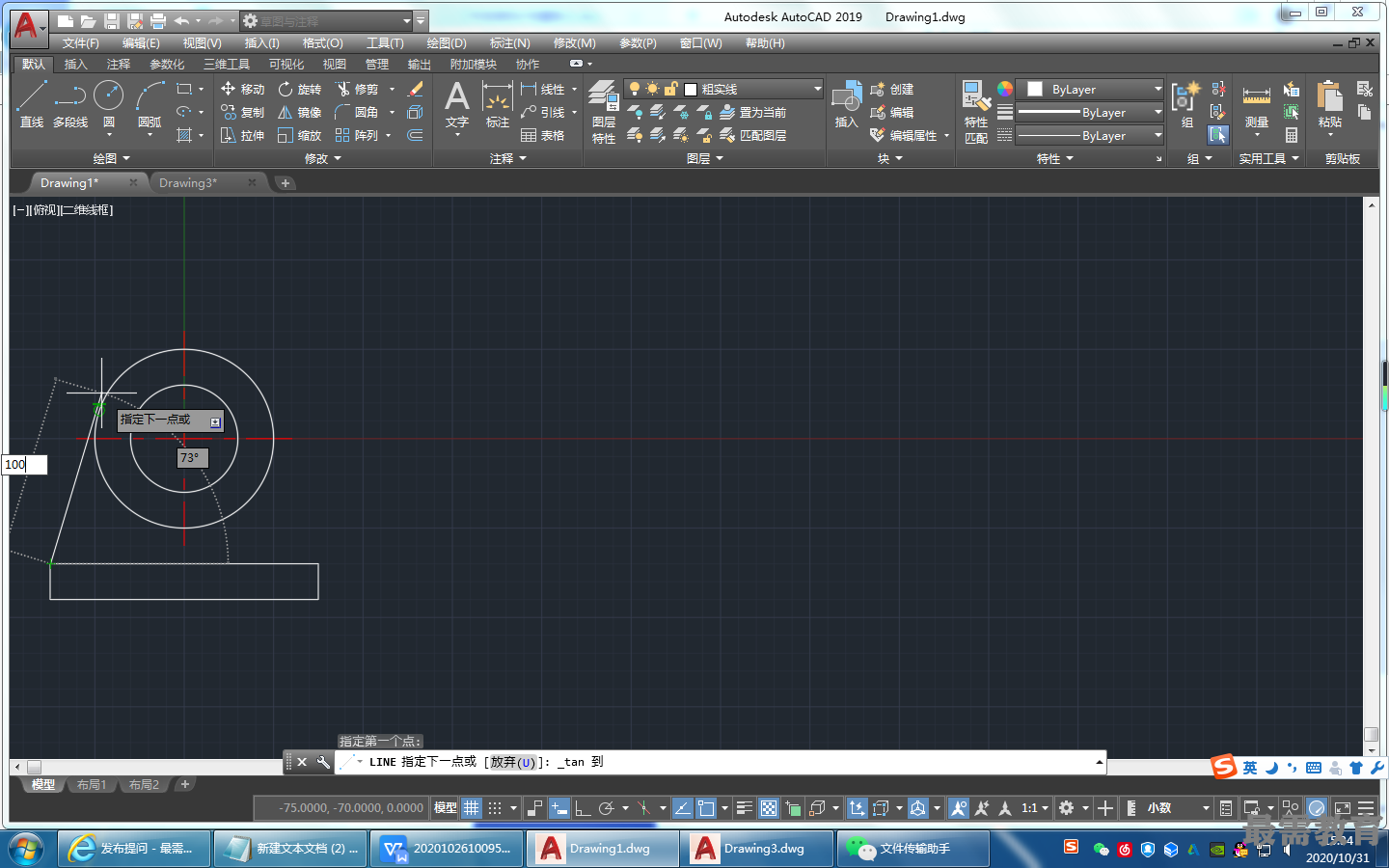

_tan到：（指定直徑為100的圓上一點，系統(tǒng)自動顯示“切點”提示，如圖所示)
指定下一點或[放棄(U)]:

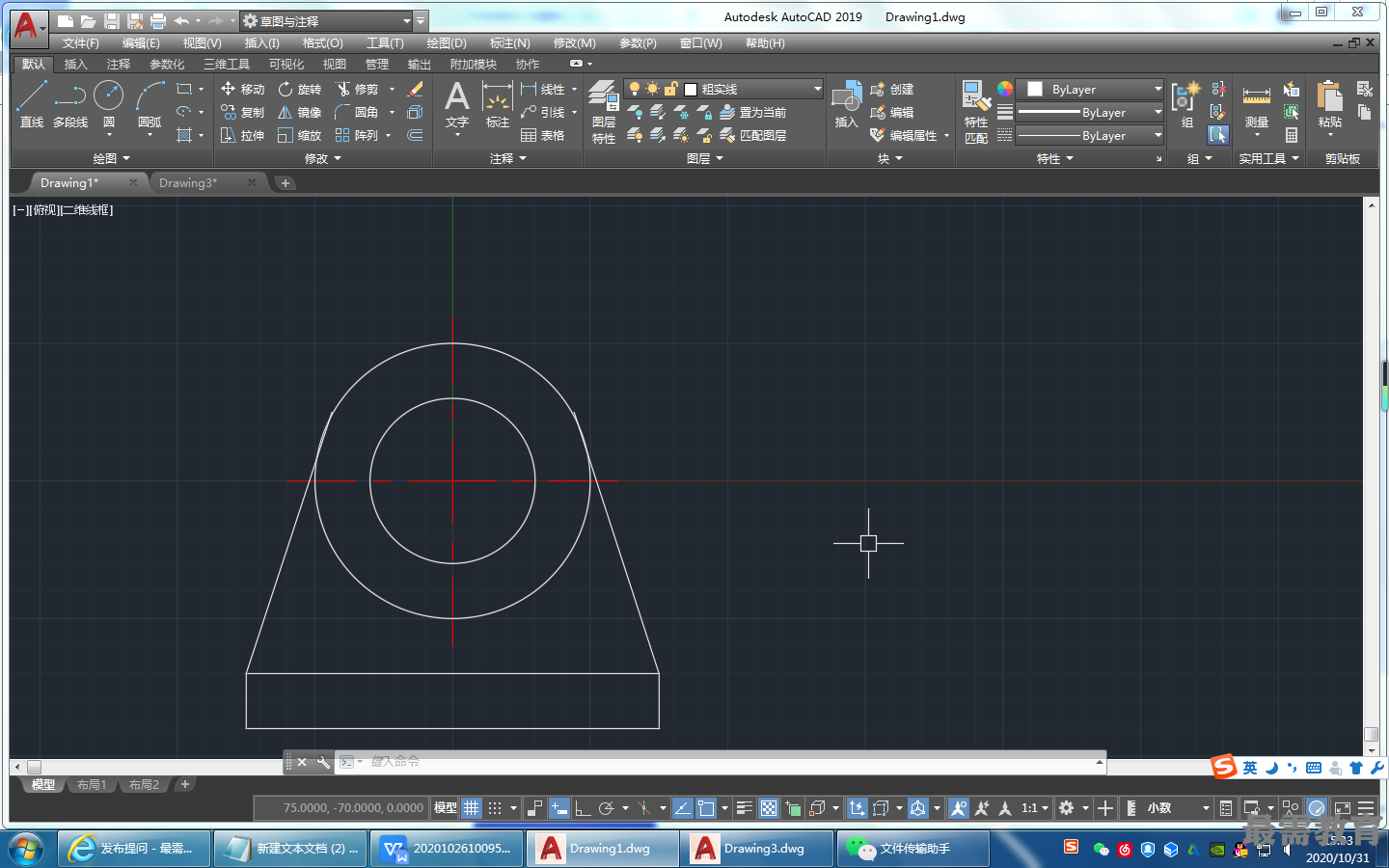

重復“直線”命令，繪制另外一條切線，最終結果如圖所示。
