AutoCAD2019——極軸追蹤操作步驟
(1)單擊狀態欄中的“極軸追蹤”按鈕和“對象捕捉追蹤”按鈕,打開極軸追蹤和對象捕捉追蹤。

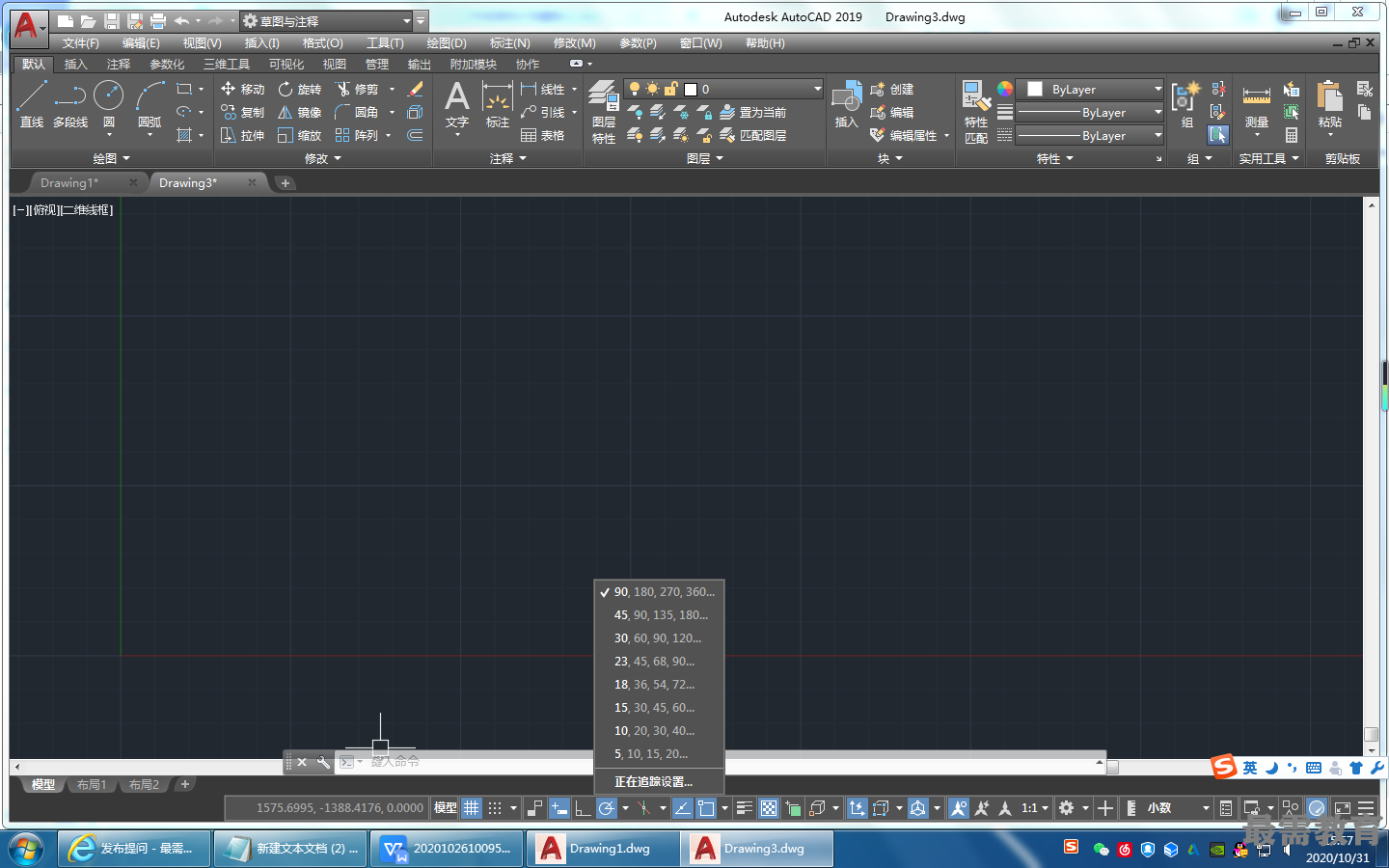

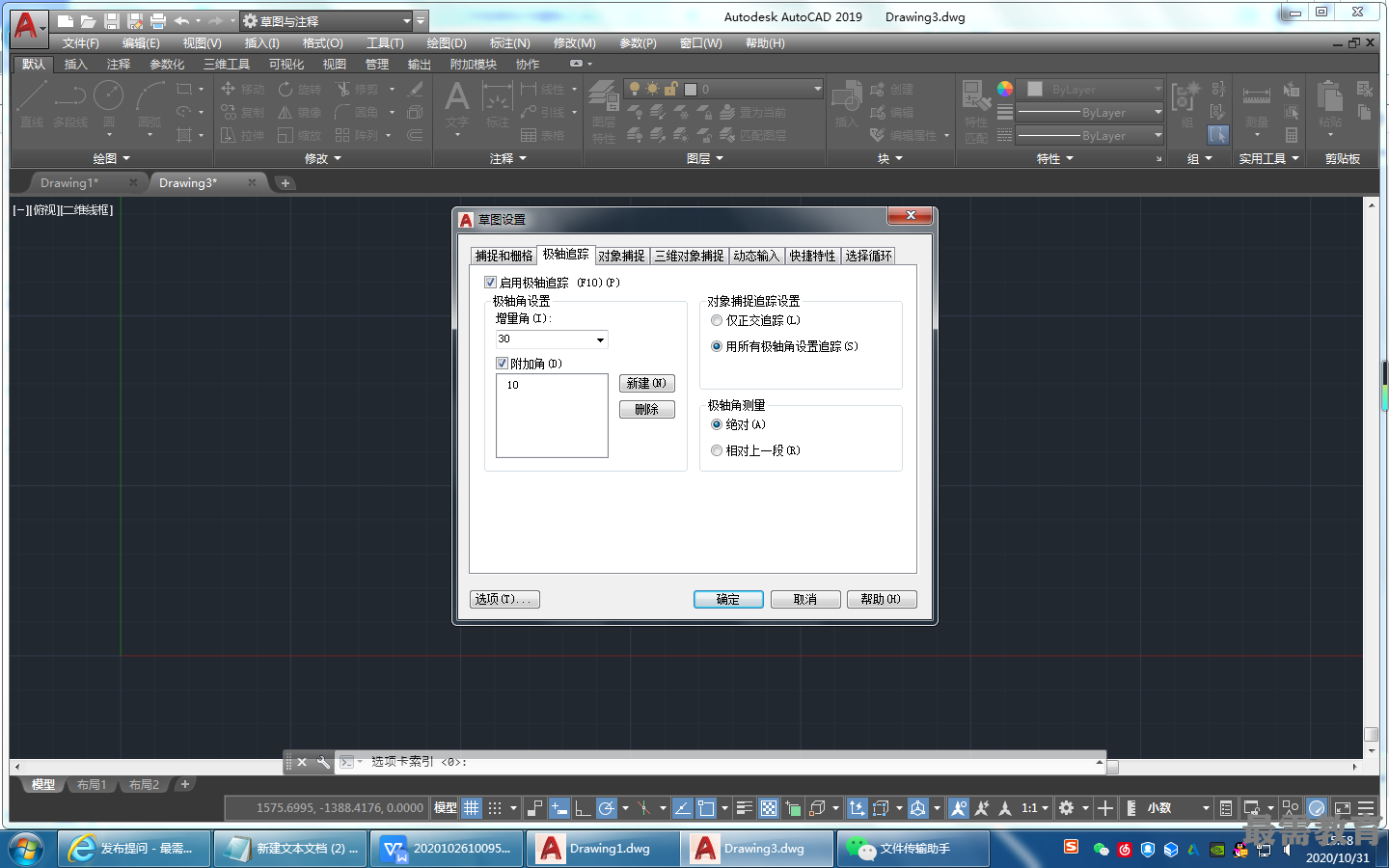

(2)在狀態欄中的“極軸追蹤”按鈕處右擊,打開如圖所示的快捷菜單,選擇 “正在追蹤設置”選項,打開“草圖設置”對話框的“極軸追蹤”選項卡,設置增量角為30,選擇“用所有極軸角設置追蹤”選項,如圖所示,單擊“確定”按鈕,完成極軸追蹤的設置。

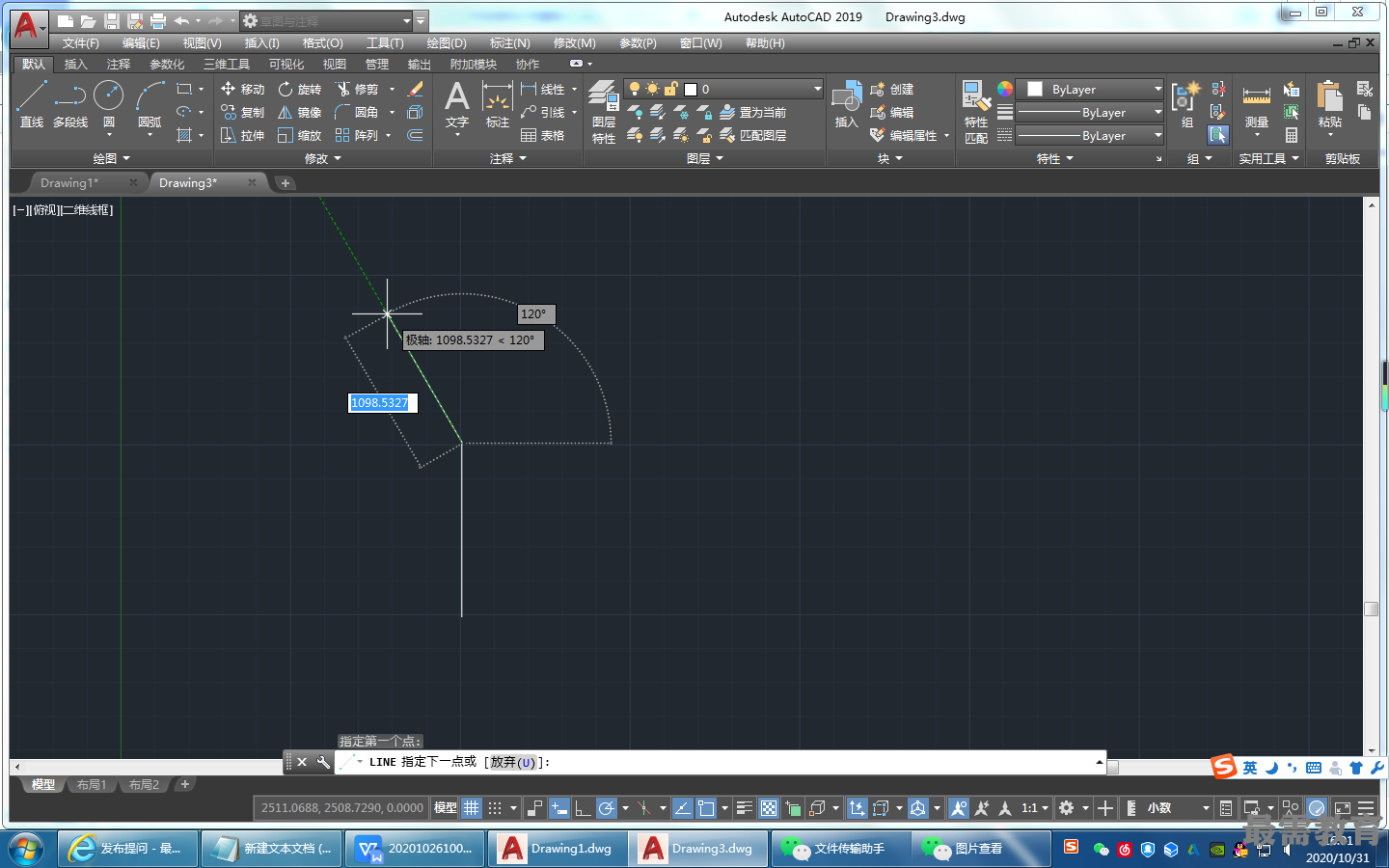

(3)單擊“默認”選項卡的“繪圖”面板中的“直線”按鈕,在圖中適當位置指定直線的起點,拖動鼠標向上移動,顯示極軸角度為90°,如圖所示。單擊繪制一條豎直線段,繼續移動鼠標到左上方,顯示極軸角度為120°,如圖所示,單擊繪制一條與豎直線

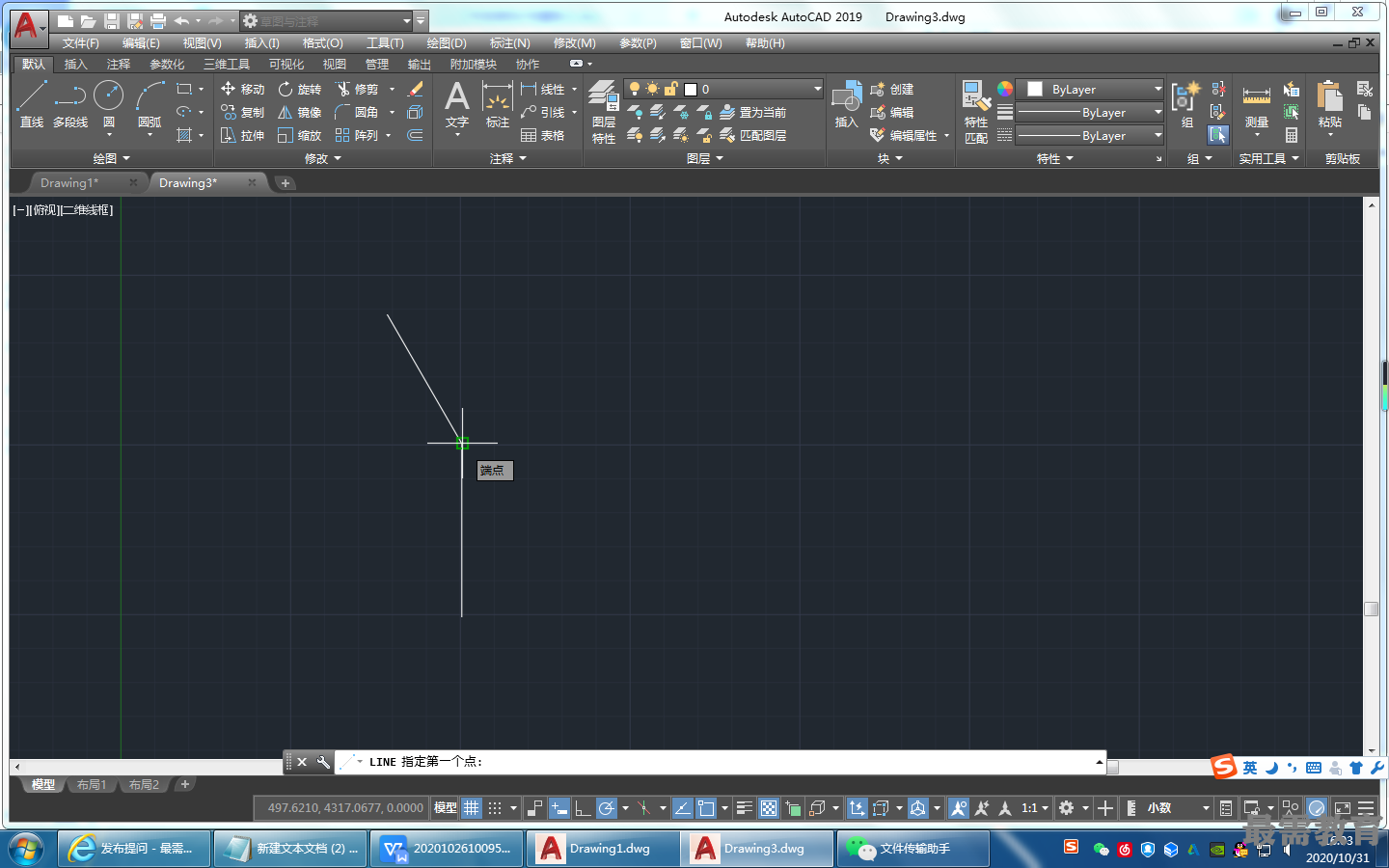

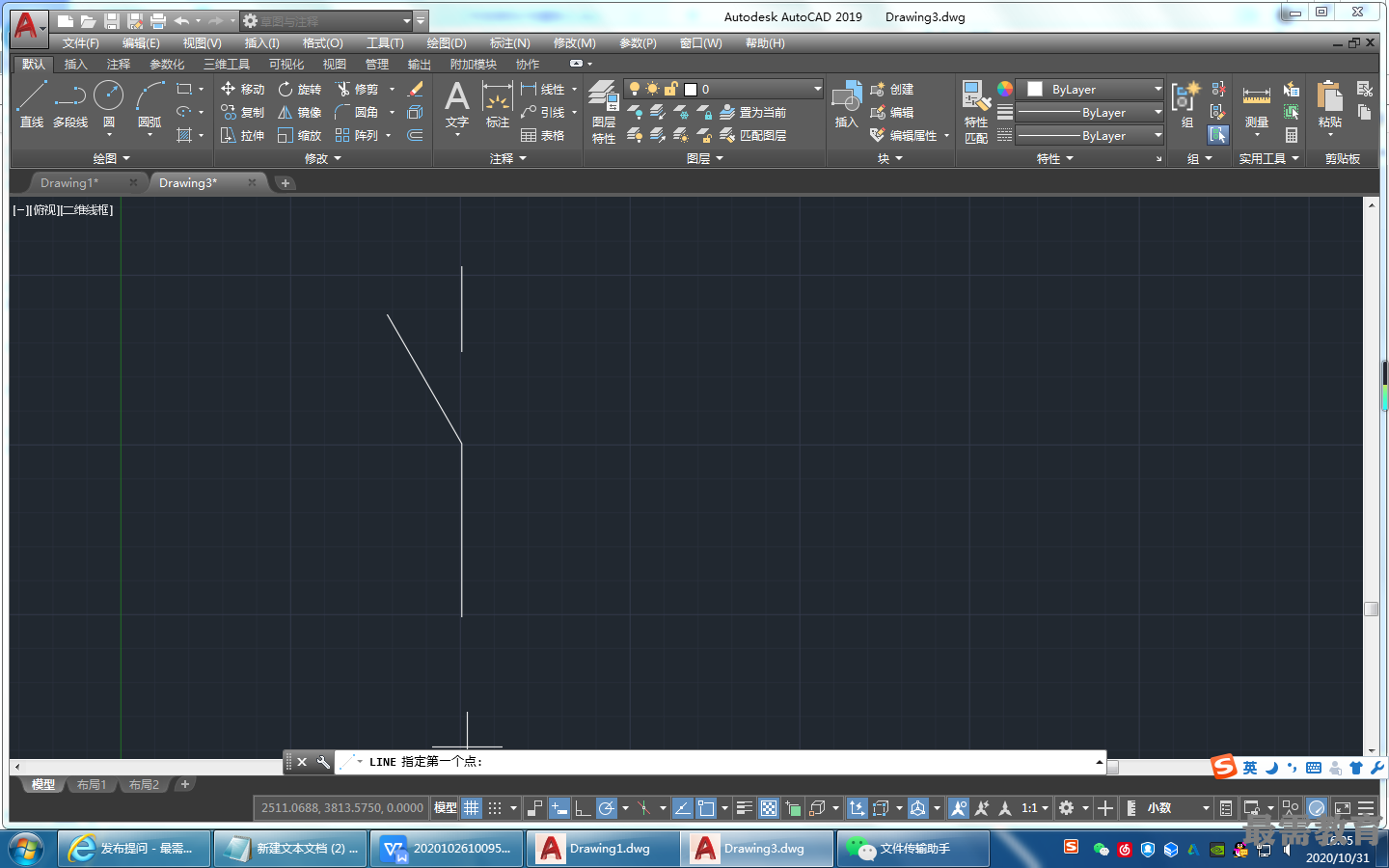

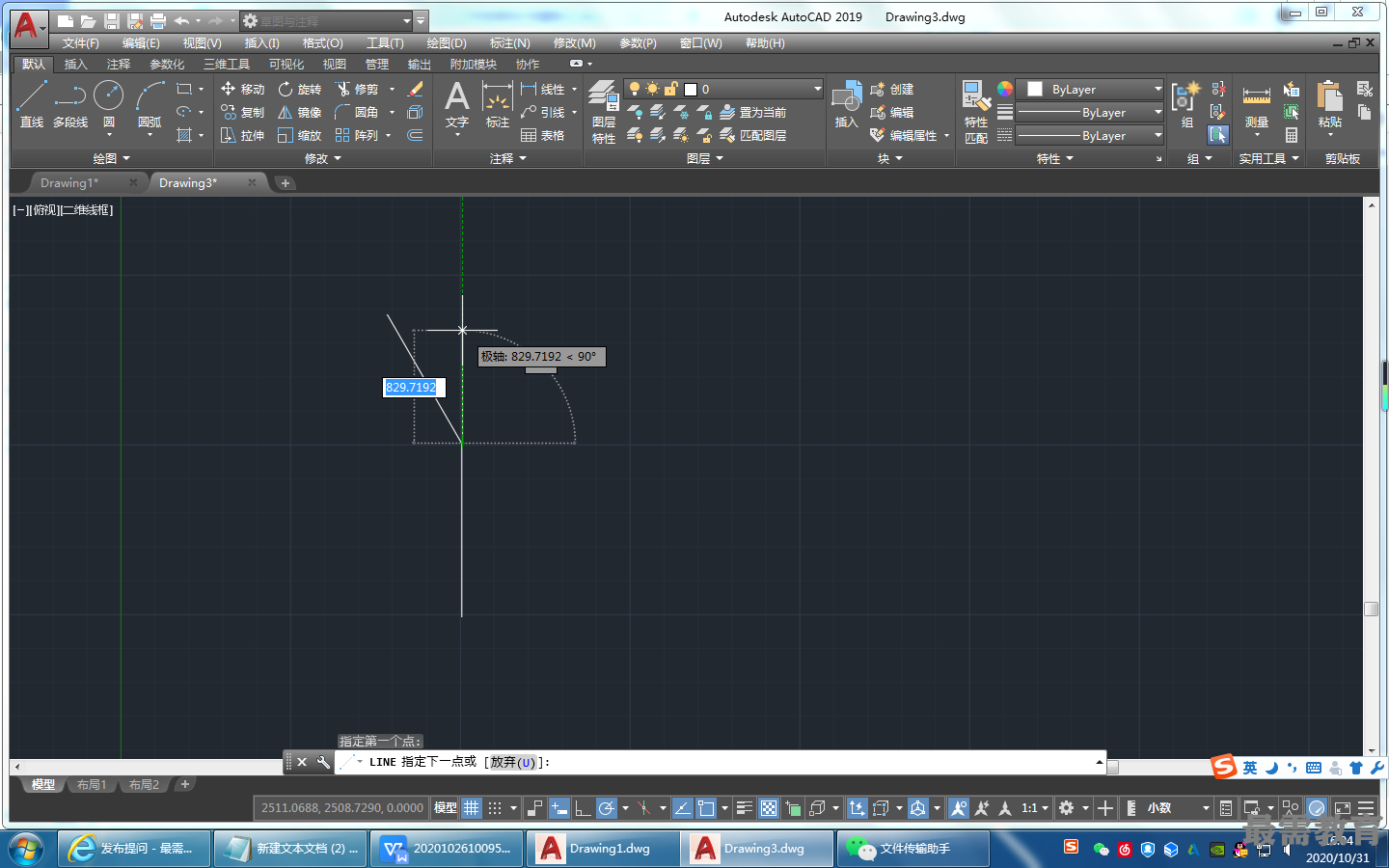

(4)單擊狀態欄中的“對象捕捉”按鈕 ,打開對象捕捉。單擊“默認”選項卡的 “繪圖”面板中的“直線”按鈕捕捉豎直線的上端點,如圖所示。向上移動鼠標, 顯示極軸角度為90。,如圖所示,單擊確定直線的起點(保證該起點在第一條豎直的延長線上),繪制長度適當?shù)呢Q直線,如圖所示

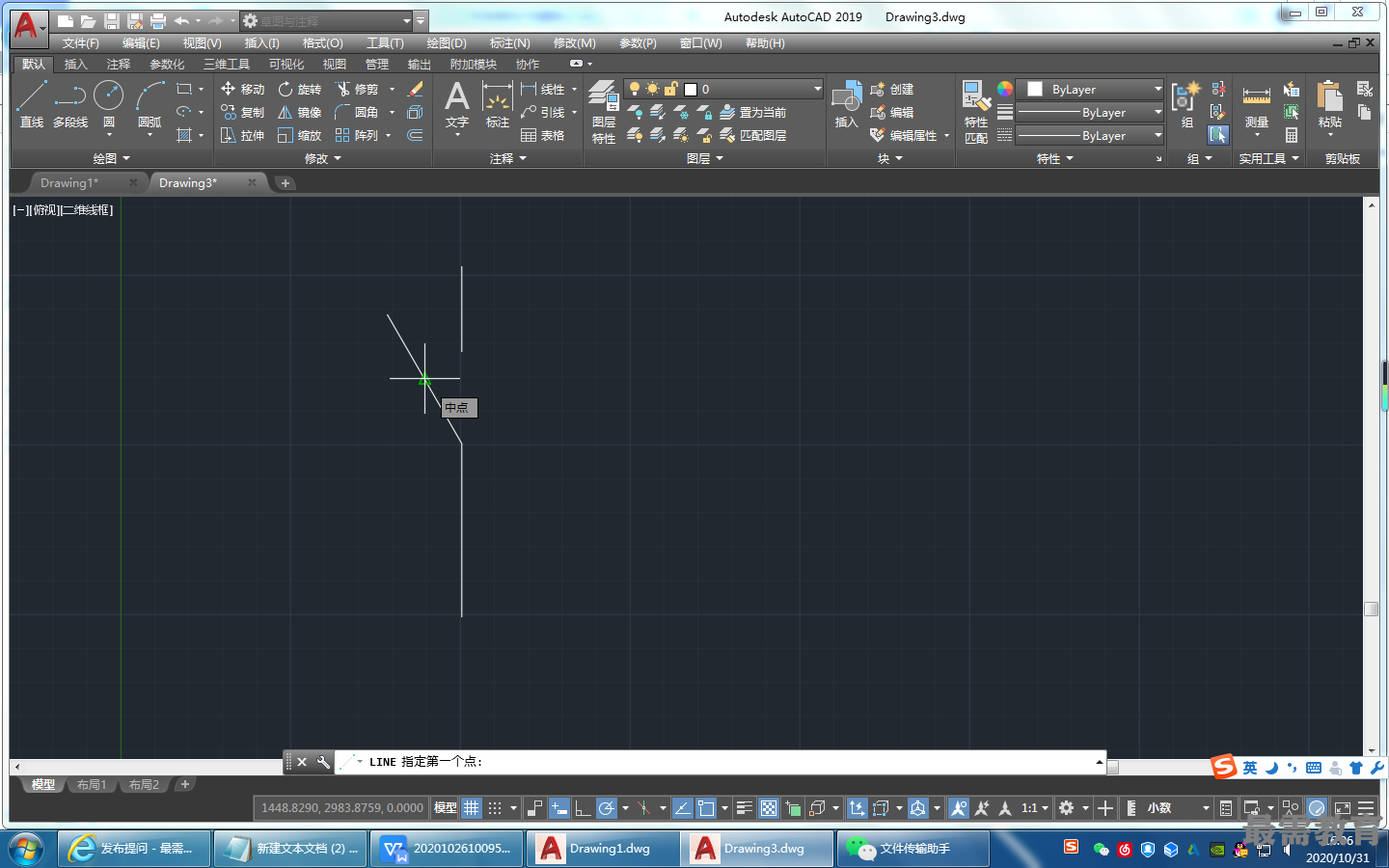

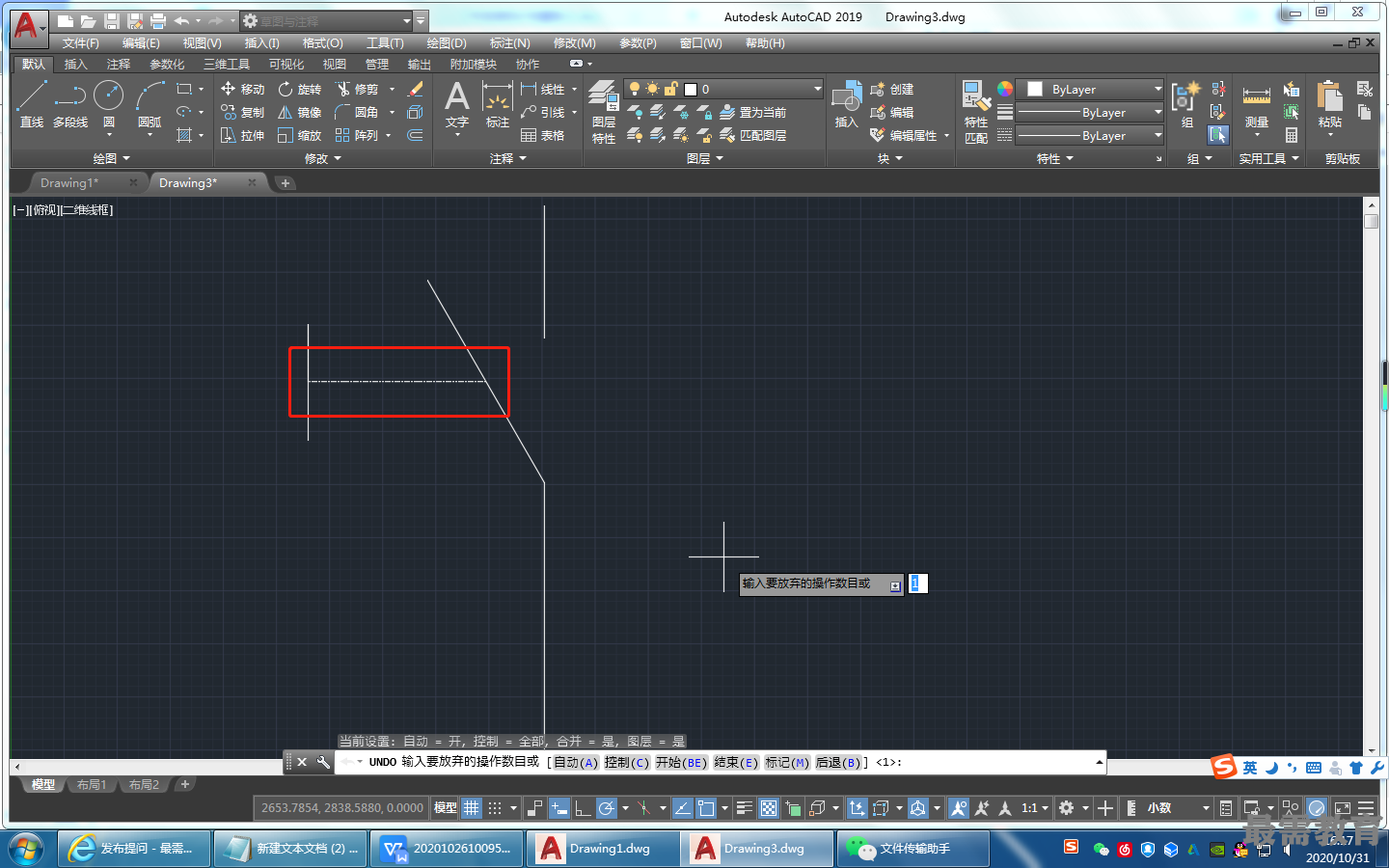

(5)單擊“默認”選項卡的“繪圖”面板中的“直線”按鈕,捕捉斜直線的中點, 如圖所示,為起點繪制一條水平直線,如圖所示。

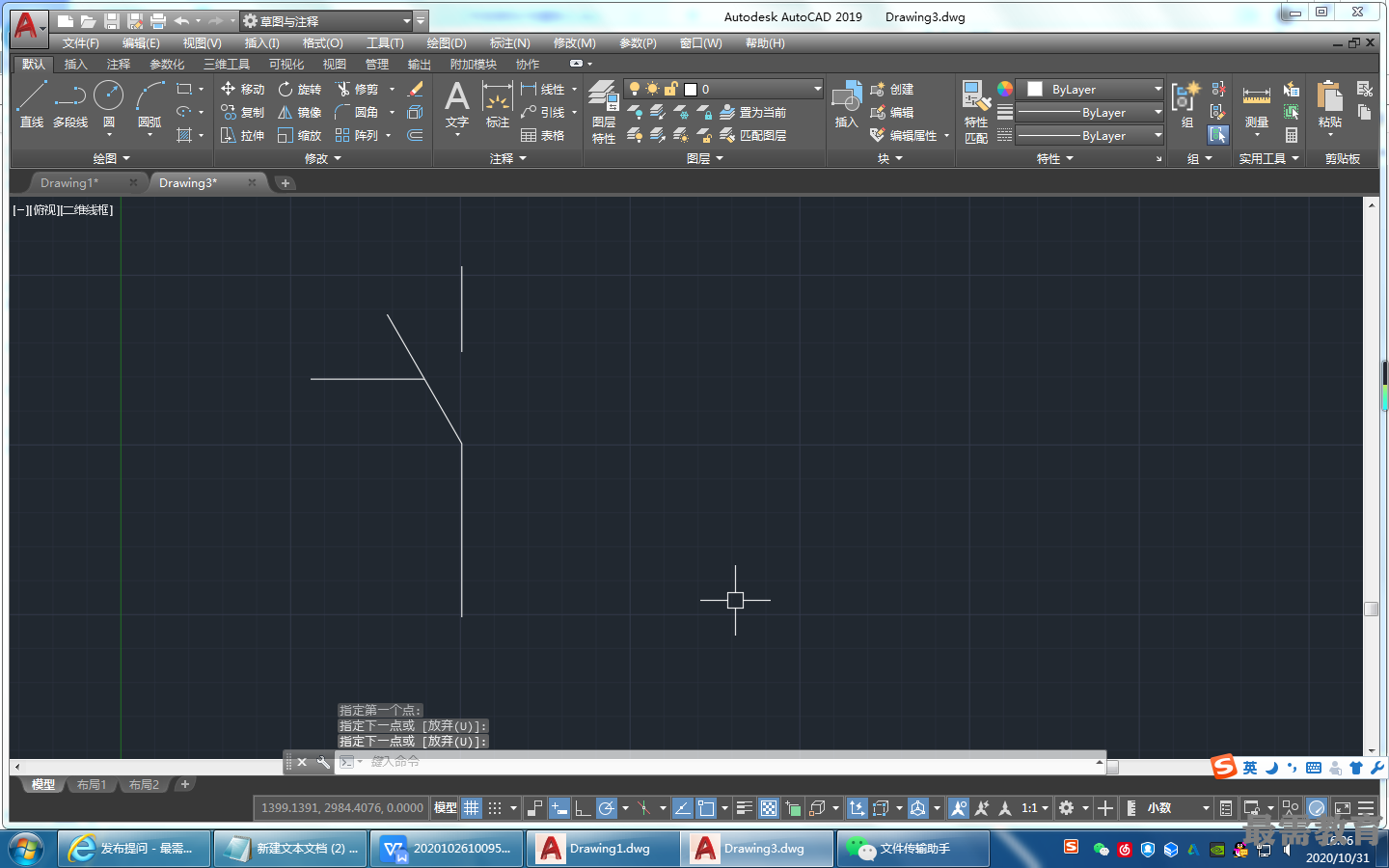

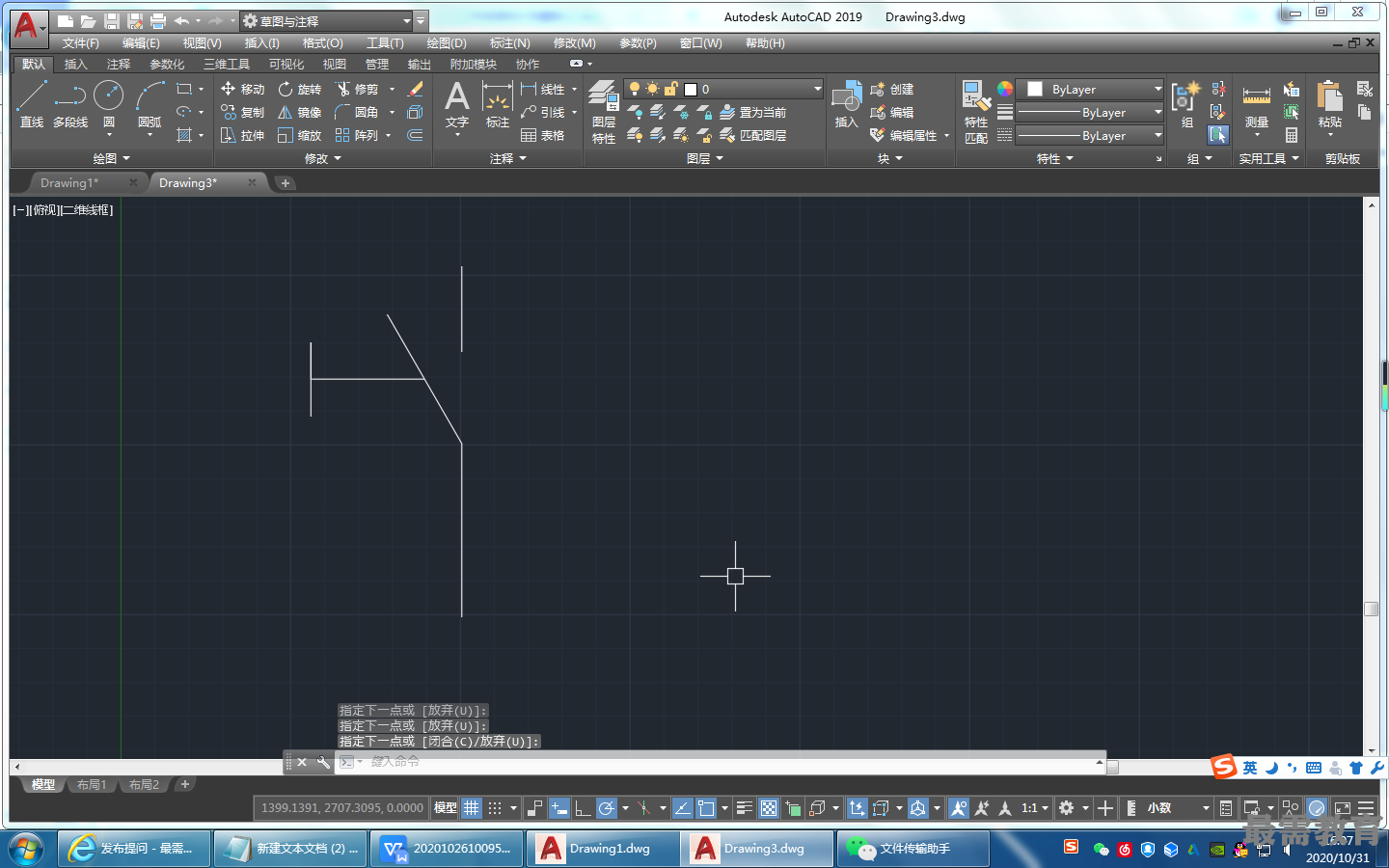

(6)單擊“默認”選項卡的“繪圖”面板中的“直線”按鈕捕捉水平直線的左端點,向上移動鼠標,在適當位置單擊確定直線的起點,繪制一條豎直線,如圖所示。

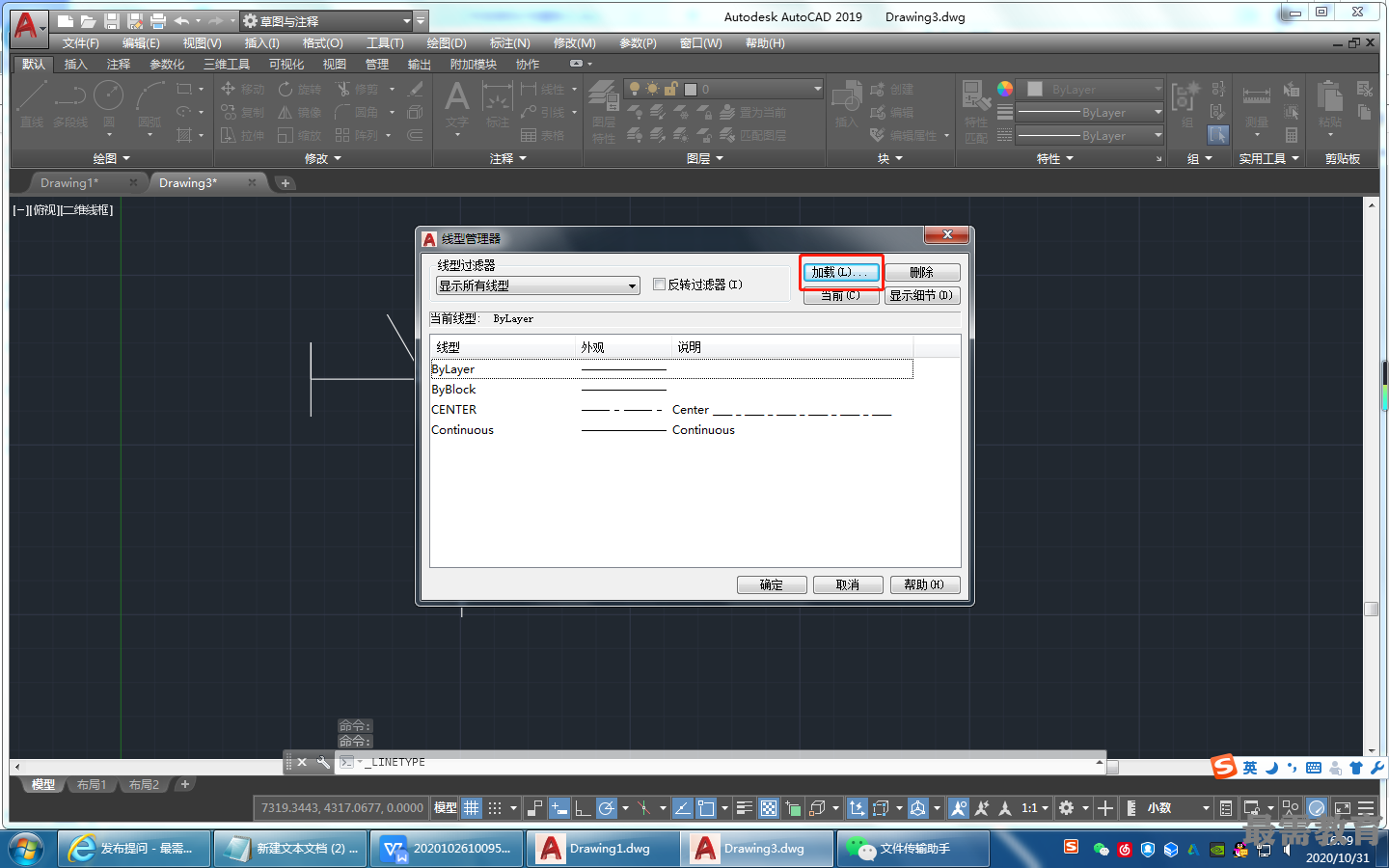

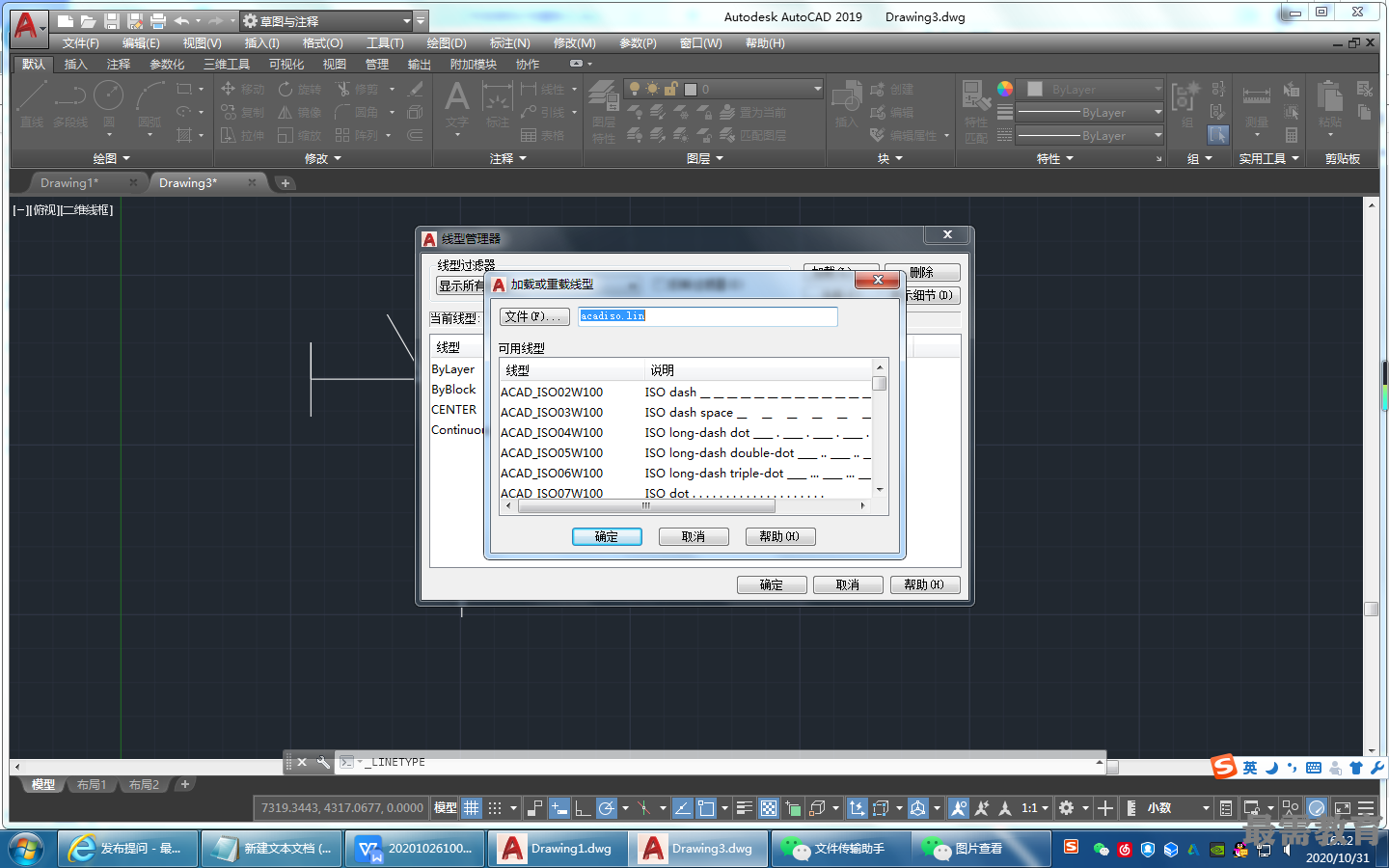

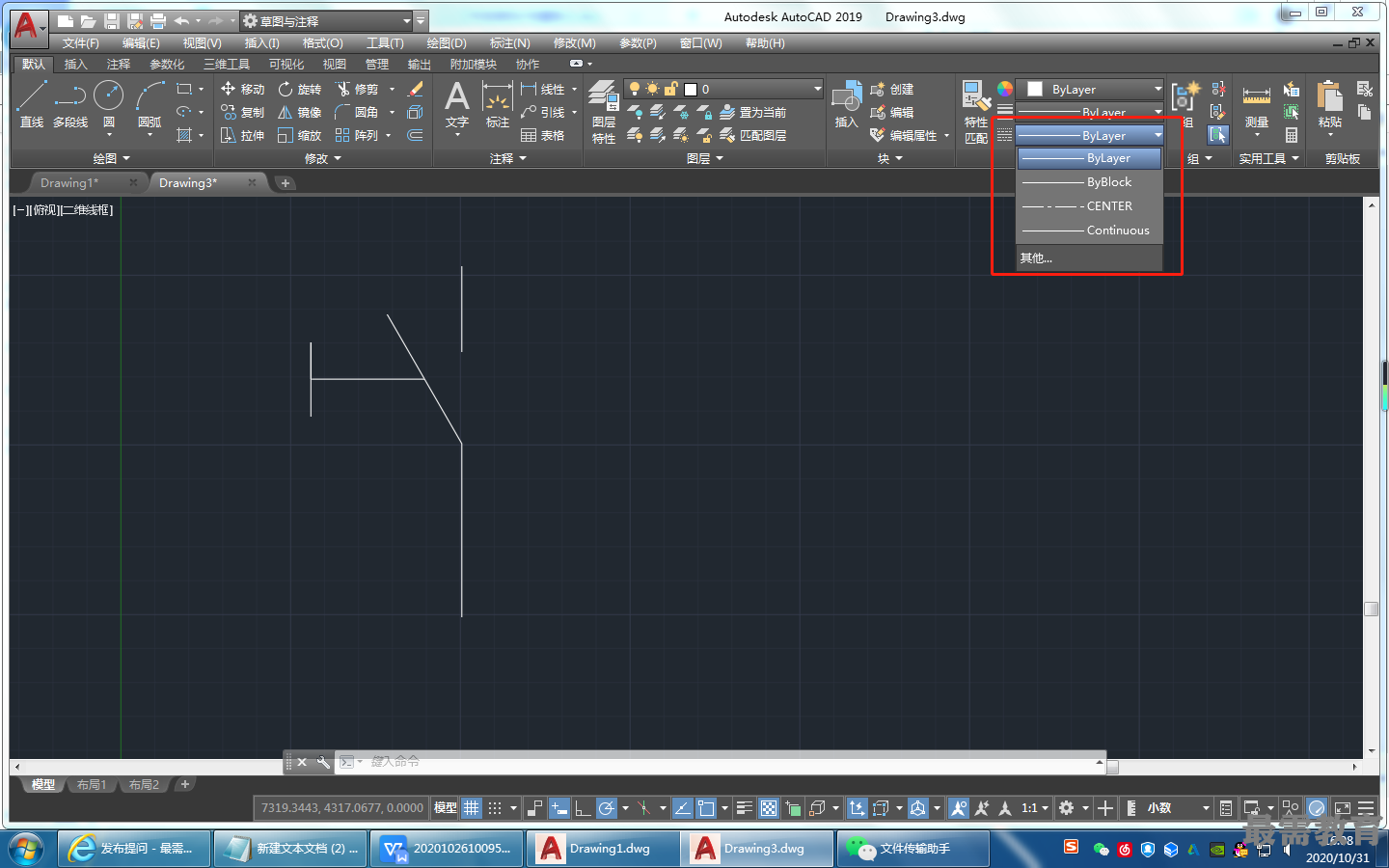

(7)選取水平直線,在“特性”面板的線型下拉列表中單擊“其他”選項,如圖所示。打開如圖所示“線型管理器”對話框,單擊“加載”按鈕,打開“加載或重載線型”對話框,選擇“ACAD_IS002W100” 線型,如圖所示。單擊“確定”按鈕,返回到 “線型管理器”對話框,選擇剛加載的線型,單擊“確定”按鈕,然后將水平直線的線型更 改為“ACAD_IS002W100” 線型,結果如圖所示。
