AutoCAD2019——幾何約束

提問人:卓娟發布時間:2020-10-31

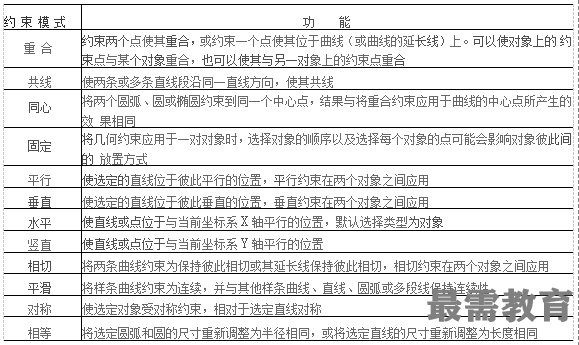

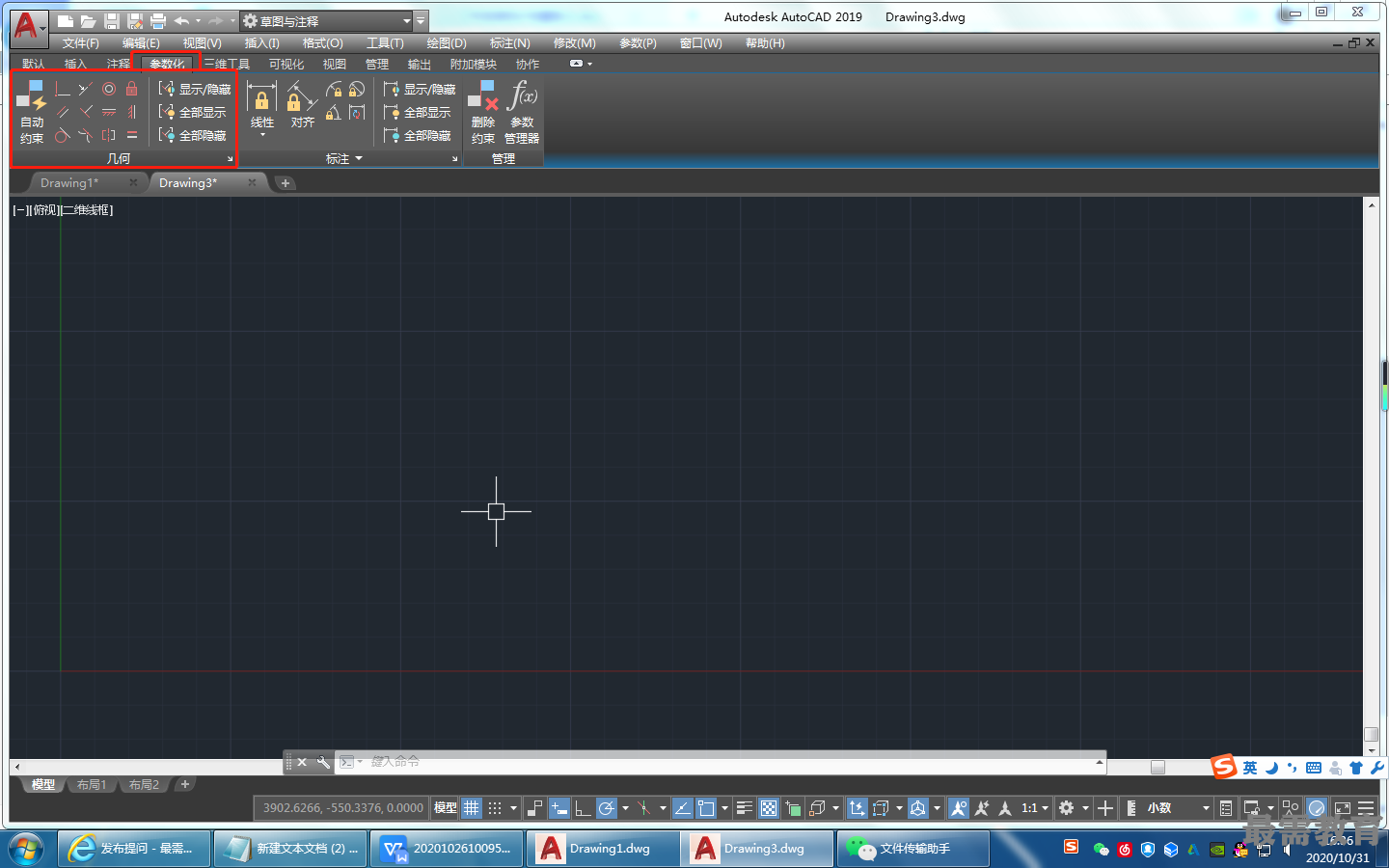

利用幾何約束工具可以指定草圖對象必須遵守的條件或是草圖對象之間必須維持的關 系?!皫缀巍泵姘寮啊皫缀渭s束”工具欄(其面板在“二維草圖與注釋”工作空間二參數化”選項卡的“幾何”面板中)如圖所示,其主要幾何約束選項功能如表所示。




在繪圖過程中可指定二維對象或?qū)ο笊宵c(diǎn)之間的幾何約束。在繪制受約束的幾何圖形時,將保留約束,因此,通過使用幾何約束可以使圖形符合設計要求。

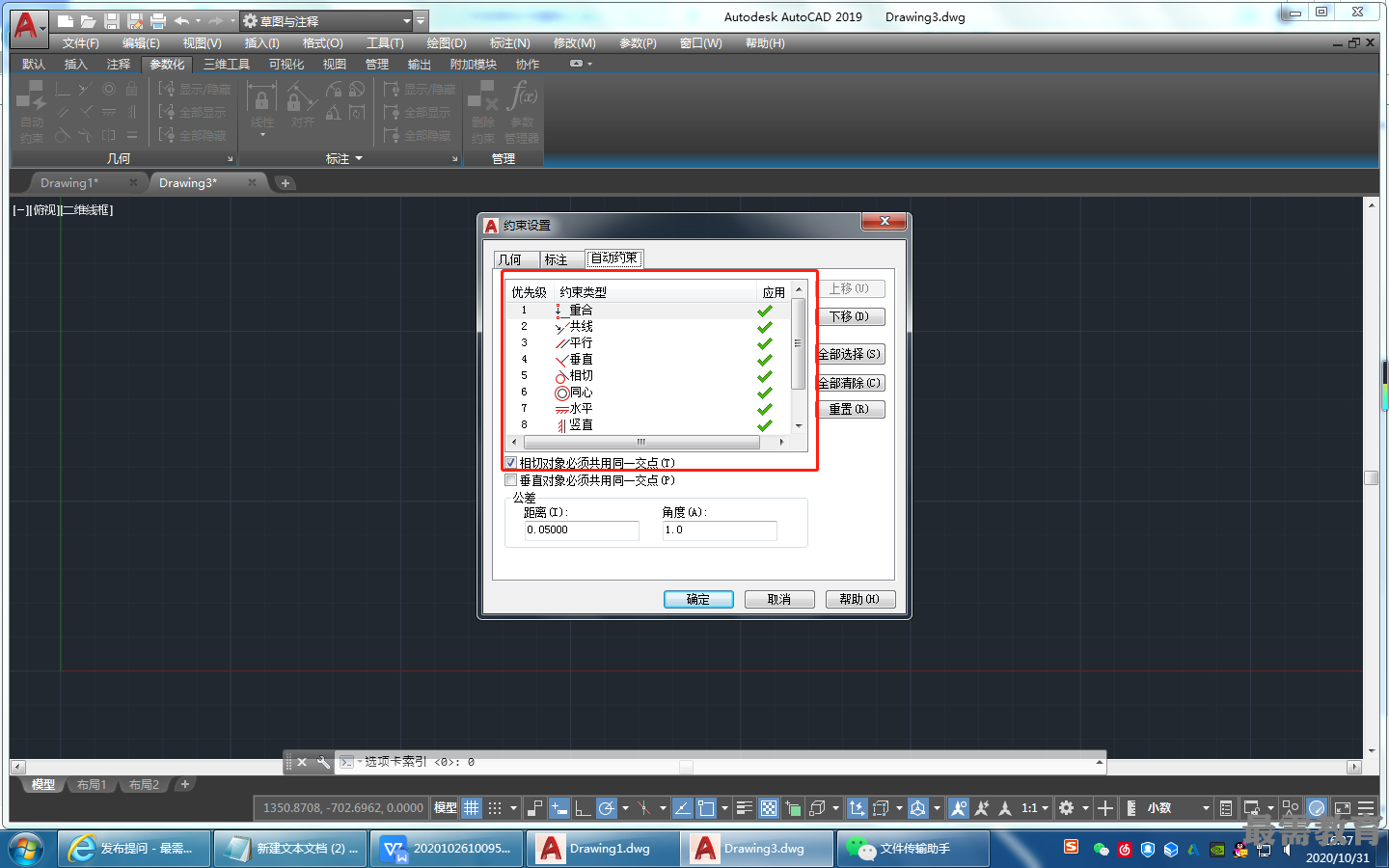

在使用AutoCAD 2019繪圖時,可以控制約束欄的顯示,利用“約束設置”對話框可控制約束欄上顯不或隱藏的幾何約束類型,單獨或全局顯示或隱藏幾何約束和約束欄,可執行以下操作。
(1)顯示(或隱藏)所有的幾何約束。
(2)顯示(或隱藏)指定類型的幾何約束。
(3)顯示(或隱藏)所有與選定對象相關的幾何約束。
