AutoCAD2019——尺寸約束

建立尺寸約束可以限制圖形幾何對象的大小，與在草圖上標注尺寸相似，同樣設置尺寸標注線，與此同時也會建立相應的表達式，不同的是，建立尺寸約束后，可以在后續的編輯工作中實現尺寸的參數化驅動。
生成尺寸約束時，用戶可以選擇草圖曲線、邊、基準平面或基準軸上的點，以生成水 平、豎直、平行、垂直和角度尺寸。

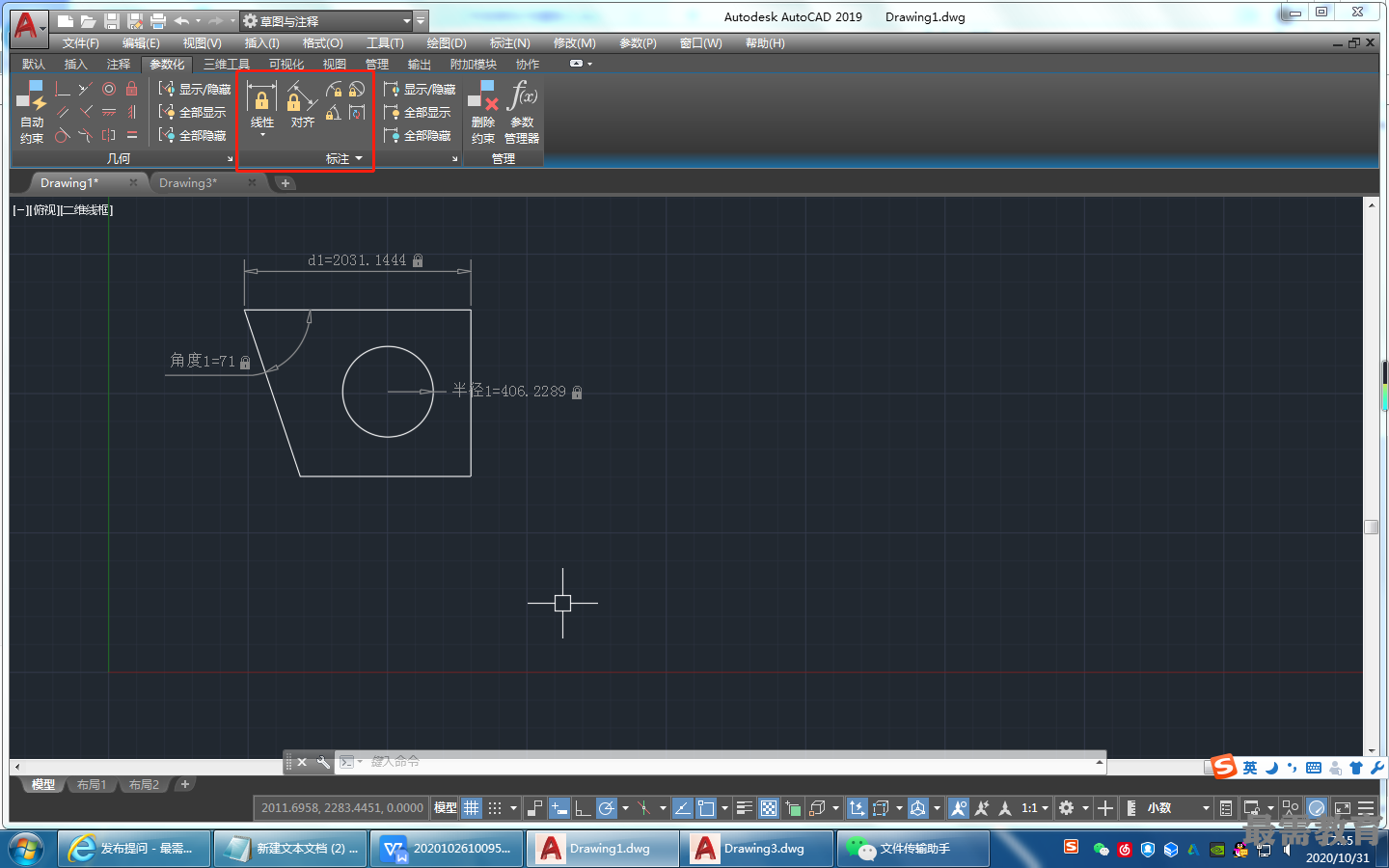

生成尺寸約束時，系統會生成一個表達式，其名稱和值顯示在一個文本框中，如圖所示，用戶可以在其中編輯該表達式的名稱和值。
生成尺寸約束時，只要選中了幾何體，其尺寸及其延長線和箭頭就會全部顯示出來。將尺寸拖動到位，然后單擊，這就完成了尺寸約束的添加。完成尺寸約束后，用戶還可以隨時更改尺寸約束，只需在繪圖區選中該值并雙擊，即可使用生成過程中所采用的方式編輯其名稱、值或位置。
在用AutoCAD 2019繪圖時，使用“約束設置”對話框中的“標注”選項卡可控制顯示 標注約束時的系統配置，標注約束控制設計的大小和比例。尺寸約束的具體內容如下。
(1 )對象之間或對象上點之間的距離.
(2)對象之間或對象上點之間的角度。
