AutoCAD2019——繪制多線段操作步驟

(1)單擊“默認”選項卡的“繪圖”面板中的“多段線”按鈕，在圖中適當位置繪制微波隔離器外框，命令行提示與操作如下。
命令：_pline
指定起點:0,0
當前線寬為0.0000
指定下一點或[圓弧(A)/半寬(H)/長度(L)/放棄(U)/寬度(W): 50,0
指定下一點或[圓弧(A)/閉合(C)/半寬(H)/長度(L)/放棄(U)/寬度(W)] : 50,50
指定下一點或[圓弧(A)/閉合(C)/半寬(H)/長度(L)/放棄(U)/寬度(W)] : 0,50
指定下一點或[圓弧(A)/閉合(C)/半寬(H)/長度(L)/放棄(U)/寬度(W)] : C

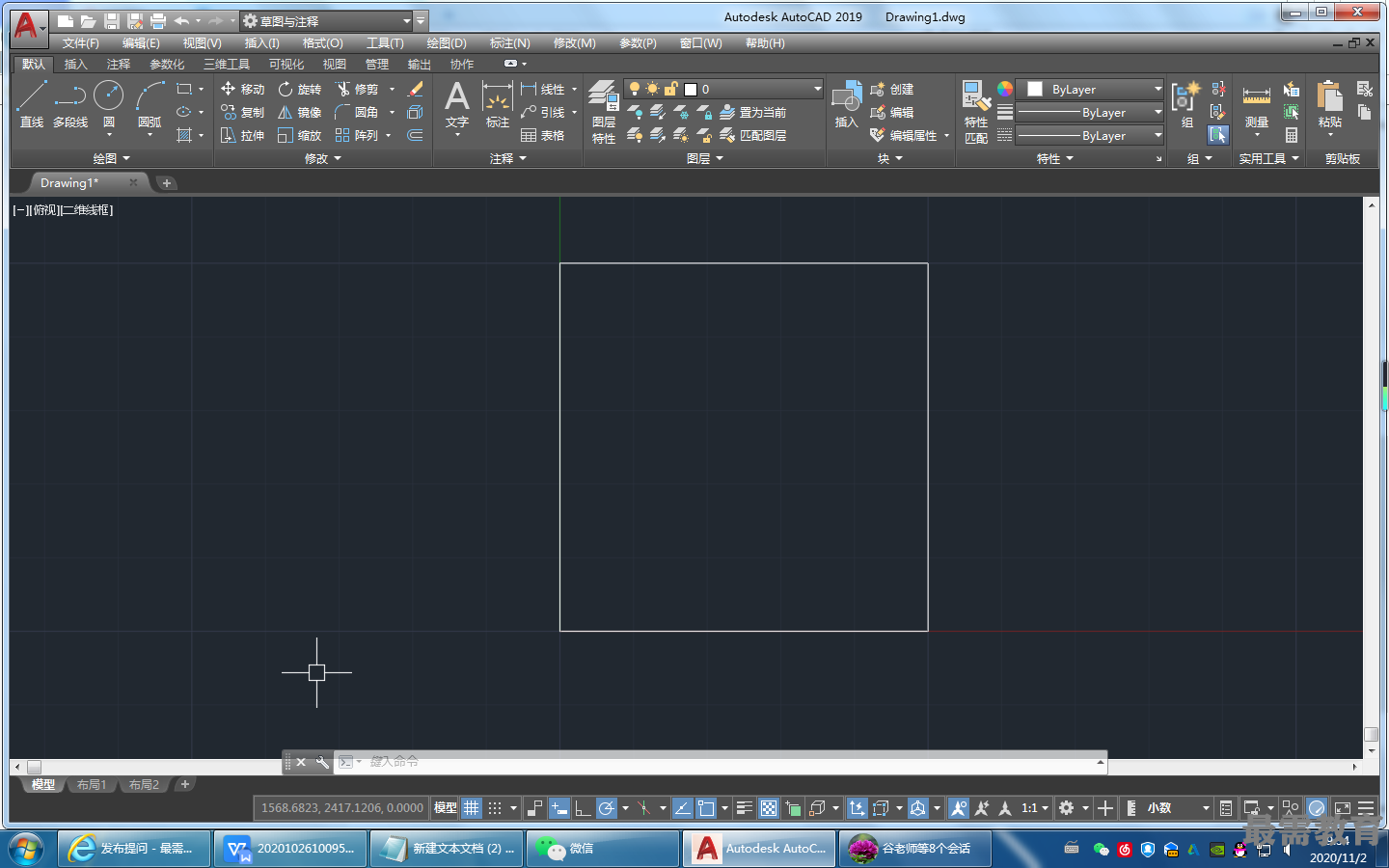

結果如圖所示。

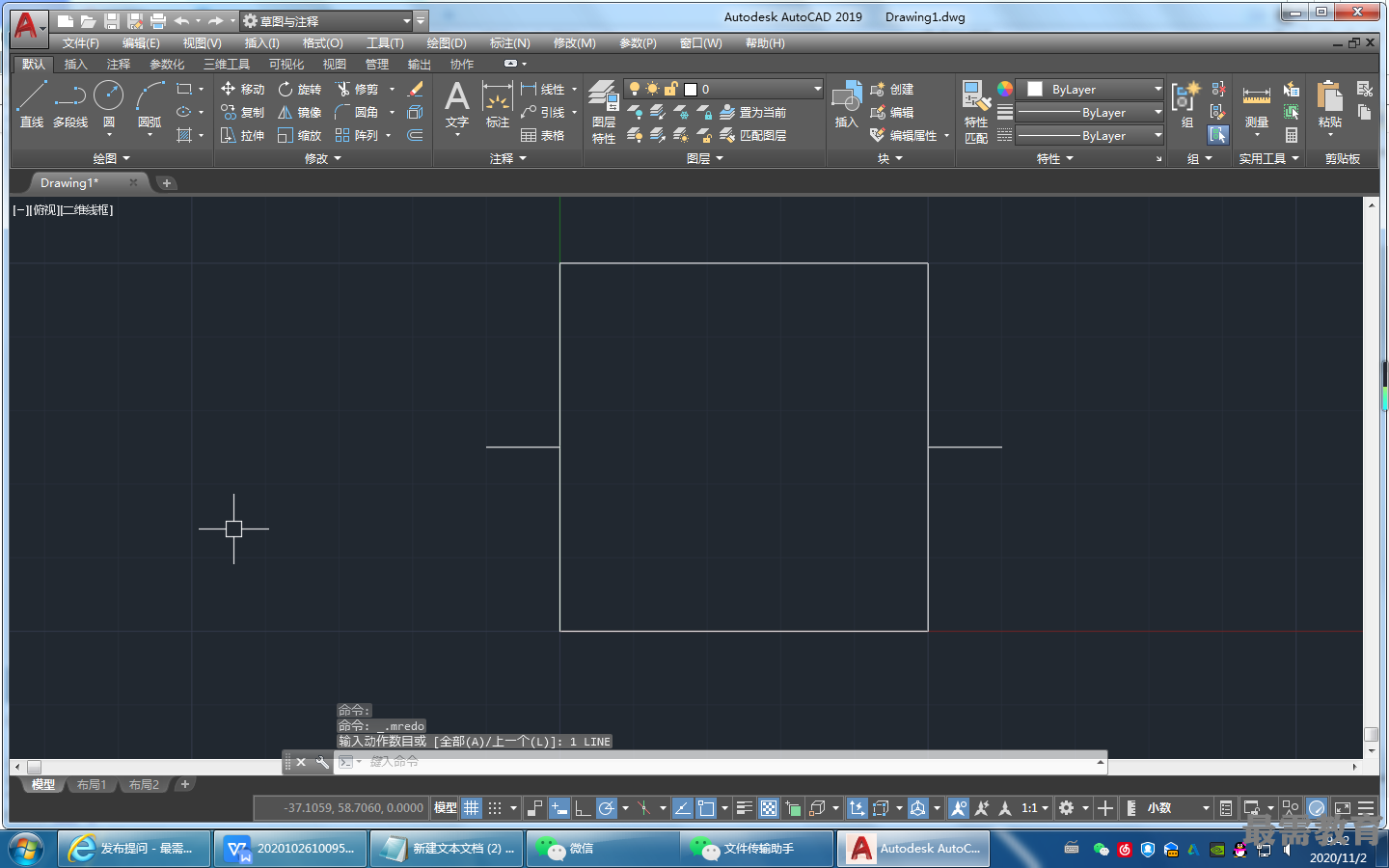

(2)單擊“默認”，選項卡的“繪圖”面板中的“直線”按鈕，分別以坐標{(-10,25)，(0,25))和{(50,25 ),（60,25)}繪制兩條直線，如圖所示。

(3)單擊“默認”選項卡的“繪圖”面板中的“多段線”按鈕，在圖中適當位置繪制箭頭，命令行提示與操作如下。
命令：—pline
指定起點：10,38
當前線寬為0.0000
指定下一點或[圓弧(A)/半寬（H)/長度（L)/放棄（U)/寬度（W)] : @20,0
指定下一點或[圓弧(A)/閉合（C)/半寬（H)/長度(L)/放棄（U)/寬度（W)] : W
指定起點寬度 <0.0000>: 4
指定端點寬度 <4.0000>: 0
指定下一點或[圓弧(A)/閉合（C)/半寬（H)/長度（L)/放棄（U)/寬度(W)] : @10,0
指定下一點或[圓弧(A)/閉合（C)/半寬<H)/長度（L)/放棄（U)/寬度(W)]:
命令：PLINE
指定起點：10,12
當前線寬為0.0000
指定下一點或[圓弧(A)/半寬（H)/長度（L)/放棄(U)/寬度(W)] : W
指定起點寬度 <0.0000>:
指定端點寬度 <0.0000>: 4
指定下一個點或[圓弧(A)/半寬（H)/長度（L)/放棄(U)/寬度(W) ] : @10,0
指定下一點或[圓弧(A)/閉合（C)/半寬（H)/長度（L)/放棄（U)/寬度（W)] : W
指定起點寬度 <4.0000>: 0
指定端點寬度 <0.0000>:
指定下一點或[圓弧(A)/閉合（C)/半寬（H)/長度（L)/放棄（U)/寬度(W)] : @20,0
指定下一點或[圓弧(A)/閉合（C)/半寬（H)/長度（L)/放棄（U)/寬度(W)] :

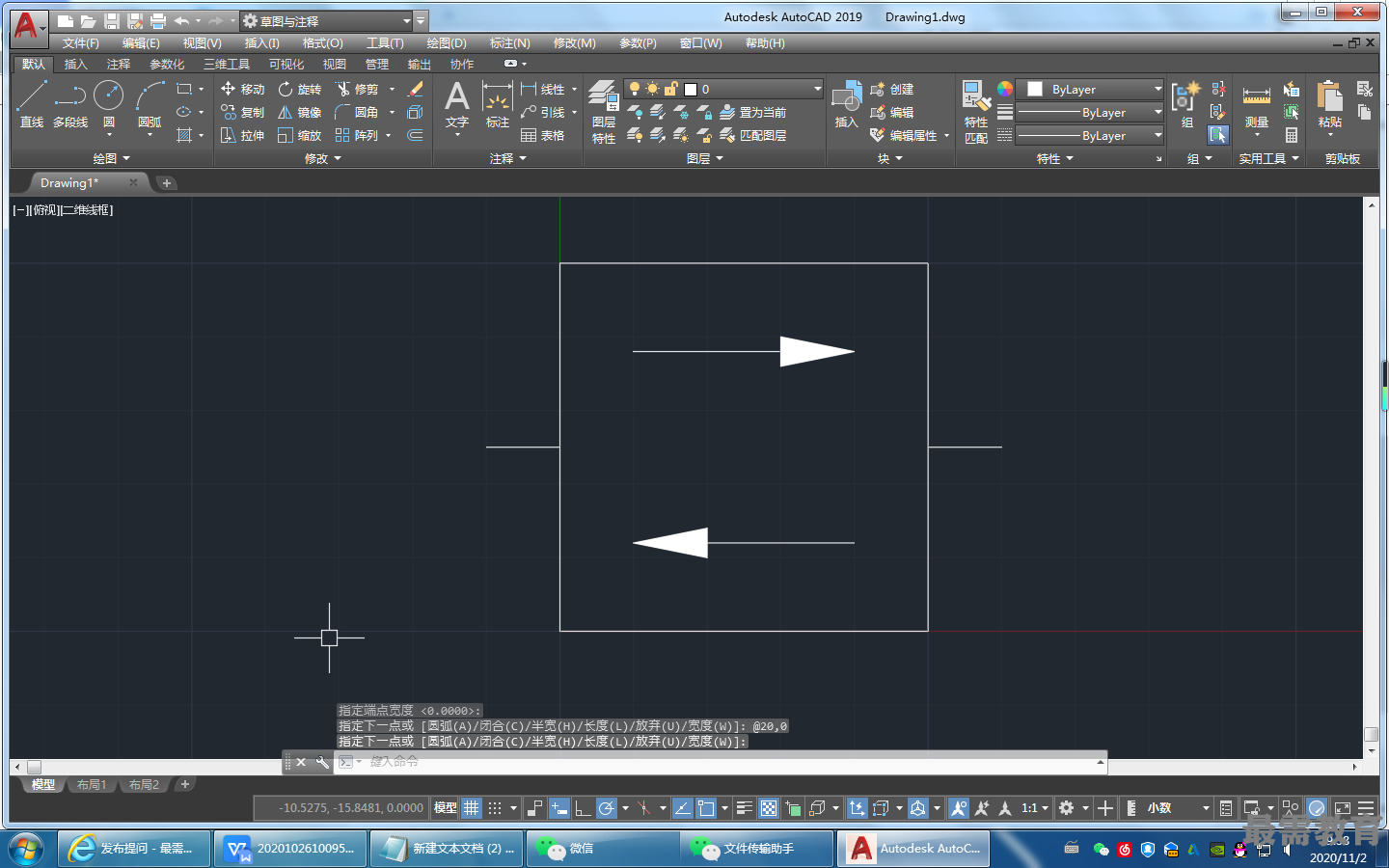

結果如圖所示。

(4)單擊“默認”選項卡的“繪圖”面板中的“直線”按鈕，以坐標{(26.5,15.5),(33.5,8.5)}繪制斜直線，繪制效果如圖所示。
