AutoCAD2019——編輯多段線選項說明
編輯多段線命令的選項中允許用戶進行移動、插入頂點和修改任意兩點間的線寬等操作,具體含義如下。

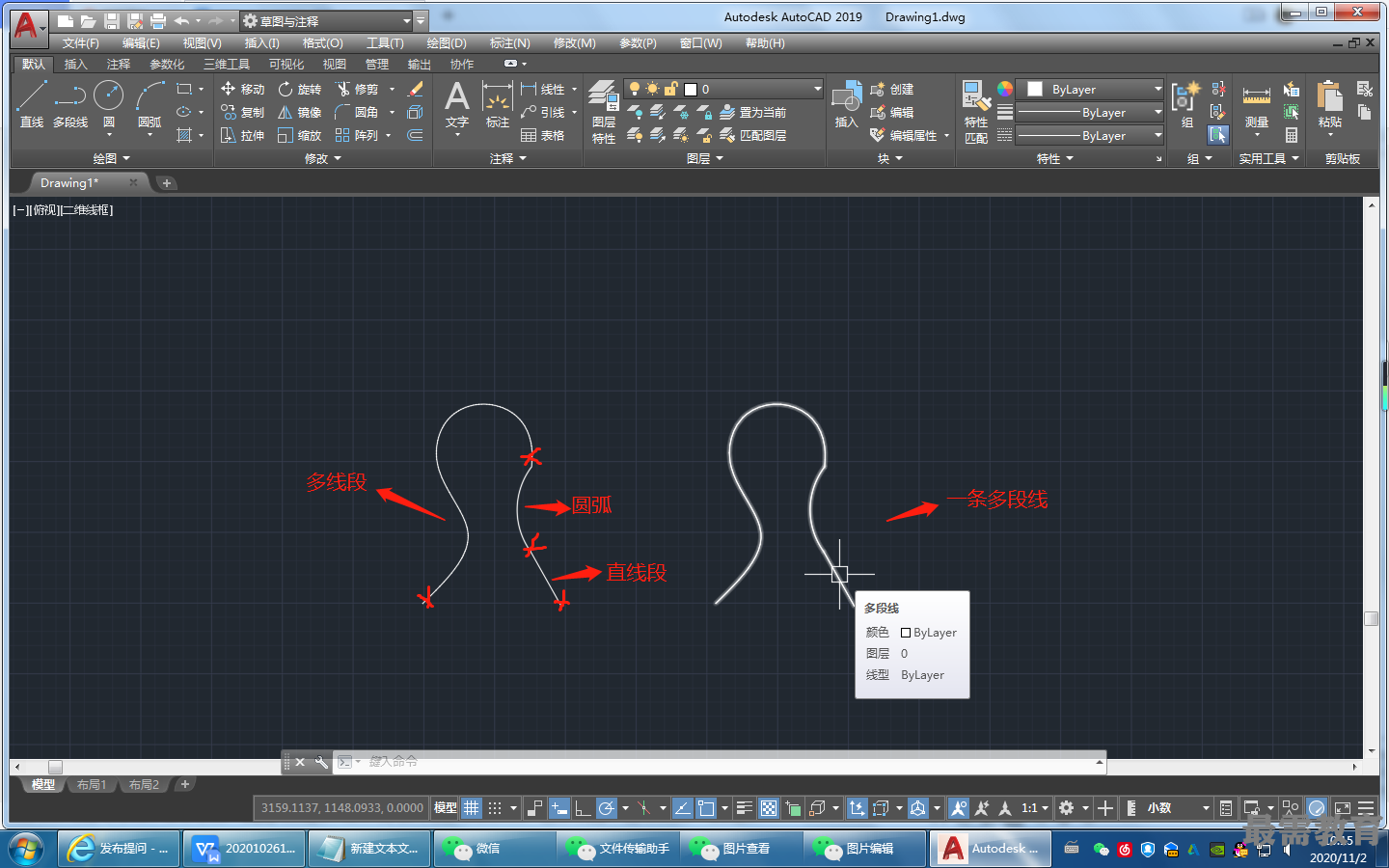

(1)合并(J):以選中的多段線為主體,合并其他直線段、圓弧或多段線,使其成為一條多段線。能合并的條件是各段線的端點首尾相連,如圖所示。

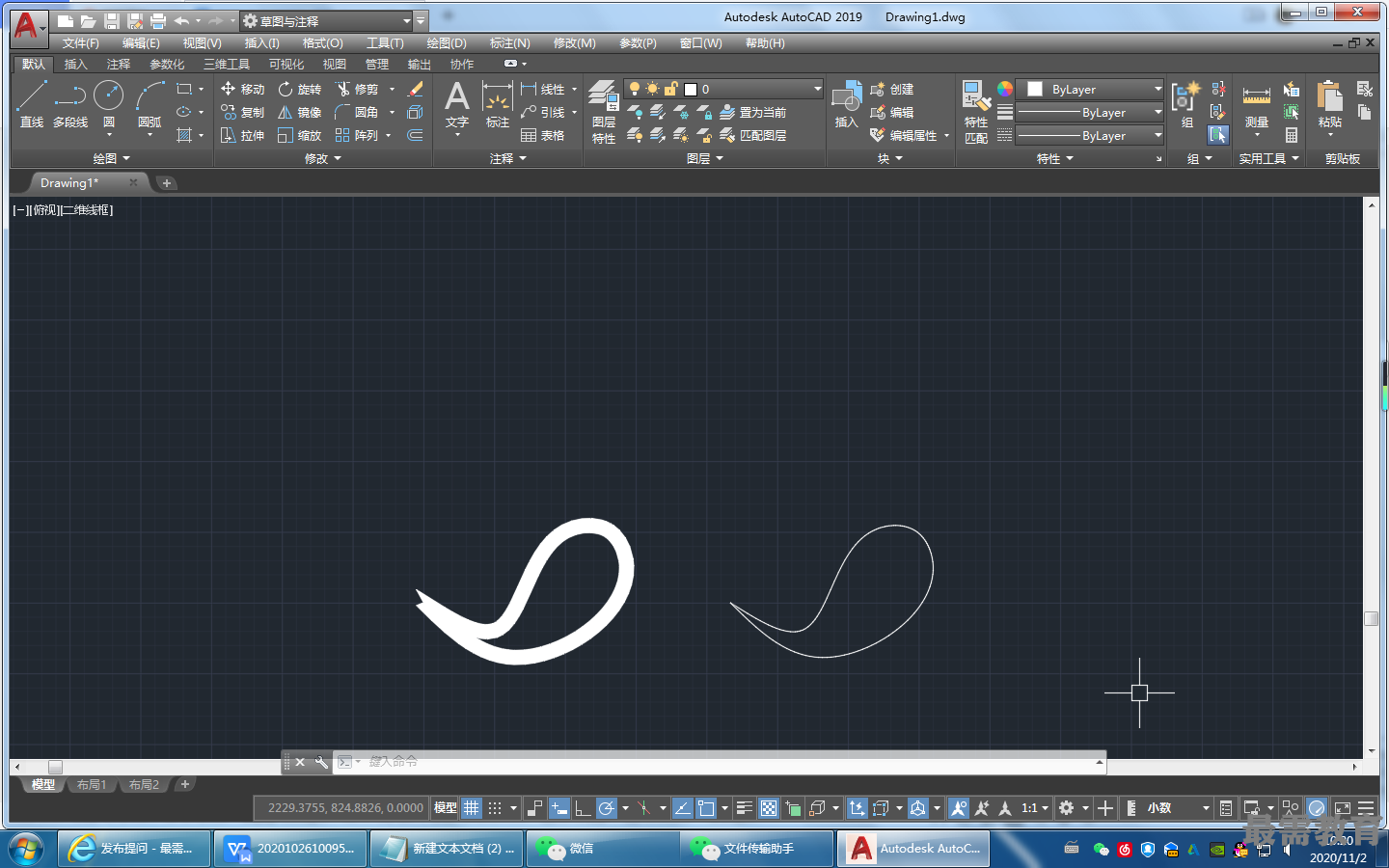

(2)寬度(W):修改整條多段線的線寬,使其具有同一線寬,如圖所示。
(3)編輯頂點(E):選擇該選項后,在多段線起點處出現(xiàn)一個斜的十字叉,為當前頂點的標記,并在命令行出現(xiàn)進行后續(xù)操作的提示。
[下一個(N) /上一個(P) /打斷(B) /插入(I) /移動(M) /重生成(R) /拉直(S) /切向(T) /寬度(W) /退出(E)] <N>:
這些選項允許用戶進行移動、插入頂點和修改任意兩點間的線寬等操作。

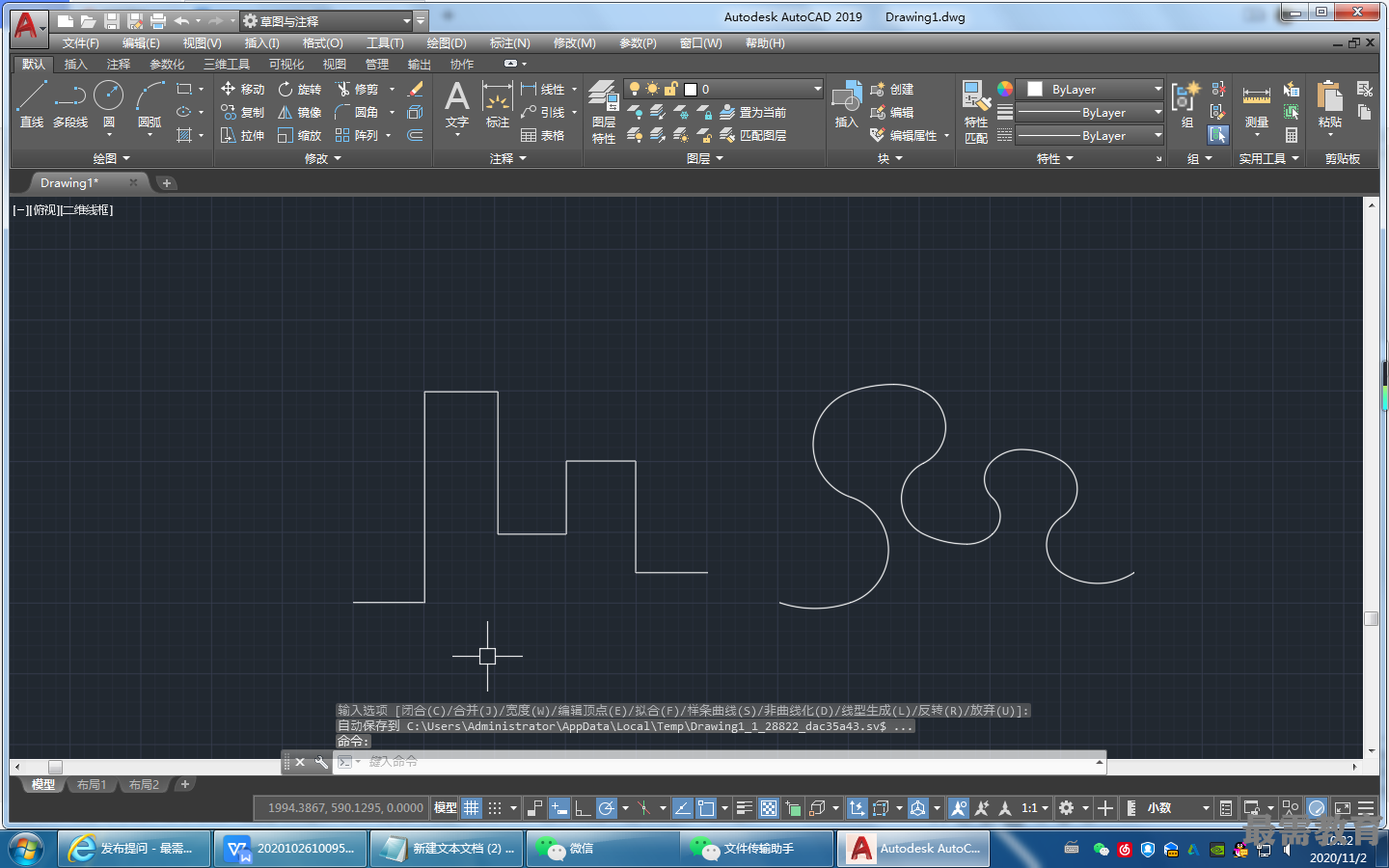

(4)擬合(F):從指定的多段線生成由光滑圓弧連接而成的圓弧擬合曲線,該曲線經(jīng)過多段線的各頂點,如圖所示。
(5)樣條曲線(S):以指定的多段線的各頂點作為控制點生成樣條曲線,如圖所示

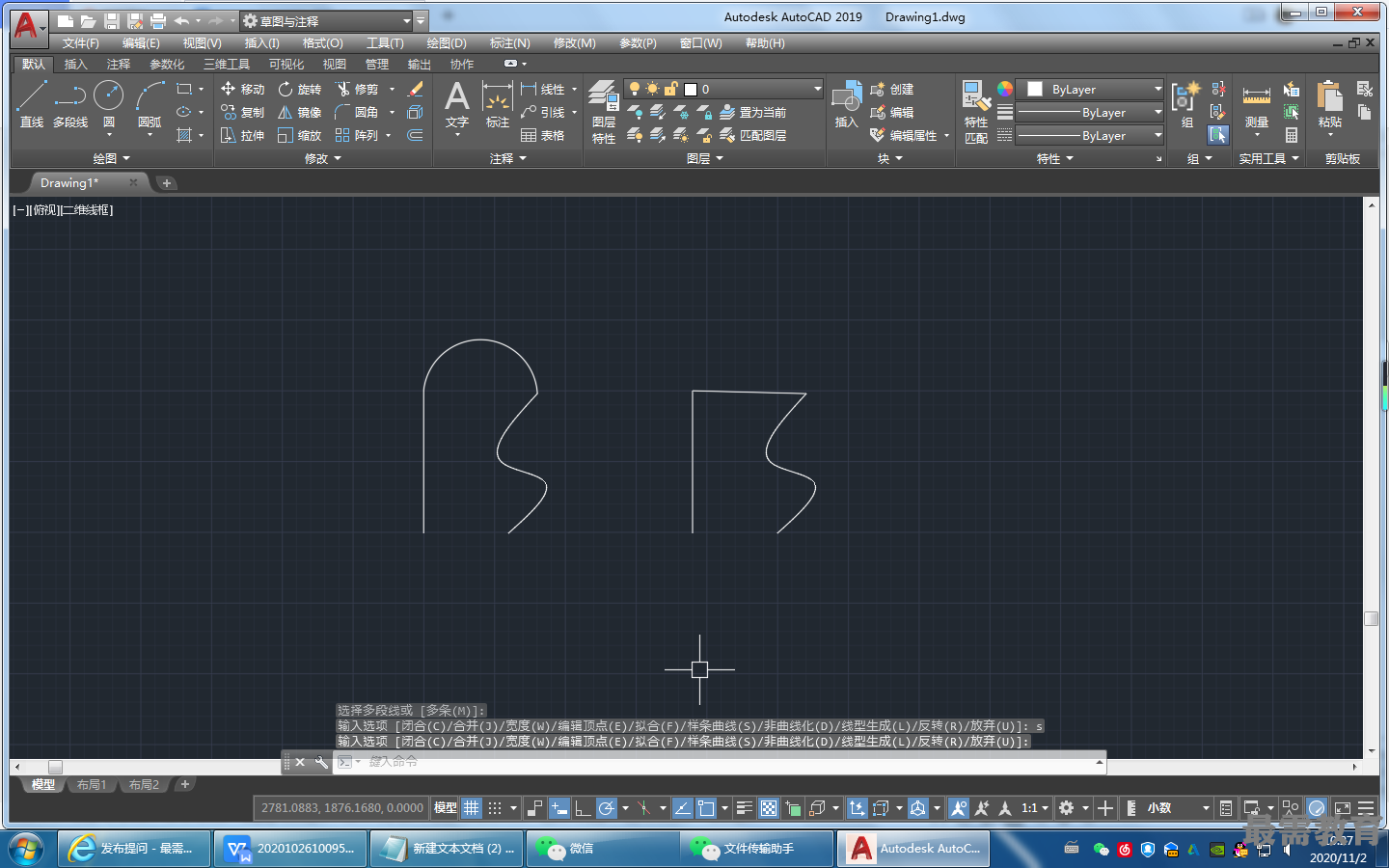

(6)非曲線化(D):用直線代替指定的多段線中的圓弧。對于選擇“擬合(F)”,選項或 “樣條曲線(S)”選項后生成的圓弧擬合曲線或樣條曲線,刪去其生成曲線時新插入的頂點, 則恢復成由直線段組成的多段線,如圖所示。
(7)線型生成(L):當多段線的線型為點劃線時,控制多段線的線型生成方式開關。選擇此選項,命令行提示與操作如下。
輸入多段線線型生成選項[開(ON)/關(OFF)] <關> :

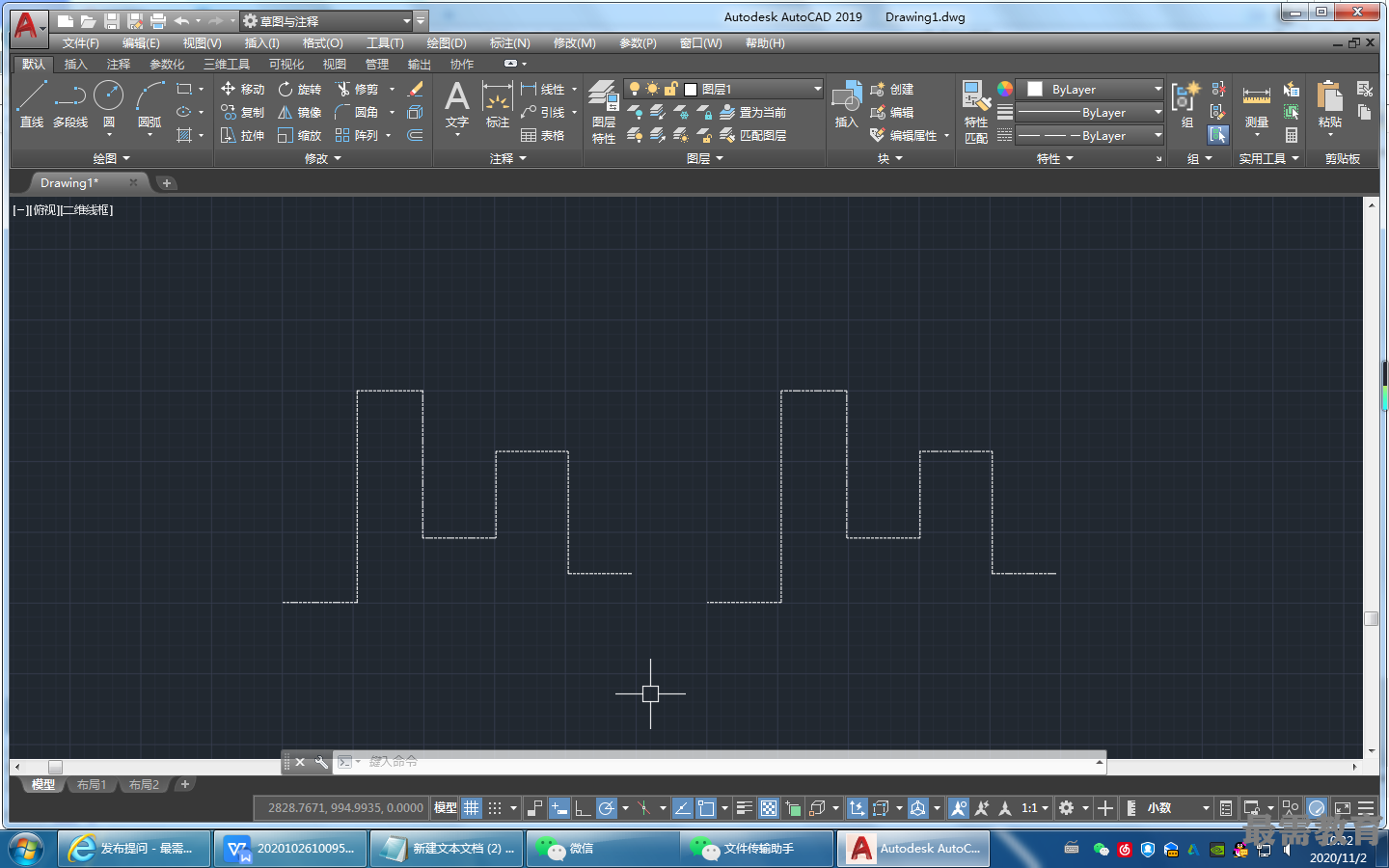

選擇ON時,將在每個頂點處允許以短劃開始或結束生成線型;選擇OFF時,將在每個 頂點處允許以長劃開始或結束生成線型。線型生成不能用于包含帶變寬的線段的多段線, 圖所示為控制多段線的線型效果。
