AutoCAD2019——編輯多線操作步驟

提問人:卓娟發布時間:2020-11-02

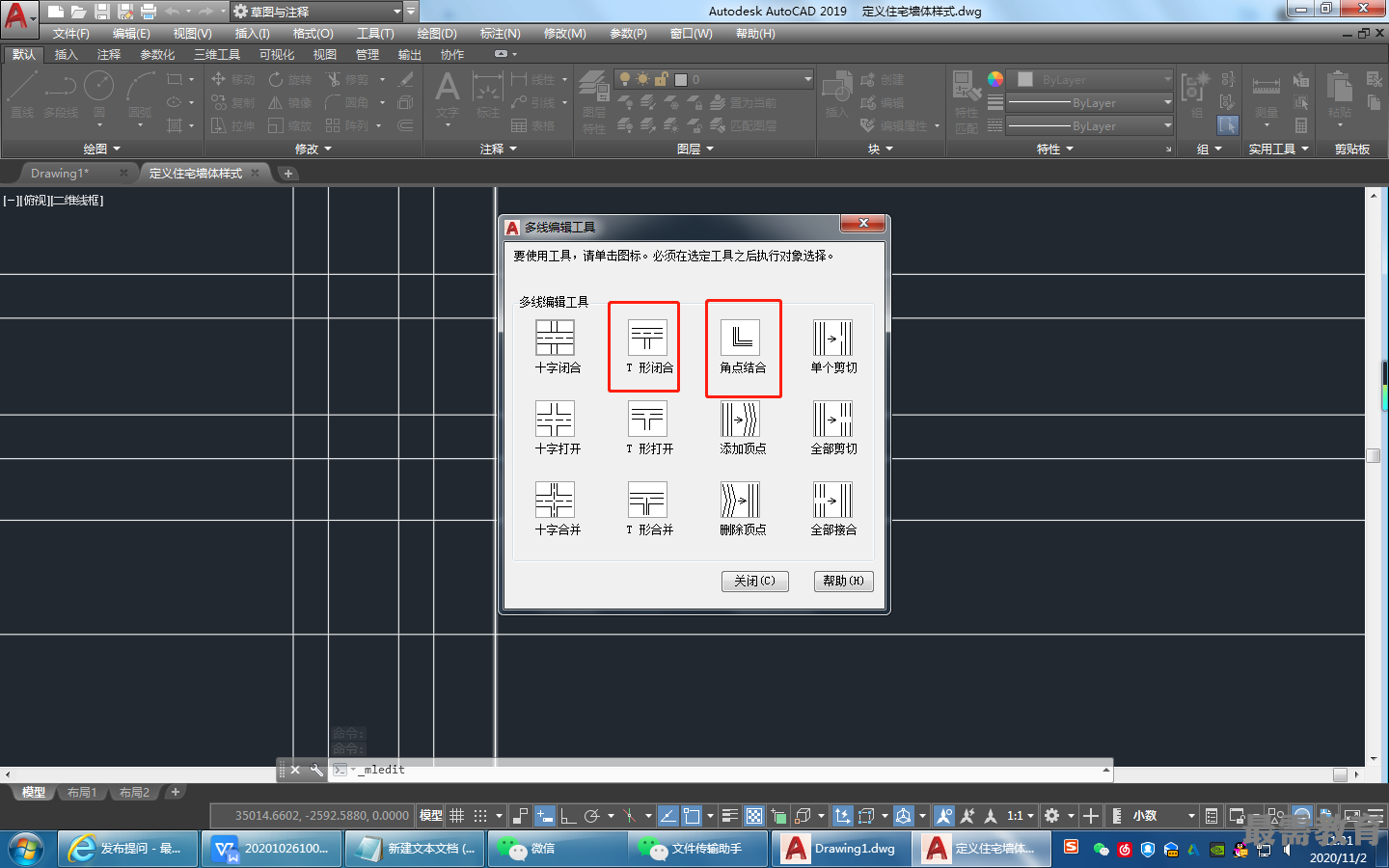

編輯多線.選擇菜單欄中的“修改”>“對象”>“多線”命令,系統打開“多線編輯工具”對話框,如圖所示,選擇“T形打開”選項,命令行提示與操作如下。
命令:_mledit
選擇第一條多線:選擇多線
選擇第二條多線:選擇多線
選擇第一條多線或[放棄(U)]:選擇多線

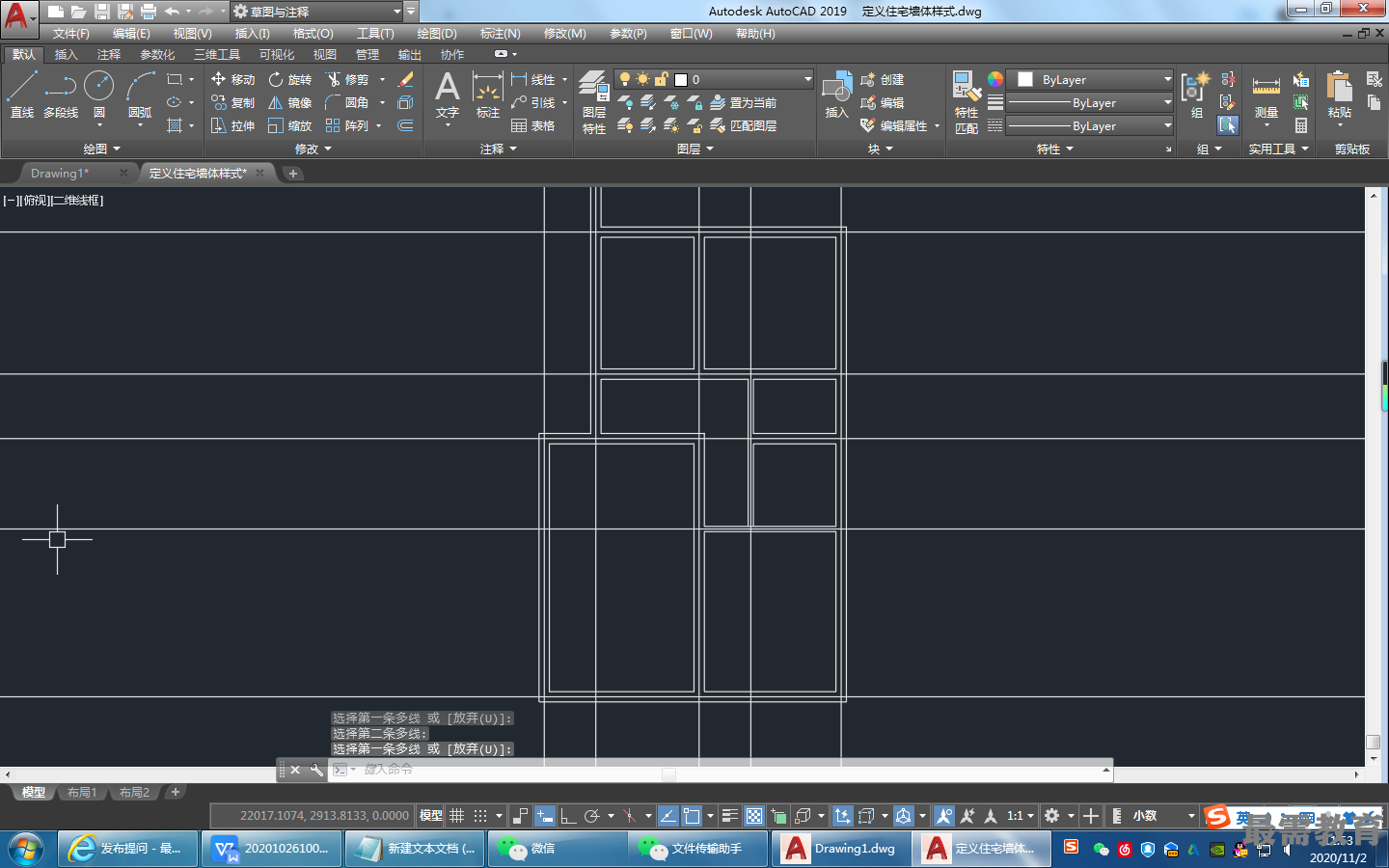

采用同樣的方法繼續進行多線編輯,如圖所示。


然后在“多線編輯工具”對話框中選擇“角點結合”選項,對墻線進行編輯,并刪除輔助線。最后結果如圖所示。
