AutoCAD2019——鉗夾功能
要使用鉗夾功能編輯對象,必須先打開鉗夾功能。

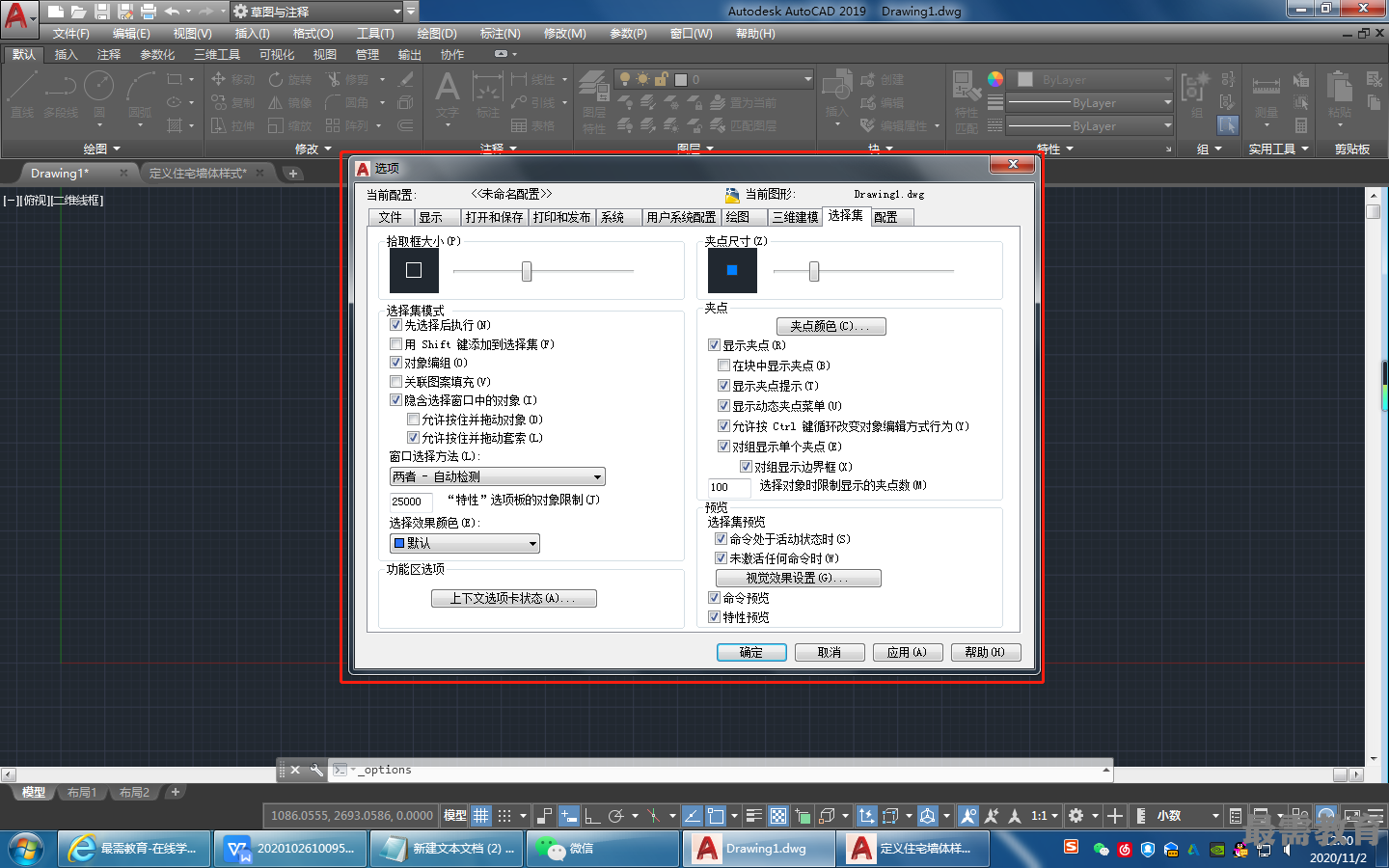

(1)選擇菜單欄中的“工具”>“選項”命令,彈出“選項”對話框,選擇“選擇集” 選項卡,如圖所示。在“夾點”選項組中選中“顯示夾點”復選框。在該選項卡中還可以設置代表夾點的小方格的尺寸和顏色。

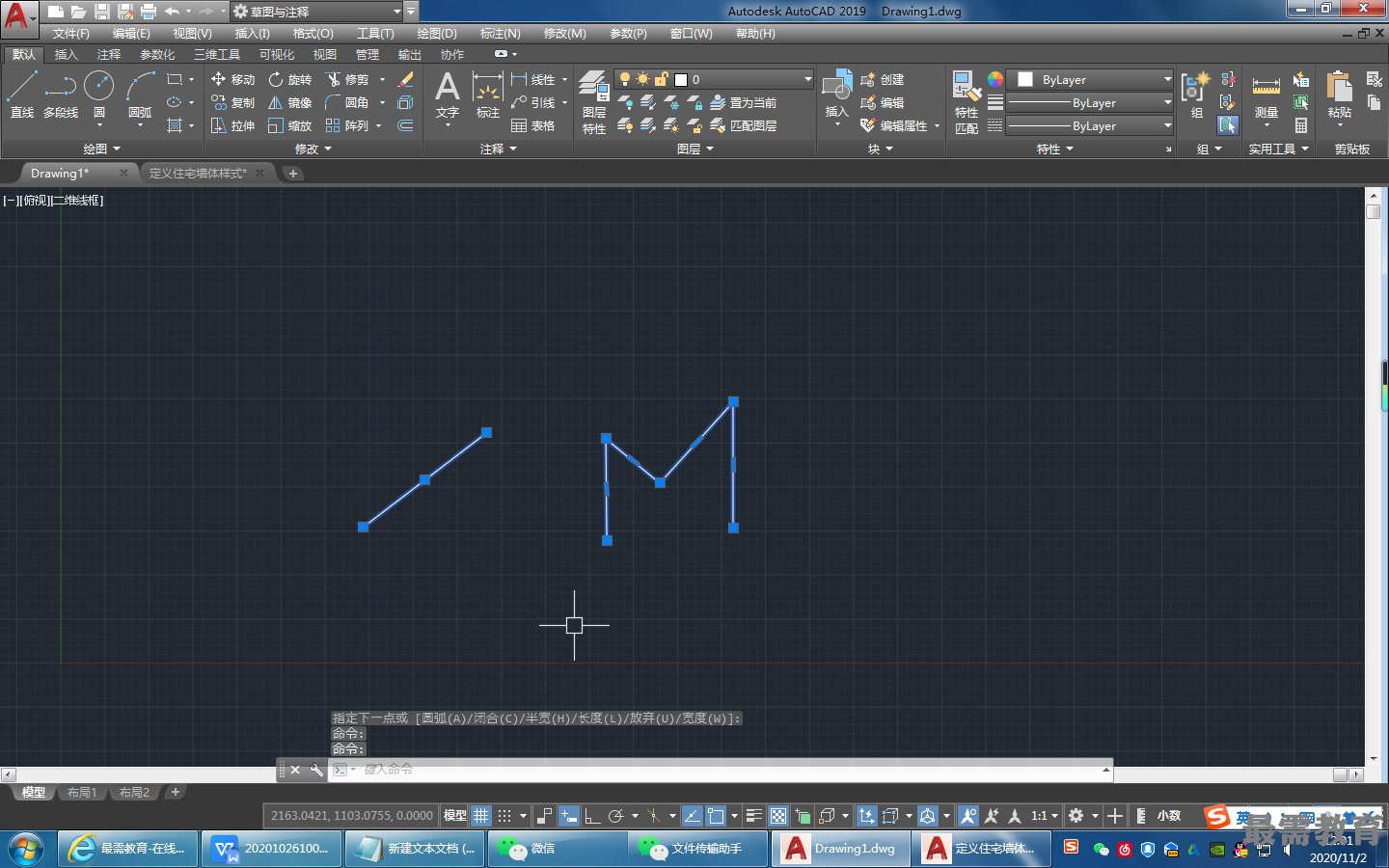

利用夾點功能可以快速、方便地編輯對象。AutoCAD 2019在圖形對象上定義了一些特殊點,稱為夾點,利用夾點可以靈活地控制對象,如圖所示。
(2)也可以通過GRIPS系統變量來控制是否打開夾點功能,1代表打開,0代表關閉。
(3)打開夾點功能后,應該在編輯對象之前先選擇對象。
夾點表示對象的控制位置。使用夾點編輯對象時,要選擇一個夾點作為基點,稱為基準夾點。

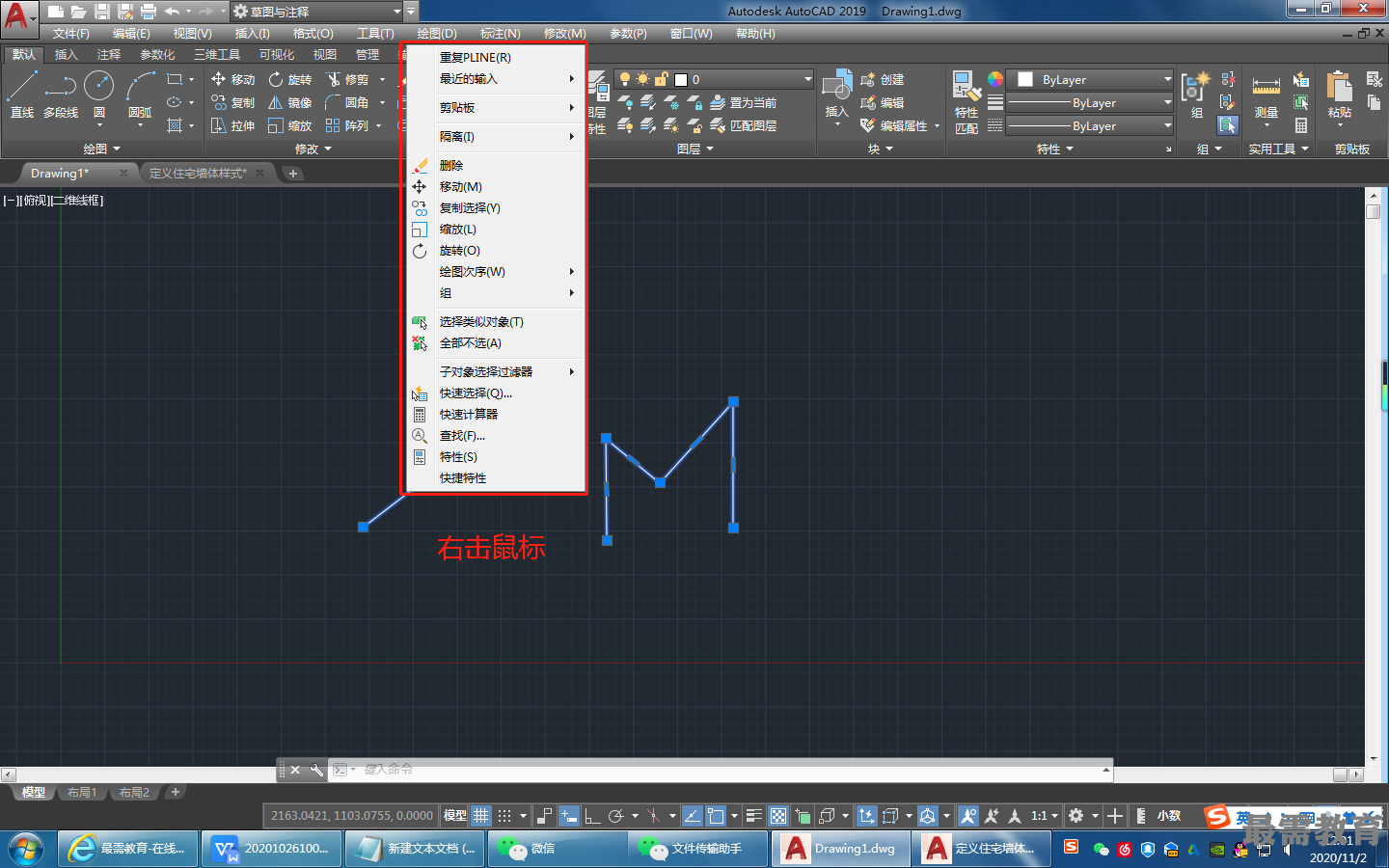

(4)選擇一種編輯操作:鏡像、移動、旋轉、拉伸和縮放??梢杂每崭矜I、Enter鍵或 鍵盤上的快捷鍵循環選擇這些功能:如圖所示。
