AutoCAD2019——構造選擇集選項說明

(1)點：該選項表示直接通過點取的方式選擇對象。用鼠標或鍵盤移動拾取框，使其框住要選取的對象，然后單擊，就會選中該對象并以高亮度顯示。

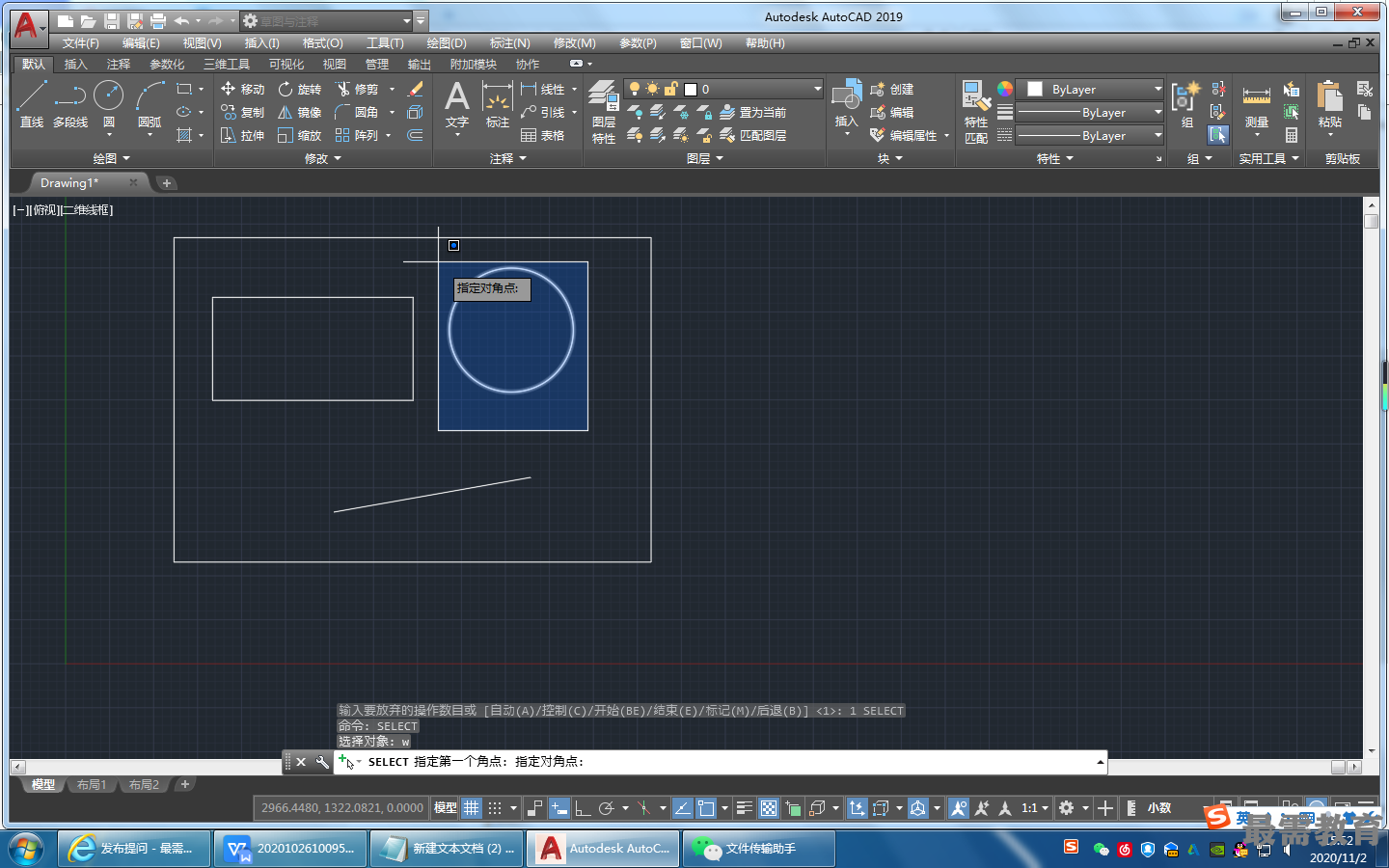

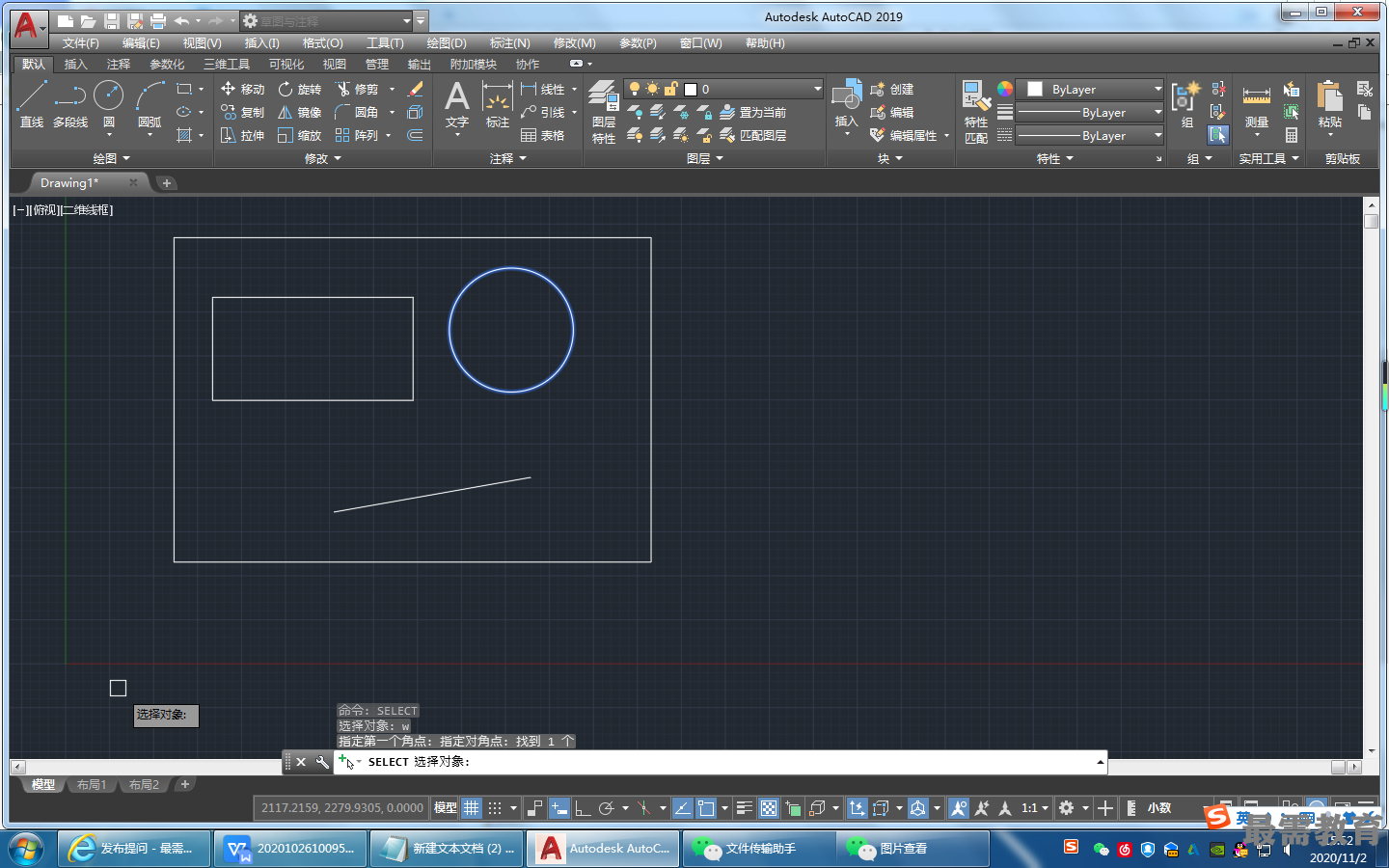

(2)窗口 (W):用由兩個對角頂點確定的矩形窗口選取位于其范圍內部的所有圖形，與邊界相交的對象不會被選中。在指定對角頂點時應該按照從左向右的順序，如圖所示。

(3)上一個(L):在“選擇對象:”提示下輸入“L”后，按Enter鍵，系統會自動選取最后繪出的一個對象。

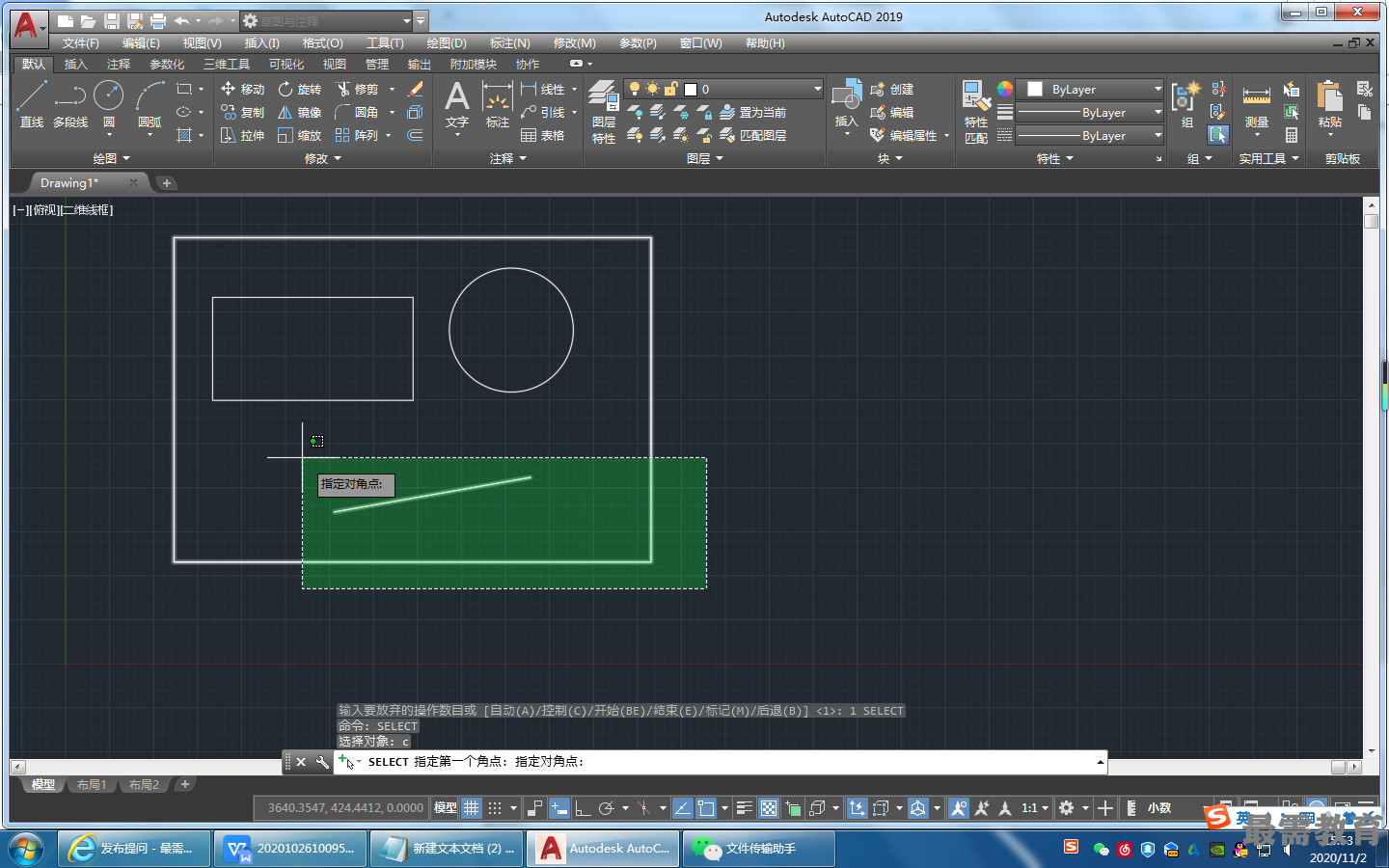

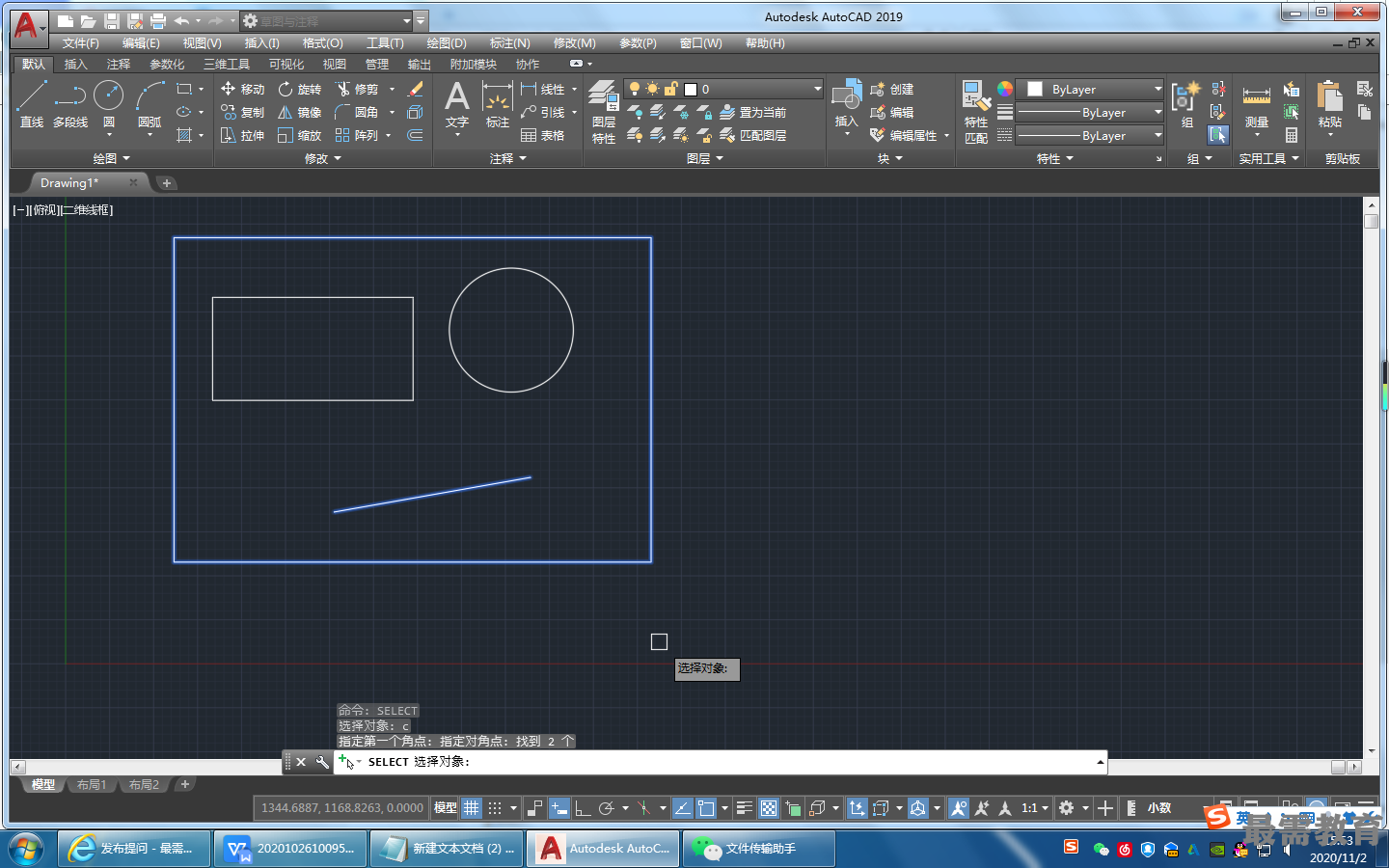

(4)窗交(C):該方式與上述“窗口”方式類似。區別在于它不但選中矩形窗口內部的對象，也選中與矩形窗口邊界相交的對象。選擇的對象如圖所示。

(5)框(BOX):使用時，系統會根據用戶在屏幕上給出的兩個對角點的位置而自動引用 “窗口”或“窗交”方式。若從左向右指定對角點，則為“窗口”方式；反之，則為“窗交”方式。
(6)全部(ALL):選取圖面上的所有對象。

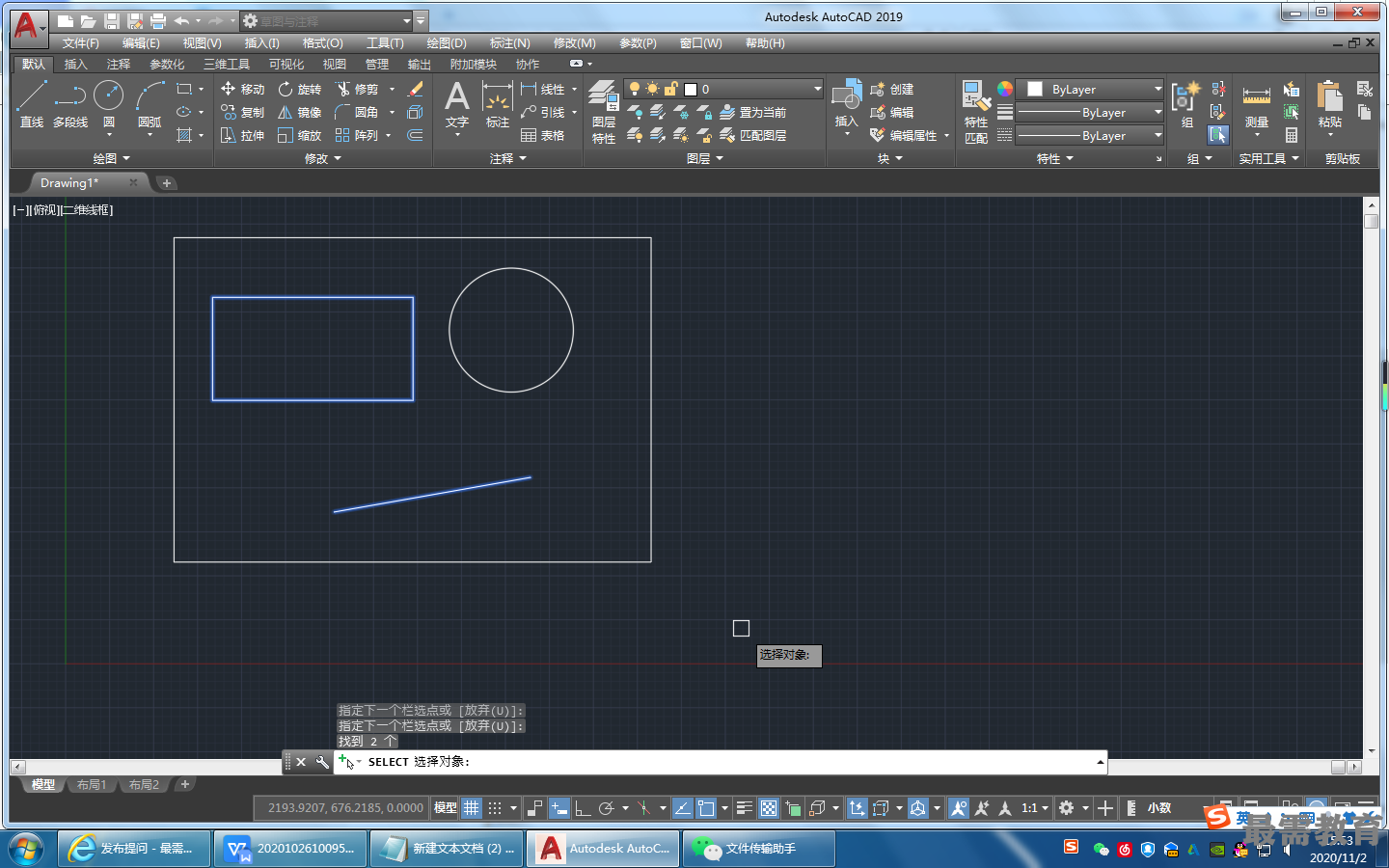

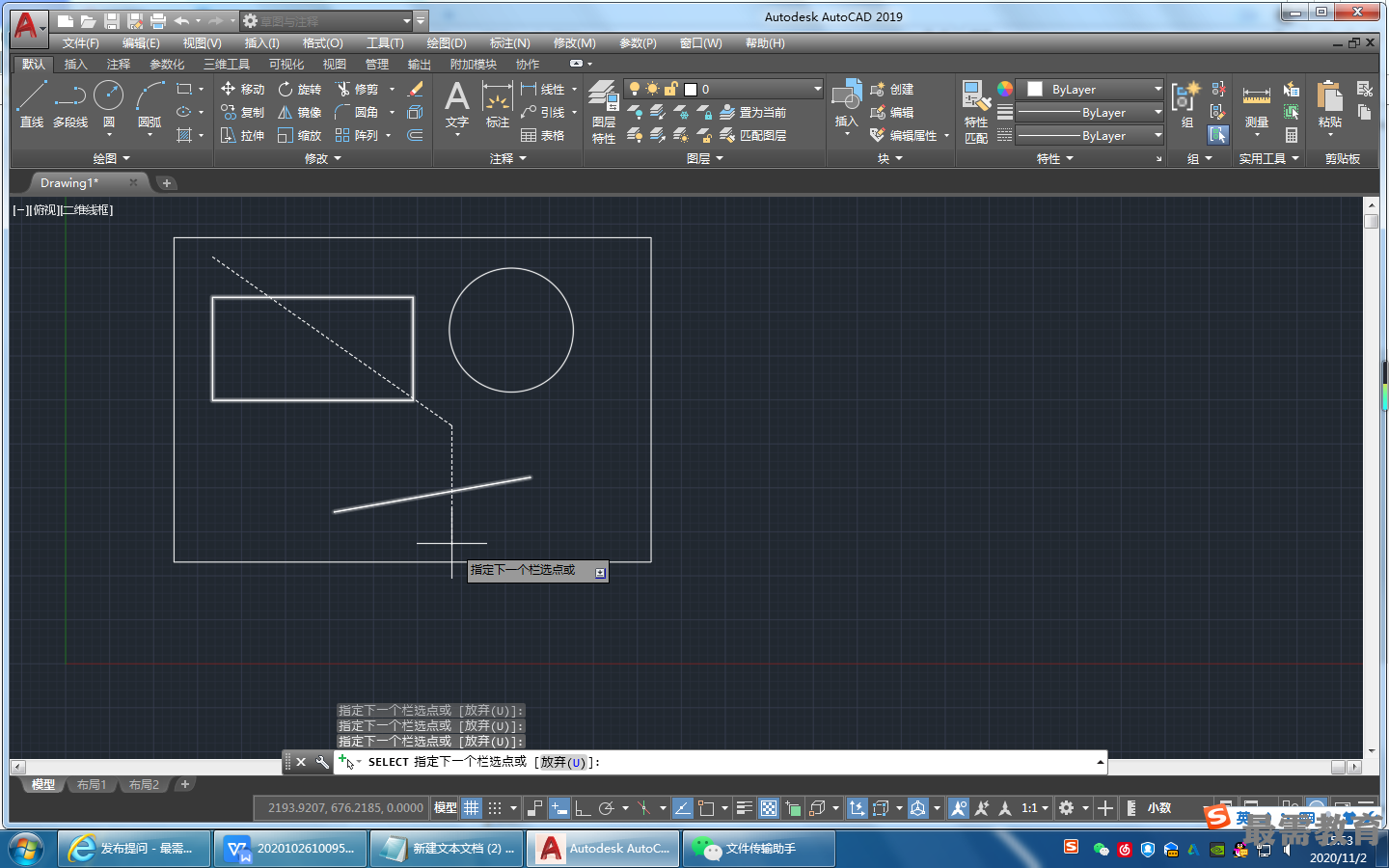

(7)欄選(F):用戶臨時繪制一些直線，這些直線不必構成封閉圖形，凡是與這些直線 相交的對象均被選中.選擇的對象如圖所示。

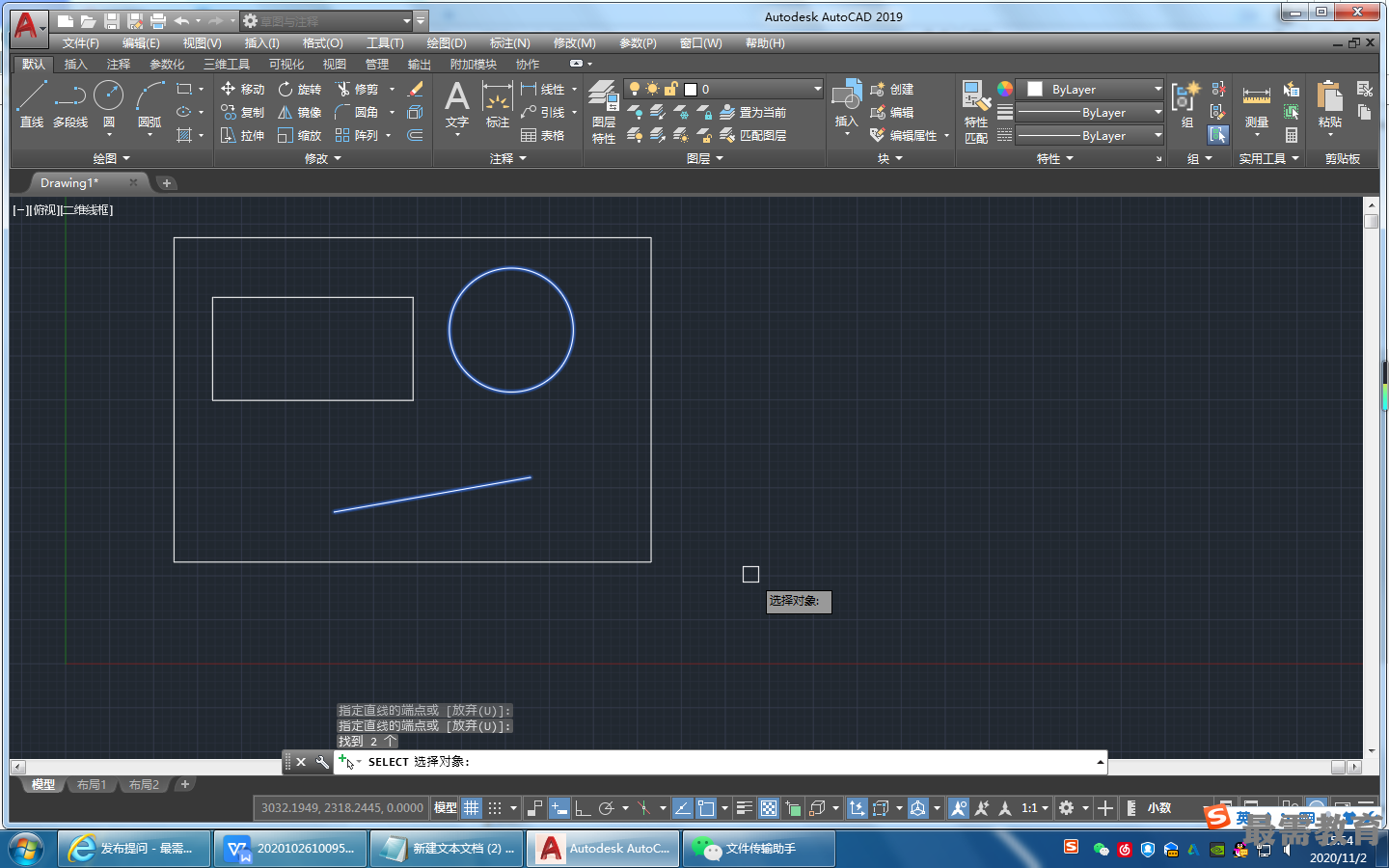

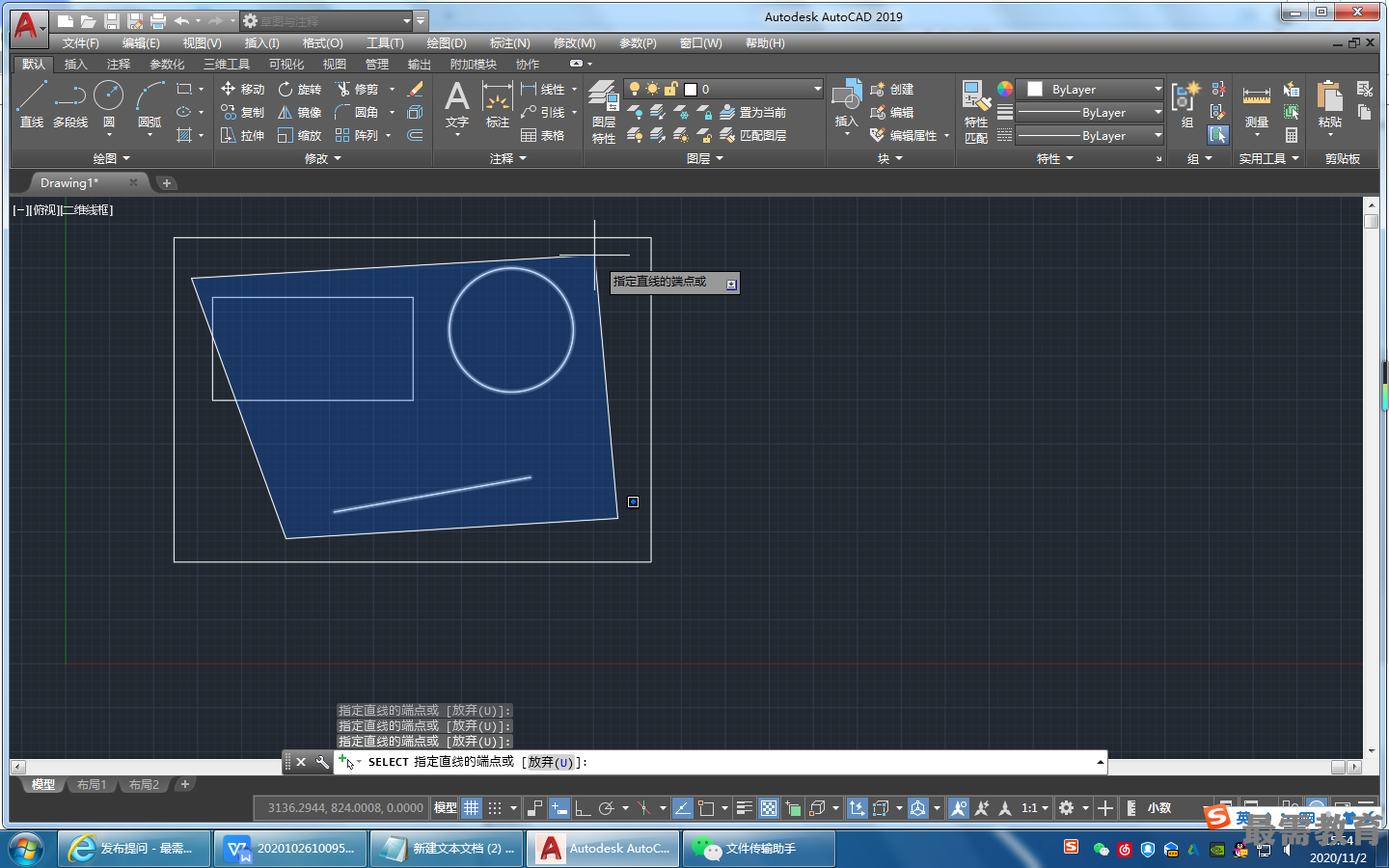

(8)圈圍(WP):使用一個不規則的多邊形來選擇對象。根據提示，用戶順次輸入構成 多邊形的所有頂點的坐標，最后按Enter鍵，結束操作，系統將自動連接第一個頂點到最后一 個頂點的各個頂點，形成封閉的多邊形。凡是被多達形圍住的對象均被選中（不包括邊界)。 選擇的對象如圖所示。

(9)圈交(CP):類似于“圈圍”方式，在“選擇對象:”提示后輸入“CP”，后續操作 與“圈圍”方式相同。區別在于與多邊形邊界相交的對象也被選中。
(10)編組(G):使用預先定義的對象組作為選擇集。事先將若干個對象組成對象組， 用組名引用。
(11)添加(A):添加下一個對象到選擇集。也可用于從移走模式（Remove)到選擇模式的切換。
(12)刪除(R):按住Shift鍵選擇對象，可以從當前選擇集中移走該對象。對象由高亮 度顯示狀態變?yōu)檎ｏ@示狀態。
(13)多個(M):指定多個點，不高亮度顯示對象。這種方法可以加快在復雜圖形上的選 擇對象過程。若兩個對象交叉，兩次指定交叉點，則可以選中這兩個對象。
(14)前一個(P):用關鍵字P回應“選擇對象:”的提示，則把上次編輯命令中的最后一 次構造的選擇集或最后一次使用SELECT(DDSELECT)命令預置的選擇集作為當前選擇集。 這種方法適用于對同一選擇集進行多種編輯操作的情況。
(15)放棄(U):用于取消加入選擇集的對象。
(16)自動(AU):選擇結果視用戶在屏幕上的選擇操作而定。如果選中單個對象，則該 對象為自動選擇的結果；如果選擇點落在對象內部或外部的空白處，系統會提示“指定對 角點”，此時，系統會釆取一種窗口的選擇方式。對象被選中后，變?yōu)樘摼€形式，并以高亮 度顯示。
(17)單個(SI):選擇指定的第一個對象或?qū)ο蠹?，而不繼續提示進行下一步的選擇。
(18)子對象(SU):使用戶可以逐個選擇原始形狀，這些形狀是復合實體的一部分或三 維實體上的頂點、邊和面?？梢赃x擇這些子對象的其中之一，也可以創建多個子對象的選擇 集。選擇集可以包含多種類型的子對象。
(19)對象(O):結束選擇子對象的功能。使用戶可以使用對象選擇方法。
