復制命令的操作步驟AutoCAD2019

(1)單擊“默認”選項卡的“圖層”面板中的“圖層特性”按鈕，彈出“圖層特性管理器”對話框，新建以下兩個圖層。
①第一圖層命名為“粗實線”圖層，線寬為0.30mm，其余屬性默認。
②第二圖層命名為“中心線”圖層，顏色為紅色，線型為CENTER，其余屬性默認。

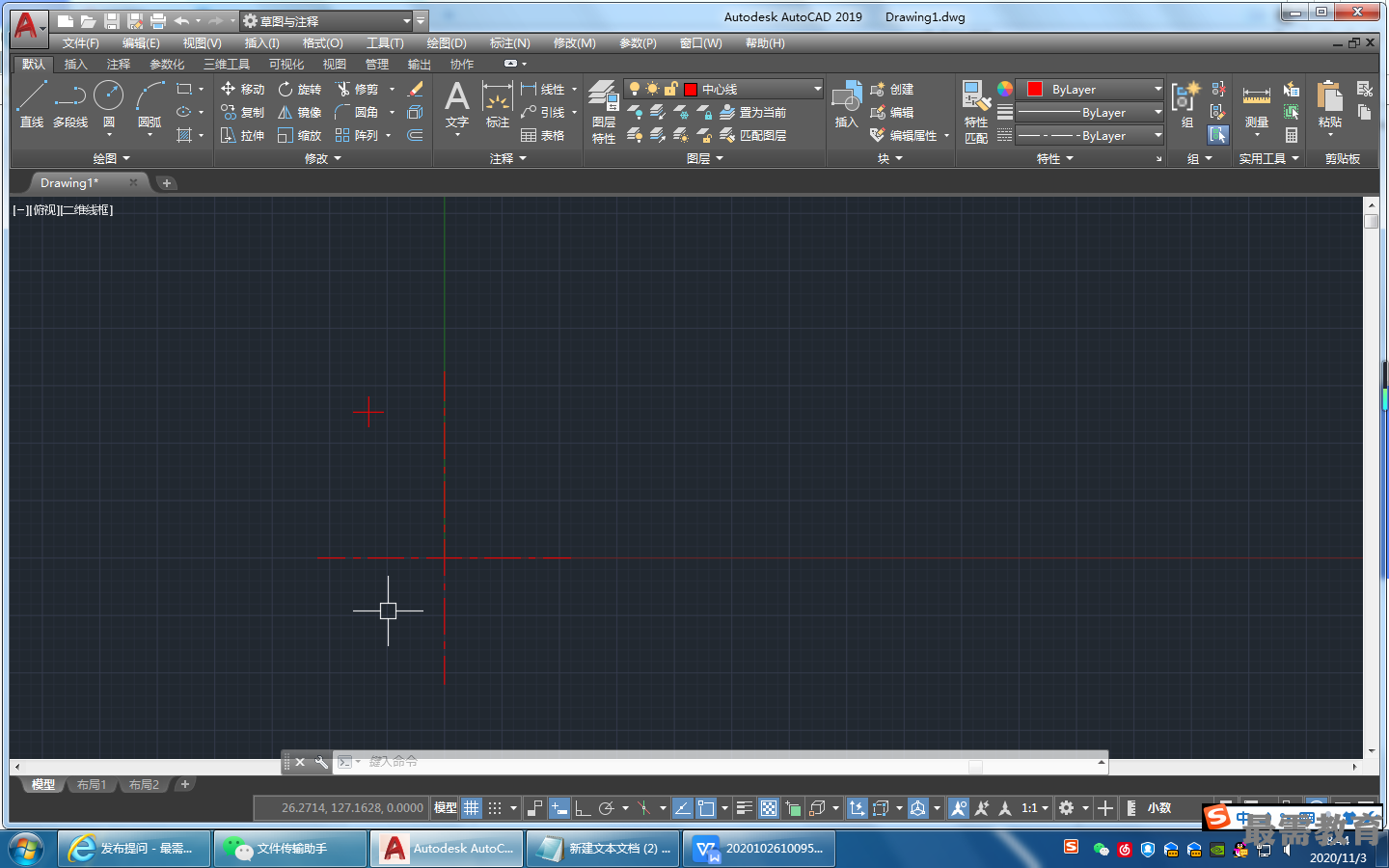

(2)將“中心線”圖層設置為當前圖層.單擊“默認”選項卡的“繪圖”面板中的“直線”按鈕，繪制中心線。坐標點分別為{ (-110,0), (110,0)}{ (0,-110), (0,162)}{ (-79,127), (-53,127) }和{ (-66,114), (-66,140) },結果如圖所示。

(3)將“粗實線”圖層設置為當前圖層。單擊“默認”選項卡的“繪圖”面板中的“多段線”按鈕二，繪制連接板輪廓。命令行提示與操作如下。
命令:_pline
指定點：-100,0
當前線寬為0.0000
指定下一個點或[圓弧(A)/半寬（H)/長度（L)/放棄（U)/寬度（W)]: @0,152
指定下一個點或[圓弧(A)/半寬（H)/長度（L)/放棄（U)/寬度(W)]: @200,0
指定下一個點或[圓弧(A)/半寬（H}/長度（L)放棄（U)/寬度(W)]: @0,-152
指定下一個點或[圓弧(A) /半寬（H) /長度（L) /放棄（U) /寬度(W) ] :A
指定圓弧的端點（按住Ctrl鍵以切換方向）或[角度(A)/圓心(CE)/閉合（CL)/方向（D)/半寬(H)/ 直線（L) /半徑(R) /第二個點（S) /放棄（U) /寬度(W) ] : A
指定夾角：-180
指定圓弧的端點（按住Ctrl鍵以切換方向）或[圓心（CE) /半徑（R) ]: -100,0
指定圓弧的端點（按住Ctrl鍵以切換方向）或[角度（A)/圓心（CE)/閉合（CL)/方向（D)/半寬（H)/ 直線（L)/半徑(R)/第二個點（S)/放棄(U)/寬度(W)]：

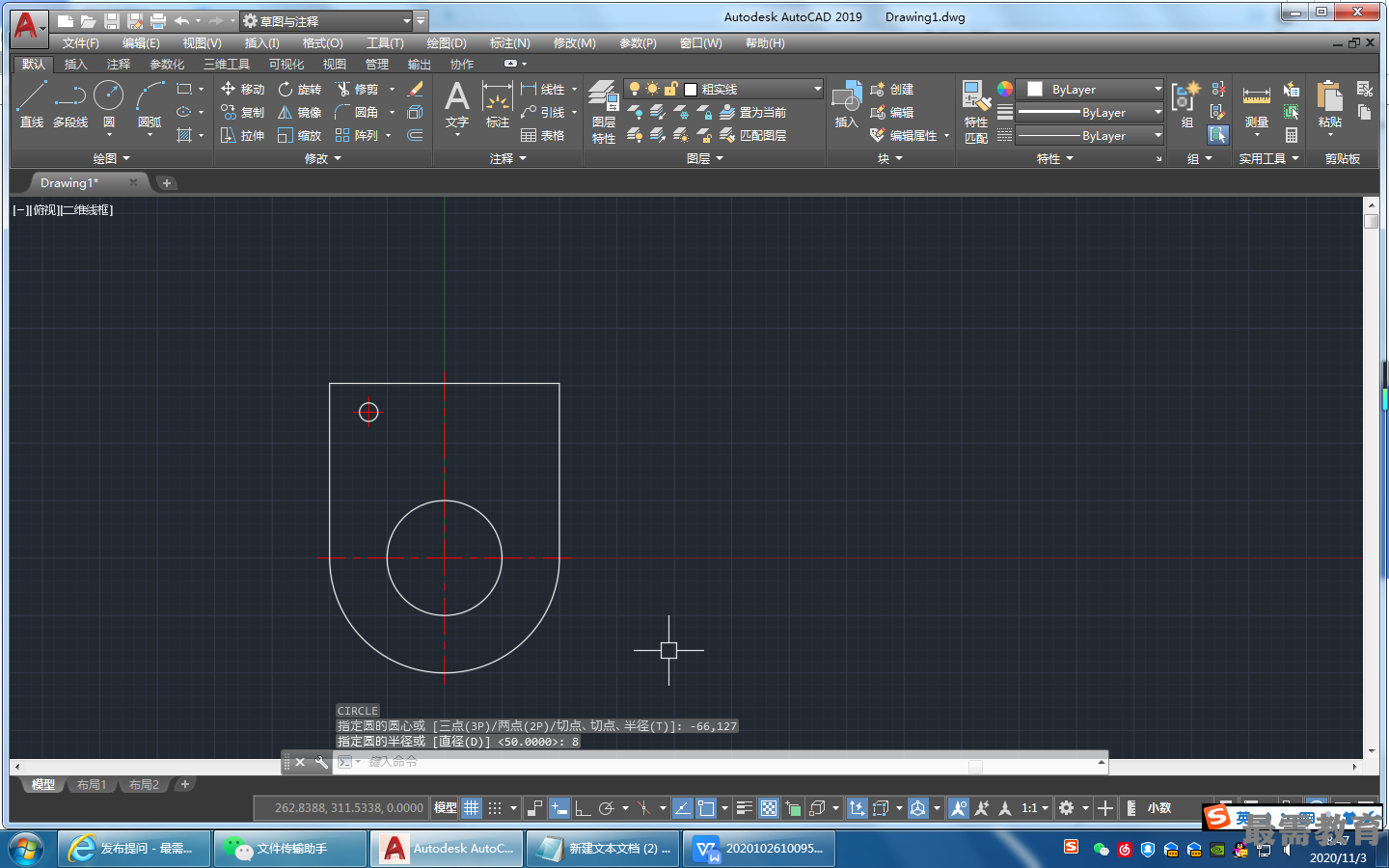

(4)單擊“默認”選項卡的“繪圖”面板中的“圓”按鈕，繪制圓。第一個圓的圓心坐標為（0,0)，半徑為50;第二個圓的圓心坐標為（-66,127),半徑為8，結果如圖所示。

(5)單擊“默認”選項卡的“修改”面板中的“復制”按鈕，復制圓。命令行提示與操作如下。
命令:_copy
選擇對象：（選擇直徑為16的圓以及該圓的中心線)
當前設置：復制模式=多個
指定基點或[位移(D)/模式(O)]<位移>:(捕捉圓心為基點）
指定第二個點或[陣列(A)]<使用第一個點作為位移>:0,127
指定第二個點或[陣列(A)/退出（E)/放棄(U)] <退出>:66,127
指定第二個點或[陣列(A)/退出（E)/放棄(U)] <退出 >:-66,84
指定第二個點或[陣列(A)/退出（E)/放棄(U)] <退出>: 0,84
指定第二個點或[陣列(A)/退出（E)/放棄(U)] <退出>: 66, 84
指定第二個點或[陣列(A)/退出（E)/放棄(U)] <退出>:

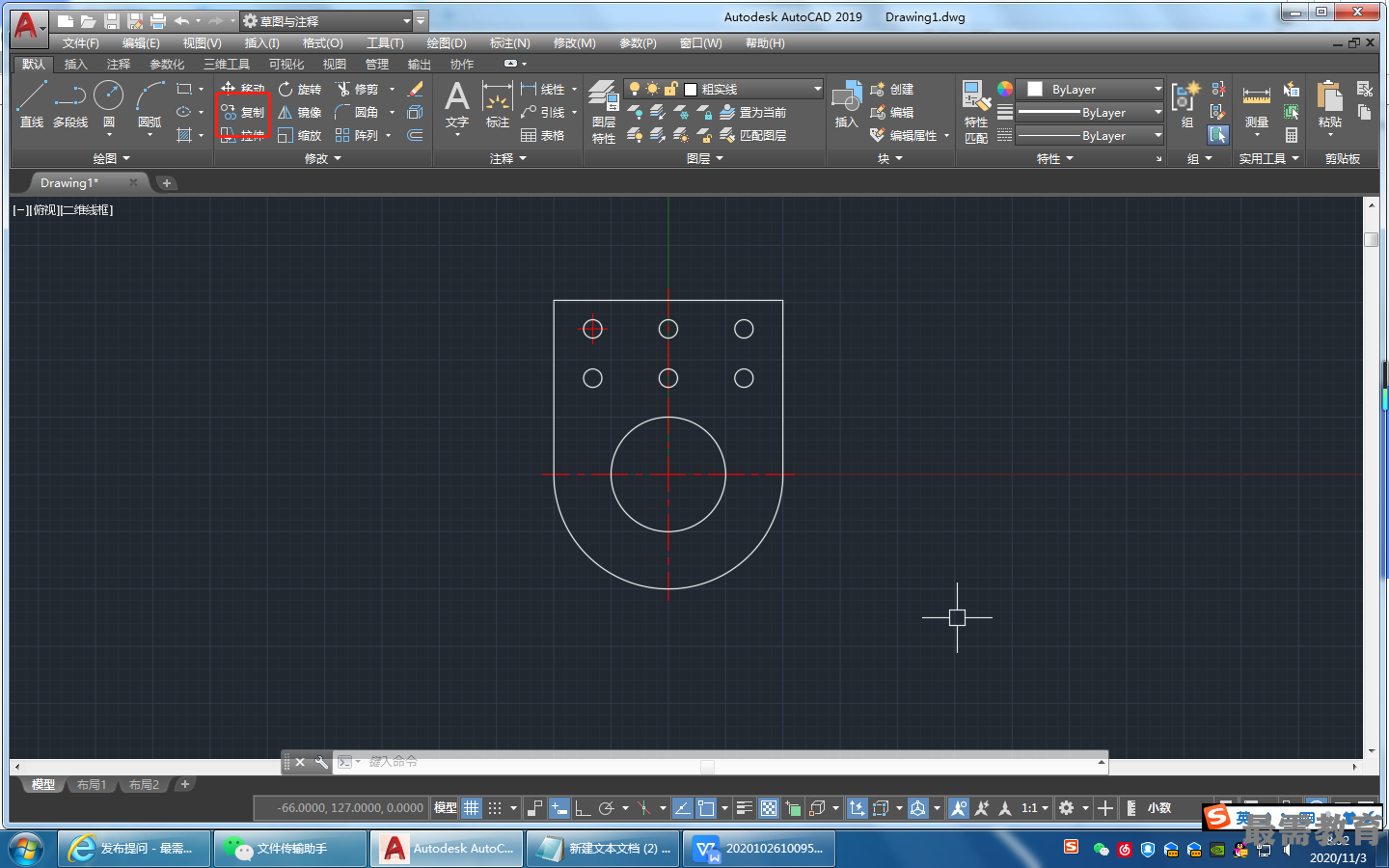

復制完成后效果如圖所示。
