AutoCAD2019鏡像命令操作步驟

(1)單擊“默認”選項卡的“圖層”面板中的“圖層特性”按鈕，彈出“圖層特性管理器”選項板，新建以下兩個圖層。
①第一圖層命名為“粗實線”圖層，線寬為0.30mm，其余屬性默認。
②第二圖層命名為“中心線”圖層，顏色為紅色，線型為CENTER,其余屬性默認。

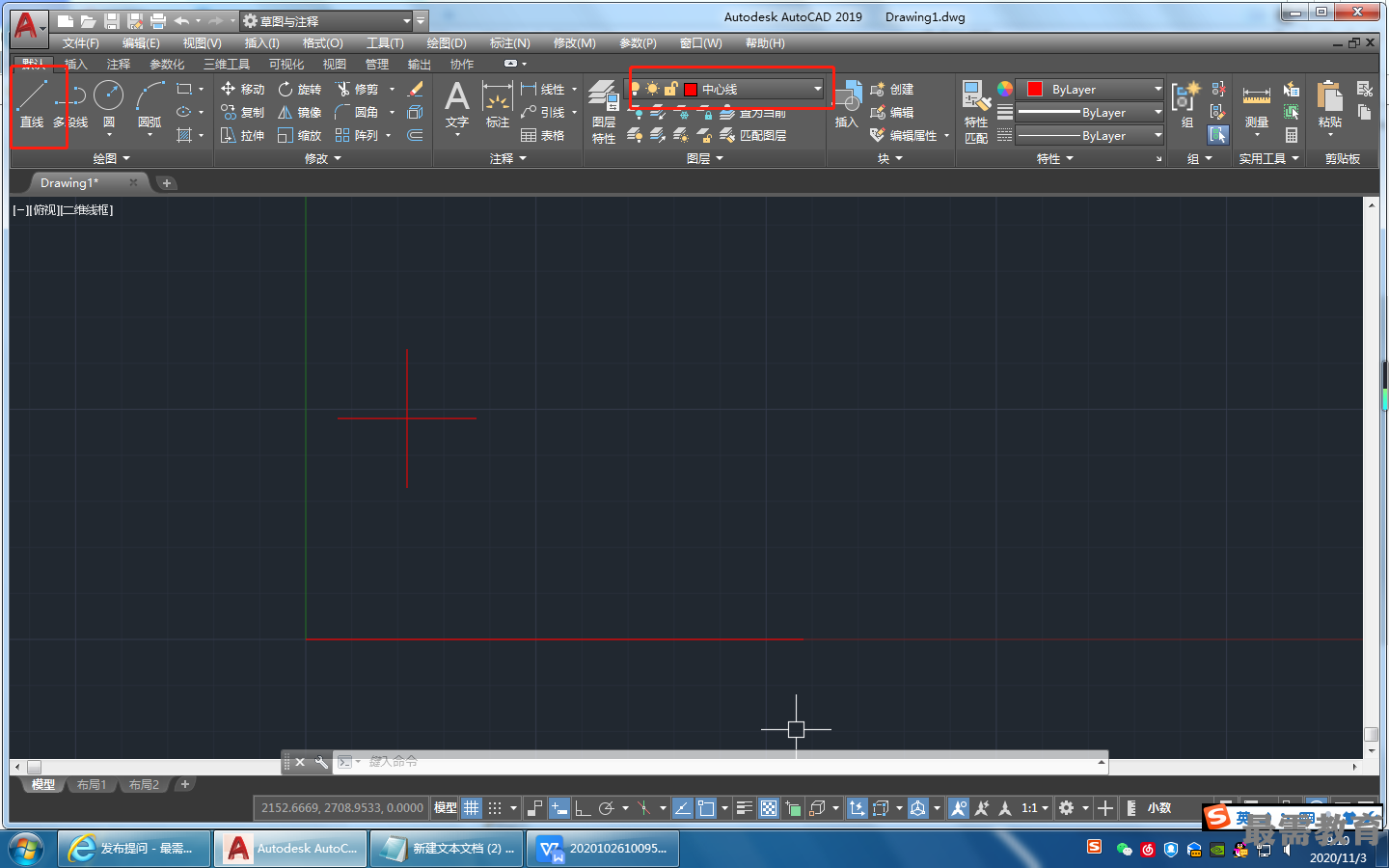

(2)將“中心線”圖層設置為當前圖層。單擊“默認”選項卡的“繪圖”面板中的“直線”按鈕，在屏幕上繪制兩條水平中心線和一條豎直中心線，端點坐標分別為{(0,0)，(108,0)}{( 7,48 ), (37,48)}{(22,33), (22,63)},效果如圖所示。

(3)將“粗實線”圖層設置為當前圖層。單擊“默認”選項卡的“繪圖”面板中的“直線”按鈕，繪制直線，點坐標分別為{ (45,0 )，(@0,23), (@-40,0)，(@0,75)，( @45,0 ),(@52,-98 ) }{ (5,89), (@27,0)，( @47 -89 ) },效果如圖所示.

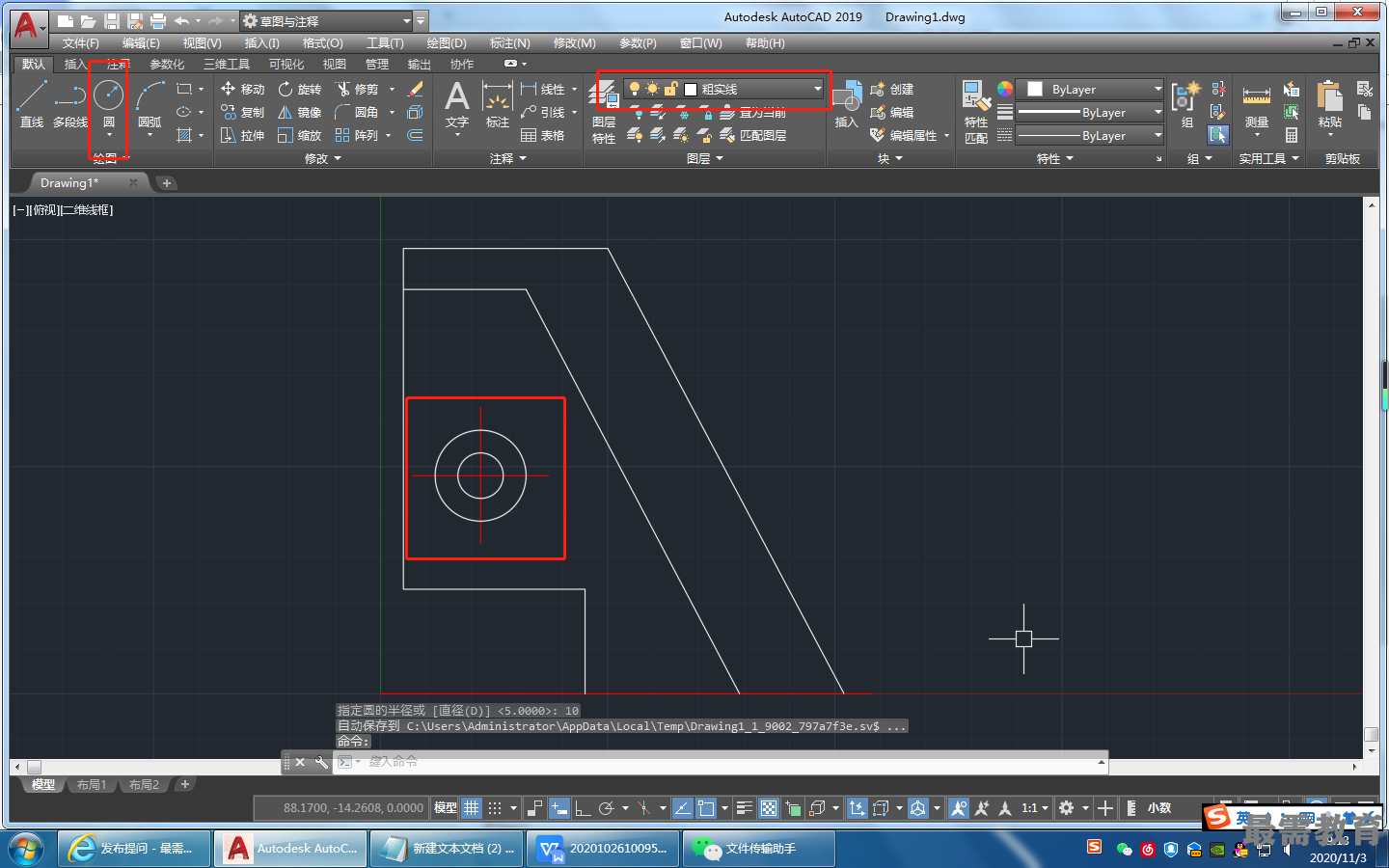

(4)單擊“默認”選項卡的“繪圖”面板中的“圓”按鈕,繪制圓心坐標為 (22,48 )、半徑分別為5和10的圓，效果如圖所示。

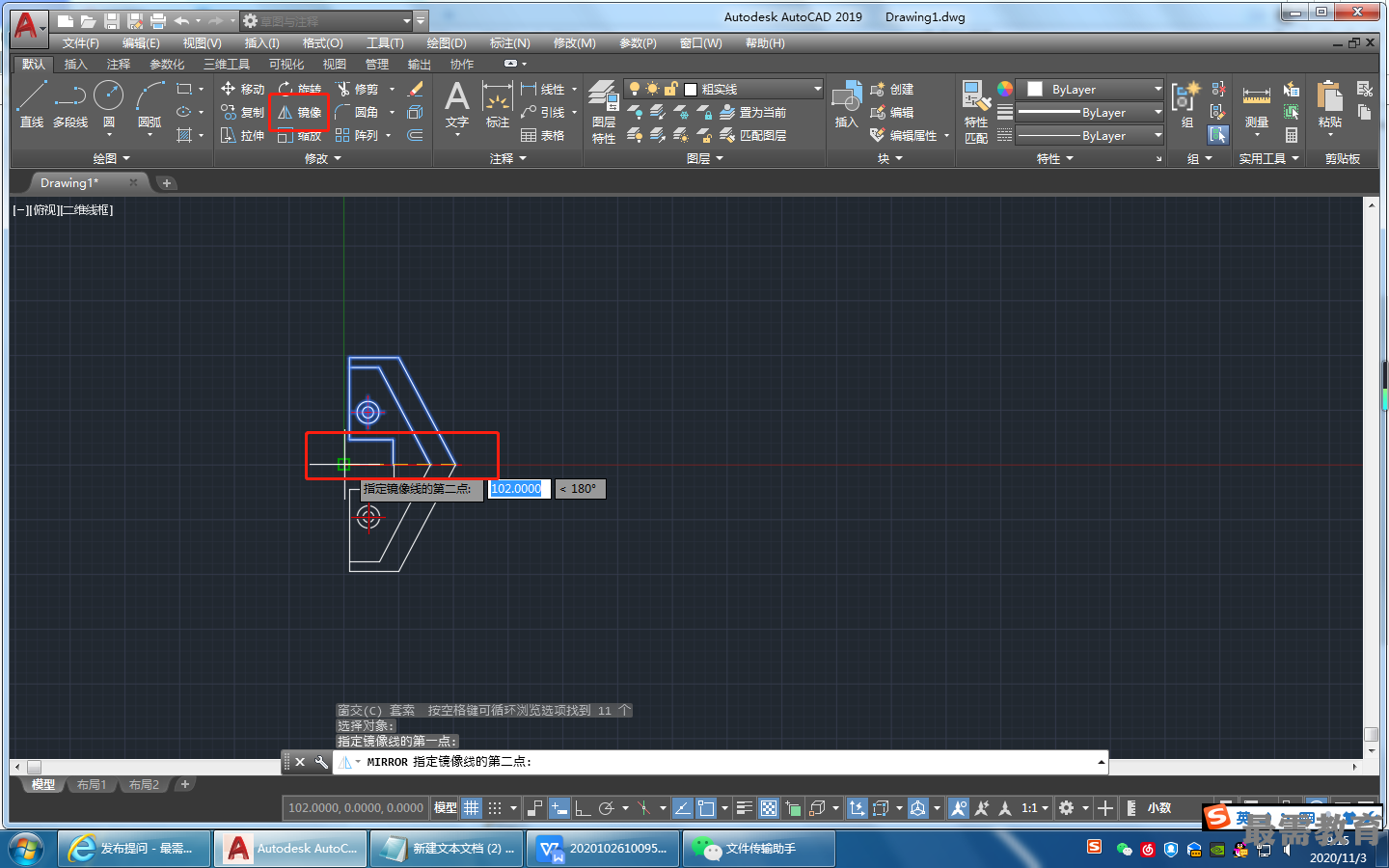

(5)單擊K默認”選項卡的“修改”面板中的“鏡像”按鈕，以水平中心線為對稱線鏡像剛繪制的切線，命令行提示與操作如下。
命令：—mirror
選擇対秦：（較長水平中線上邊的所有圖形)
指定鏡像線的第一點：（選擇較長水平中心線的左端點）
指定鏡像線的第二點：（選擇較長水平中心線的右端點）
要?jiǎng)h除源對象嗎？[是（Y)/否（N）]<否>:n

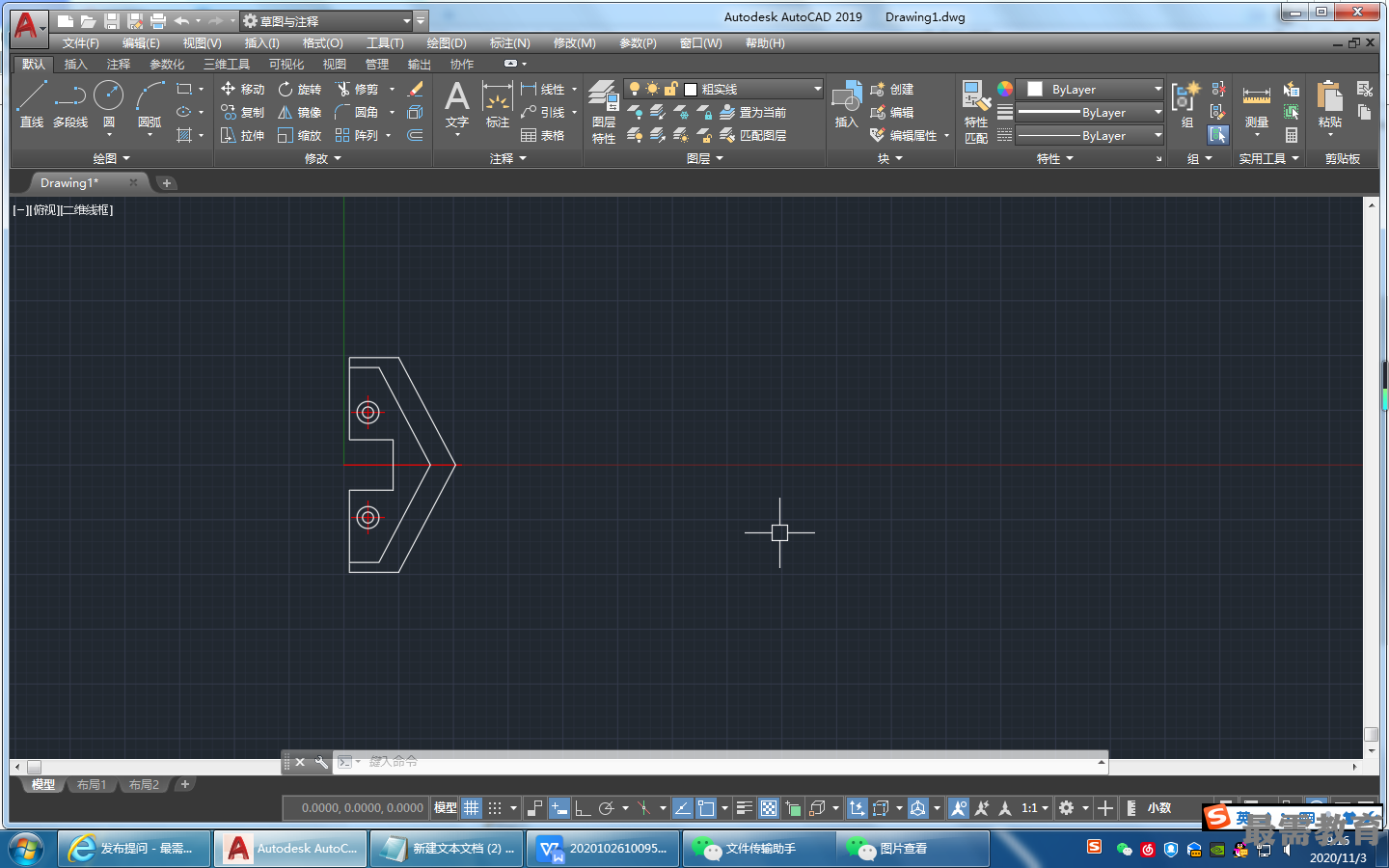

鏡像效果如圖所示。
