偏移命令的操作步驟AutoCAD2019
(1)單擊“默認”選項卡的“圖層”面板中的“圖層特性”按鈕,打開“圖層特性管理器”選項板,新建以下3個圖層。
①第一圖層命名為“輪廓線”圖層,線寬為0.30mm,其余屬性默認。
②第二圖層命名為“中心線”圖層,顏色為紅色,線型為CENTER,其余屬性默認。
③第三圖層命名為“剖面線”圖層,顏色設為藍色,其余屬性默認。
(2)將“中心線”圖層設置為當前圖層。單擊“默認”選項卡的“繪圖”面板中的“直線”按鈕,以{ (-23,0), (23,0) }為坐標點繪制一條水平直線。

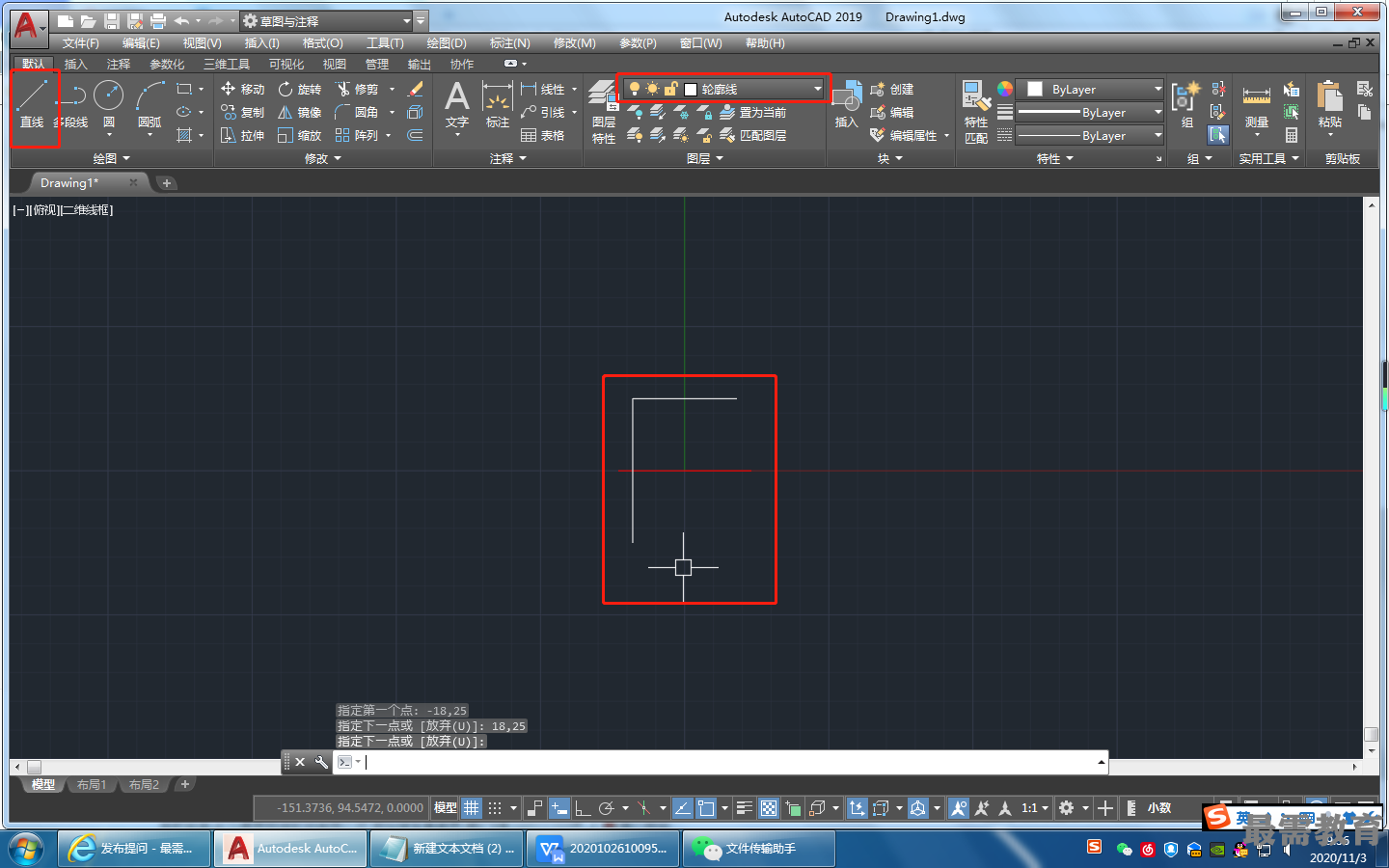

(3)將“輪廓線”圖層設置為當前圖層。單擊“默認”選項卡的“繪圖”面板中的“直線”按鈕,以{(-18,-25),(-18,25)}為坐標點繪制一條水平直線,以{(-18,25),( 18,25)} 為坐標點繪制一條水平直線,效果如圖所示。
(4)單擊“默認”選項卡的“修改”面板中的“偏移”按鈕,將水平直線向下偏移,偏移距離分別為10、40和50;重復“偏移”命令,將豎直直線向右偏移,偏移距離為 36。命令行提示與操作如下。
命令:_offset
當前設置:刪除源=否 圖層=源 OFFSETGAPTYPE=0
指定偏移距離或[通過(T)/刪除(E)/圖層(L) ] <0.0000>:10
選擇要偏移的對象,或[退出(E)//放棄(U)] <退出>:選擇水平直線
指定要偏移的那一側上的點,或[退出(E)/多個(M)/放棄(U)] < 退出 >:選擇水平直線下側一點
命令:_offset
當前設置:刪除源=否 圖層=源 OFFSETGAPTYPE=0
指定偏移距離或[通過(T) /刪除(E) /圖層(L) ] <0.0000>:40
選擇要偏移的對象,或[退出(E)//放棄(U)]〈退出>:選擇水平直線
指定要偏移的那一側上的點,或[退出(E)/多個(M)/放棄(U)] <退出>:選擇水平直線下側一點
命令:_offset
當前設置:刪除源=否 圖層=源 OFFSETGAPTYPE=0
指定偏移距離或[通過(T) /刪除(E) /圖層(L) ] <0.0000>: 50
選擇要偏移的對象,或[退出(E) //放棄(U)〈退出>:選擇水平直線
指定要偏移的那一側上的點,或[退出(E)/多個(M)/放棄(U)] <退出>:選擇水平直線下側一點
命令.:_offset
當前設罝:刪除源=否 圖層=源 OFFSETGAPTYPE=0
指定偏移距離或[通過(T)/刪除(E)/圖層(L) ] <0.0000>:36
選擇要偏移的對象,或[退出(E)//放棄(U)]〈退出>:選擇豎直直線
指定要偏移的那一側上的點,或[退出(E) /多個(M)/放棄(U)]〈退出>:選擇豎直直線右側一點

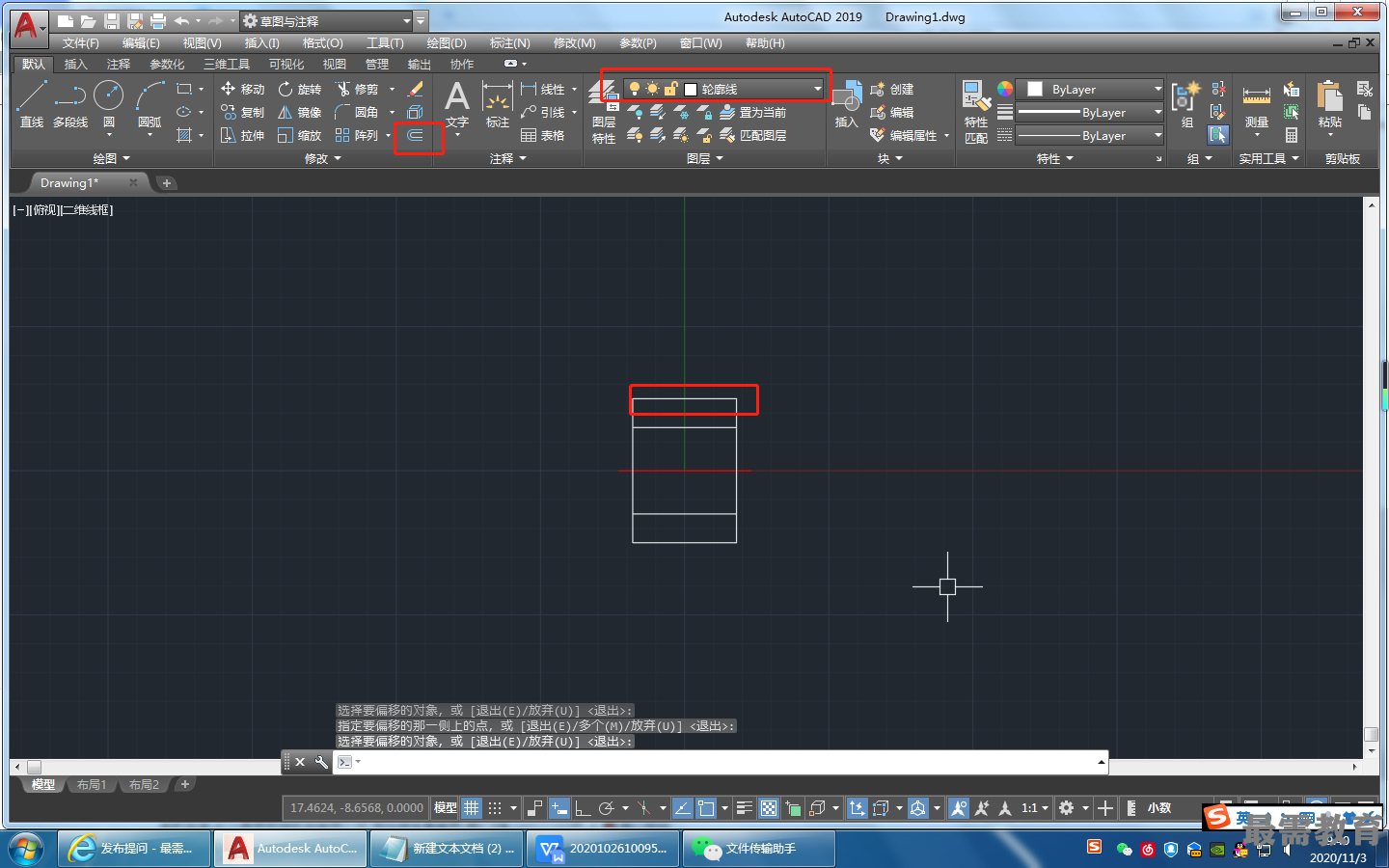

結果如圖所示。

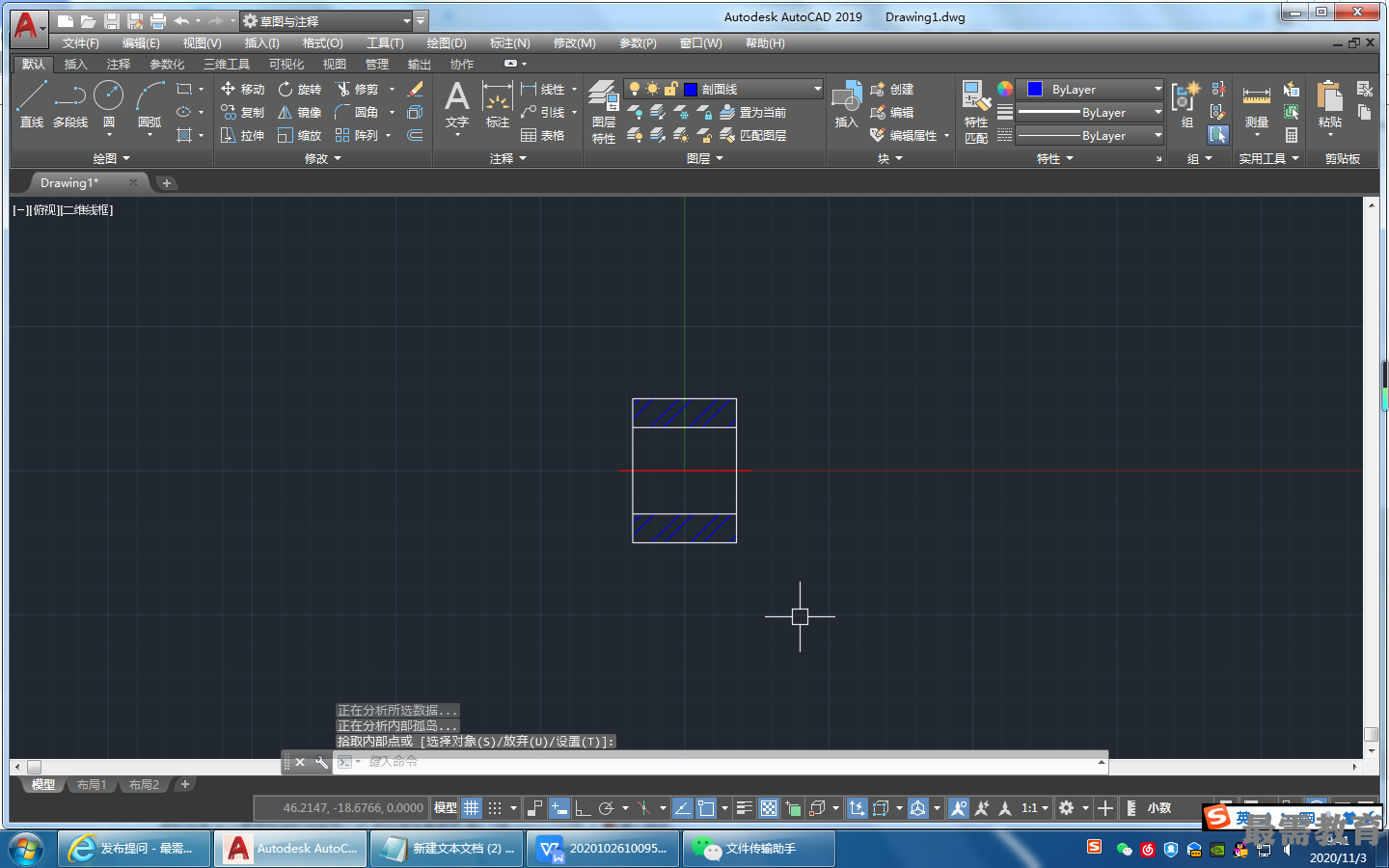

(5)將“剖面線”圖層設置為當前圖層,單擊“默認”選項卡的“繪圖”面板中的“圖案填充”按鈕,打開“圖案填充創建”選項卡,選擇ANSI31圖案,其他釆用默認設置, 對上下兩個區域進行圖案填充,最終完成滾輪的繪制,效果如圖所示。
