陣列命令操作步驟AutoCAD2019

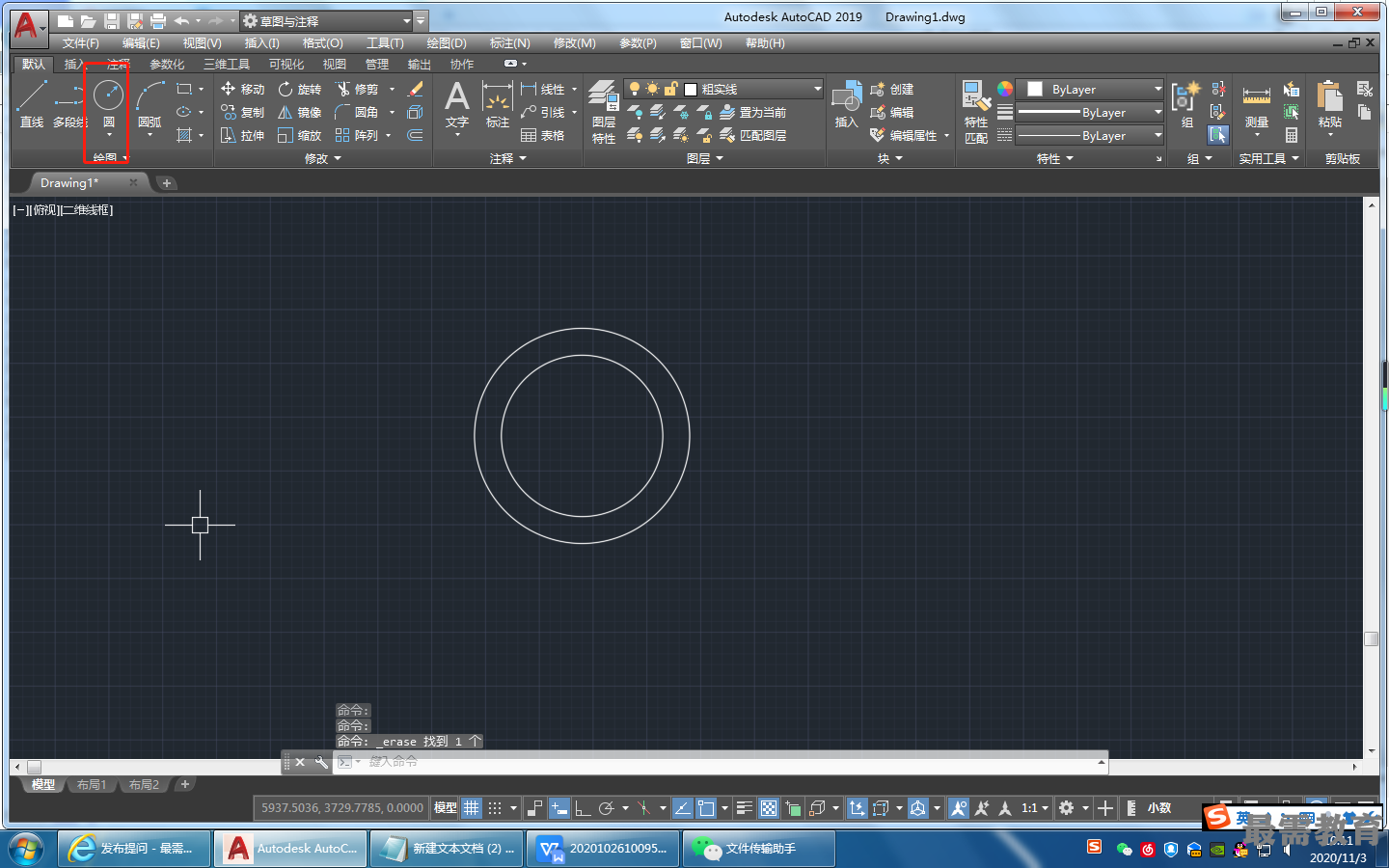

(1)單擊“默認”選項卡的“繪圖”面板中的“圓”按鈕,在適當?shù)奈恢美L制半徑為100和75的同心圓,如圖所示

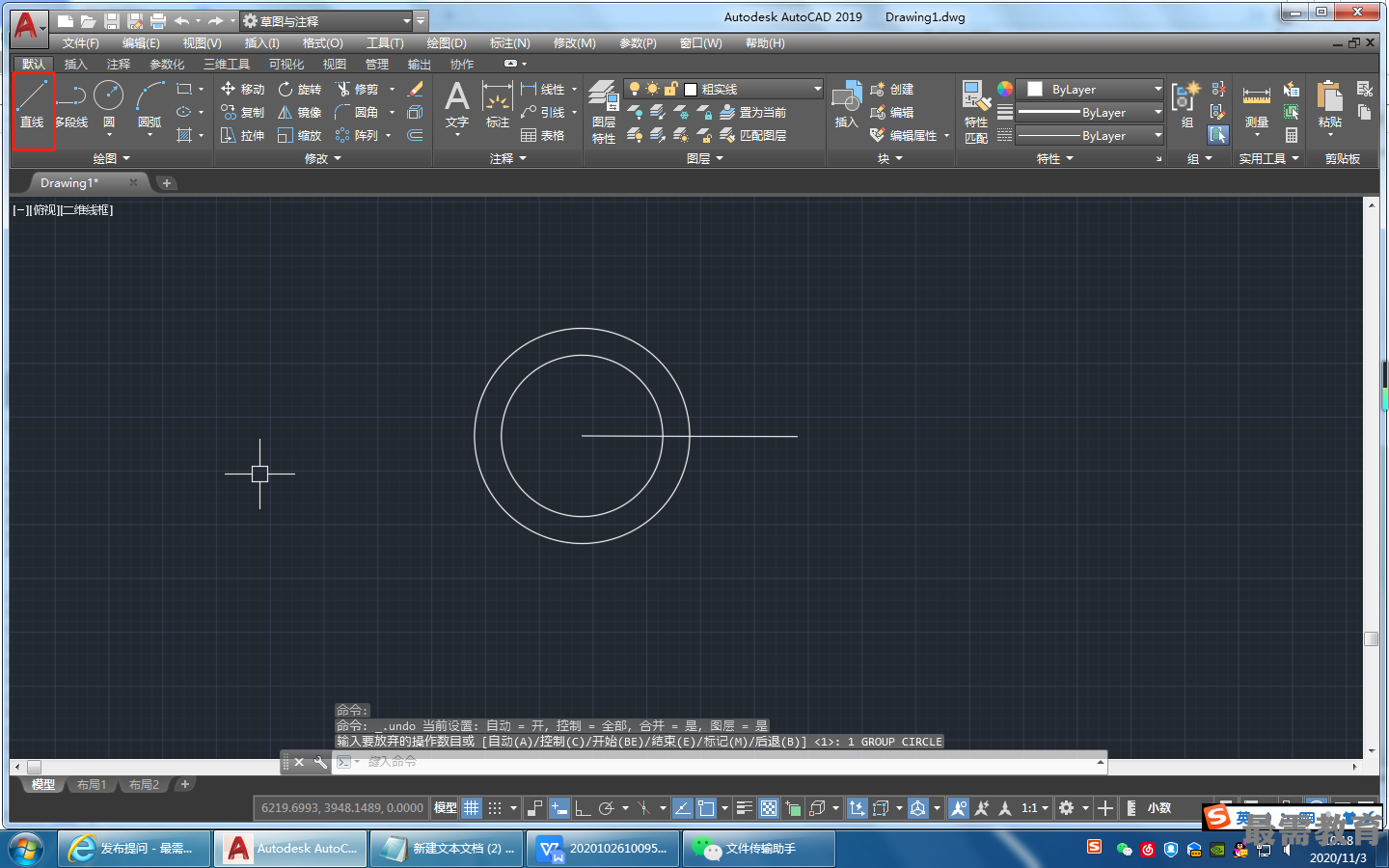

(2)單擊“默認”選項卡的“繪圖”面板中的“直線”按鈕,以圓心為起點繪制長度為200的水平直線,如圖所示

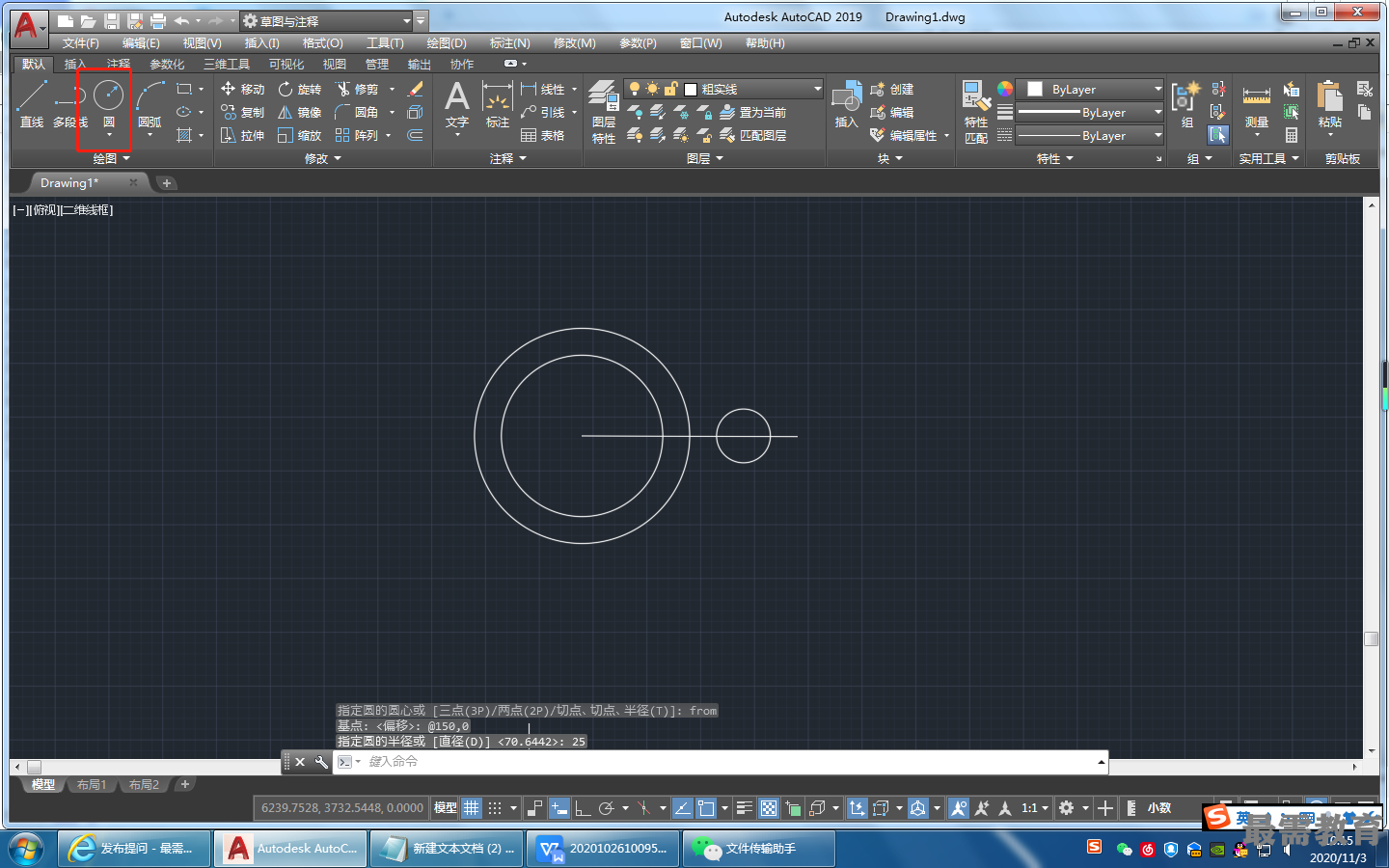

(3)單擊“默認”選項卡的“繪圖”面板中的“圓”按鈕,在距離圓心150處繪制半徑為25的圓,命令行提示與操作如下。
命令:_circle
指定圓的圓心或[三點(3P)/兩點(2P)/切點、切點、半徑(T)]: from
基點: <偏移>:@150,0
指定圓的半徑或[(直徑(D)] <25.0000>: 25
結果如圖所示。

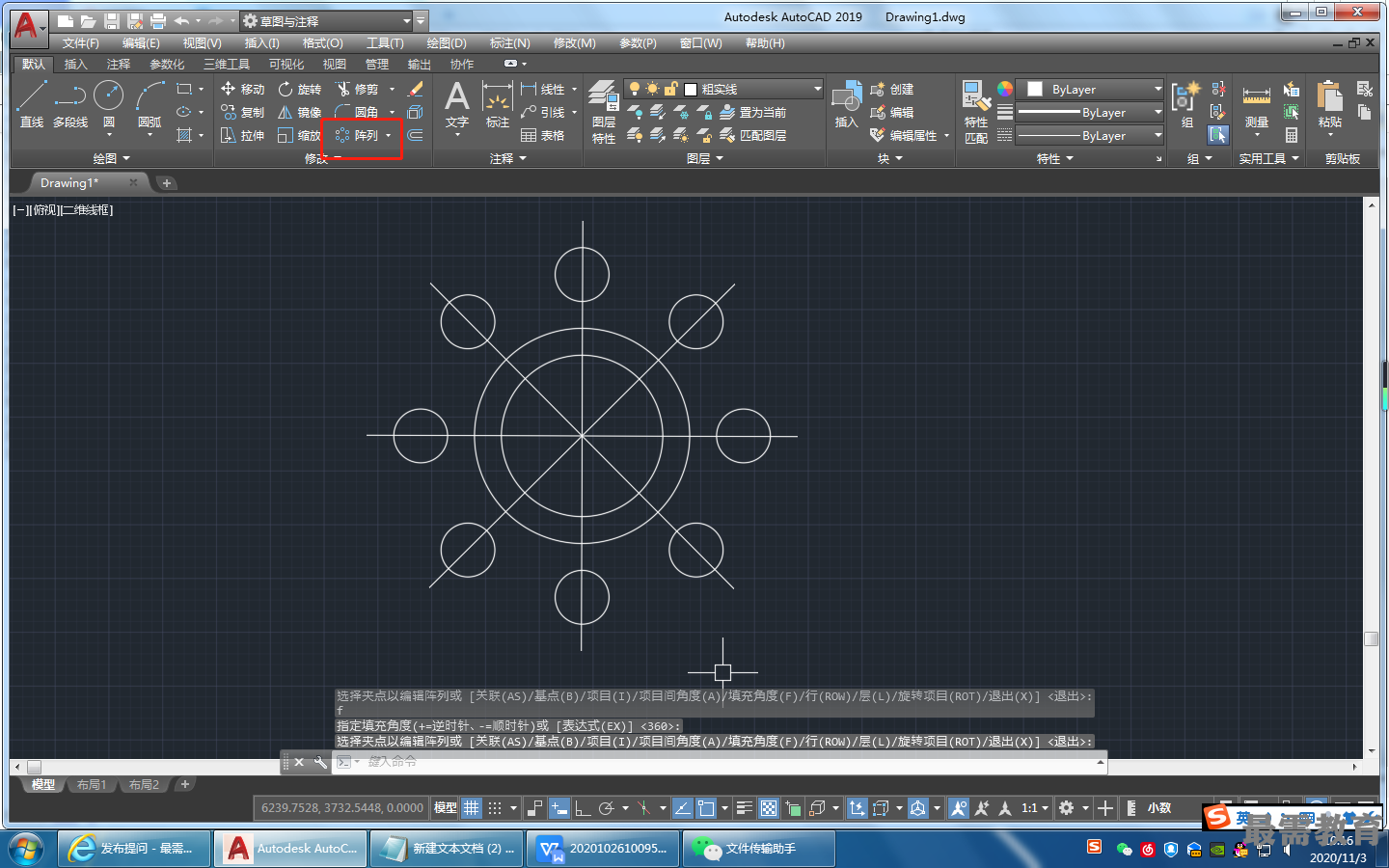

(4)單擊“默認”選項卡的“繪圖”面板中的“環形陣列”按鈕,將直線和小圓進行環形陣列,命令行提示與操作如下。
命令: _arraypolar
選擇對條:選擇直線和小圓
選擇對象:
類型=極軸 關聯=否
指定陣列的中心點或[基點(B) /旋轉軸(A)]:選取同心圓的圓心
選擇夾點以編輯陣列或[關聯(AS) /基點(B) /項目(I)/項目間角度(A)/填充角度(F)/行(ROW) /層 (L) /旋轉項目(ROT) /退出(X)] <退出>:I
輸入陣列中的項目數或[表達式(E)] <6>: 8
選擇夾點以編輯陣列或[關聯(AS) /基點(B) /項目(I) /項目間角度(A) /填充角度(F) /行(ROW) /層 (L) /旋轉項目(ROT) /退出(X)] <退出>:F
指定填充角度(+=逆時針、-=順時針)或[表達式(EX) <360>:
選擇夾點以編輯陣列或[關聯(AS)/基點(B)/項目(I)/項目間角度(A)/填充角度(F)/行(ROW) /層(L) /旋轉項目(ROT) /退出(X)] <退出〉:
