AutoCAD2019陣列命令的選項說明

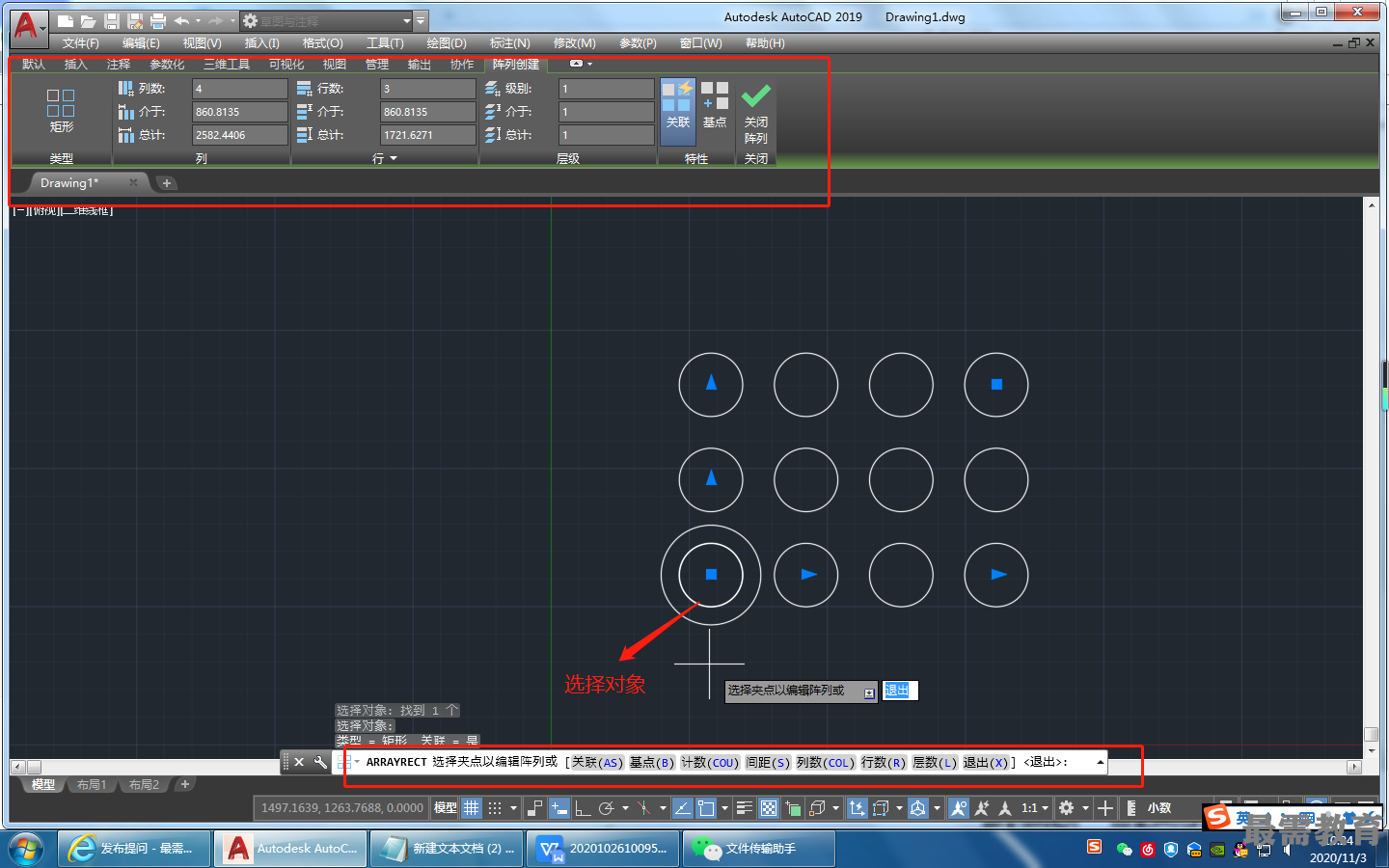

(1 )矩形(R)(命令行:ARRAYRECT):將選定對象的副本分布到行數、列數和層 數的任意組合。通過夾點,調整陣列間距、列數、行數和層數;也可以分別選擇各選項輸 入數值。
(2)極軸(PO):在繞中心點或旋轉軸的環形陣列中均勻分布對象副本。選擇該選項后出 現如下提示。
指定陣列的中心點或[基點(B)/旋轉軸(A)]:(選擇中心點,基點或旋轉軸)
選擇夾點以編輯陣列或[關聯(AS) /基點(B) /項目(I) /項目間角度(A) /填充角度(F) /行(ROW) /層 (L) /旋轉項目(ROT) /退出(X)] <退出>:(通過夾點,調整角度,填充角度;也可以分別選擇各選項輸入數值)
(3)路徑(PA)(命令行:ARRAYPATH):沿路徑或部分路徑均勻分布選定對象的副本。選擇該選項后出現如下提示。
選擇路徑曲線:(選擇一條曲線作為陣列路徑)
選擇夾點以編輯陣列或[關聯(AS)/方法(M)/基點(B)/切向(T)/項目(I)/行(R)/層(L)/對齊項目(A)/Z方向(Z) /退出(X)] <退出>:(通過夾點,調整陣列行數和層數;也可以分別選擇各選項輸入數值)
