移動命令的操作步驟AutoCAD2019

(1)單擊“默認”選項卡的“繪圖”面板中的“直線”按鈕，繪制一條長度為27.5mm的水平直線。

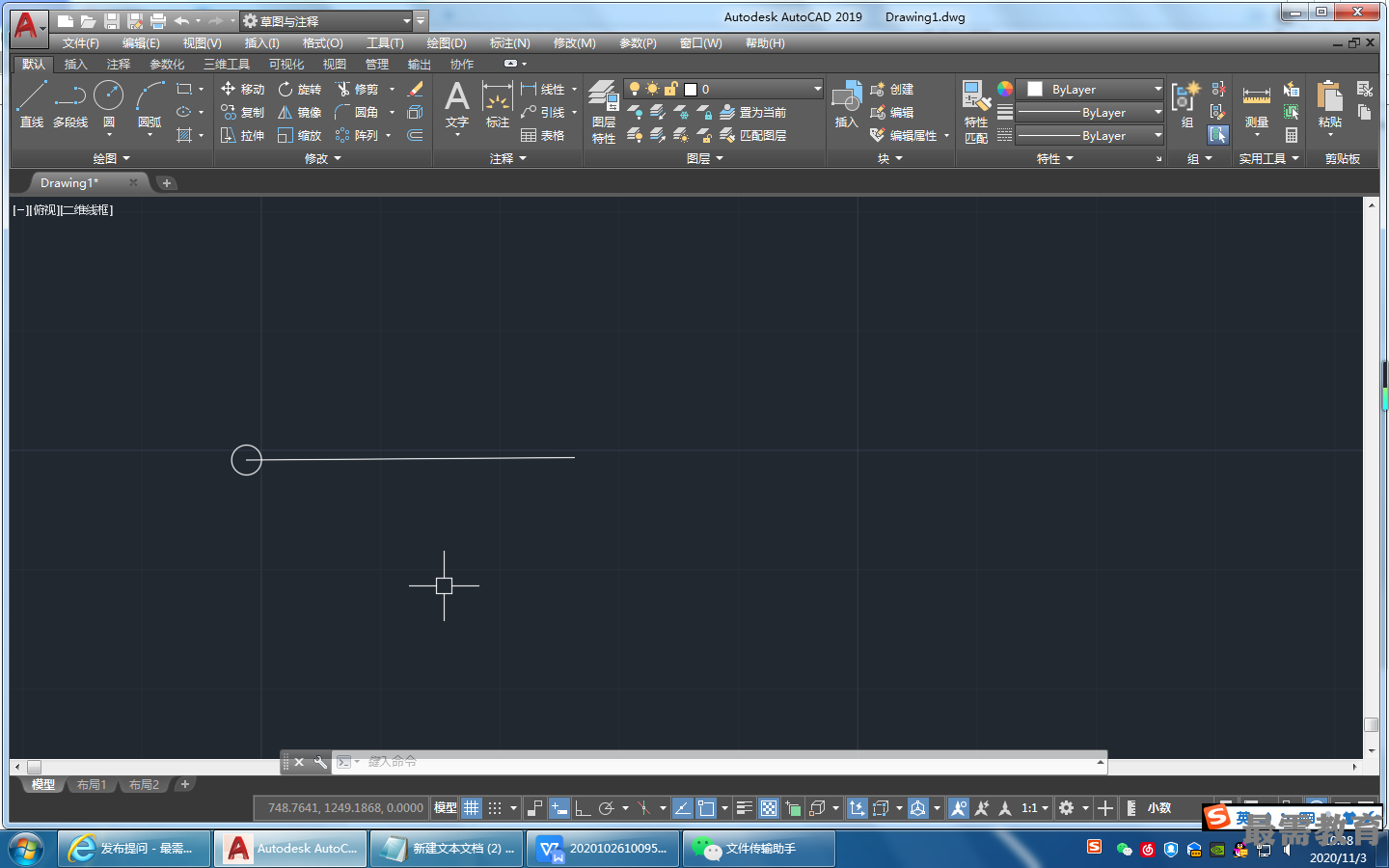

(2)單擊“默認”選項卡的“繪圖”面板中的“圓”按鈕，捕捉直線1的左端點為圓心，繪制一個半徑為1.25mm的圓，如圖所示。

(3)單擊“默認”選項卡的“修改”面板中的“移動”按鈕，將圓向右平移6.25mm，命令行提示與操作如下。
命令：_move
選擇對豪：選擇圓
選擇對象：
指定基點或[位移（D)] <位移>:選取圓的圓心
指定第二個點或 <使用第一個點作為位移>:@6.25

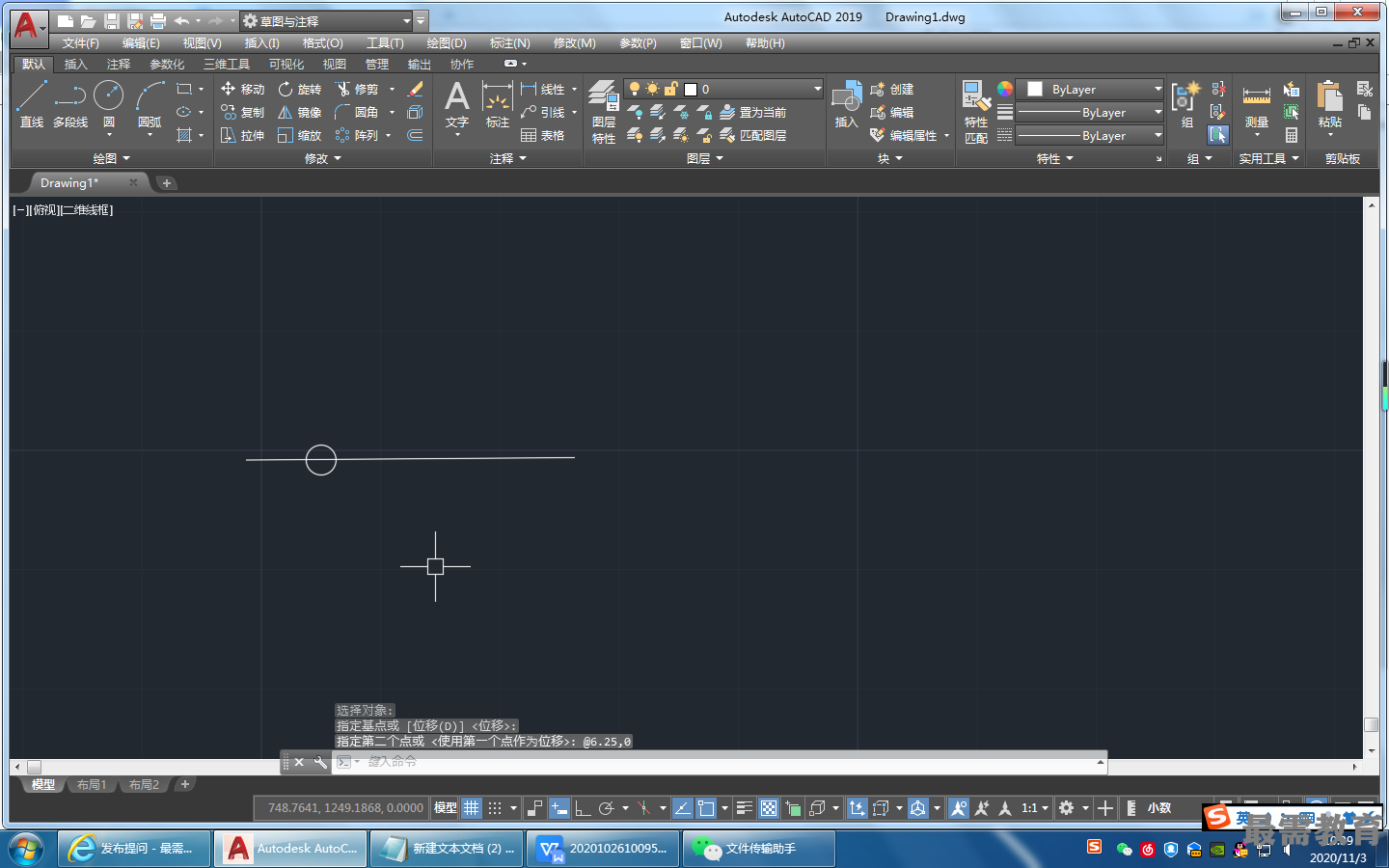

結果如圖所示。

(4)單擊“默認”選項卡的“修改”面板中的“矩形陣列”按鈕，選擇圓為陣列對象，設置行數為1、列數為7、列間距為2.5mm。命令行提示與操作如下。
命令：_arrayrect
選擇對象：選取圓
選擇對象：
類型=矩形 關聯=否
選擇夾點以編輯陣列或[關聯（AS) /基點（B) /計數（COU) /間距（S) /列數（COL) /行數（R) /層數（L) / 退出<X)] <退出>:R
輸入行數或[表達式（E)] <3>: 1
指定行數之間的距離或[總計（T) /表達式(E) ] <729.1578>:
指定行數之間的標髙增量或[表達式(E)] <0>:
選擇夾點以編輯陣列或[關聯(AS) /基點（B) /計數(COU) /間距（S) /列數（COL) /行數（R) /層數（L) / 退出（X)]〈退出>:COL
輸入列數或[表達式（E)] <4>: 7
指定列數之間的距離或[總計<T) /表達式(E)]<1585.8557>: 2.5
選擇夾點以編輯陣列或[關聯（AS) /基點（B> /計數（COU) /間距（S> /列數(COL) /行數（R) /層數（L) / 退出（X)] <退出>:

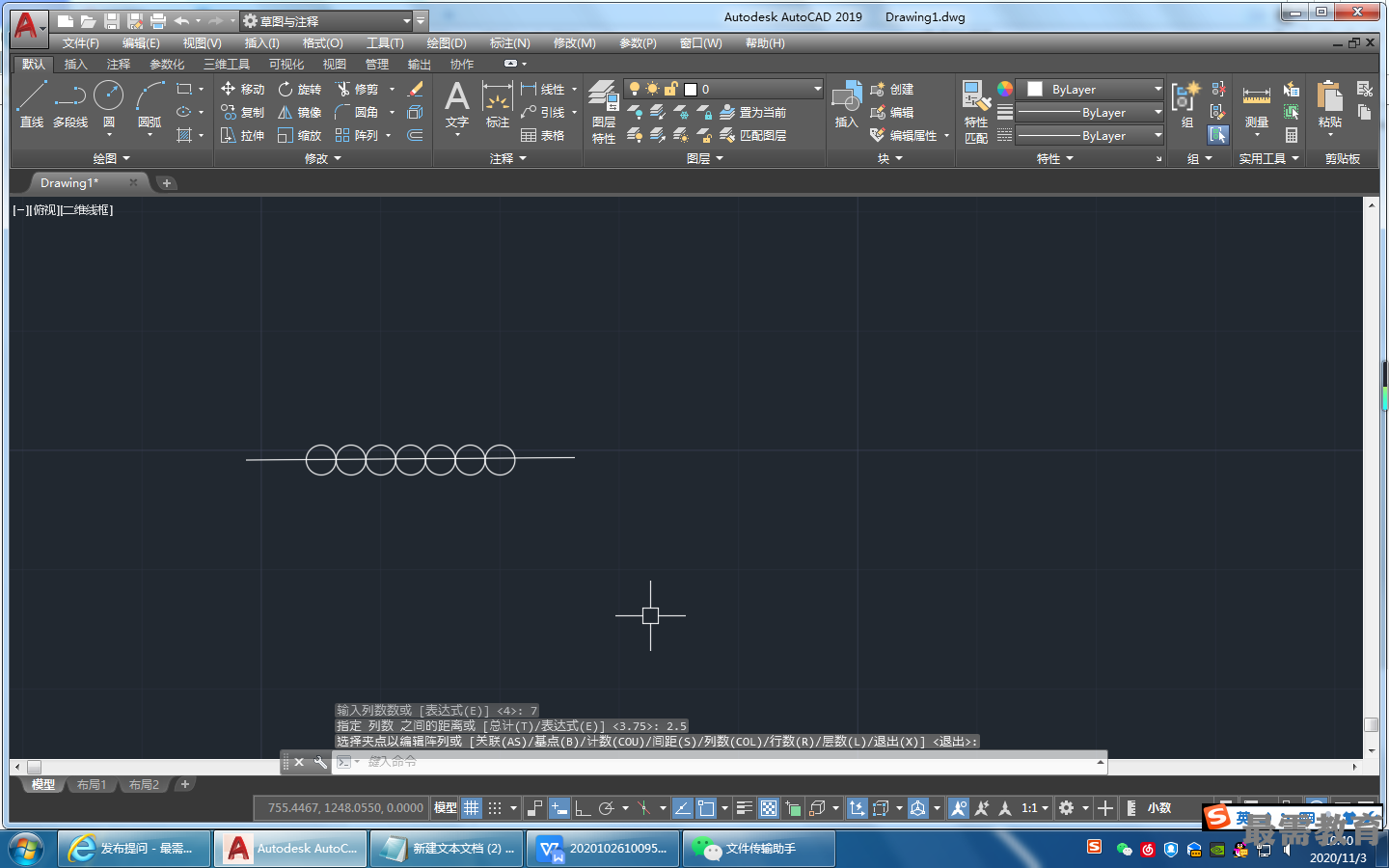

結果如圖所示。

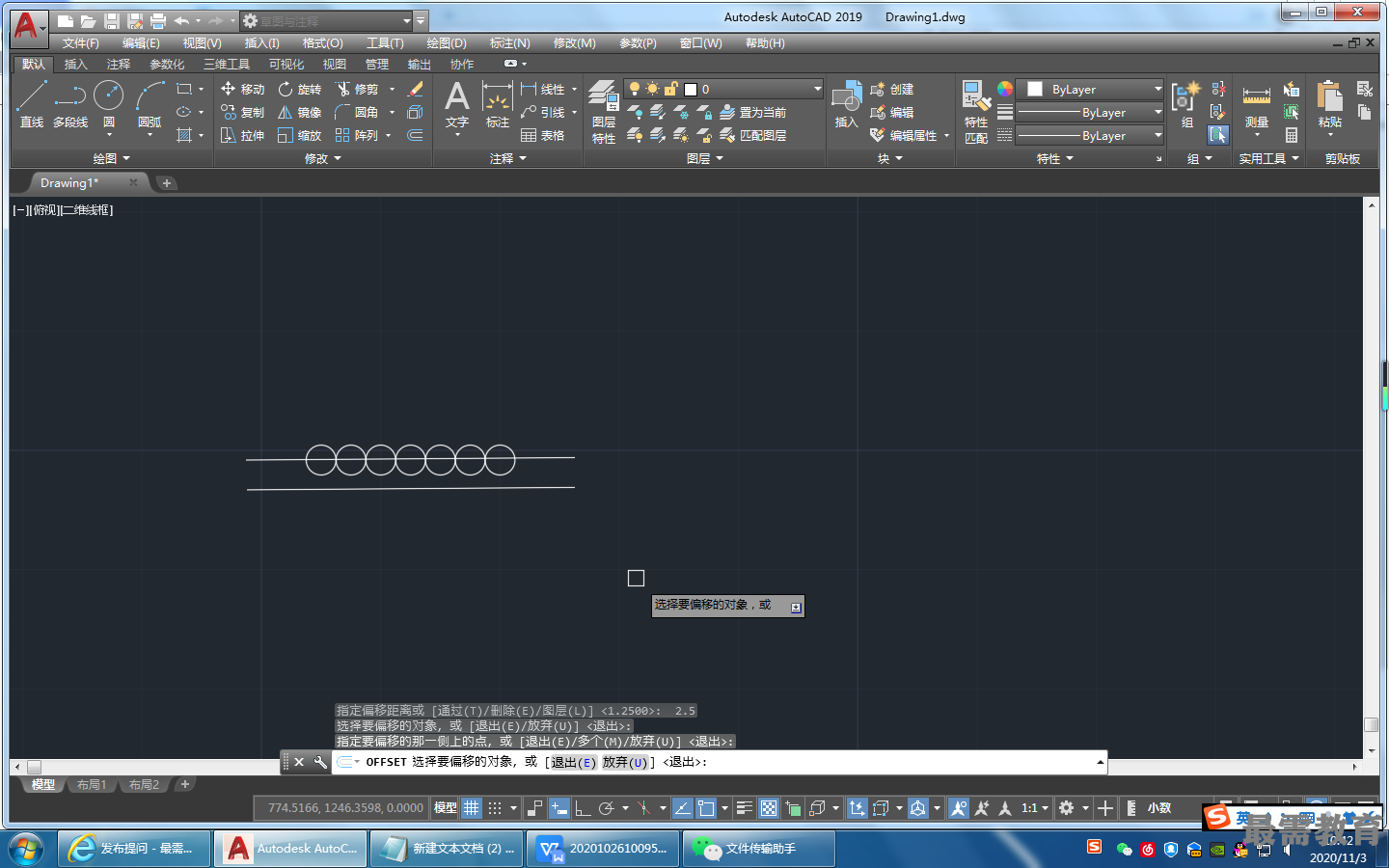

(5)單擊“默認”選項卡的“修改”面板中的“偏移”按鈕，將直線1向下偏移 2.5mm,效果如圖所示。

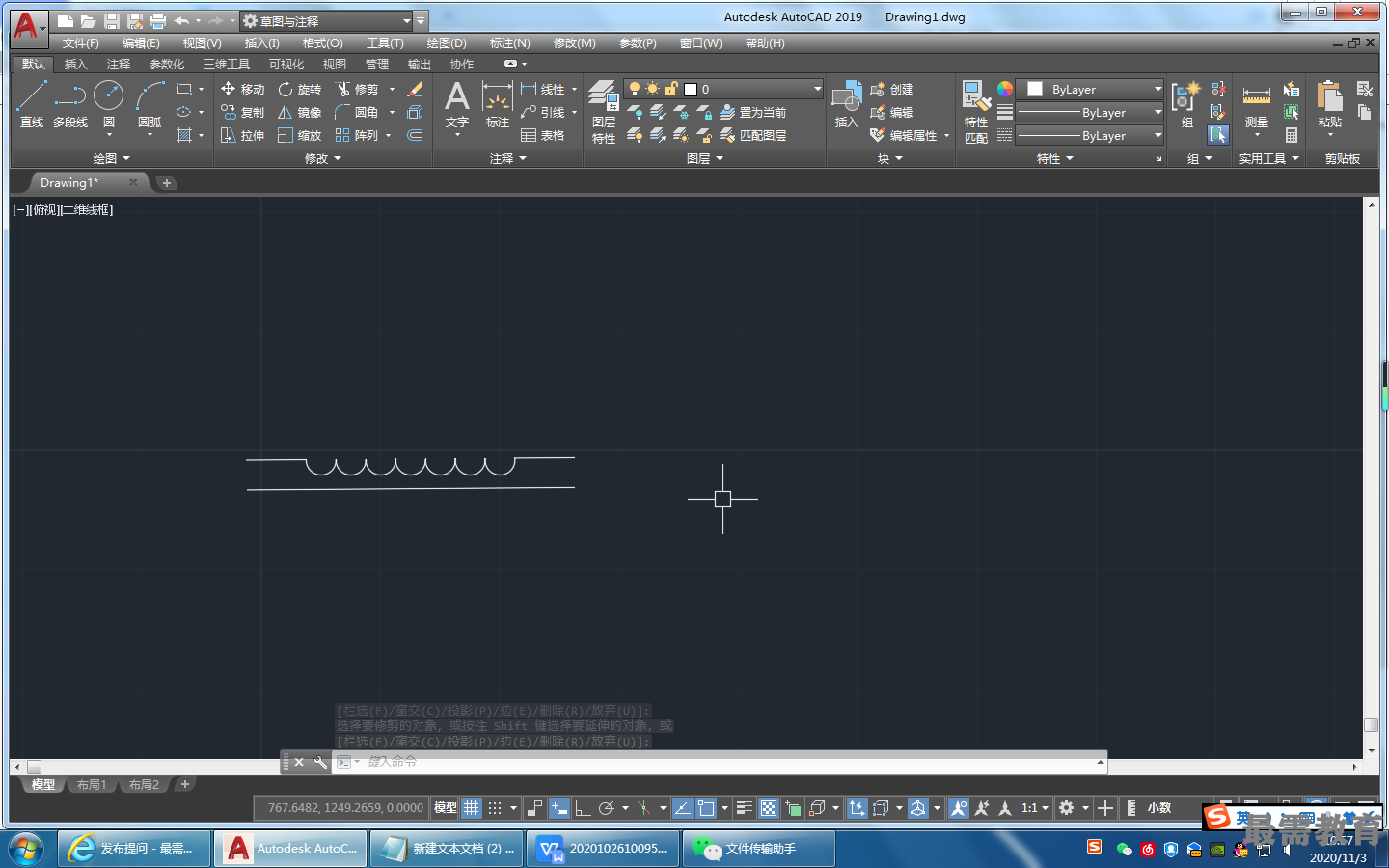

(6)單擊“默認”選項卡的“修改”面板中的“修剪”按鈕，修剪多佘的線段，效果如圖所示。

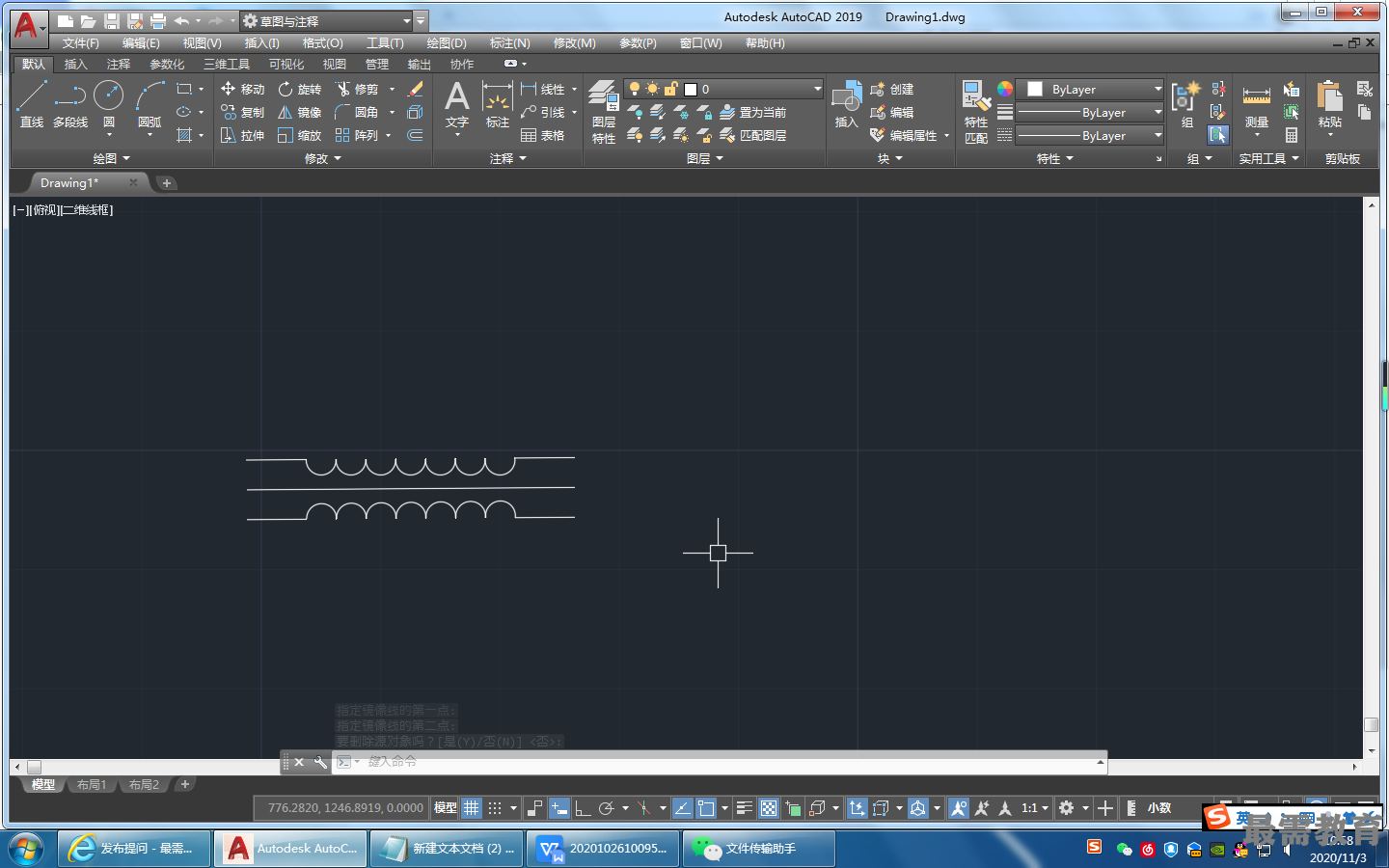

(7)單擊“默認”選項卡的“修改”面板中的“鏡像”按鈕，以直線2為鏡像線， 對直線2上側的圖形進行鏡像處理，完成變壓器的繪制，如圖所示。
