AutoCAD2019縮放命令操作步驟

(1)繪制花瓣外框.單擊“默認”選項卡的“繪圖”面板中的“圓弧”按鈕，繪制花瓣外形，尺寸適當選取，結果如圖所示。

(2)繪制五角星。
①單擊“默認”選項卡的“繪圖”面板中的“多邊形”按鈕繪制一個正五邊形。

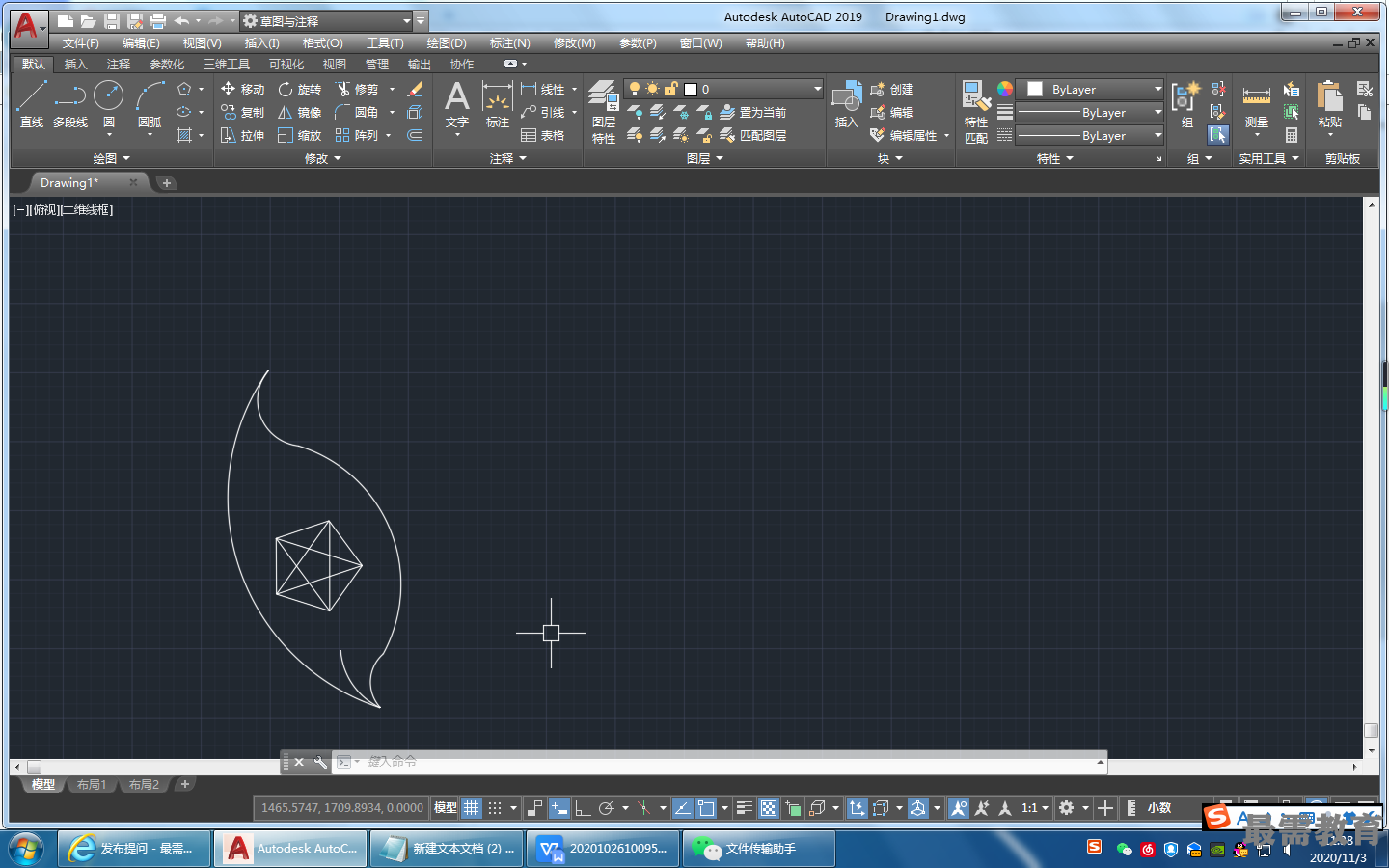

②單擊“默認”選項卡的“繪圖”面板中的“直線”按鈕,分別連接正五邊形各頂點，繪制結果如圖所示。

(3)編輯五角星

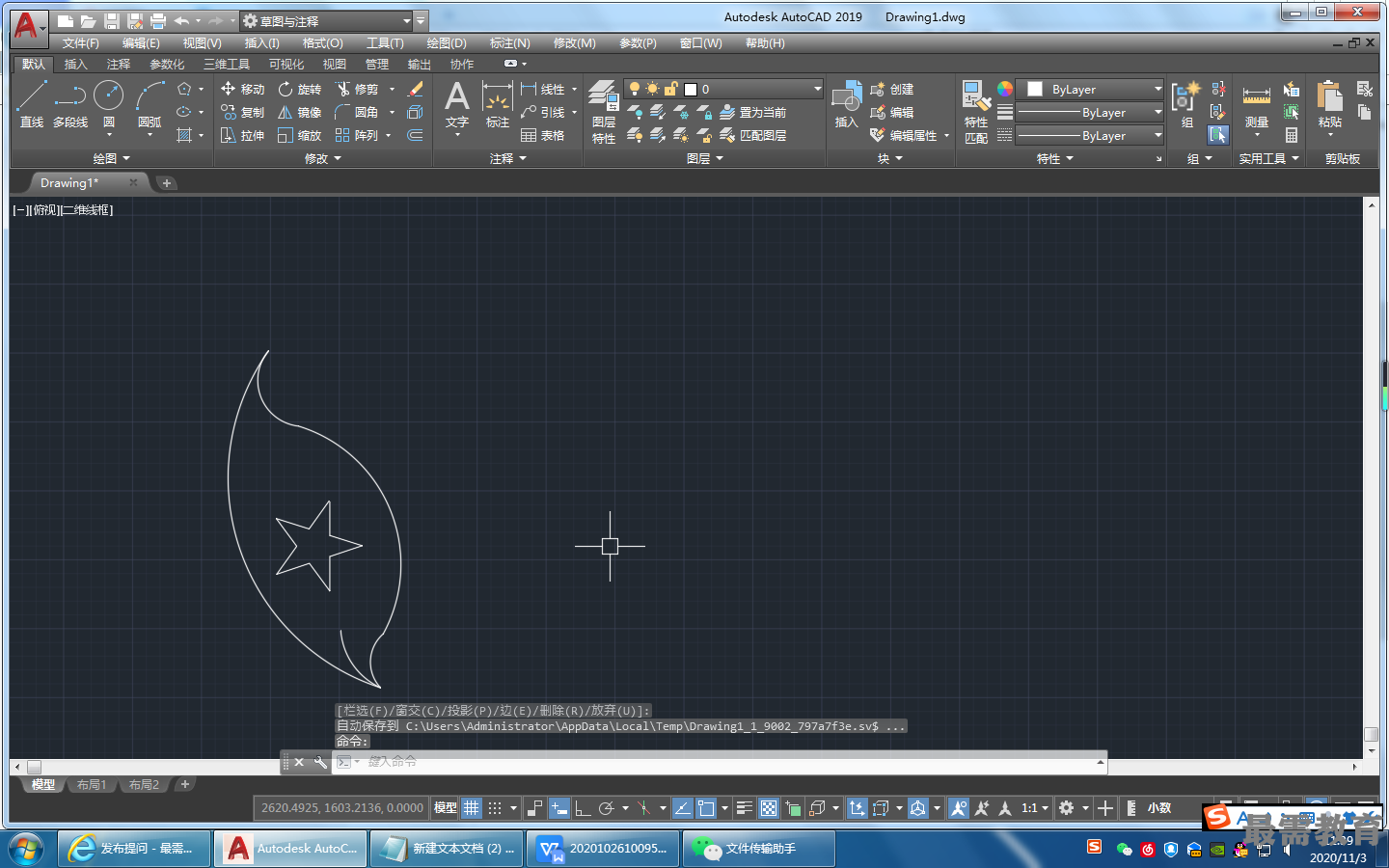

①單擊“默認”選項卡的“修改”面板中的“刪除”按鈕，刪除正五邊形，結果如圖所示。

②單擊“默認”選項卡的“修改”面板中的“修剪”按鈕,將五角星內部線段進行修剪，結果如圖所示。

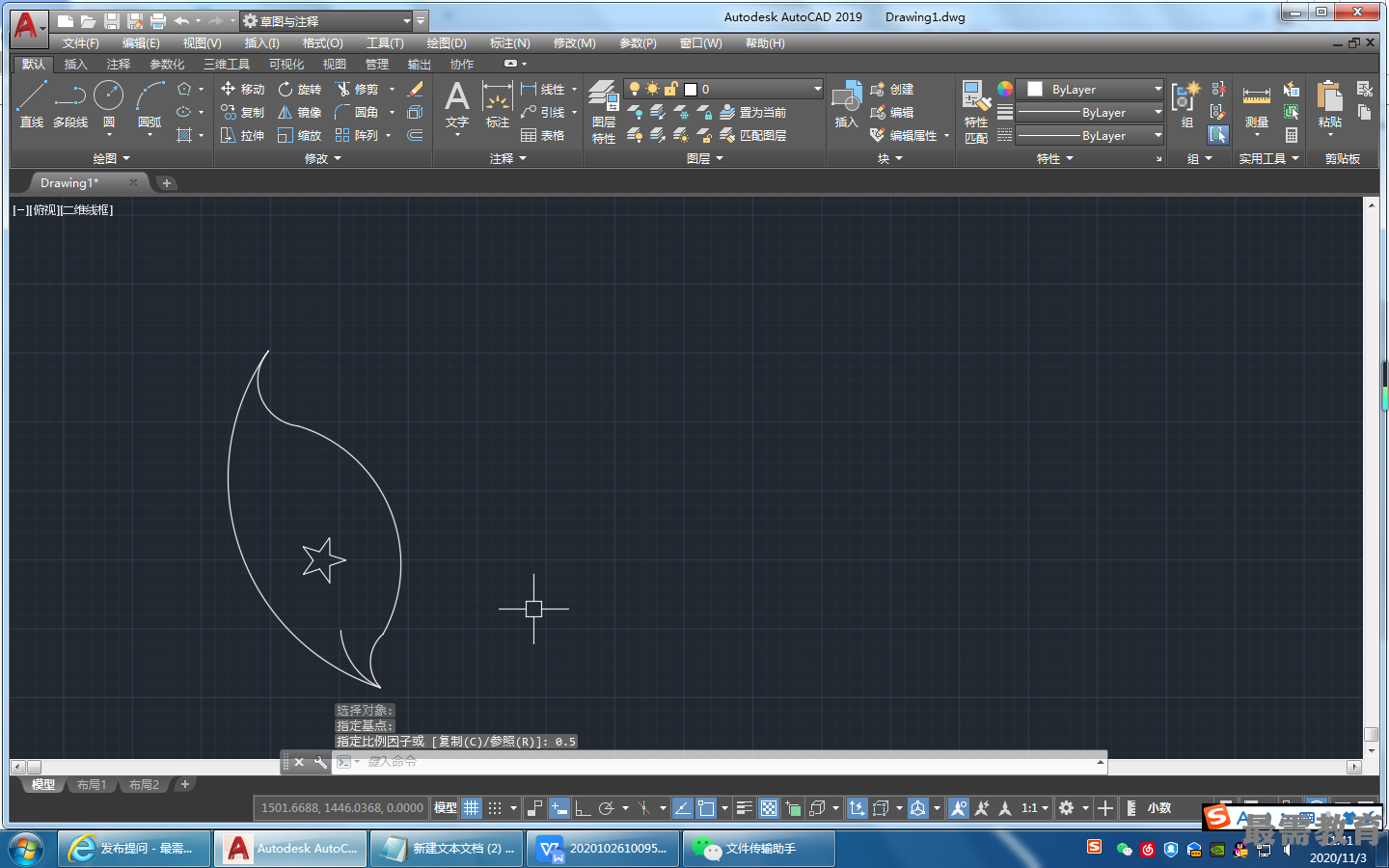

(4)縮放五角星。單擊“默認”選項卡的“修改”面板中的“縮放”按鈕，縮放五角星，命令行提示與操作如下。
命令：SCALE
選擇對象：（選擇五角星）
選擇對象：
指定基點：（適當指定一點）
指定比例因子或[復制（C)/參照（R)] : 0.5
結果如圖所示.

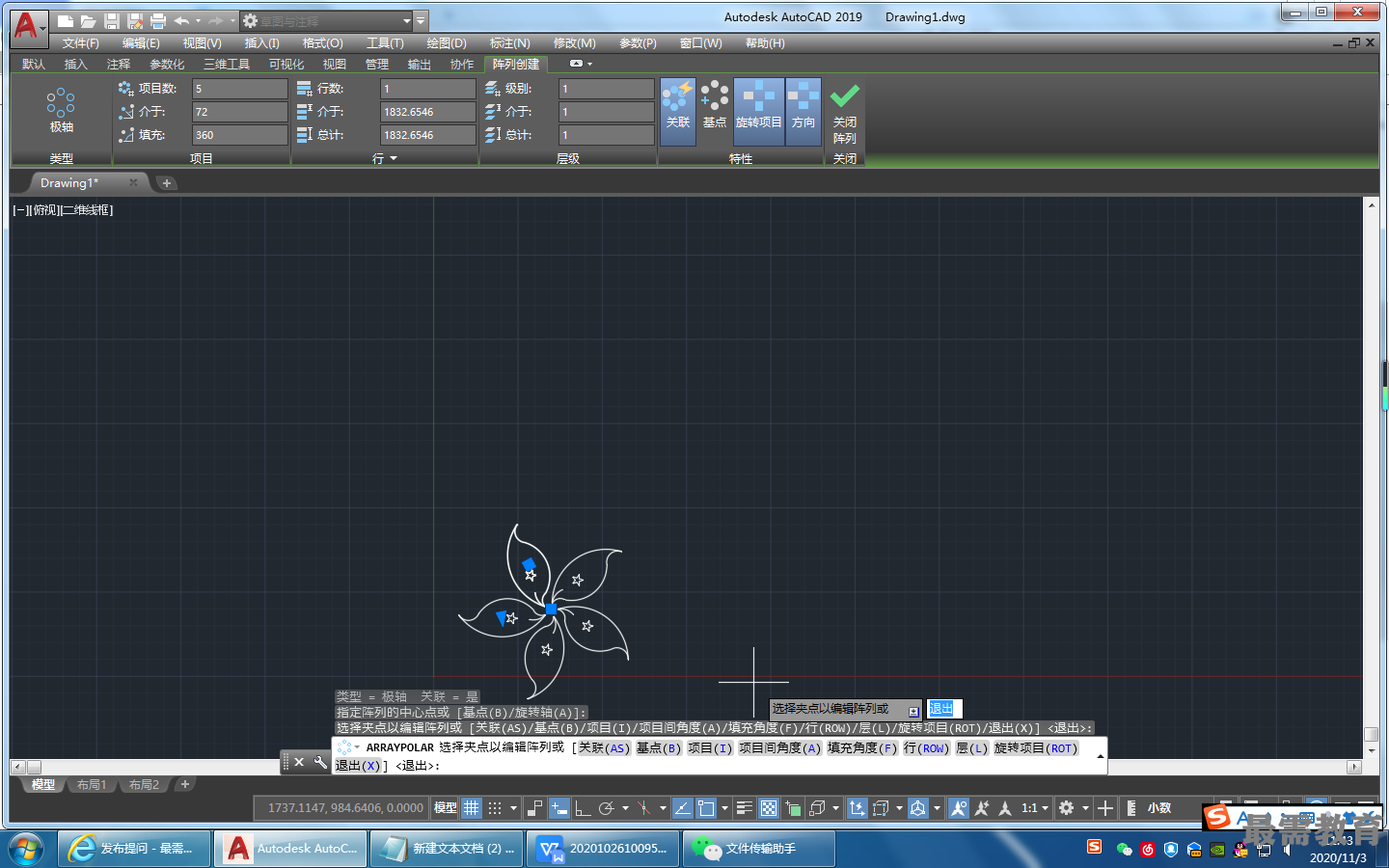

(5)陣列花瓣。單擊“默認”選項卡的“修改”面板中的“環形陣列”按鈕將花瓣進行環形陣列，陣列項目數為5，繪制出的徽標圖案如圖所示。
