修剪命令的操作步驟AutoCAD2019
(1)單擊“默認”選項卡的“圖層”面板中的“圖層特性”按鈕,彈出“圖層特性管理器”選項板,新建以下兩個圖層。
①第一圖層命名為“粗實線”圖層,線寬為0.30mm,其余屬性默認。
②第二圖層命名為“中心線”圖層,顏色為紅色,線型為CENTER,其余屬性默認。
(2)}將“中心線”圖層設置為當前圖層,單擊“默認”選項卡的“繪圖”面板中的“直線”按鈕,分別以{ (-22.5,0), ( 22.5,0 ) }和{ ( 0,-32), ( 0,22.5 ) }為坐標點繪制兩條中心線,
(3)將“粗實線”圖層設置為當前圖層。單擊“默認”選項卡的“繪圖”面板中的“圓”按鈕,以(0,0)為圓心、14和17.5為半徑繪制圓,結果如圖所示。

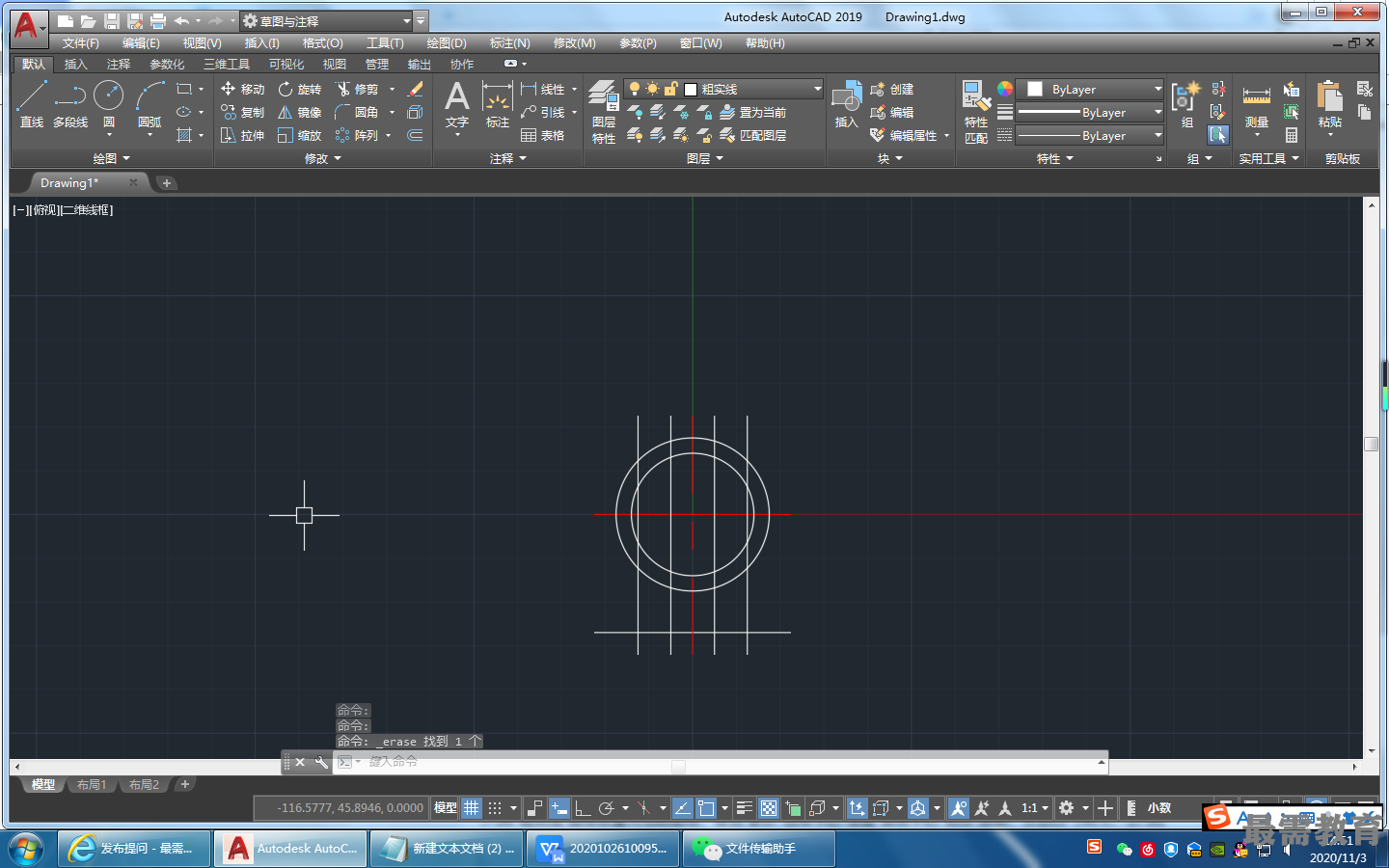

(4)單擊“默認”選項卡的“修改”面板中的“偏移”按鈕將堅直中心線分別向兩側偏移5和12.5;將水平中心線向下偏移27,并將偏移后的直線修改到“粗實線”層,結果如圖所示。

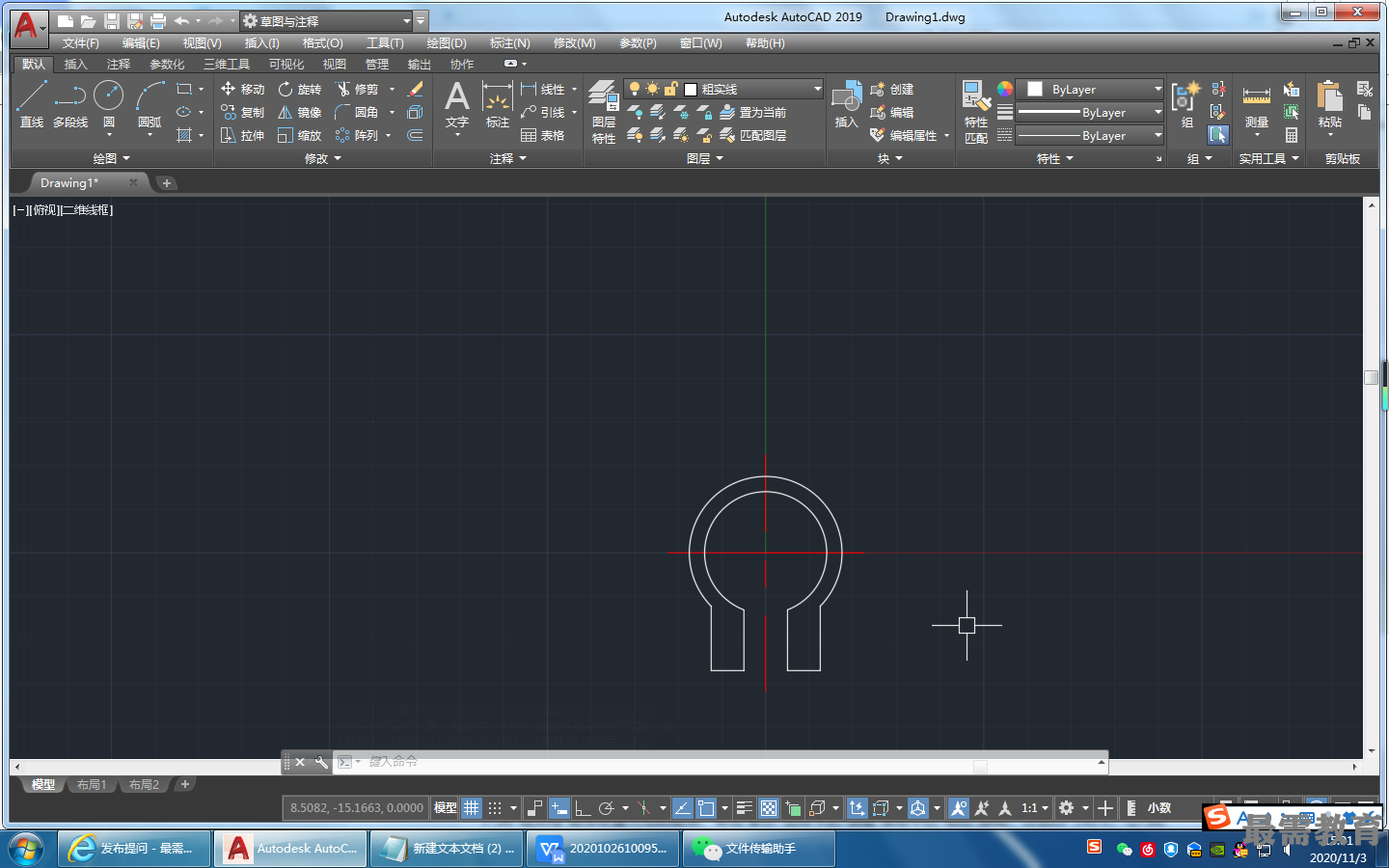

(5)單擊“默認”選項卡的“修改”面板中的“修剪”按鈕,修剪輪廓,命令行提示與操作如下。
命令:_trim
當前設置:投影=UCS,邊=無
選擇剪切邊...
選擇對象<全部選擇>:(選擇上步偏移距離為5的兩條直線)
選擇對象:
選擇要修剪的對象,或按住Shift鍵選擇要延伸的對象,或[欄選(F) /窗交(C) /投影(P) /邊(E) /刪除(R) /放棄(U)]:(選擇直徑為28的圓要?jiǎng)h除的部分 )
命令:_trim
當前設呈:投影=UCS,邊=無
選擇剪切邊...
選擇對象<全部選擇>:(選擇上步偏移距離為12.5的兩條直線 )
選擇對象:
選擇要修剪的對象,或按住Shift鍵選擇要延伸的對象,或[欄選(F)/窗交(C)/投影(P)/邊(E)/刪 除(R)/放棄(U)]:(選擇直徑為35的圓要?jiǎng)h除的部分)
命令:_trim
當前設呈:投影=UCS,邊=無
選擇剪切邊...
選擇對象<全部選擇>:(選擇圖中所有直線)
選擇對象:
選擇要修剪的對象,或按住Shift鍵選擇要延伸的對象,或[欄選(F) /窗交(C) /投影(P) /邊(E) /刪除(R)/放棄(U):(選擇要?jiǎng)h除的部分)
(6)將“中心線”圖層設置為當前圖層,單擊“默認”選項卡的“繪圖”面板中的“直線”按鈕,分別以{(50,-20),(58,-20) }和{ (54,-16),(54,-24) }為坐標點繪制中心線。
(7)將“粗實線”圖層設置為當前圖層,單擊“默認”選項卡的“繪圖”面板中的“矩形”按鈕,分別以(46.5,-27)和(76.5,17.5)為角點坐標繪制輪廓。單擊“繪圖”面板中的“圓”按鈕,以(54,-20)為圓心、2.5為半徑繪制圓。
(8)單擊“默認”選項卡的“修改”面板中的“復制”按鈕,將圖中的圓和中心線以圓心為基點將其復制到坐標(@15,0)處。

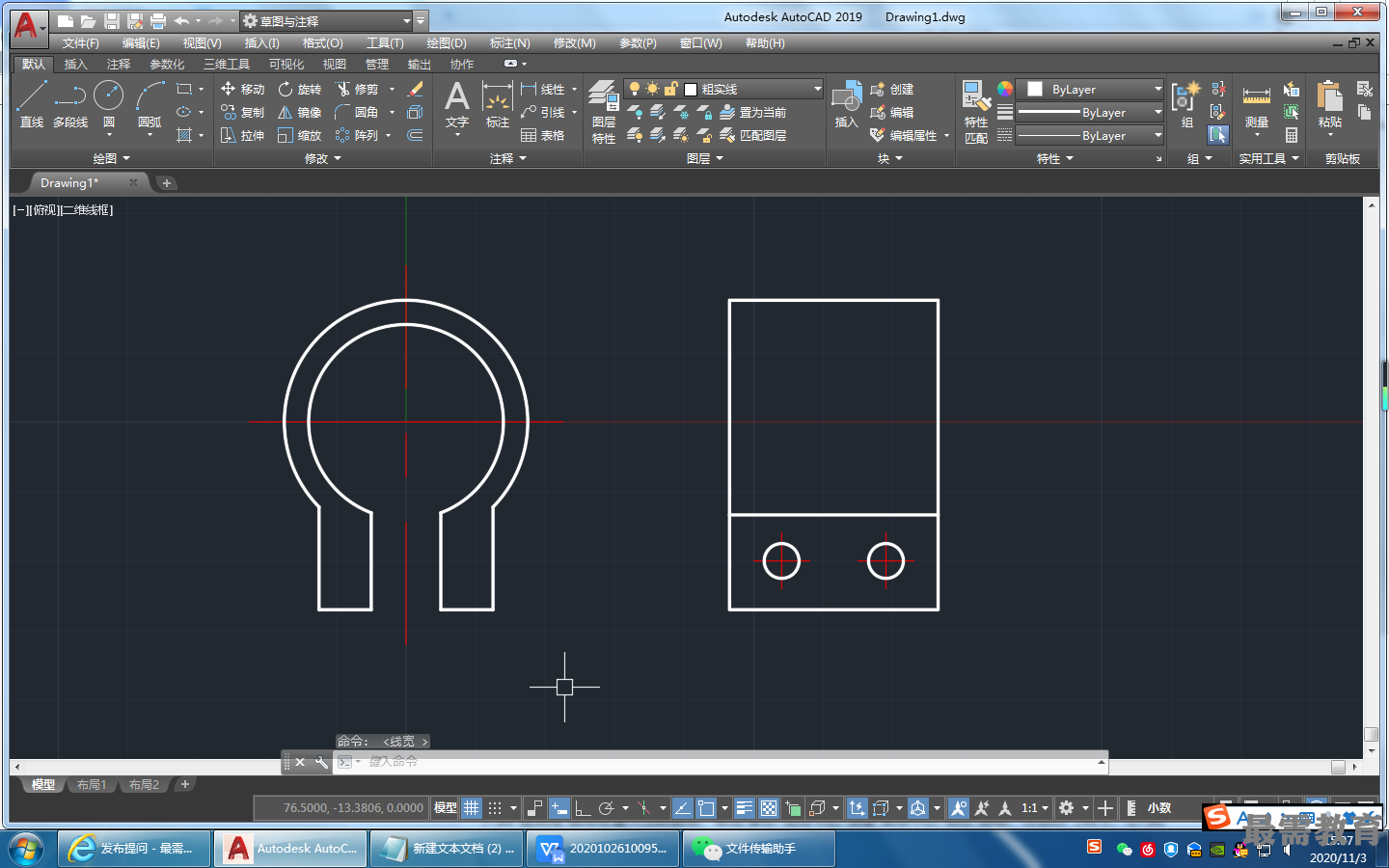

(9)單擊“默認”選項卡的“繪圖”面板中的“直線”按鈕,根據主視圖的投影補全左視圖,結果如圖所示。
