AutoCAD2019延伸命令操作步驟

(1)單擊“默認”選項卡的“圖層”面板中的“圖層特性”按鈕，彈出“圖層特性管理器”選項板，新建以下兩個圖層。
①第一圖層命名為“粗實線”圖層，采用默認屬性。
②第二圖層命名為“虛線”圖層，線型為ACAD_IS002W100,其余屬性默認。
(2)將粗實線層設置為當前層。單擊“默認”選項卡的“繪圖”面板中的“直線”按鈕，繪制初步圖形，如圖所示。

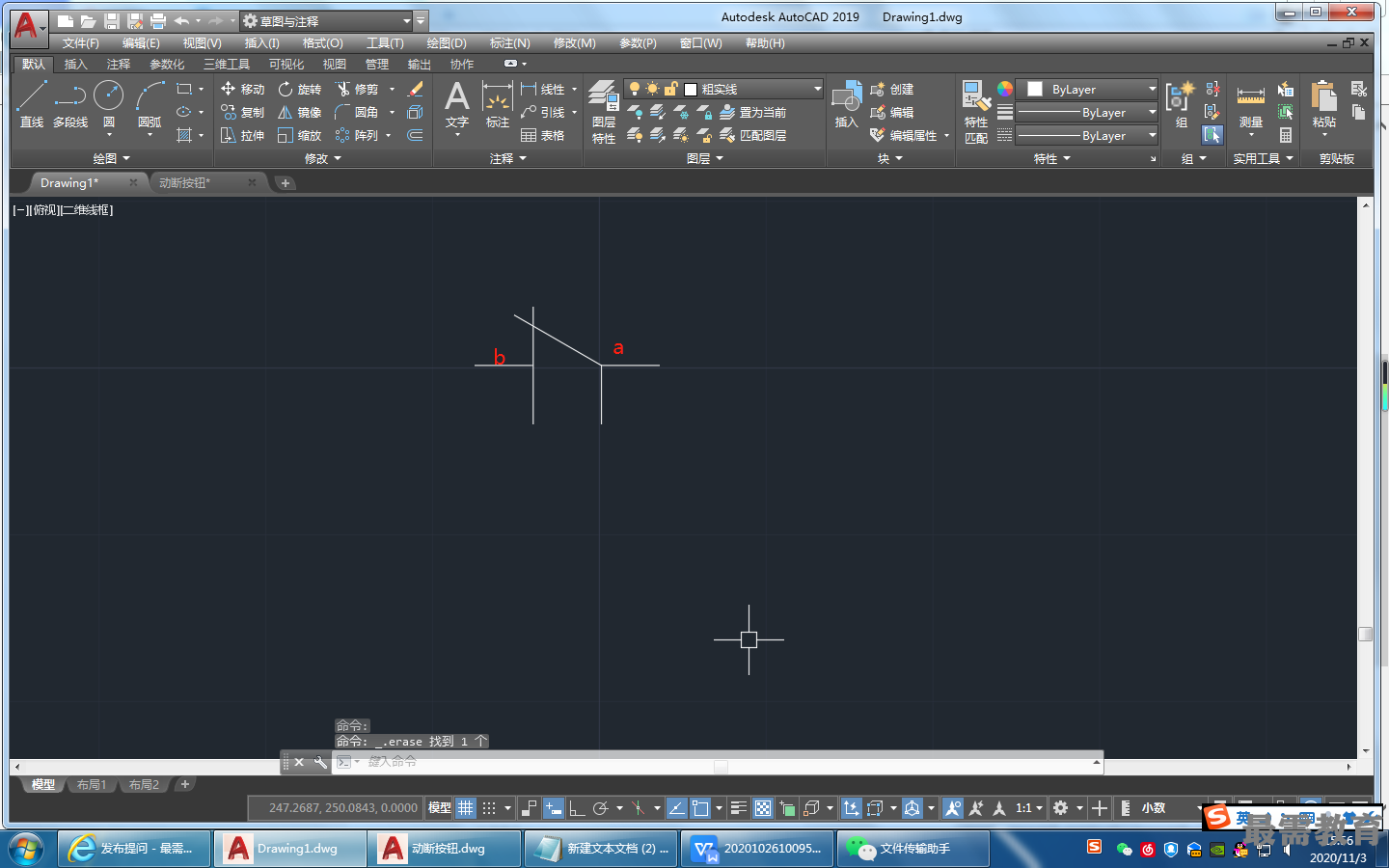

(3)單擊“默認”選項卡的“繪圖”面板中的“直線”按鈕，分別以圖中a點和b點為起點，豎直向下繪制長為3.5 mm的直線，結果如圖所示。

(4)單擊“默認”選項卡的“繪圖”面板中的“直線”按鈕，以圖中a點為起點、b點為終點，繪制直線ab,結果如圖所示。

(5)單擊“默認”選項卡的“繪圖”面板中的“直線”按鈕，捕捉直線ab的中點， 以其為起點，豎直向下繪制長度為3.5mm的直線，并將其所在圖層更改為“虛線”，如圖所示。

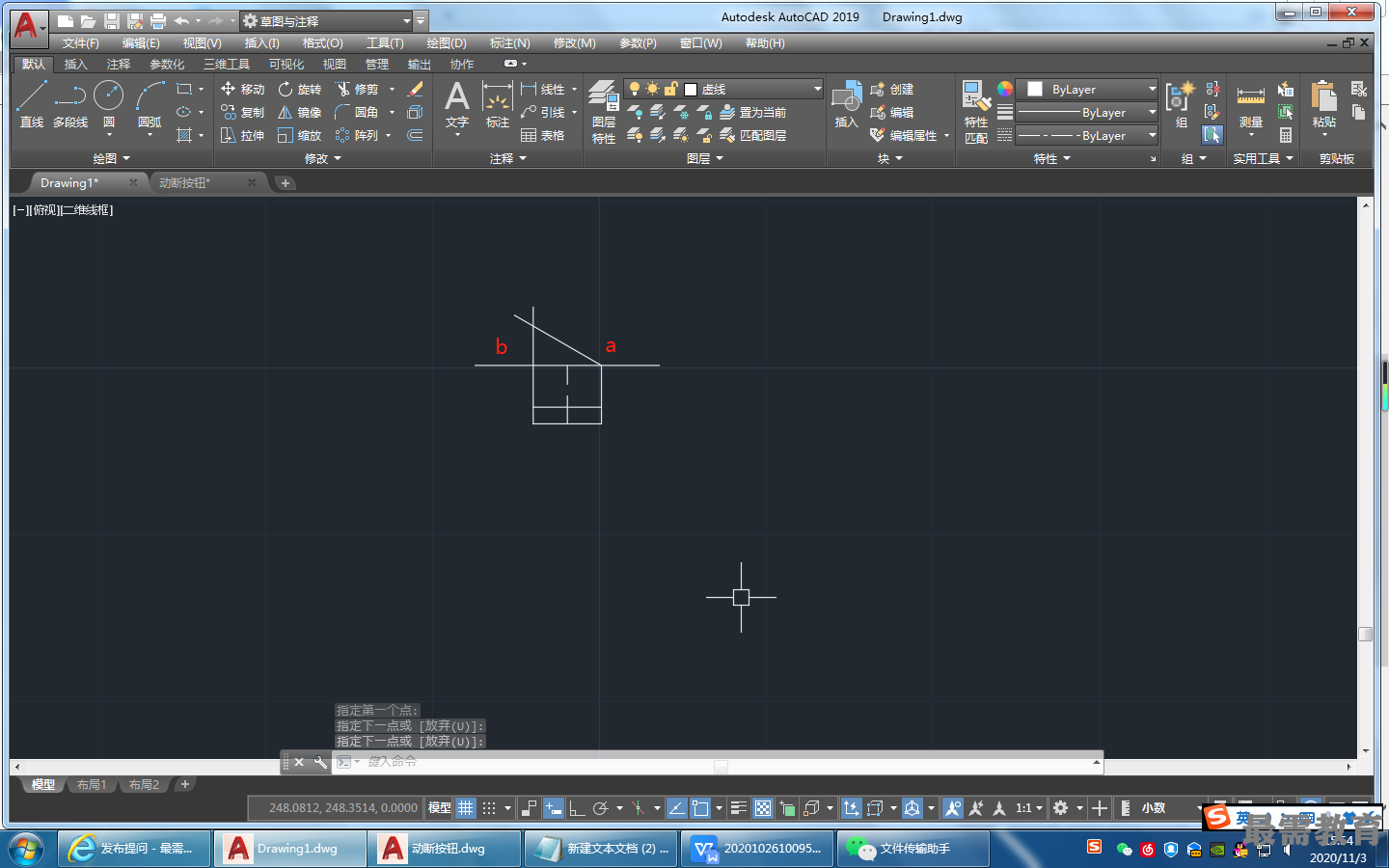

(6)單擊“默認”選項卡的“修改”面板中的“偏移”按鈕，以直線ab為起始邊，繪制兩條水平直線，偏移長度分別為2.5 mm和3.5 mm，如圖所示。

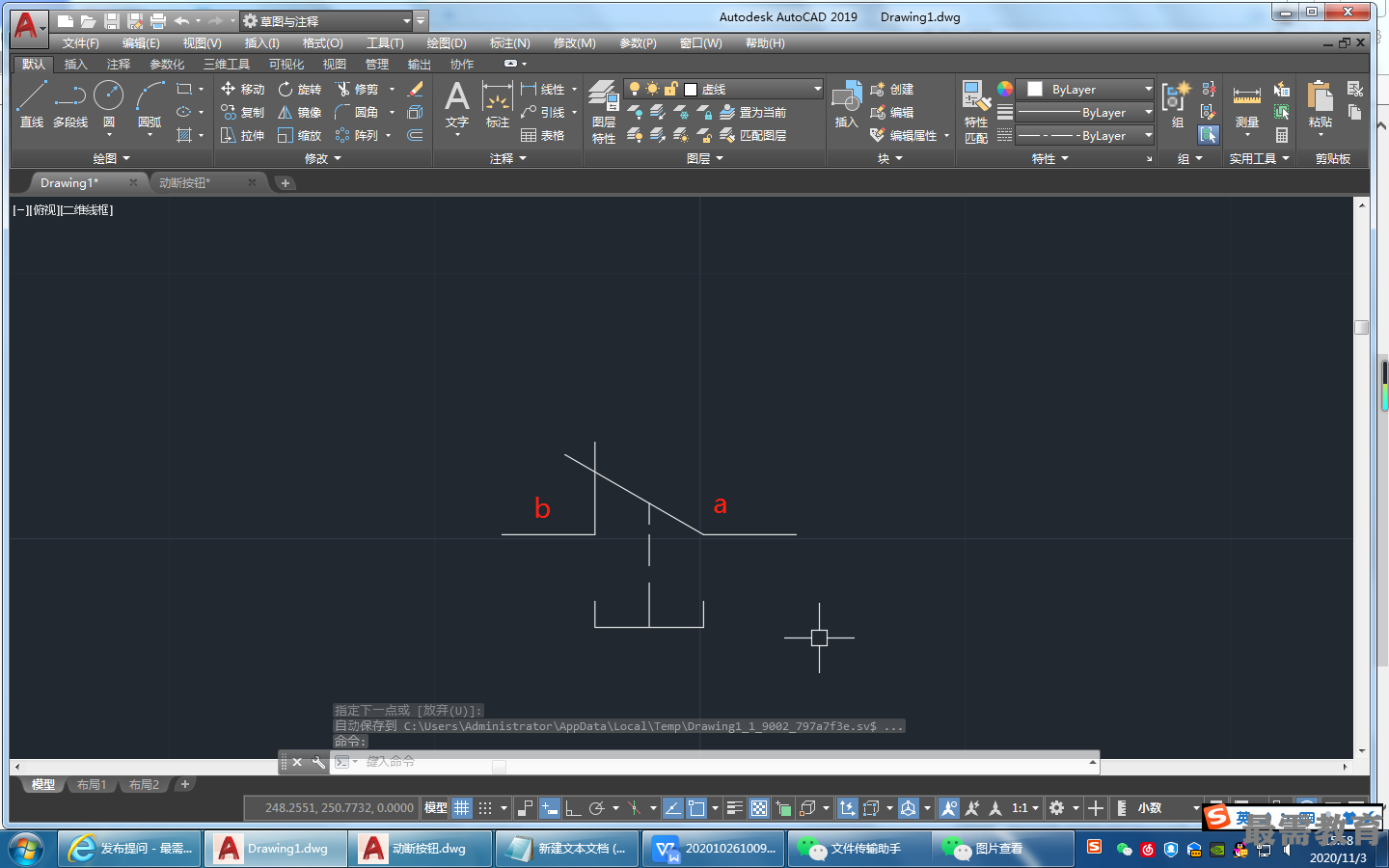

(7)單擊“默認”選項卡的“修改”面板中的“修剪”按鈕和“刪除”按鈕對圖形進行修剪，并刪除直線ab，結果如圖所示。

(8)單擊“默認”選項卡的“修改”面板中的“延伸”按鈕，選擇虛線作為延伸的對象，將其延伸到斜線ac上，命令行提示與操作如下。
命令：_extend
當前設置：投影=UCS,邊=無
選擇邊界的邊...
選擇對象或 <全部選擇>:選取ac斜邊
選擇對象：
選擇荽延伸的對象，或按住Shift鍵選擇要修剪的對象，或[欄選(F)/窗交(C) /投影(P）/邊(E）/放棄(U)]:選取虛線
選擇要延伸的對象，或按住Shift鍵選擇要修剪的對象，或[欄選(F)/窗交(C）/投影(P)/邊(E）/放棄(U)] :
最終結果如圖所示。
